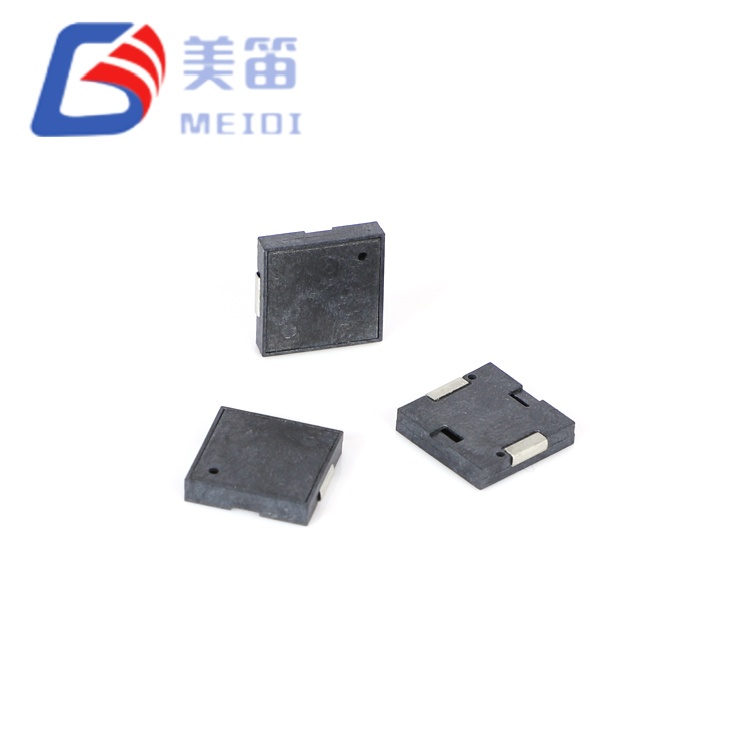

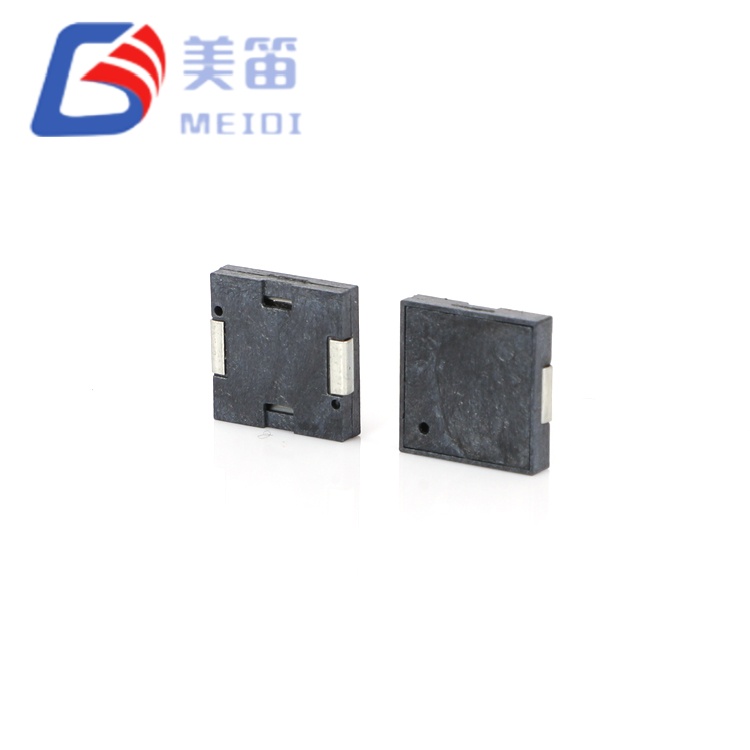

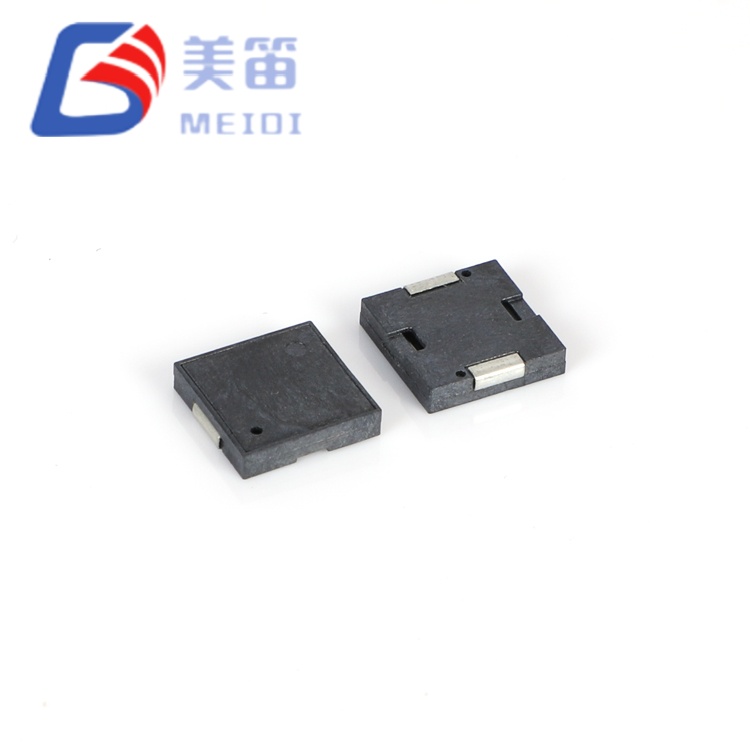

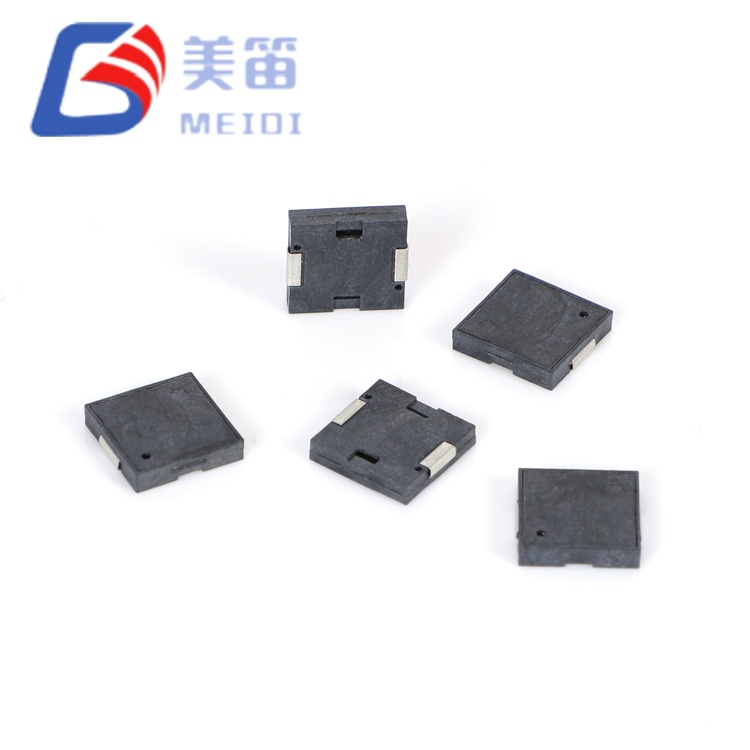

9 × 9 × 1,8 mm:n SMD pietsosähköinen passiivinen summeri on pinta-asennettava passiivinen pietsosähköinen summeri, joka on suunniteltu sovelluksiin, jotka vaativat selkeää äänisignaalia erittäin pienellä ja tiukalla tehobudjetilla. Vain 1,8 mm:n korkeuden ja 9,0 x 9,0 mm:n pohjan ansiosta se voidaan sijoittaa kokoonpanoihin, joihin perinteiset summerit eivät yksinkertaisesti sovi. Sen kapasitiivinen käyttöperiaate pitää käyttövirran 5 mA:ssa tai sen alapuolella 5 V:n nimellisjännitteellä, mikä poistaa flyback-diodien tarpeen ja tekee suoran mikro-ohjaimen käytön mahdolliseksi.
Yksi komponentti kattaa 1 V - 25 V toiminta-alueen, mikä tarkoittaa, että sama summeri voi palvella 3,3 V logiikkapiirejä, 12 V autokiskoja ja 24 V teollisuusohjauspaneeleja ilman lisäsäätöä. 5 V:lla äänenpainetaso saavuttaa taatun minimin 70 dB 10 cm:n etäisyydellä resonanssitaajuuden ollessa 4000±300Hz. Määritelty 12000pF (±30%) kapasitanssi mahdollistaa suoraviivaisen ohjainsuunnittelun, kun taas musta LCP-kotelo kestää reflow-juottamisen ja jatkuvan käytön -30°C - +70°C.
Passiivisena pietsosähköisenä muuntimena 9 × 9 × 1,8 mm:n SMD pietsosähköinen passiivinen summeri vaatii ulkoisen AC-signaalin, tyypillisesti neliöaallon tai PWM-aaltomuodon lähellä 4000 Hz:n resonanssipistettä. Kun vaihtuvaa sähkökenttää käytetään, keraaminen elementti muuttaa muotoaan ja tuottaa ääniaaltoja ilman magneettisia komponentteja. Tämä toimintaperiaate eliminoi magneettisummerien induktiivisen takapotkun, joten käyttöpiiri voidaan rakentaa ilman vaimennusdiodeja ja kokonaismäärässä vähemmän komponentteja.
Laite kuluttaa enintään 5 mA 5 V:n, 4000 Hz:n testiolosuhteissa, ja koska kuorma on pääosin kapasitiivinen (resonanssin reaktanssi noin 3,3 kΩ), suunnittelun painopiste siirtyy virransyötöstä jännitteen heilahtelulle. Laaja 1–25 V tuloalue mahdollistaa saman summerin toiminnan useilla järjestelmäjännitteillä, ja äänenpainetaso kasvaa ennustettavasti taajuusmuuttajan amplitudin mukaan. 5 V:n huipusta huippuun minimiteho on 70 dB 10 cm:n etäisyydellä; korkeammat jännitteet tuottavat vastaavasti korkeampia äänitasoja.
Paketti painaa 0,4 g ja on valettu mustaan LCP:hen, ja se on yhteensopiva normaalin reflow-juottamisen kanssa ja voi käydä läpi jopa kolme lämpöjaksoa tuotespesifikaatioiden mukaan. Dokumentaatio sisältää 10 yksikön näytetestiraportin, joka antaa suunnittelijoille realistisen kuvan tuotannon yhtenäisyydestä. Äänitasot vaihtelevat välillä 71,8 dB - 76,4 dB ja kapasitanssiarvot välillä 11 385 pF - 1 2 950 pF.
Ota yhteyttä MEIDI-sovellussuunnitteluun saadaksesi mukautettuja käyttöpiirejä koskevia suosituksia tai keskustellaksesi integroinnista jännitekiskoon ja käyttösuhteeseen.
Kapasitiivinen pietsosähköinen rakenne tarkoittaa, että siinä ei ole sähkömagneettista käämiä eikä siten hallittavaa induktiivista transienttia; ≤5 mA:n virranmittaus tekee summerista sopivan energiaherkille malleille ilman ylimääräisiä vaimennuskomponentteja.

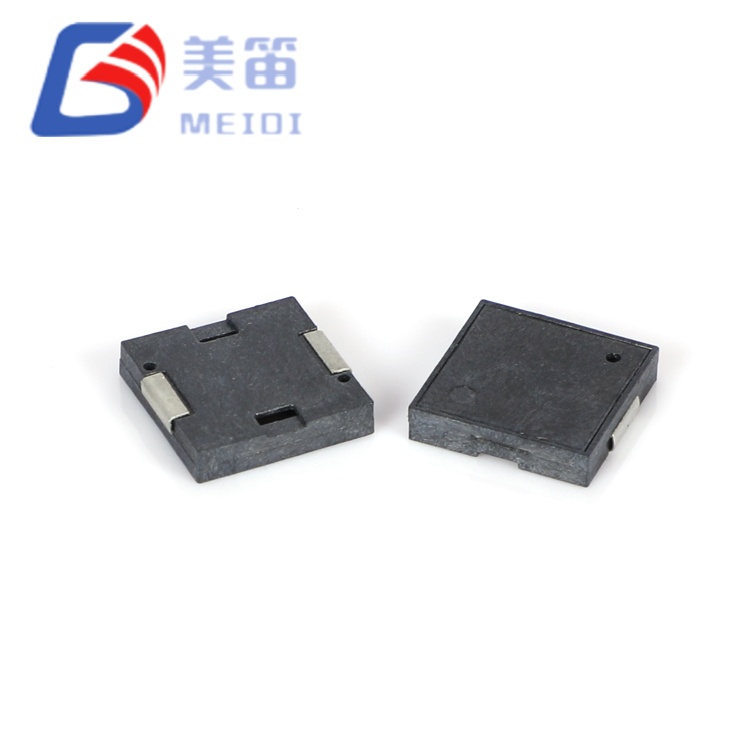

MLT-9018 on vain 1,8 mm korkea ja 9,0 mm:n neliöjalanjälki, joten se mahtuu pinotuissa levyissä, ohuissa näyttömoduuleissa ja kortinlukijamekanismeissa oleviin tiukoihin pystysuoreihin välyksiin.
1–25 V:n käyttöjännitealue kattaa 3,3 V:n logiikan, 5 V:n järjestelmät, 12 V:n autolinjat ja 24 V:n teollisuusväylät, joten yksi osanumero korvaa useita jännitekohtaisia vaihtoehtoja.
Resonanssitaajuus on kiinteä 4 000 Hz ±300 Hz tuotantotoleranssilla, mikä antaa laiteohjelmistotiimille hyvin määritellyn akustisen kohteen.
Nimelliskapasitanssi 12000pF (±30 %) on määritetty taajuudella 1 kHz ja 25°C auttamaan loiskuormituslaskelmia suunnitteluvaiheessa.
Käyttölämpötila-alue ulottuu −30°C:sta +70°C:een, mikä ylittää monien kaupallisten summerien tavanomaisen −20°C lattian.
MEIDI Intelligent Technology on valmistanut akustisia komponentteja vuodesta 2011 lähtien ja toimii vertikaalisesti integroidussa laitoksessa Jiangsussa, Kiinassa. Tehdas yhdistää talon LCP-muovauksen, automatisoidut SMD-kokoonpanolinjat ja 100-prosenttisen inline-akustisen testauksen ISO 9001 -sertifioidun laadunhallintajärjestelmän alaisuudessa. Tämä infrastruktuuri tukee suurten komponenttien, kuten MLT-9018:n, jatkuvaa tuotantoa, ja jokaisesta lähetyksestä säilytetään yksityiskohtaiset eräkirjaukset.
MLT-9018:lle tehdään kattava luotettavuustestiohjelma, joka on määritelty tuotespesifikaatioissa. Ympäristön rasitusseulonta sisältää 48 tunnin liotuksen korkeassa lämpötilassa +80 ± 2 °C:ssa, 48 tunnin kylmäaltistuksen -30 ± 2 °C:ssa ja viisi lämpöshokkisykliä näiden ääriarvojen välillä 30 minuutin viipymällä kussakin lämpötilassa. Mekaaninen kestävyys varmistetaan tärinätestauksella 10 Hz - 55 Hz 1,0 mm:n amplitudilla kaikilla kolmella akselilla, mitä seuraa kolme 75 cm:n pudotusta 10 mm:n kovapuupinnalle.
Kosteudenkestävyys vahvistetaan 48 tunnin altistuksella 50±5°C:een 90–95 %:n suhteellisessa kosteudessa ja 2 tunnin palautumisjakso ympäristöstä. Juotoksen eheys varmistetaan 10 sekunnin uppoamalla 250 ± 5 °C:een komponentin rungon ollessa 2,0 mm:n päässä juotteesta sekä täydellä uudelleenvirtausprofiilin testauksella juotosspesifikaatioiden mukaisesti.
Nämä testit suoritetaan eräkohtaisesti, ja tuloksena saadut raportit ovat asiakkaiden saatavilla, jotka tarvitsevat dokumentaatiota omia kelpuutusprosessejaan varten. Sovelluksissa, jotka vaativat laajennettua pätevyyttä, kuten autoteollisuuden tai lääkinnällisten laitteiden standardit, MEIDIn suunnittelutiimi voi keskustella lisäseulontaprotokollasta.
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Pietsosähköinen SMD passiivinen summeri | — |
| Nimellisjännite | 5 V (Vp-p) | Resonanssitaajuuden referenssi |
| Käyttöjännite | 1–25 V (Vp-p) | Ajosignaalin huippu |

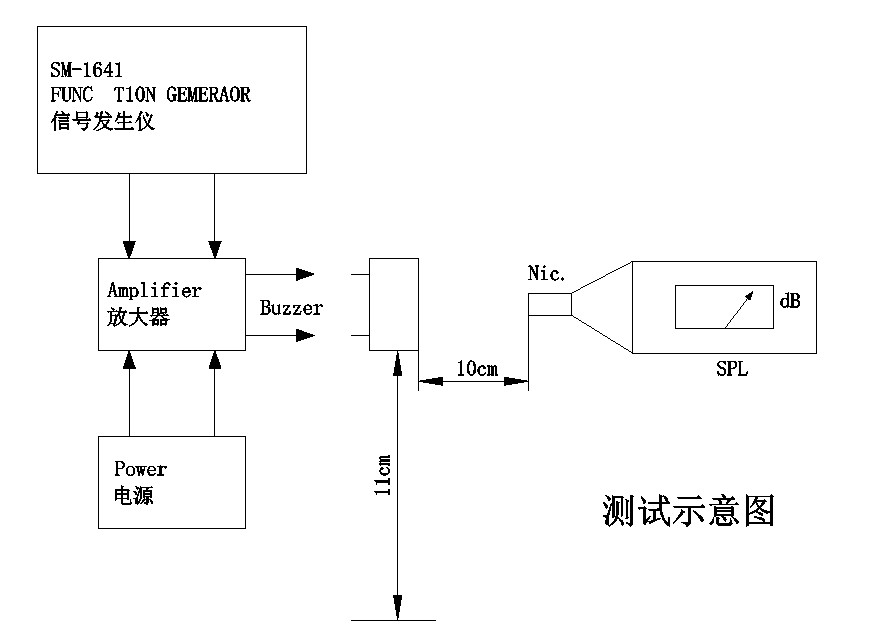

| Äänilähtö 10 cm | ≥ 70 dB | 5V, 4000 Hz, 10 cm |
| Käyttövirta | ≤ 5 mA | 5V, 4000 Hz |
| Resonanssitaajuus | 4000 ± 300 Hz | Nimellisjännitteellä |
| Kapasitanssi | 12000 ± 30 % pF | 1 kHz, 25 °C |
| Käyttölämpötila | -30 °C ~ +70 °C | Jatkuva |
| Varastointilämpötila | -40 °C ~ +85 °C | Ei toiminnassa |

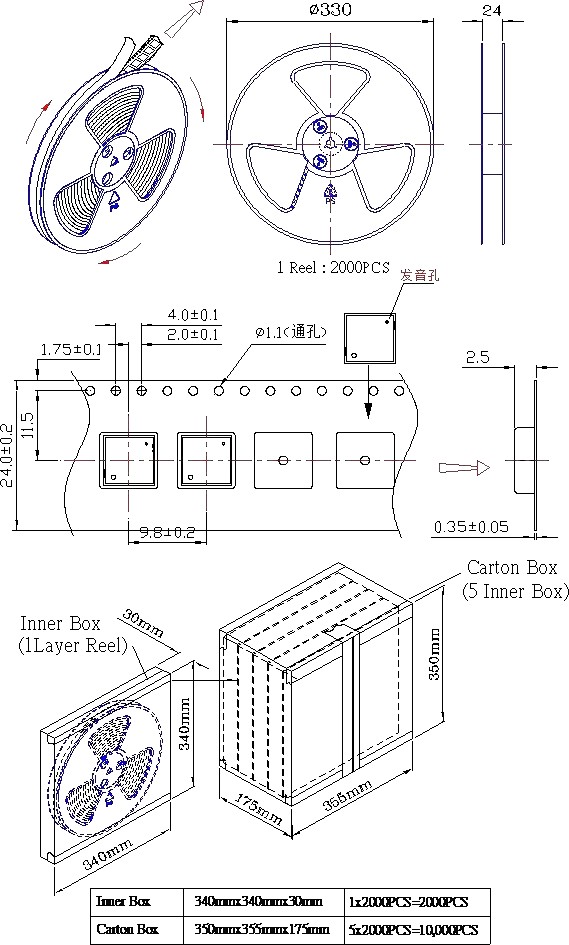

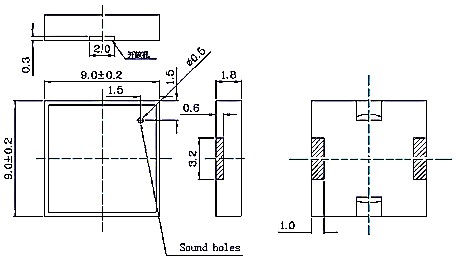

| Mitat (P × L × K) | 9,0 × 9,0 × 1,8 mm | Vain runko |
| Paino | 0,4 g | Tyypillinen |
| Asunnon materiaali | Musta LCP | — |
| Juotos (suositus) | Uudelleenvirtaus: 255 ± 5 °C, 3 s; Esilämmitä 180 °C, 40–70 s | Spesifikaatiota kohti, jopa 3 läpikulkua |
| Juotos (aalto) | 255 ± 15 °C, 4-6 s | 2-3 syöttöä |
| Juotos (manuaalinen) | 360 ± 10 °C, 2–5 s | 2-3 syöttöä |
| Parametri | Näytealue |
| Äänenpaine | 71,8 – 76,4 dB |
| Taajuus | 4000 Hz |
| Kapasitanssi | 11385 – 12950 pF |
| Halkaisija | 9,0 mm |
| Korkeus | 1,8 mm |
Esimerkkitiedot kuvaavat tyypillistä tuotannon tasaisuutta. Vain päämäärittelytaulukon takuurajat koskevat kaikkia tuotantoeriä.
Alla ehdotetut käyttötarkoitukset perustuvat MLT-9018:n sähköisiin ja mekaanisiin ominaisuuksiin. Ne on tarkoitettu suunnitteluohjeiksi, ja ne on vahvistettava lopputuotteen erityisvaatimuksiin nähden.
•Akkukäyttöiset kannettavat laitteet: ≤5 mA:n virranotto pidentää käyttöaikaa tuotteissa, jotka toimivat kolikkokennoilla tai pienillä litiumpakkauksilla.
•Kylmän ympäristön laitteet: -30°C:n alaraja tukee jäähdytettyjä logistiikan seurantalaitteita, ulkoantureita ja lämmittämättömiä teollisuuskoteloita.
• Ohuet elektroniikkakokoonpanot: 1,8 mm:n korkeus mahdollistaa integroinnin erittäin ohuisiin näyttöihin, kalvopaneeleihin ja kortinlukijan kehyksiin.
•Monijännitteiset teollisuussolmut: 1–25 V:n tulo eliminoi jännitteen muunnospiirit, mikä yksinkertaistaa suunnittelua, jonka on toimittava 5 V, 12 V ja 24 V väylillä.
•Autojen sisustusmoduulit: suora 12 V yhteensopivuus sopii kojelaudan äänimerkkeihin, pysäköintianturin palautteeseen ja turvavyömuistutuksiin.
•IoT-päätepisteet ja anturiyhdyskäytävät: alhainen aktiivinen virta sopii hyvin energiaa kerääviin tai pitkäkestoisiin akkusovelluksiin.
| Suunnittelun huomioiminen | MLT-9018:n erittely |
| Nykyinen budjettirajoitus | ≤5 mA käyttövirta spesifikaatiota kohti |
| Jännitekiskon vaihtelu | 1–25 V:n toiminta-alue kattaa useita järjestelmäjännitteitä yhdessä SKU:ssa |
| Pystysuora välys | 1,8 mm korkeus alle tyypillisten 2,0–2,5 mm vaihtoehtojen |
| Toiminta matalassa lämpötilassa | -30 °C käyttöraja spesifikaatiota kohti |
| Käyttöpiirin yksinkertaisuus | Ei induktiivista takapotkua; Flyback-diodia ei tarvita |
| Kapasitiivinen kuormitusominaisuus | 12000 pF määritetty reaktiivisen impedanssin laskentaan |
9 × 9 × 1,8 mm SMD pietsosähköinen passiivinen summeri on kehitetty erityisesti tilanteisiin, joissa virran, tilan ja jännitteen joustavuus ovat ensisijaisia rajoituksia. Sen kapasitiivinen luonne aiheuttaa noin 3,3 kΩ reaktiivisen kuorman resonanssilla, mikä tarkoittaa, että kuljettajan on annettava jännitteen heilahdus suuren jatkuvan virran sijaan; tämä ero johtaa usein yksinkertaisempaan ja kustannustehokkaampaan käyttövaiheeseen verrattuna magneettisen muuntimen malleihin.
Näytteitä on saatavilla arviointia varten, jotta voit mitata akustista tehoa ja virrankulutusta omalla käyttöaaltomuodollasi ja piirilevyasettelullasi.
1. Minkä tyyppisen aseman signaalin MLT‑9018 vaatii?
MLT-9018 on passiivinen pietsosähköinen summeri, ja se tarvitsee ulkoisen AC-signaalin, tavallisesti neliöaallon tai PWM-signaalin, jonka taajuus on lähellä 4000 Hz. Pelkkä tasajännite ei tuota ääntä. Käyttöpiirin on ladattava ja purettava 12000pF:n kapasitanssi kytkentätaajuudella; keskimääräinen virta on alhainen, mutta hetkellinen huippuvirta tulee tarkistaa kuljettajan kykyjen mukaan.

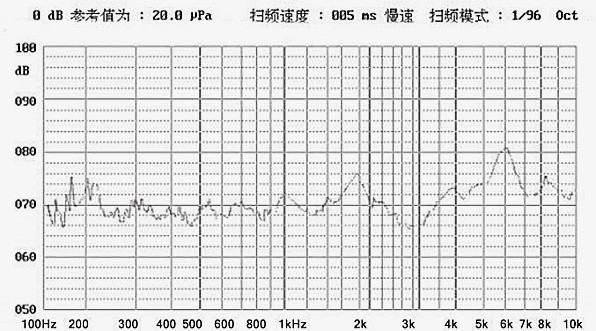

2. Miten äänenpaine vaihtelee käyttöjännitteen mukaan alueella 1–25 V?
Äänenpaine kasvaa käyttöjännitteen amplitudin myötä. ≥70 dB:n takuu myönnetään 5 V nimellisjännitteellä. Pienemmillä jännitteillä lähtö laskee ja korkeammilla jännitteillä se nousee. Jännitekohtaisia akustisia tietoja voidaan pyytää MEIDI:ltä.
3. Voidaanko MLT-9018 ohjata suoraan mikro-ohjaimen GPIO-nastasta?

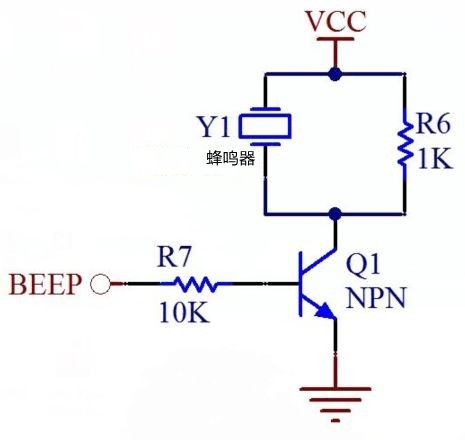

Suora käyttö 3,3 V tai 5 V GPIO:sta on mahdollista, jos nasta pystyy syöttämään loisvirran 12000pF:iin 4000Hz:llä. ≤5 mA:n keskiarvo on monien GPIO-spesifikaatioiden rajoissa, mutta latausvirtahuippu kapasitiivisen kytkennän aikana voi olla suurempi. 12V- ja 24V-käyttöön suositellaan transistoripuskuria tai erillistä pietsosajuria. MEIDI voi tarjota referenssipiirejä yleisiin asetuksiin.
4. Mikä on 12000 pF kapasitanssimääritelmän merkitys?
Kapasitanssi määrää reaktiivisen impedanssin: Z = 1/(2πfC). 4000 Hz:llä tämä toimii noin 3,3 kΩ. Taajuusmuuttajan piirin on syötettävä virta tähän reaktiiviseen kuormaan. ±30 % toleranssi (8400–15600pF) tulee ottaa huomioon ajovaihetta suunniteltaessa. Sovellusinsinöörit voivat auttaa komponenttien valinnassa.
5. Mitä eroa on näytetestitietojen ja taattujen eritelmien välillä?
Esimerkkiraportti (10 yksikön mittaus) näyttää tyypilliset arvot, kuten äänenpaineen välillä 71,8 dB ja 76,4 dB. Nämä ovat vain viitteellisiä. Taatut tiedot ovat äänenpaine ≥70 dB, taajuus 4000±300Hz ja kapasitanssi 12000±30 % pF. Tuotantotestiprotokollat ovat saatavilla pyynnöstä.
6. Tarjoaako MEIDI mukauttamista tälle summerille?
Kyllä, OEM- ja ODM-palvelut ovat saatavilla. Parametreja, kuten taajuus, jännite, mitat ja vedenpitävyys, voidaan muokata erityisvaatimusten mukaan. Ota yhteyttä sovellustiimiin ja kerro tavoitteesi toteutettavuusarvioinnista.
Jos tarvitset ohjauspiirin suunnittelun ohjeita, jännitekohtaisia akustisia mittauksia, kylmäympäristön käyttöönottosuosituksia tai keskustellaksesi OEM-räätälöimisestä, lähetä vaatimukset yhteydenottolomakkeen kautta. MEIDIn sovellussuunnittelutiimi vastaa tavallisesti yhden arkipäivän kuluessa teknisen dokumentaation ja volyymihinnoittelun kanssa.
Jiangsun maakunnassa sijaitseva MEIDI-tehdas on toimittanut pietsosähköisiä ja sähkömagneettisia akustisia komponentteja maailmanlaajuisille asiakkaille vuodesta 2011 lähtien. Yrityksen sisäisellä LCP-muovauksella, automatisoidulla SMD-kokoonpanolla ja täydellä akustisella testauksella yritys toimittaa teollisuudenaloja autojen elektroniikasta ja teollisuuden ohjaimista lääketieteellisiin laitteisiin ja älykotijärjestelmiin. ISO 9001 -laadunhallinta ja oma luotettavuuslaboratorio ovat jokaisen julkaisemamme tuotespesifikaation perusta.
