Jiangsu Meidion valmistanut sähkömagneettisia ja pietsosähköisiä summereita vuodesta 2011. Tuotantolaitoksessa on SMD-kokoonpanolinjat, joissa automaattiset keräilykoneet, reflow-uunit ja akustiset testiasemat toimivat peräkkäin. Pinta-asennettavien summerien kuukausituotanto on useita miljoonia yksiköitä, joita tukevat talon sisäiset työkalu- ja prosessisuunnittelutiimit. Projekteihin, jotka vaativat erityisiä nastaasetteluja, kotelon mittoja tai akustisia profiileja, yritys tarjoaa OEM- ja ODM-räätälöintiä, jota tukevat paikan päällä olevat prototyyppiominaisuudet.

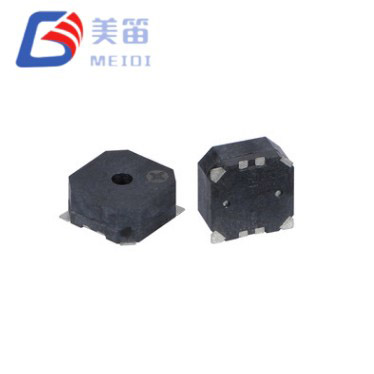

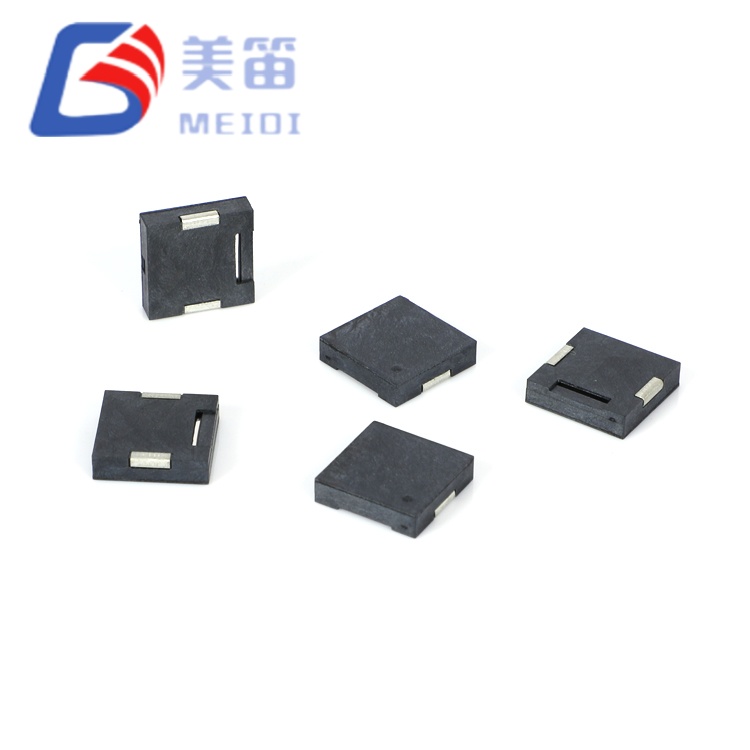

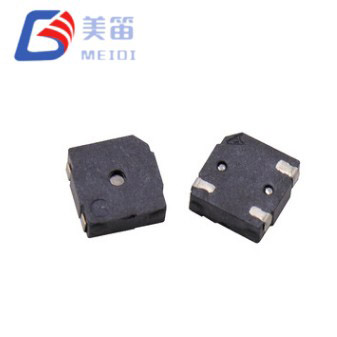

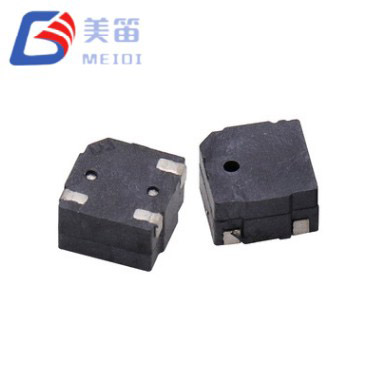

SMD-summerit ovat pinta-asennettavia akustisia komponentteja, jotka tuottavat äänihälytyksiä pienikokoisissa elektroniikkakokoonpanoissa. Toisin kuin läpimenevät vastineet, ne on suunniteltu automatisoituun poiminta-ja-sijoitteluun ja uudelleenvirtausjuottoon, mikä lyhentää kokoonpanoaikaa ja parantaa prosessin yhtenäisyyttä. Ne voidaan jakaa kahteen pääryhmään niiden käyttömekanismin perusteella:SMD magneettinen aktiivinen summerijaSMD magneettinen passiivinen summerimallit, jotka perustuvat käämiin ja magneettiseen kalvoon, jaSMD pietsosähköinen passiivinen summeriyksiköt, joissa käytetään keraamista elementtiä, joka on liimattu metallisubstraattiin. Molemmat tyypit sopivat sovelluksiin, joissa levytila on rajallinen ja puhdas, automatisoitu juotosprosessi on edullinen.
Aktiiviset SMD-summerit integroivat oskillaattoripiirin, joten DC-jännitteen käyttäminen nimellisalueella tuottaa välittömästi kiinteätaajuisen äänen. Passiiviset SMD-summerit vaativat ulkoisen neliöaallon tai PWM-signaalin, mikä antaa suunnittelijalle mahdollisuuden hallita äänenkorkeutta, käyttösuhdetta ja äänenvoimakkuutta. Valinta sähkömagneettisen ja pietsosähköisen version välillä riippuu halutusta taajuusalueesta, nykyisestä budjetista ja äänen luonteesta. Sähkömagneettiset SMD-summerit tuottavat tyypillisesti matalamman äänenvoimakkuuden, kun taas pietsosähköiset SMD-tyypit tarjoavat terävämmän, korkeamman taajuuden hälytyksen pienemmällä virrankulutuksella.
SMD-summerit ovat saatavilla pienikokoisina, tyypillisesti 5 mm × 5 mm, 7,5 mm × 7,5 mm tai 9 mm × 9 mm korkeudella 2–5 mm. Nimellisjännitteitä ovat yleensä 3 V, 5 V ja 12 V DC, ja äänenpainetasot ovat 70 dB - 95 dB 10 cm:n etäisyydellä. Sähkömagneettisten SMD-summerien resonanssitaajuus on yleensä 200 Hz:n ja 3 kHz:n välillä, kun taas pietsosähköiset SMD-tyypit resonoivat 2 kHz:n ja 6 kHz:n välillä. Mallia valittaessa tulee uudelleenvirtausprofiili tarkistaa summerin lämpöarvoa vasten, jotta muovikotelo ja sisäiset liitännät kestävät juotoksen huippulämpötilan, tyypillisesti 250–260 ℃ useita sekunteja.
SMD-summerit löytyvät kannettavista laitteista, puettavasta elektroniikasta, IoT-antureista ja älykkään kodin moduuleista, joissa levykiinteistöt ovat etuoikeutettuja. Lääketieteelliset kädessä pidettävät instrumentit ja diagnostiikkatyökalut käyttävät niitä napinpainallusten tai hälytystilanteiden äänivahvistukseen. Autojen kojelaudan elektroniikka omaksuu yhä useammin SMD-summerit suuntavilkkuihin ja pysäköintianturin varoituksiin, koska ne ovat yhteensopivia automaattisen kokoonpanon kanssa. Teolliset sulautetut järjestelmät ja tietoliikennelaitteet myös integroivat nämä osat antamaan paikallisen tilan ilmaisun lisäämättä massaa.
SMD-summerien tuotanto MEIDI:ssä sisältää akustisen elementin tarkan stanssauksen PCB-substraattiin, lankojen liittämisen tai flip-chip-liitoksen, kotelon päällemuovauksen ja 100-prosenttisesti automatisoidun akustisen testauksen. Reflow-profiilin validointi suoritetaan jokaiselle erälle juotosliitoksen eheyden varmistamiseksi. ISO9001-sertifioitu laatujärjestelmä kattaa myös määräajoin tehtävät luotettavuustestit, mukaan lukien lämpökierto, kosteusaltistus ja mekaaninen isku, mikä varmistaa tasaisen kentän suorituskyvyn suuria määriä valmistaville OEM-asiakkaille.
Mikä on SMD-summerien valitsemisen tärkein etu läpireikään verrattuna?
SMD-summittimet voidaan sijoittaa ja juottaa automaattisesti käyttämällä tavallisia pick-and-place -laitteita ja reflow-uuneja, mikä vähentää merkittävästi kokoonpanotyötä ja parantaa prosessin toistettavuutta suurien tuotantomäärien yhteydessä. Ne vievät myös vähemmän levytilaa ja ne voidaan asentaa piirilevyn molemmille puolille.
Kestävätkö SMD-summerit useita uudelleenvirtausjaksoja?
Useimmat SMD-summerit on mitoitettu kahdelle tai kolmelle uudelleenvirtausjaksolle huippulämpötiloissa noin 250 ℃ - 260 ℃ edellyttäen, että aika likviduslämpötilan yläpuolella ei ylitä määritettyä rajaa. Lämpöarvon ylittäminen voi muuttaa muovikotelon muotoa tai heikentää akustista elementtiä. On suositeltavaa tutustua erityiseen tietolehteen ja suorittaa prosessin validointi ennen täyttä tuotantoa.
Onko SMD-summerielementtejä saatavana paljaina pietsosähköisinä levyinä?
SMD-summeriluokka viittaa täysin pakattuihin, uudelleenjuotettaviin komponentteihin. Jos tarvitaan paljas pietsosähköinen keraaminen levy ilman koteloa,Summeri-elementtiluokka sisältää valikoiman paljaita pietsoelementtejä, jotka voidaan asentaa mukautettuihin koteloihin tai liittää suoraan piirilevyyn.
Alla olevassa taulukossa on lueteltu kaikki tämän sarjan tuotteiden standarditiedot. Räätälöidyt ratkaisut ovat saatavilla pyynnöstäsi; ota rohkeasti yhteyttä lisämuokkausvaatimuksia varten.
| Malli | Tuotekuva | Resonanssitaajuus (kHz) | Vapaa kapasitanssi (pF) | Ekvivalenttivastus (Ω) | Dielektrinen häviö (ruskeanruskea δ) | Käyttölämpötila (°C) | Alustan materiaali | Mitat (mm) |
| FT-11T-7.8A1 |
|
7,8±1,0 | 12000±30 % (120 Hz:llä) | ≤500 | ≤5 % | -20~+70 | Messinki | Ø 11,0 × 0,18 |
| FT-11T-9.0A1 |
|
9,0±1,0 | 12000±30 % (120 Hz:llä) | ≤500 | ≤5 % | -20~+70 | Messinki | Ø 11,0 × 0,18 |
| FT-12.5T-7.8A1 |
|
7,8±0,8 | 12000±30 % (120 Hz:llä) | ≤300 | ≤5 % | -20~+70 | Messinki | Ø12,5 × 0,19 |
| FT-12T-8.0A1 |
|
8,0±1,0 | 17000±30 % (120 Hz:llä) | ≤300 | ≤5 % | -20~+70 | Messinki | Ø12,0 × 0,18 |
| FT-27T-4.0B1-C25 |
|
4,0±0,5 | 25000/2600±30 % (120 Hz:llä) | ≤500 | ≤5 % | -20~+70 | Messinki | Ø 27,0 × 0,44 |
| FT-35T-2.9B1-C30 |
|
2,9±0,5 | 30000/3300±30% (120Hz:llä) | ≤500 | ≤5 % | -20~+70 | Messinki | Ø35,0 × 0,55 |
