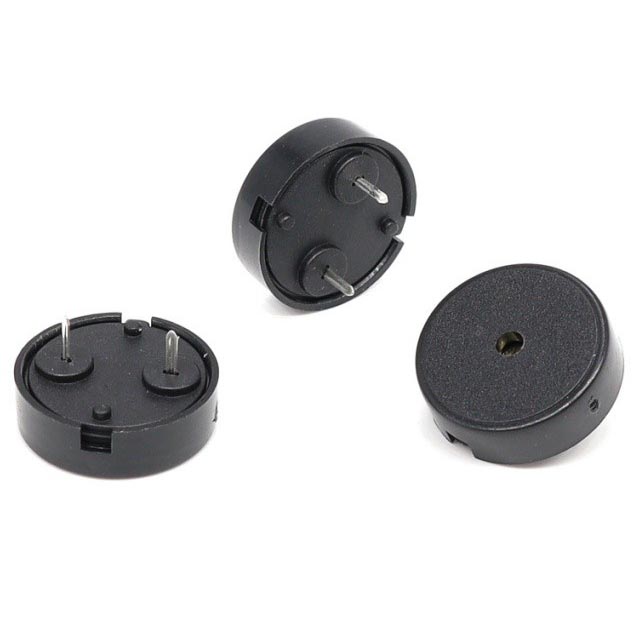

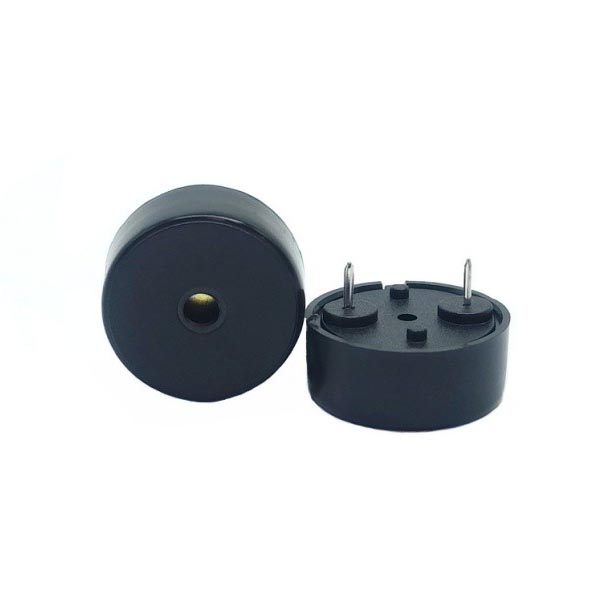

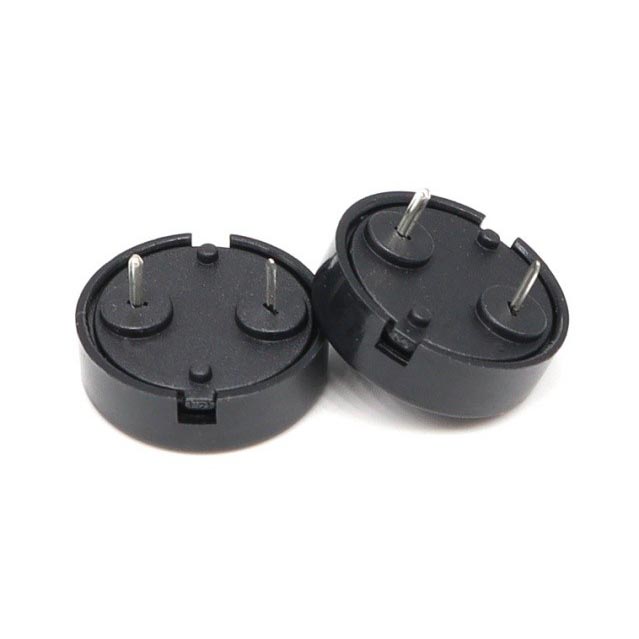

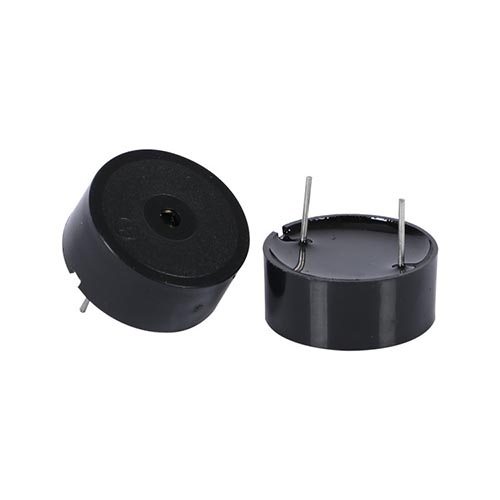

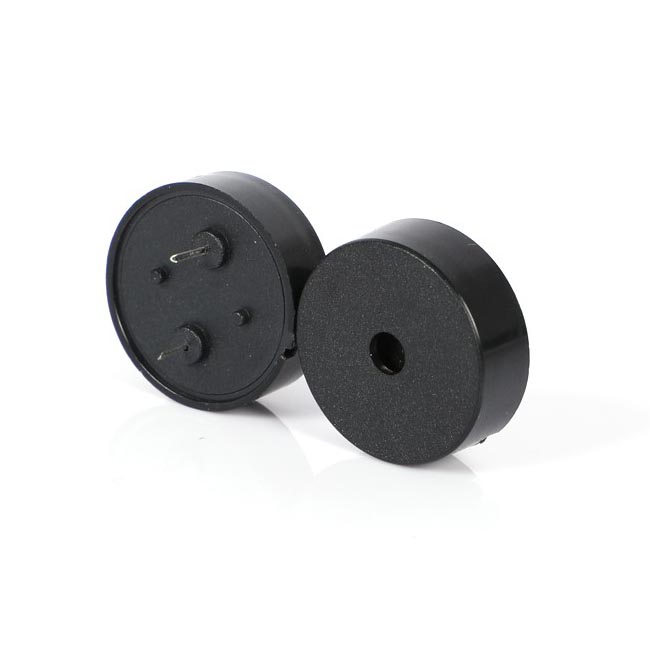

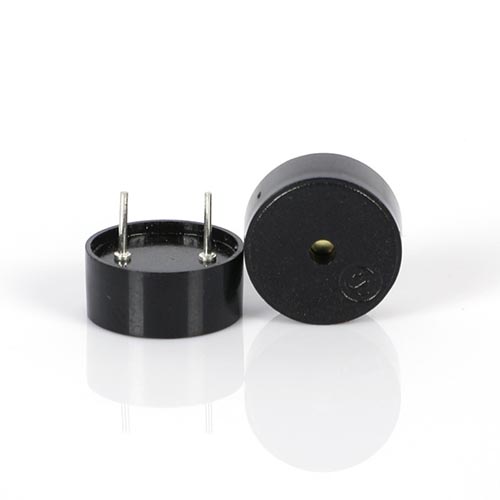

Joustava passiivinen pietsosähköinen summeri mukautettuun äänentoistoon

Jiangsu MeidiAmmattimainen T&K-tiimi kehittää erittäin tarkkoja, pienitehoisia passiivisia pietsosähköisiä summereita kattavalla laadunvalvonnalla ja täydellisellä taajuuden, mittojen, ja ympäristövaatimukset. Oma keraaminen käsittely, elektroditulostus ja akustinen karakterisoinnin avulla suunnitteluryhmä voi hienosäätää resonanssikäyttäytymistä ja kapasitanssiarvoja vastaamaan tiettyjä käyttöpiirin vaatimuksia. OEM-projekteihin, nopeaan prototyyppiin ja esituotantoon näytteitä tukevat erätason testitiedot.

Tuotteen kuvaus

Passiiviset pietsosähköiset summerit hyödyntävät kehittynyttä keraamista kaikuanturitekniikkaa tuottamaan selkeän kuvan akustinen lähtö minimaalisella energiankulutuksella ja äänentoiston täydellisellä suunnittelulla. Näitä monipuolisia komponentteja käytetään laajasti autoelektroniikassa, lääketieteellisissä laitteissa, huippuluokan turvajärjestelmät, kannettava kulutuselektroniikka ja ulkoinen teollisuusohjaus sovelluksia, joissa vaaditaan ohjelmoitavia äänikuvioita.

Pietsosähköinen keraaminen elementti tuottaa akustisia aaltoja mekaanisen värähtelyn kautta, kun ulkoista AC-signaalia käytetään. Tämä periaate tarjoaa korkeataajuisen vasteen ja vakaa suorituskyky laajalla lämpötila-alueella verrattuna sähkömagneettisiin vaihtoehtoihin. Ohut, kevyt rakenne mahdollistaa integroinnin ahtaisiin malleihin ilman vaarantaa akustisen suorituskyvyn.

Insinöörit voivat käyttää näitä summereita erilaisilla aaltomuodoilla luodakseen erottuvia hälytysääniä, musiikkisekvenssejä tai monimutkaisia äänimalleja, jotka on räätälöity tiettyjen tuotevaatimusten mukaan. Minimaalinen virrankulutus ja pidempi käyttöikä, passiivinen pietsosähköinen summerit ovat käytännöllinen valinta akkukäyttöisiin ja ympäristöä vaativiin sovelluksiin.

Kuinka ulkoinen asema muodostaa lähdön

Passiivinen pietsosähköinen summeri ei sisällä oskillaattoria. Ääni syntyy vain, kun isäntäpiiri syöttää vaihtojännitteen, tyypillisesti neliöaalto- tai PWM-signaalin keraamisen elementin mekaaninen resonanssitaajuus. Tämä resonanssipiste, yleensä välillä 2kHz ja 6kHz, asetetaan valmistuksen aikana keraamisen levyn paksuudella, halkaisijalla ja alustan jäykkyys. Summerin ohjaaminen täsmälleen resonanssilla tuottaa voimakkaimman äänen, mutta taajuutta hieman muuttamalla voi saada erilaisia sävelkorkeusefektejä. Amplitudi käyttöjännite ohjaa äänenvoimakkuutta, ja sarjavastus voidaan sisällyttää rajoittamaan huippua virtaa kapasitiivisen kuorman läpi.

Koska aaltomuoto generoidaan ulkoisesti, yksi mikro-ohjaimen lähtö voi ohjata useita passiivisia pietsosähköisiä summereita rinnakkain, tai sama summeri voidaan saada lähettämään erilaisia äänisarjoja. Tämä joustavuus ei ole käytettävissäAktiivinen pietsosähköinen summeri, joka sisältää kiinteän sisäisen oskillaattorin ja lähettää yhden äänen, kun se on kytkettynä. varten mallit, jotka tarvitsevat korkeamman äänenvoimakkuuden kuin sähkömagneettinen summeri voi tarjota, a passiivinen pietsosähköinen yksikkö yhdistetään usein aMagneettinen passiivinen summeripeittämään sekä matala- että korkeataajuiset hälytykset samasta ohjauskortista.

Pietsosähköisten ja sähkömagneettisten passiivityyppien vertailu

Sekä pietsosähköiset että sähkömagneettiset passiiviset summerit vaativat ulkoisen ohjaussignaalin, mutta niiden akustiset ominaisuudet ovat erilaisia. Pietsosähköiset tyypit resonoivat luonnollisesti korkeammalla taajuuksilla, tyypillisesti 2kHz - 6kHz, ja tuottavat terävän, läpitunkevan äänen matalalla nykyinen arvonta. Sähkömagneettiset passiiviset summerit toimivat alemmilla taajuuksilla, usein 200 Hz 3 kHz:iin ja tuottaa lämpimämmän, täyteläisemmän äänen. Pietsosähköinen versio on usein parempi akkukäyttöisissä laitteissa sen vähäisen valmiusvirran ja korkean hyötysuhteen vuoksi korkeat taajuudet. Kun pinta-asennus on tarpeen, anSMD pietsosähköinen passiivinen summeritarjoaa samat ulkoisen aseman ominaisuudet reflow-yhteensopivassa paketissa.

Räätälöinti ja valmistustuki

MEIDIn passiiviset pietsosähköiset summerit voidaan mukauttaa resonanssitaajuuden, kapasitanssin, substraattimateriaali ja päätetyyli. Suunnittelutiimi käyttää omaa keramiikkaa koostumus ja elektrodien kuviointi akustisen vasteen säätämiseksi käytännöllisellä alueella. Volyymituotantoa varten näytteille toimitetaan luonnehdintaraportti, joka kattaa taajuuden vaste, äänenpainetaso ja impedanssi, jotta suorituskyky voidaan tarkistaa kohdekotelo ennen suunnittelun viimeistelyä. ISO9001-sertifioitu prosessi sisältää myös säännölliset luotettavuustestit, kuten lämpökierto, kosteuden varastointi ja tärinä kestävyyttä.

FAQ

K: Mitä aaltomuototyyppejä voidaan käyttää passiivisten pietsosähköisten summerien ohjaamiseen?

V: Insinöörit voivat käyttää neliöaaltoja, siniaaltoja tai PWM-pulssijonoja. Aaltomuodon muoto vaikuttaa äänen harmoniseen sisältöön, mutta neliöaalto resonanssitaajuudella tuottaa tyypillisesti korkeimman äänenpainetason. Huipusta huippuun -jännitteen on pysyttävä summerin nimellistoiminta-alueella, jotta vältytään keramiikan irtoamisesta.

K: Voiko passiivista pietsosähköistä summeria ohjata suoraan mikro-ohjaimen nastasta?

V: Kyllä, kunhan nastan jännite on summerin toiminta-alueella ja mikro-ohjain voi hankkia tarvittavan virran. Kovempaan ulostuloon tai käytettäessä pienjännitettä Logiikka, transistoripuskuri on suositeltavaa lisätä aseman amplitudia.

Alla olevassa taulukossa on lueteltu kaikki tämän sarjan tuotteiden standarditiedot. Räätälöidyt ratkaisut ovat saatavilla pyynnöstäsi; ota rohkeasti yhteyttä lisämuokkausvaatimuksia varten.

Malli	Tuotekuva	Nimellisjännite (Vp-p)	Käyttöjännite (Vp-p)	Äänenpainetaso @10cm (dB)	Käyttövirta (mA)	Resonanssitaajuus (Hz)	Käyttölämpötila (℃)	Paino (g)	Mitat (mm)
HNR-1255 PA6.5		5	1-30	≥80 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000±500	-20~+70	0,60±0,2	Ø12,5×5,5
HNR-1404		5	1-30	≥70 @4000Hz 5Vp-p	≤5 @4000Hz 5Vp-p	4000	-20~+60	0,45±0,1	Ø13,0 × 2,5
HNR-1404 PA7.5		5	1-30	≥80 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000	-20~+70	0,67±0,1	Ø13,8 × 4,0
HNR-1708 PA10		12	1-30	≥75 @2000Hz 12Vp-p	≤5 @2000Hz 12Vp-p	2000±500	-20~+70	1.4	Ø17,0 × 8,0
HNR-1708		12	1-30	≥85 @ 3000Hz 12Vp-p	≤5 @3000Hz 12Vp-p	3000±500	-20~+70	1	Ø17,0 × 8,0
HNR-2207		12	1-30	≥85 @ 3500Hz 12Vp-p	≤8 @3500Hz 12Vp-p	3500±500	-20~+70	3	Ø23,0 × 9,8
HNR-2310A		12	1-30	≥85 @ 3500Hz 12Vp-p	≤8 @3500Hz 12Vp-p	3500±500	-20~+70	3	Ø23,0 × 9,8
