Jiangsu Meidion valmistanut sähkömagneettisia summerituotteita vuodesta 2011 lähtien keskittyen akustisiin komponentteihin kehitys, tuotantoprosessin optimointi ja räätälöidyt elektroniset ratkaisut. Yritys toimii omat tuotantolaitokset, joissa on automatisoidut SMD-tuotantolaitteet ja erityinen akustiikka testausominaisuudet tukemaan erilaisia tuotevaatimuksia.
Meidi tuottaa noin 15 miljoonaa sähkömagneettista summeria kuukaudessa ja tarjoaa OEM- ja ODM-palveluita palvelut, jotka kattavat tuotteiden mitat, nastakokoonpanot, sähköiset parametrit ja akustiikan ominaisuudet. Ensimmäisestä suunnitteluviestinnästä prototyyppien todentamiseen ja massatuotantoon, suunnittelutiimi työskentelee asiakkaiden kanssa varmistaakseen yhteensopivuuden heidän elektronisten järjestelmiensä kanssa.
Passiiviset SMD-sähkömagneettiset summerit ovat kompakteja pinta-asennettavia akustisia komponentteja, jotka on kehitetty niitä varten elektroniset laitteet, jotka edellyttävät joustavaa äänenhallintaa ja tilaa säästävää PCB-integraatiota. Toisin kuin aktiiviset summerimallit, joissa on sisäänrakennetut värähtelypiirit, nämä komponentit perustuvat ulkoiseen asemaan signaalit isäntäpiiristä erilaisten äänien muodostamiseksi.
Ulkoisen ohjausmenetelmän avulla suunnittelijat voivat säätää äänen taajuutta, kestoa ja hälytyskuvioita ohjelmistoasetusten tai piirivaatimusten mukaan. Tämä joustavuus tekee niistä sopivia elektroniset tuotteet, joissa vaaditaan mukautettua äänipalautetta.
Passiiviset SMD-sähkömagneettiset summerit toimivat kelan välisen sähkömagneettisen vuorovaikutuksen kautta, magneetti ja kalvo. Kun vuorottelusignaalia käytetään, kalvo värisee ja tuottaa vaadittava akustinen teho.
Verrattuna kiinteääänisiin aktiivisiin malleihin, passiiviset rakenteet tarjoavat paremman äänen hallinnan ominaisuudet. Insinöörit voivat yhdistää nämä komponentit erilaisiin ohjauspiireihin luodakseen erilaisia ilmoitusääniä, varoitusääniä tai käyttäjän vuorovaikutussignaaleja.
Sovelluksissa, jotka vaativat integroituja käyttöpiirejä ja tasajännitteen aktivointia, asiakkaat voivat harkita myösSMD magneettinen aktiivinen summerituotteita.
Pinta-asennuspaketti mahdollistaa suoran sijoittamisen piirilevyille automatisoidun SMT-kokoonpanon avulla prosessit. Perinteisiin lyijykomponentteihin verrattuna tämä rakenne auttaa optimoimaan komponentteja asettelu, vähentää kokoonpanovaiheita ja tukea kompakteja elektronisia tuotemalleja.
Tyypillisiä sovelluksia ovat:
Jiangsu Meidi tukee räätälöintiä asiakkaiden piirilevyjen ja tuotevaatimusten perusteella, mukaan lukien mitat, nastakokoonpanot, akustiset parametrit ja pakkaustiedot.
Kehitysprosessin aikana insinöörit arvioivat asennustilan, käyttöolosuhteet ja äänen vaatimukset, jotka auttavat valitsemaan sopivat summerin tekniset tiedot. Prototyyppinäytteet ja suorituskyky tarkastus on saatavilla ennen volyymituotantoa.
Meidi toimittaa myös erilaisia pinta-asennettavia akustisia vaatimuksia vastaavia tuotteita, mukaan lukienSMD summerija muut räätälöidyt akustiset komponentit.
Kun valitset SMD-passiivisen sähkömagneettisen summerin, insinöörit ottavat yleensä huomioon:
Näiden parametrien oikea arviointi auttaa varmistamaan vakaan akustisen suorituskyvyn ja yhteensopivuuden viimeisen elektronisen laitteen kanssa.
Jiangsu Meidi valmistaa laajan valikoiman akustisia tuotteita erilaisiin elektroniikkasovelluksiin. Asiakkaat voivat myös tutustua aiheeseen liittyviin luokkiin, kutenSähkömagneettinen summeri, SMD pietsosähköinen passiivinen summeri, ja räätälöityjä summeriratkaisuja.
K: Mitä eroa on SMD:n passiivisella sähkömagneettisella summerilla ja aktiivisella summerilla?
V: Passiivinen sähkömagneettinen summeri vaatii ulkoisen ohjaussignaalin äänen tuottamiseksi, mikä mahdollistaa insinöörejä ohjaamaan taajuuksia ja äänimalleja. Aktiivinen summeri sisältää sisäisen oskillaattorin ja tuottaa esiasetetun äänen, kun virta kytketään.
K: Voiko Meidi mukauttaa taajuusvasteen ja nastakokoonpanon tiettyjä piirilevymalleja varten?
V: Kyllä. Meidi tarjoaa OEM- ja ODM-räätälöintipalveluita, jotka kattavat mitat, pin-kokoonpanot, akustiset parametrit ja tuoterakenteet asiakkaan sovellusten vaatimusten mukaisesti.
K: Millä teollisuudenaloilla käytetään yleisesti passiivisia SMD-sähkömagneettisia summereita?
V: Niitä käytetään yleisesti älylaitteissa, IoT-tuotteissa, lääketieteellisessä elektroniikassa, ohjausjärjestelmissä, ja muut kompaktit PCB-pohjaiset elektroniset laitteet, jotka vaativat ohjelmoitavaa äänipalautetta.
Alla olevassa taulukossa on lueteltu kaikki tämän sarjan tuotteiden standarditiedot. Räätälöidyt ratkaisut ovat saatavilla pyynnöstäsi; ota rohkeasti yhteyttä lisämuokkausvaatimuksia varten.
| Malli | Tuotekuva | Nimellisjännite (Vo-p) | Käyttöjännite (Vo-p) | Äänenpainetaso @10cm (dB) | Käyttövirta (mA) | Kelan impedanssi (Ω) | Resonanssitaajuus (Hz) | Käyttölämpötila (℃) | Paino (g) | Mitat (mm) |

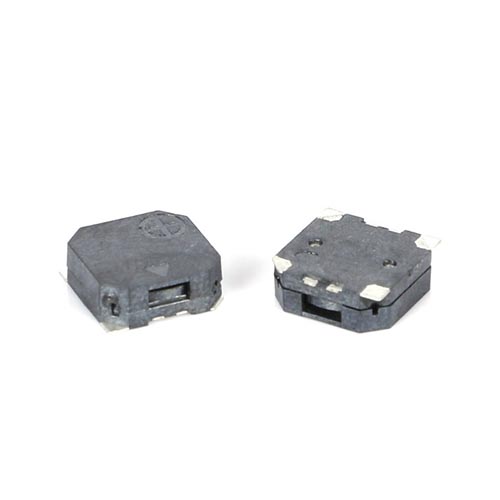

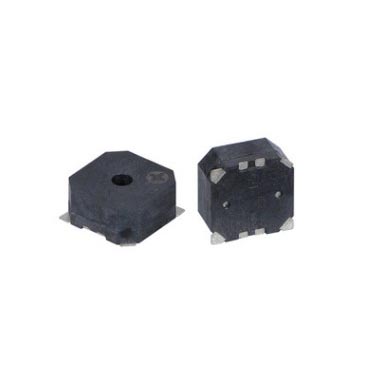

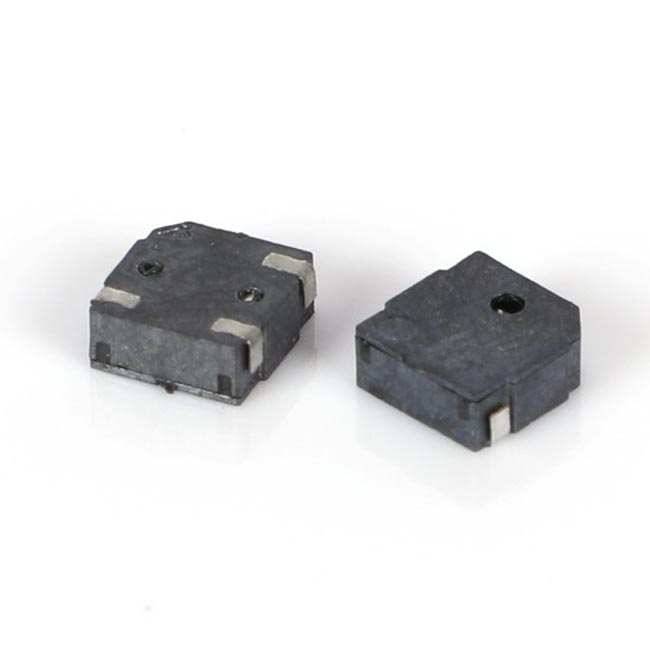

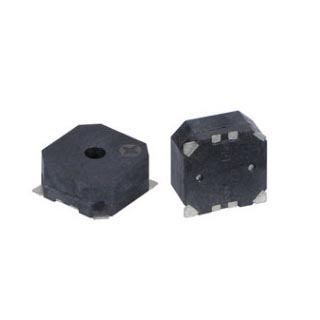

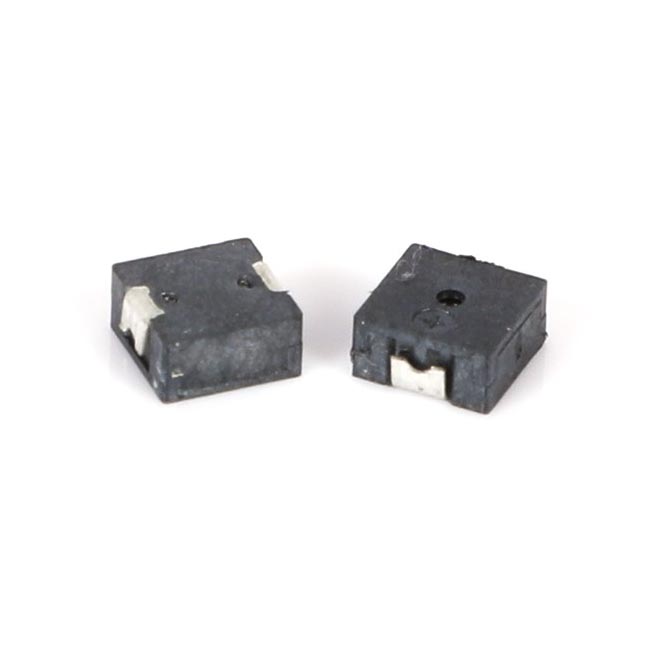

| MLT-4020H |
|
3 | 2~4 | ≥65 | ≤80 | 12±3 | 4000±300 | -20~+70 | 0.1 | 4,0 × 4,0 × 2,0 |
| MLT-5020 |
|
3 | 2~4 | ≥80 | ≤100 | 12±3 | 4000±300 | -20~+70 | 0.1 | 5,0 × 5,0 × 2,0 |
| MLT-5020H |
|
3 | 2~4 | ≥80 | ≤100 | 12±3 | 4000±300 | -20~+70 | 0.1 | 5,0 × 5,0 × 2,0 |
| MLT-5030 |
|
3 | 2~4 | ≥80 | ≤100 | 12±3 | 4000±300 | -20~+70 | 0.1 | 5,0 × 5,0 × 3,0 |
| MLT-7525-16R |
|
3.6 | 2,5-4,5 | ≥85 | ≤100 | 16±3 | 2700±300 | -30~+70 | 0.5 | 7,5 × 7,5 × 2,5 |
| MLT-7525-32R |
|
5 | 4,5-6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.5 | 7,5 × 7,5 × 2,5 |

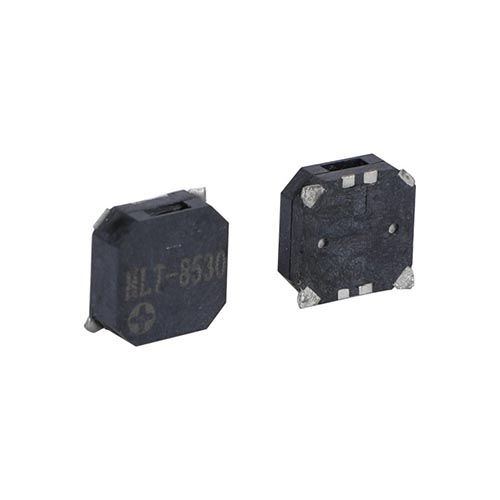

| MLT-8530-16R |
|
3.6 | 2,5-4,5 | ≥85 | ≤100 | 16±3 | 2700±200 | -30~+70 | 0.5 | 8,5 × 8,5 × 3,0 |
| MLT-8530-32R |
|
5 | 4,5-6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.5 | 8,5 × 8,5 × 3,0 |
| MLT-8530H-16R |
|
3.6 | 2,5-4,5 | ≥85 | ≤100 | 16±3 | 2700±300 | -30~+70 | 0.5 | 8,5 × 8,5 × 3,0 |
| MLT-8530H-32R |
|
5 | 4,5-6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.5 | 8,5 × 8,5 × 3,0 |
| MLT-8540-16R |
|
3.6 | 2,5-4,5 | ≥85 | ≤100 | 16±3 | 2700±300 | -30~+70 | 0.5 | 8,5 × 8,5 × 4,0 |
| MLT-8540-32R |
|
5 | 4,5-6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.5 | 8,5 × 8,5 × 4,0 |
| MLT-8540H-16R |
|
3.6 | 2,5-4,5 | ≥85 | ≤80 | 16±3 | 2700±300 | -30~+70 | 0.5 | 8,5 × 8,5 × 4,0 |
| MLT-8540H-32R |
|
5 | 4,5-6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.5 | 8,5 × 8,5 × 4,0 |

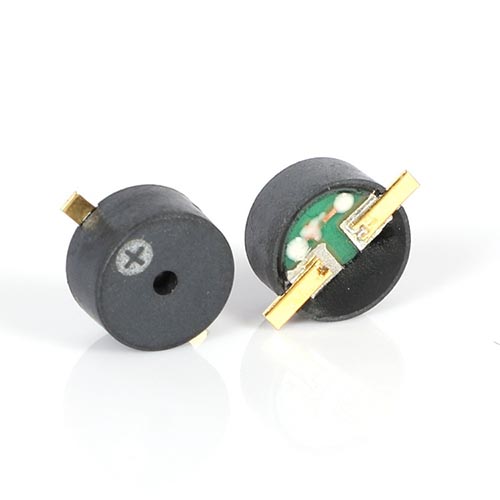

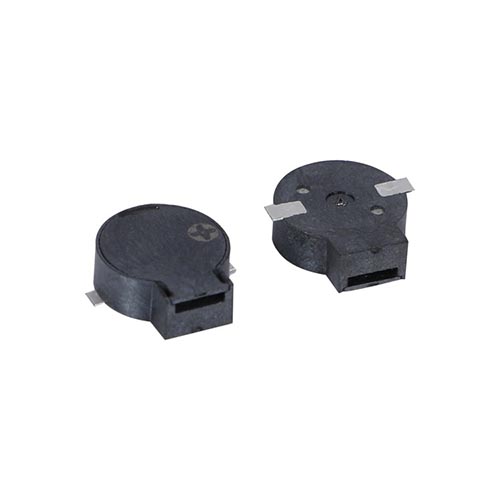

| MLT-9025-16R |
|
3.6 | 2,5-4,5 | ≥85 | ≤100 | 16±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0 × 2,5 |
| MLT-9025-32R |
|
5 | 4,5-6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0 × 2,5 |

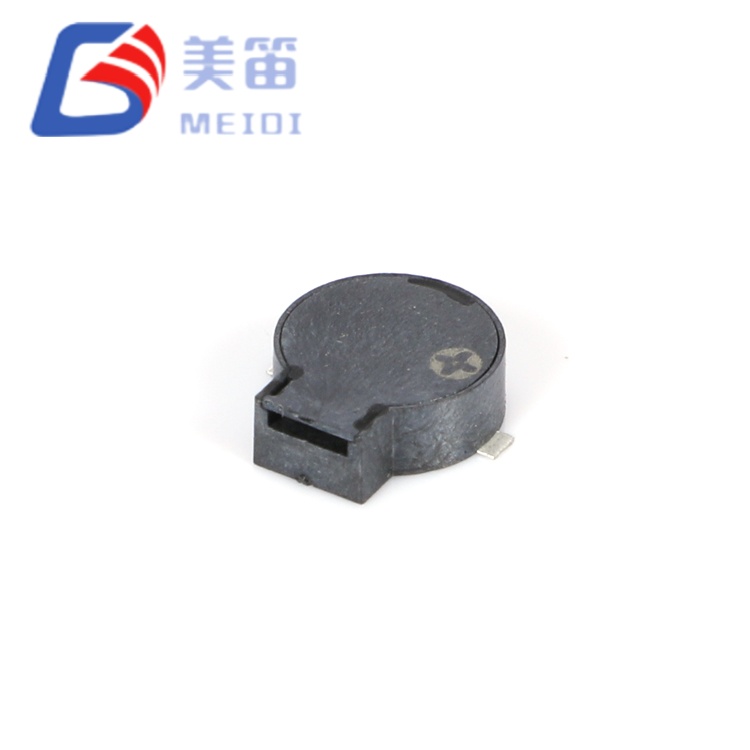

| MLT-9032-16R |
|
3.6 | 2,5-4,5 | ≥80 | ≤100 | 16±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0 × 3,2 |
| MLT-9032-32R |
|
5 | 4,5-6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0 × 3,2 |

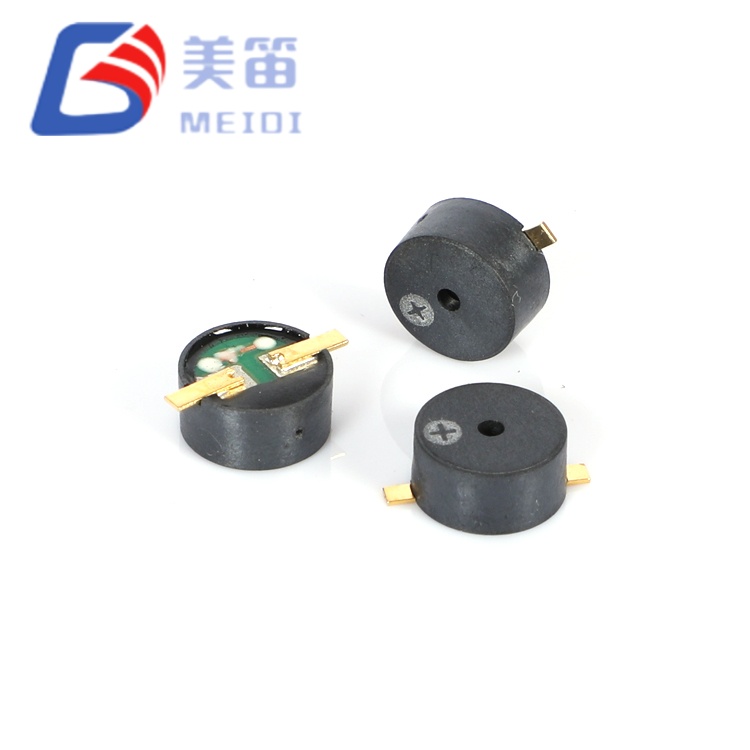

| MLT-9045-16R |
|
3.6 | 2,5-4,5 | ≥85 | ≤80 | 16±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0 × 4,5 |
| MLT-9045-32R |
|
5 | 4,5-6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0 × 4,5 |
