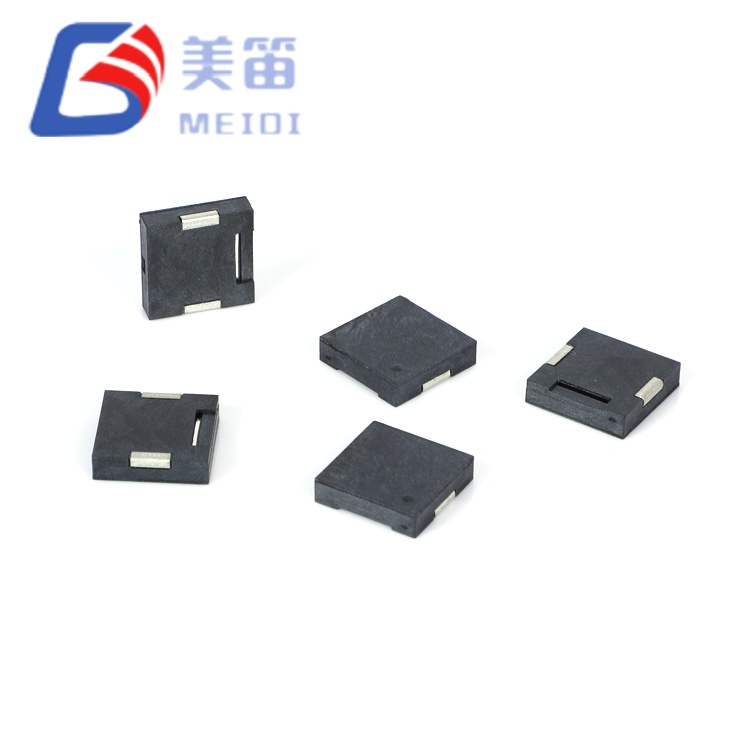

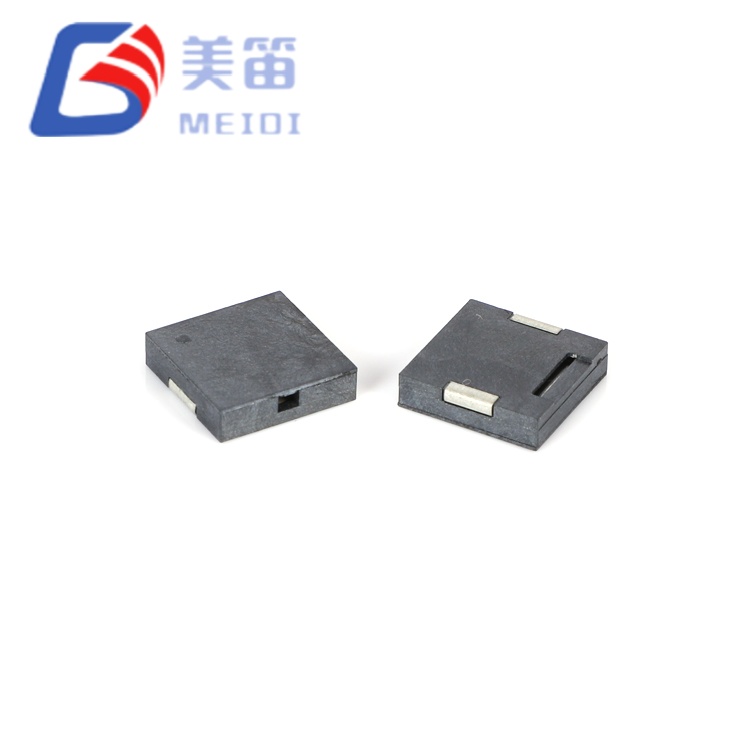

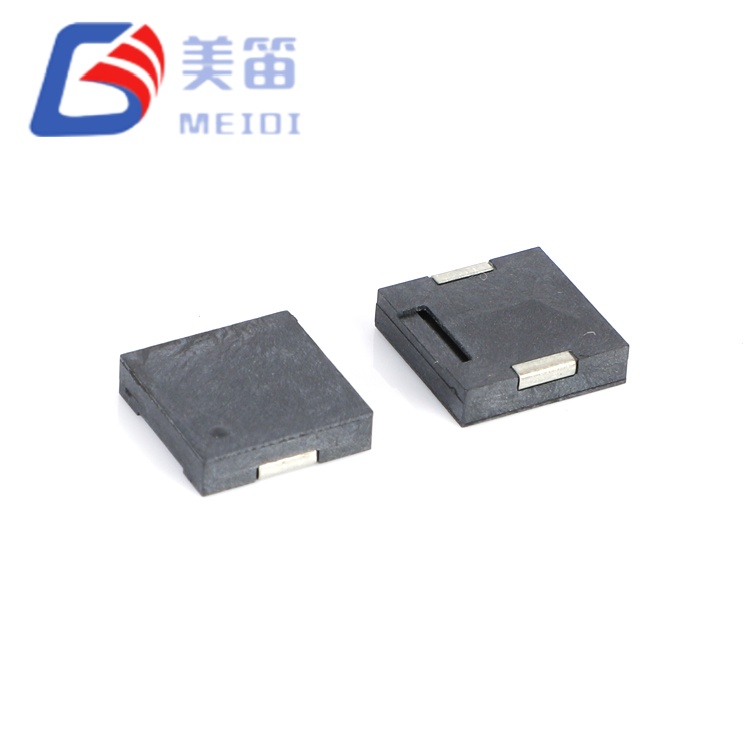

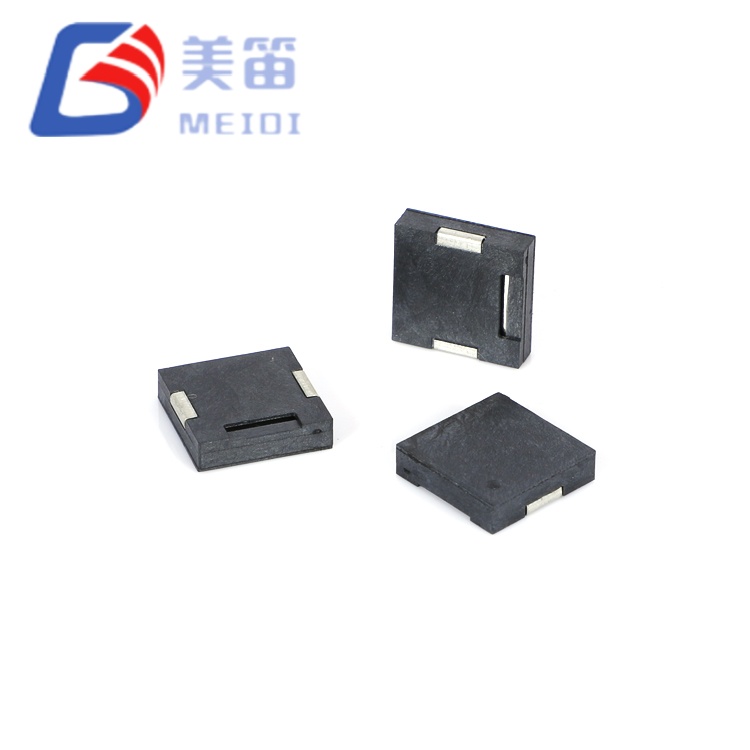

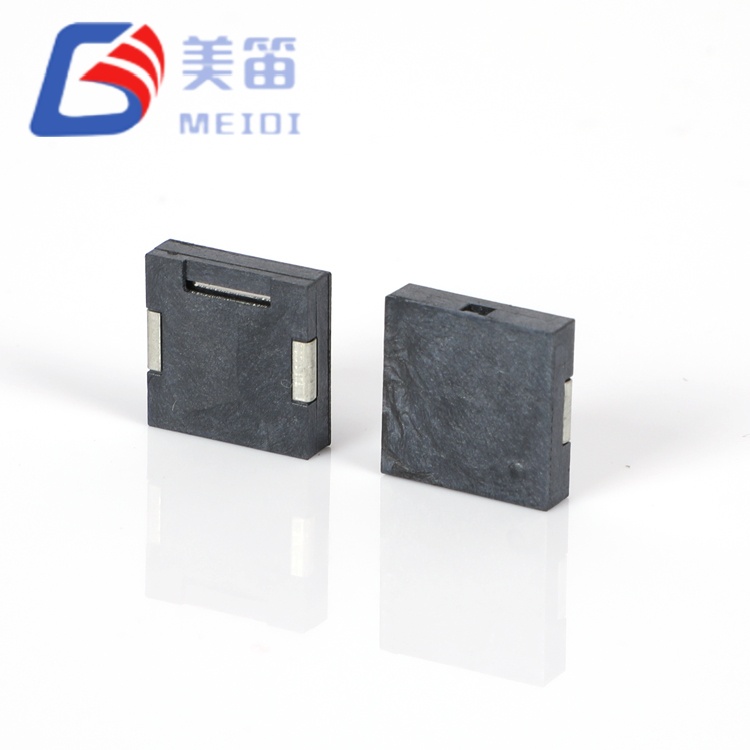

12*12*3mm SMD pietsosähköinen passiivinen summeri on pinta-asennettava passiivinen pietsosähköinen summeri, joka hyväksyy leveän 1–25 V:n ohjaussignaalin, jolloin yksi komponentti voi peittää kaiken 3,3 V:n logiikkakiskoista 24 V:n teollisuusväyliin. Sen resonanssitaajuus on keskitetty 4000 Hz:iin, ja nimellisjännitteellä 3 V virranotto jää alle 5 mA:n, mikä tekee siitä käytännöllisen akkukäyttöisille instrumenteille sekä kiinteisiin asennuksiin. 12 mm:n neliöjalanjäljen ja vain 3 mm:n korkeuden ansiosta summeri sopii tiheään piirilevykokoonpanoon, jossa tilaa ja tehoa hallitaan tiukasti.
Koska 12*12*3mm SMD pietsosähköinen passiivinen summeri on passiivinen muunnin, se vaatii ulkoisen AC-aaltomuodon, tyypillisesti neliöaallon tai PWM-signaalin taajuudella tai lähellä 4000 Hz. Tämä antaa laiteohjelmistolle täydellisen hallinnan äänen luonteesta: päälle-pois-ajoitus, taajuusmodulaatio ja monisävykuviot voidaan määrittää ohjelmistossa laitteistoa muuttamatta. Laaja syöttötoleranssi tarkoittaa, että samaa summeria voidaan käyttää kaikissa tuoteversioissa eri kiskojännitteillä, mikä yksinkertaistaa hankintaa ja pätevöintiä.
4000 Hz:n keskitaajuus sijoittuu 2–5 kHz:n kaistalle, jolla ihmiskorva on herkin, joten hälytykset pysyvät selvästi kuuluvina jopa vaatimattomilla ajotasoilla. 3 V huipusta huippuun -jännitteellä taattu minimiäänenpaine on 80 dB 10 cm:n etäisyydellä, ja näytemittaukset ylittävät tyypillisesti 83 dB. Pietsosähköisen elementin kapasitiivinen luonne eliminoi magneettiset päästöt, mikä on etu, kun summeri sijoitetaan lähelle herkkiä analogisia tai RF-piirejä.
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Pietsosähköinen passiivinen summeri | — |
| Nimellisjännite | 3 V (Vp-p) | Huipusta huippuun -viite |
| Käyttöjännite | 1–25 V (Vp-p) | Täysi toiminnallinen valikoima |
| Resonanssitaajuus | 4000 ± 300 Hz | Nimellisjännitteellä |

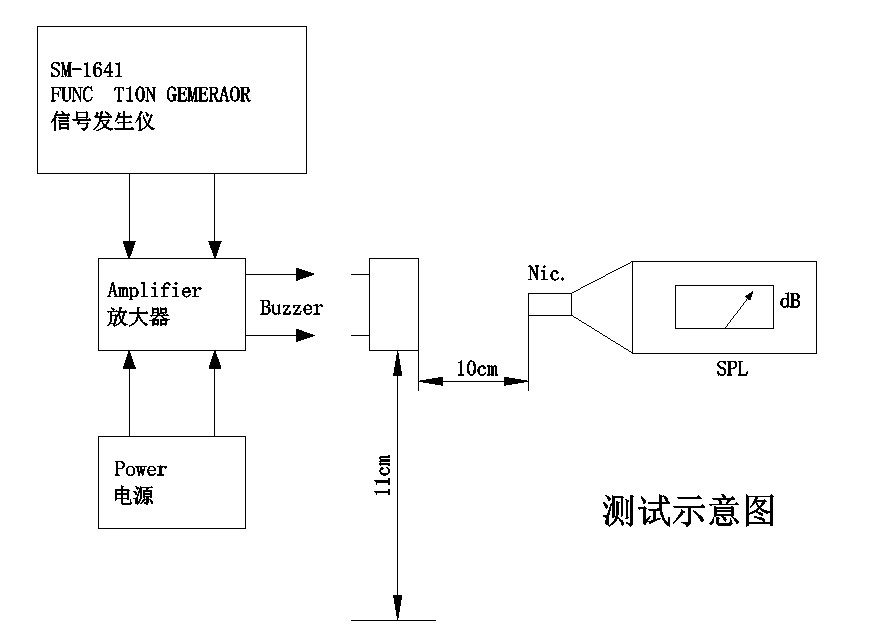

| Äänilähtö 10 cm | ≥ 80 dB | 3 V, 4000 Hz |
| Käyttövirta | ≤ 5 mA | 3 V:lla |
| Kapasitanssi | 14 000 ± 30 % pF | 1 kHz, 25 ℃ |
| Käyttölämpötila | -30 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -40 ℃ ~ +85 ℃ | Ei toiminnassa |

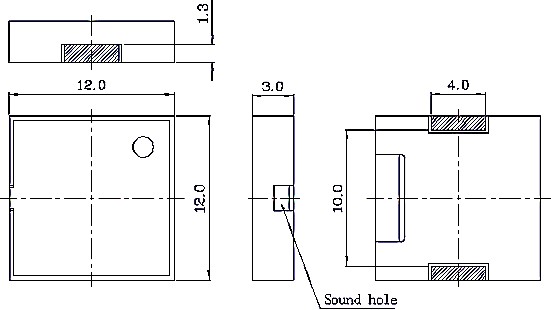

| Mitat (P × L × K) | 12,0 × 12,0 × 3,0 mm | Vain runko |
| Paino | 0,4 g | Tyypillinen |
| Asunnon materiaali | Musta LCP | Reflow-yhteensopiva |
| Asennustyyppi | SMD | Uudelleenvirtaus: 255 ± 5 ℃, enintään 3 kertaa |
Kuluttajalaitteiden liitännät: pesukoneen, mikroaaltouunin ja ilmanpuhdistimen syklin loppu- ja vikahälytykset, joissa yksi summeri voi palvella 5V ja 12V ohjauskortteja ilman jännitteen muuntamista.
Älykkäät kotipaneelit ja IoT-yhdyskäytävät: tilaäänet Wi-Fi-pariliitosta, turvaviritystä ja ääniavustajan kuittausta varten, ohjataan suoraan 3,3 V:n GPIO:sta.
Kaupalliset jäähdytys- ja LVI-laitteet: oven rao- ja lämpötilakynnyshälyttimet vitriinissä ja sisääntulojäähdyttimissä, jotka hyötyvät laajennetusta käyttölämpötila-alueesta.
Akkukäyttöiset kannettavat instrumentit: kädessä pidettävät mittarit ja ympäristömonitorit, joissa alle 5 mA virranotto pidentää käyttöaikaa.
Autojen jälkimarkkinatarvikkeet: 12 V:n suora käyttö turvavyömuistutuksiin, pysäköintitunnistimen palautteeseen ja latausilmaisimiin.
| Suunnitteluvaatimus | MLT-1230 -ominaisuus |
| Yksi summeri useille tuotejännitteille | 1–25 V:n valikoima kattaa 3,3 V, 5 V, 12 V ja 24 V kiskot yhdistäen varaston ja yksinkertaistaen materiaalien hallintaa. |
| Alhainen energiankulutus | ≤5mA 3V:lla sopii akku- ja energiankeräysjärjestelmiin; todellinen kulutus riippuu taajuusmuuttajan jännitteestä ja käyttösuhteesta. |
| Selkeä hälytys kaikille ikäryhmille | 4 kHz:n resonanssi on jatkuvasti havaittavissa kaikissa väestöryhmissä, ja ääni kulkee hyvin tyypillisten muovikoteloiden läpi. |
| EMC-ystävällinen sijoitus | Ei magneettikenttää tai induktiivista kytkentäkohinaa, joten summeri voidaan sijoittaa lähelle antenneja, antureita tai tarkkoja analogisia piirejä. |
| Ohut kotelointegraatio | 3 mm:n korkeus sopii näyttöjen, akkupakkausten ja suojatölkkien alle kannettavissa ja paneeliin kiinnitetyissä tuotteissa. |

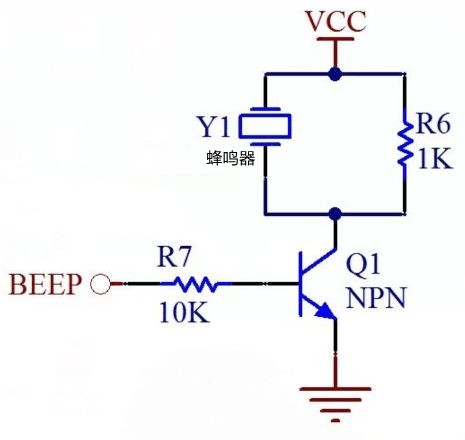

14000pF:n kapasitanssi edustaa noin 2,8kΩ:n reaktiivista kuormaa 4000Hz:llä. Useimmat 3,3 V:n MCU-lähdöt voivat ohjata tätä suoraan, mutta 12 V:n tai 24 V:n käyttöön suositellaan yksinkertaista transistoripuskuria tai erillistä pietsosajuria korkeamman jännitteen heilahtelun hallitsemiseksi. Viitekaavioita on saatavilla MEIDIn sovellustiimiltä.
MEIDI Intelligent Technology on suunnitellut ja valmistanut akustisia komponentteja vuodesta 2011. Yrityksen vertikaalisesti integroitu tehdas Jiangsussa, Kiinassa, kattaa LCP-muovauksen, automatisoidun SMD-kokoonpanon, pietsosähköisen keraamisen käsittelyn ja 100-prosenttisen akustisen testauksen. ISO 9001 -sertifiointi ja oma luotettavuuslaboratorio tarjoavat puitteet tasaiselle laadulle suurilla määrillä.

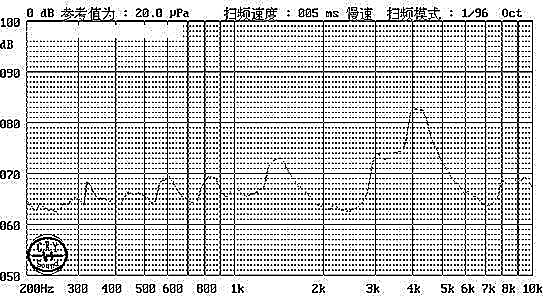

12*12*3mm SMD pietsosähköinen passiivinen summeri valmistetaan samoilla automatisoiduilla linjoilla, jotka toimittavat MEIDI:n auto- ja teollisuusasiakkaita. Jokaiselle tuotantoerälle tehdään kattava testisarja. Resonanssitaajuus varmistetaan 100 %:lla yksiköistä sen varmistamiseksi, että 4000±300 Hz:n ikkuna täyttyy; tuotantonäytteet osoittavat jatkuvasti tiukkaa 4000 Hz:n jakautumista. Kapasitanssi seulotaan arvoon 14000pF ±30 %, ja äänenpainetaso varmistetaan tilastollisilla näytteillä, tyypillisten arvojen välillä 83,8 dB - 86,7 dB. Ympäristön rasitusseulonta sisältää 48 tuntia +80 °C:ssa, 48 tuntia -30 °C:ssa ja viisi lämpöshokkisykliä. Mekaaninen kestävyys varmistetaan tärinätesteillä ja 75 cm:n pudotustesteillä, kun taas juotoksen eheys varmistetaan juotteen lämmönkestävyyden ja täydellisen uudelleenvirtausprofiloinnin avulla. Kaikki testitiedot on linkitetty kotelon eräkoodiin ja niitä säilytetään kymmenen vuotta.
1. Miten laaja jännitealue vaikuttaa käyttöpiiriin?
3V:lla monet mikro-ohjaimet voivat ohjata summeria suoraan, koska virranotto on alle 5 mA. Kun syöttöjännite kasvaa, myös huippuvirta nousee; 12V tai 24V on suositeltavaa käyttää yksinkertainen transistoripuskuri tai logiikkatason MOSFET. Tärkeä etu on, että samaa summeria voidaan käyttää kaikilla näillä jännitteillä, mikä eliminoi eri osanumeroiden tarpeen.
2. Miksi resonanssitaajuus on asetettu 4000 Hz:iin?
4000 Hz on 2–5 kHz:n alueella, jolla ihmisen kuulo on herkin, joten ääni on helppo havaita pienilläkin äänenvoimakkuuksilla. Tämä taajuus etenee hyvin myös muovikoteloiden läpi ja on vähemmän suunnattu kuin korkeammat taajuudet, joten se on hyvä yleiskäyttöinen hälytysääni.
3. Voiko MLT-1230 tuottaa ääntä tai musiikkia?
Ei. Laite on kapeakaistainen resonanssianturi, joka on optimoitu 4000 Hz:lle. Vaikka yksinkertaisia kuvioita, kuten piippauksia ja piippauksia, voidaan luoda vaihtelemalla PWM-käyttöjaksoa, se ei voi toistaa puhetta tai monimutkaista ääntä. Tällaisissa sovelluksissa tulisi harkita dynaamista kaiutinta tai laajakaistaista pietsokaiutinta.
4. Mitä 14000pF kapasitanssi tarkoittaa suunnittelulleni?
Kapasitanssi määrittää kuljettajan näkemän reaktiivisen kuorman. 4000 Hz:llä reaktanssi on noin 2,8 kΩ. Tätä arvoa tulisi käyttää laskettaessa huippuvirtaa, jonka kuljettajan on syötettävä. ±30 %:n toleranssi tulee ottaa huomioon pahimman mahdollisen suunnittelun marginaaleissa.
5. Onko mukauttamista saatavilla?

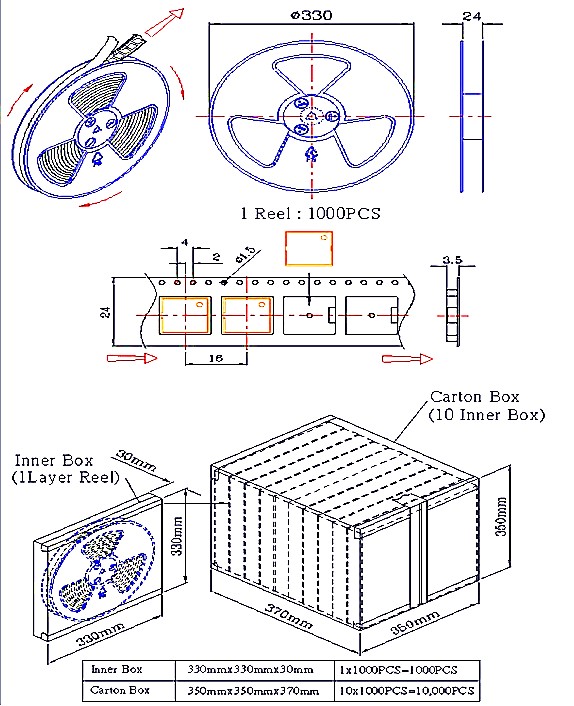

Kyllä. MEIDI tarjoaa mukautetun taajuuden virityksen 2–5 kHz:n alueella, vaihtoehtoisia kapasitanssiarvoja ja erilaisia nauha- ja kelakokoonpanoja suurivolyymillisiin OEM-projekteihin. Ota yhteyttä sovellustiimiin ja kerro vaatimuksistasi toteutettavuusarvioinnista ja toimitusajasta.
Jos tarvitset tietolomakkeita, jännitekohtaisia akustisia käyriä, käyttöpiirien viitesuunnitelmia tai OEM-räätälöintiä, lähetä vaatimukset yhteydenottolomakkeen kautta. MEIDI-sovellusinsinöörit vastaavat tavallisesti yhden arkipäivän kuluessa teknisen dokumentaation ja volyymihinnan kanssa.
