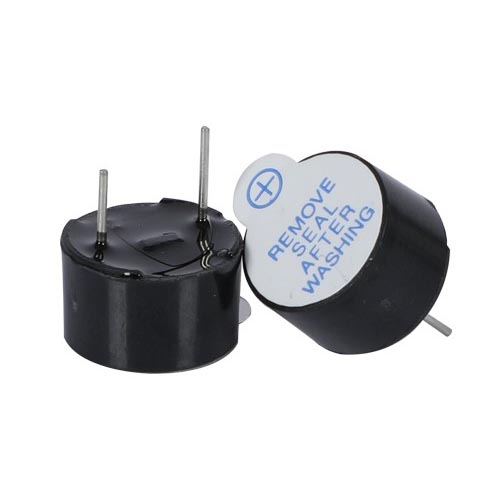

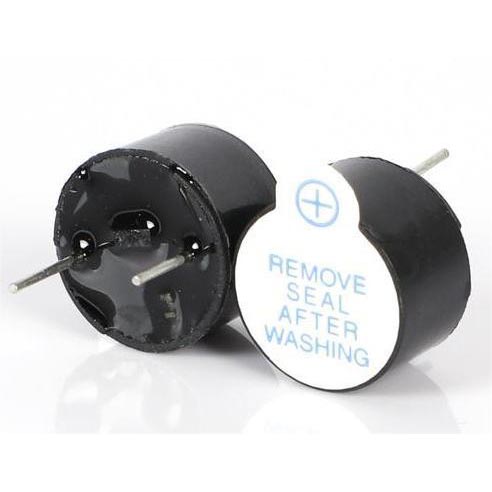

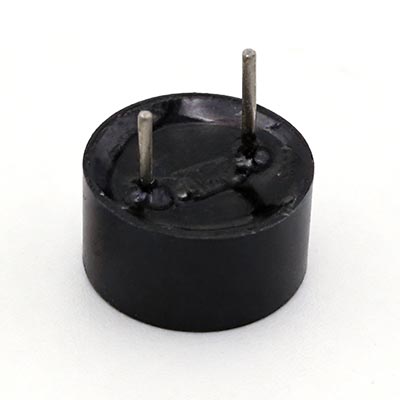

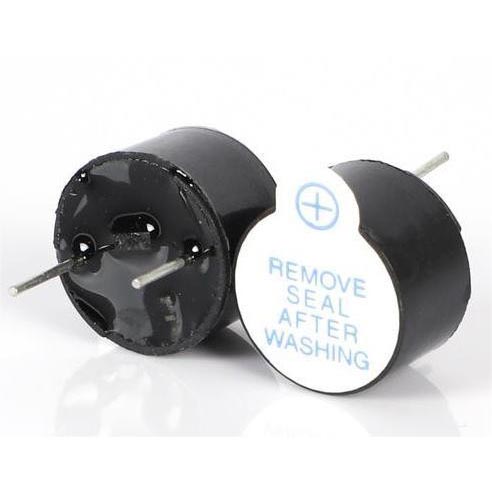

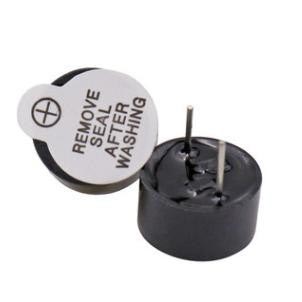

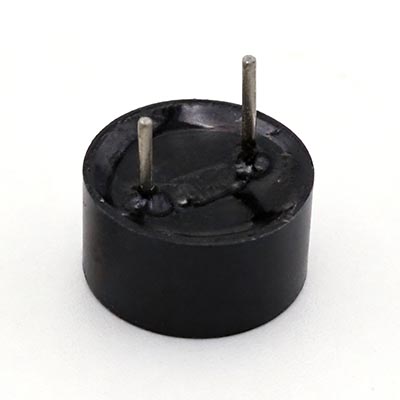

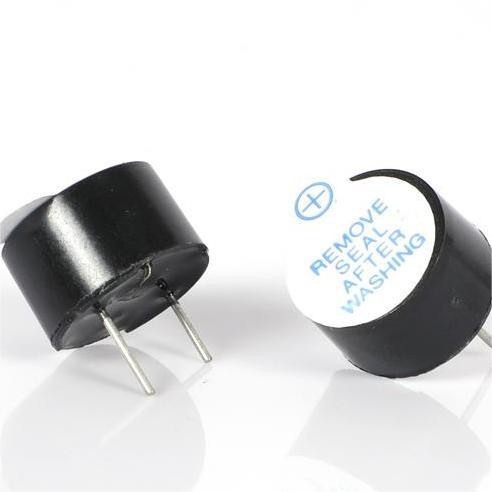

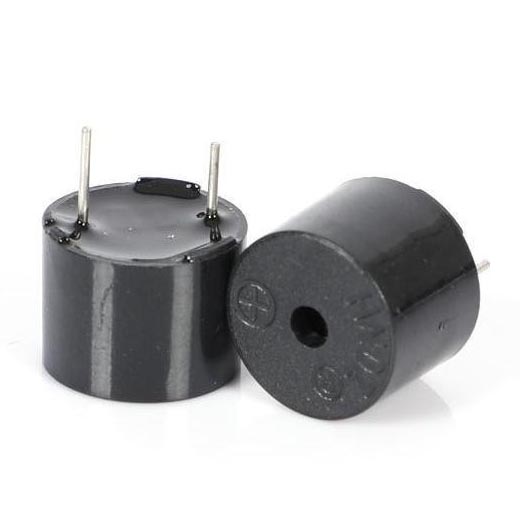

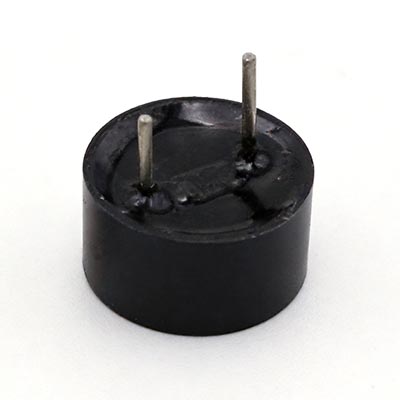

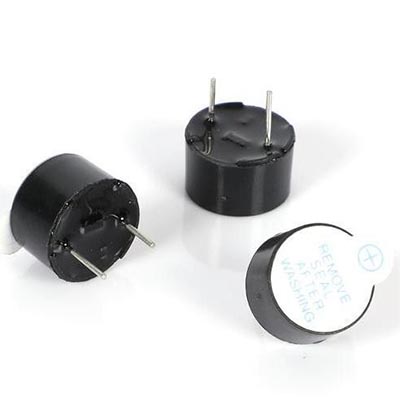

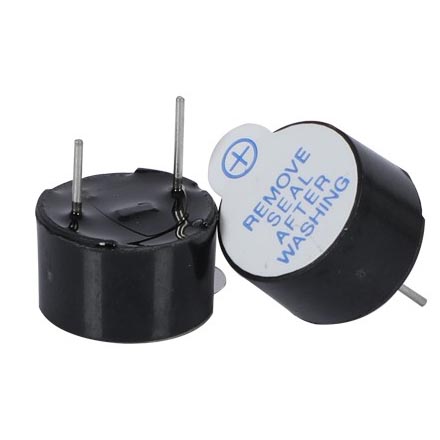

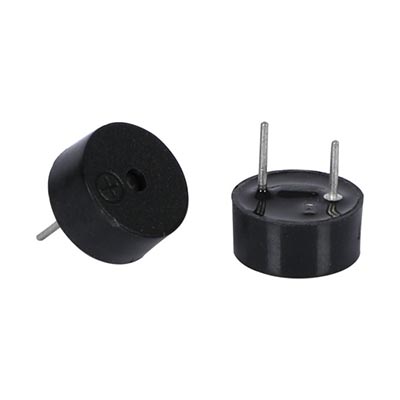

Magneettinen aktiivinen summeri sisältää kelan, kestomagneetin, ferromagneettisen kalvon, ja oskillaattoripiiri yhdeksi itsenäiseksi yksiköksi. Kun DC-jännite sen sisällä Kun nimellisaluetta käytetään, sisäänrakennettu elektroniikka katkaisee automaattisesti kelan virran mekaanisella resonanssitaajuudella, mikä saa kalvon värähtelemään ja lähettämään tasaisen sävy. Ei ulkoista signaaligeneraattoria, mikro-ohjaimen PWM-lähtöä tai lisäohjainta vaihe vaaditaan. Tämä kytke ja ääni -toiminto saa magneettisen aktiivisen summerin a usein valitaan laitteille, joissa tarvitaan vain kiinteän taajuuden hälytys piirin yksinkertaisuus on etusijalla.
Sisäänrakennettu oskillaattori on viritetty kalvon ja kelan resonanssipisteeseen kokoonpano, joka on tyypillisesti välillä 200 Hz ja 3 kHz. Koska vaihto tapahtuu itse summerissa, isäntäjärjestelmän tarvitsee vain tarjota puhdas DC tarjonta. Tämä eliminoi ajastimen oheislaitteen tarpeen mikro-ohjaimessa ja vähentää laiteohjelmiston monimutkaisuutta. Vertailun vuoksi aMagneettinen passiivinen summerivaatii ulkoisen neliöaallon tai PWM-signaalin resonanssitaajuudella luodakseen äänen, joka antaa suunnittelijalle mahdollisuuden hallita sävelkorkeutta ja äänenvoimakkuutta, mutta lisäkustannuksilla ohjauspiirit. Tilanteissa, joissa sama DC-kisko toimii jo muulla logiikalla, aktiivinen summeri voidaan kytkeä suoraan, joskus vain sarjavastuksen avulla virran rajoittamiseksi.
Magneettiaktiiviset summerit valmistetaan nimellisjännitteille, kuten 1,5 V, 3 V, 5V, 12V ja 24V DC. Nimellisjännite määrää kelan impedanssin ja tuloksena oleva äänenpainetaso, joka on yleensä 80 dB ja 100 dB välillä 10 cm. Virranotto on tyypillisesti välillä 10 mA - 50 mA, korkeammalla virta vastaa yleensä kovempaa lähtöä. Resonanssitaajuus on kiinteä mekaanisen rakenteen perusteella, eikä sitä voida muuttaa kentällä, vaikkakin useita sävykuvion muunnelmia (jatkuva, pulssi tai vuorotteleva) voidaan määrittää osoitteessa tilausaika. Sovelluksissa, jotka vaativat pinta-asennettavan jalanjäljen, an SMD magneettinen aktiivinen summeritarjoaa saman itsevärähtelevän käyttäytymistä reflow-yhteensopivassa paketissa.
Nämä summerit näkyvät monissa tuotteissa, jotka tarvitsevat luotettavan, edullinen äänimerkki. Kodinkoneet, kuten ilmastointilaitteet, mikroaaltouunit ja pesukoneet käyttävät niitä näppäinpalautteen antamiseen ja jakson päättymisilmoitukset. Turvahälytyspaneelit ja palovaroittimet riippuvat niistä kova, suora äänimerkki vaarasta. Autoympäristössä ovi auki varoitukset ja turvavyömuistutukset käyttävät usein aktiivisia magneettisia summereita, koska ne voivat toimia suoraan 12V akkukiskosta ilman lisäsignaalia ehdolla. Teollisuuslaitteet, mukaan lukien virtalähteet ja ohjelmoitavat logiikkaohjaimet, integroi myös nämä komponentit paikallisten vikojen aikaansaamiseksi osoitus.
MEIDI valmistaa magneettisia aktiivisia summereita erityisillä kokoonpanolinjoilla yhdistää automatisoidun kelan käämityksen, magneetin asettamisen, kalvohitsauksen ja oskillaattorin piirilevyliitin. Jokainen yksikkö läpäisee linjan lopun akustisen tarkastuksen joka tallentaa äänenpainetason, resonanssitaajuuden ja virrankulutuksen, tiedot säilytetään erän jäljitettävyyttä varten. ISO9001 laatujärjestelmä vaatii myös säännöllistä näytteenottoa lämpötilan vaihtelua, kosteudenkestävyyttä, ja juotoslämmön kestävyys, mikä varmistaa tasaisen kentän suorituskyvyn tuotantomääriä. Asiakkaille, jotka tarvitsevat mukautetun sävykuvion, erilainen johdon pituutta tai tiettyä kelan impedanssia, suunnittelutiimi voi säätää suunnittele ja toimita karakterisointinäytteitä ennen päätuotantoa.
Voinko muuttaa magneettisen aktiivisen summerin taajuutta sen rakentamisen jälkeen?
Ei. Resonanssitaajuus määräytyy mekaanisesti kalvon ja kelan avulla kokoonpano, eikä sitä voi säätää ulkopuolelta. Jos vaihtuvataajuinen lähtö on vaaditaan, aMagneettinen passiivinen summerimikro-ohjaimen ohjaama PWM-signaali olisi sopivampi valinta.
Toimiiko magneettinen aktiivinen summeri vaihtelevan tasavirtalähteen kanssa?
Sisäinen oskillaattori odottaa suhteellisen vakaan tasajännitteen sisällä määritetty toiminta-alue. Suuret jännitteen heilahtelut, aaltoilu tai käänteinen napaisuus voi aiheuttaa virheellisen toiminnan tai pysyviä vaurioita. Yksinkertainen erotuskondensaattori ja sarjadiodi käänteisen napaisuuden suojaamiseksi ovat yleisiä lisäyksiä tehonsyöttö.
Mitä eroa on magneettisella aktiivisella summerilla ja aktiivisella pietsosähköisellä summerilla?
Molemmat ovat itsevärähteleviä ja vaativat vain tasavirtalähteen, mutta ne käyttävät erilaisia anturiteknologiat. Magneettinen aktiivinen summeri tuottaa matalamman taajuuden, lämpimämmällä äänellä ja voi toimia hyvin matalilla jännitteillä. AnAktiivinen pietsosähköinen summerituottaa korkeamman äänenvoimakkuuden, terävämmän ääntä ja kuluttaa yleensä vähemmän virtaa. Valinta riippuu halutusta sävystä luonne, tehobudjetti ja kotelon akustiikka.
Alla olevassa taulukossa on lueteltu kaikki tämän sarjan tuotteiden standarditiedot. Räätälöidyt ratkaisut ovat saatavilla pyynnöstäsi; ota rohkeasti yhteyttä lisämuokkausvaatimuksia varten.

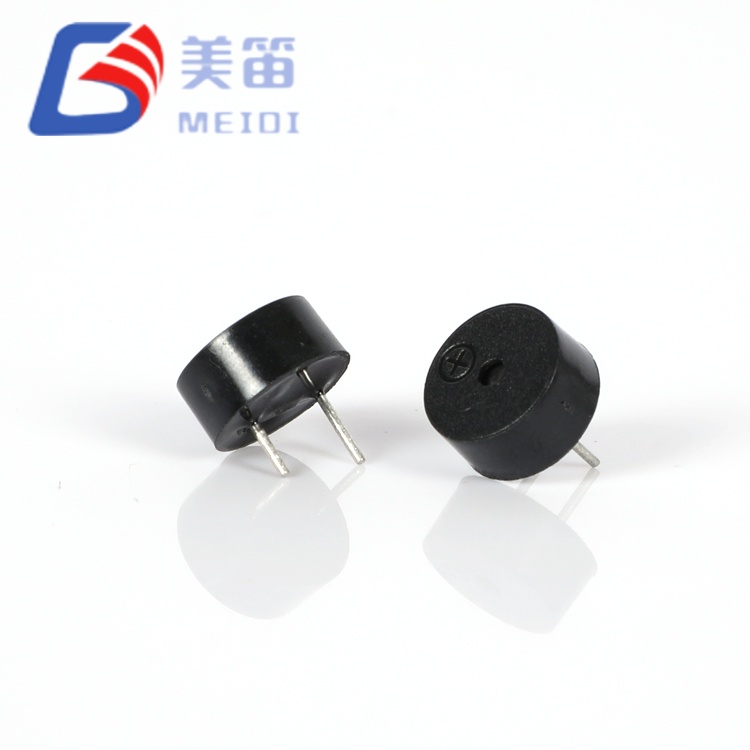

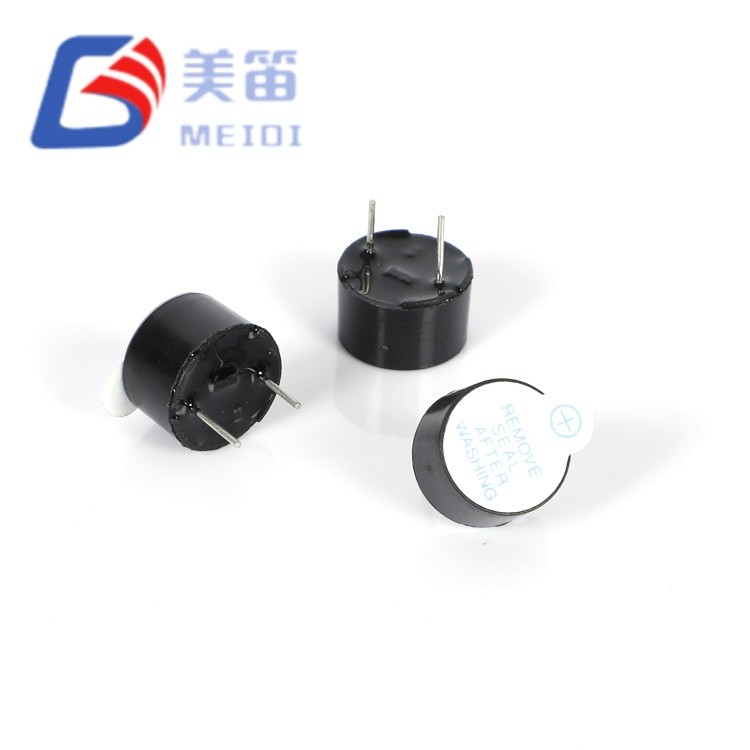

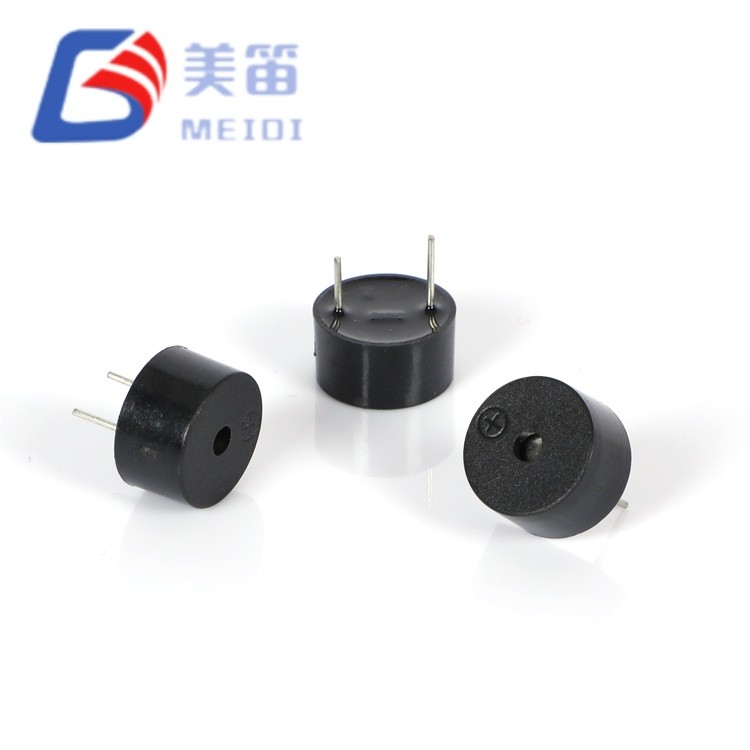

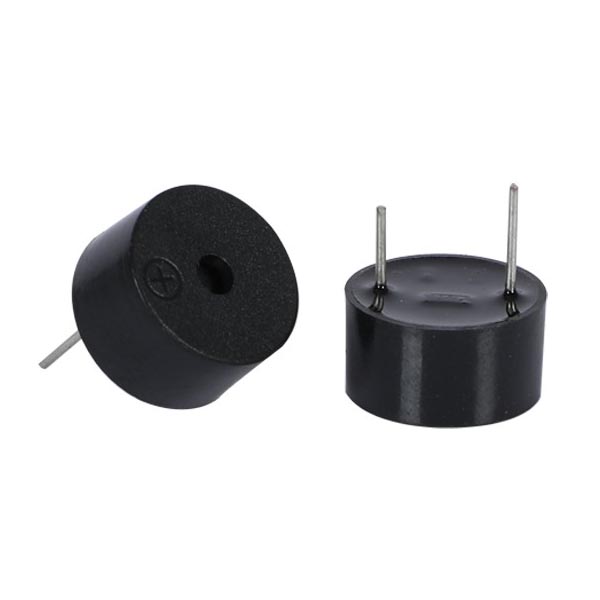

| Malli | Tuotekuva | Nimellisjännite (VDC) | Käyttöjännite (VDC) | Äänenpainetaso @10cm (dB) | Käyttövirta (mA) | Resonanssitaajuus (Hz) | Käyttölämpötila (℃) | Paino (g) | Mitat (mm) |
| HMB1206-03 |
|
3 | 2~5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0 × 6,5 |
| HMB1206-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0 × 6,5 |
| HMB1206-12 |
|

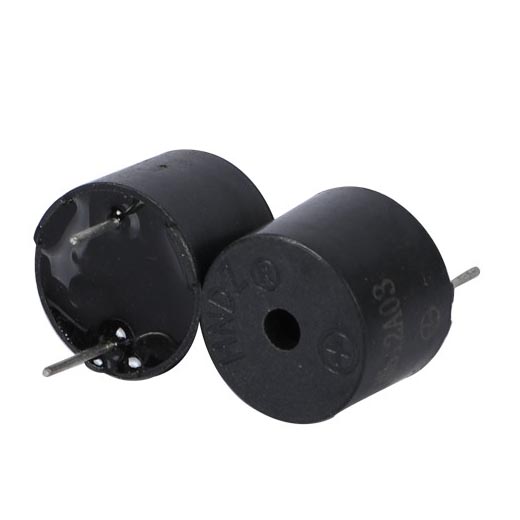

12 | 8-16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0 × 7,5 |
| HMB1275-03B |
|
3 | 2~5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0 × 7,5 |
| HMB1275-05B 65 |
|
5 | 3~7 | ≥83 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0 × 7,5 |
| HMB1275-05B 95 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0 × 7,5 |
| HMB1275-05C |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0 × 7,5 |
| HMB1275-12C |
|
12 | 8-16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0 × 7,5 |
| HMB1275-24B |
|

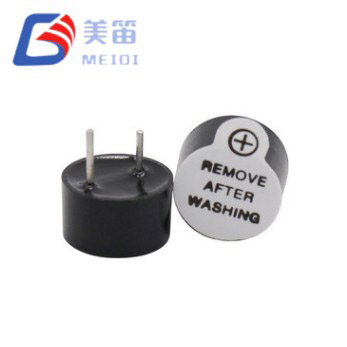

24 | 18-26 | ≥ 90 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0 × 7,5 |
| HNB09A12 |
|
12 | 8-16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.75 | Ø9,0 × 5,5 |
| HNT-9042-03 |
|
3 | 1,5-4,5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0 × 4,2 |
| HNT-9042-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0 × 4,2 |
| HNT-9042-12 |
|

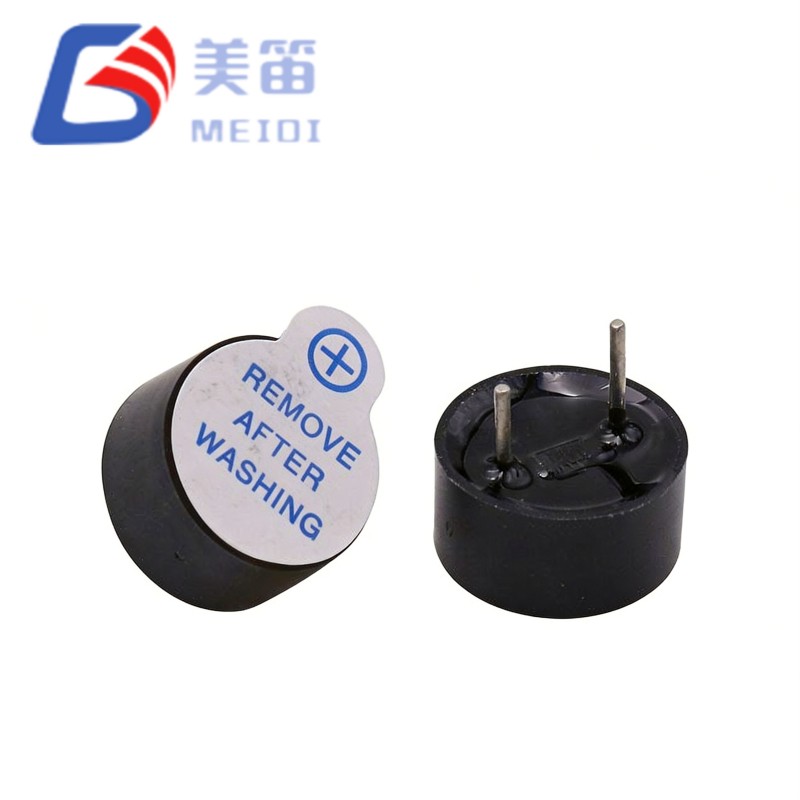

12 | 8-16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0 × 4,2 |
| HNT-9650-03 |
|
3 | 1,5-4,5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6 × 5,0 |
| HNT-9650-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6 × 5,5 |
| HNT-9650-12 |
|

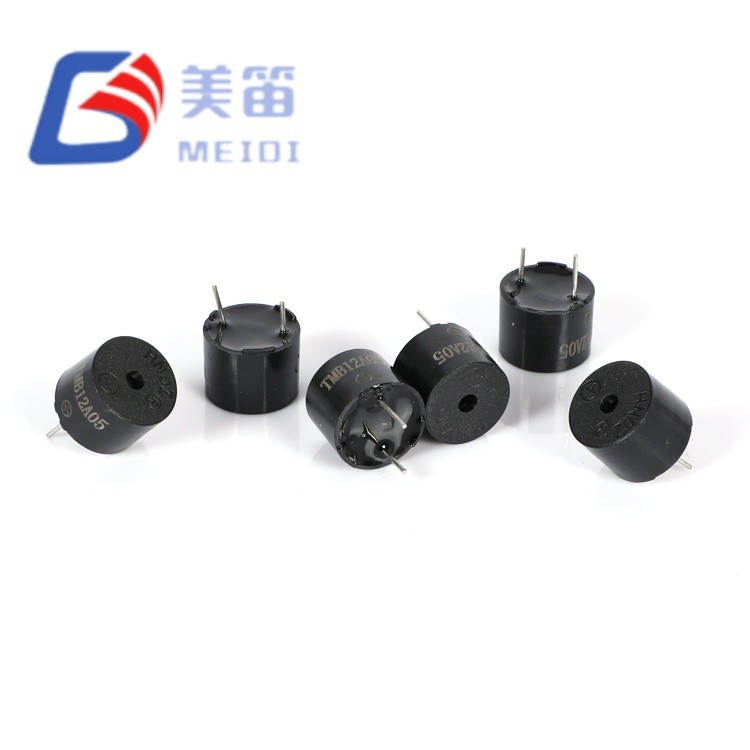

12 | 8-16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6 × 5,0 |
| TMB12A03 |
|

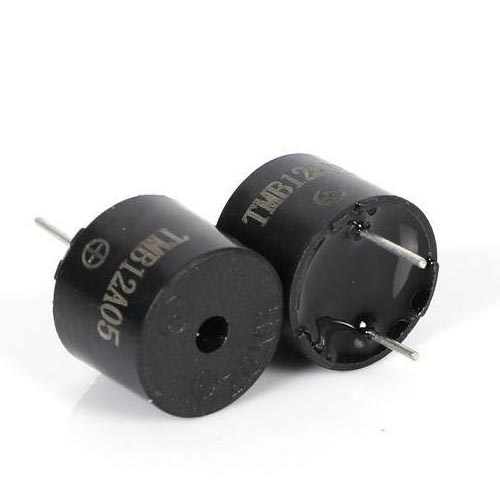

3 | 2~5 | ≥85 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0 × 9,5 |
| TMB12A05 |
|

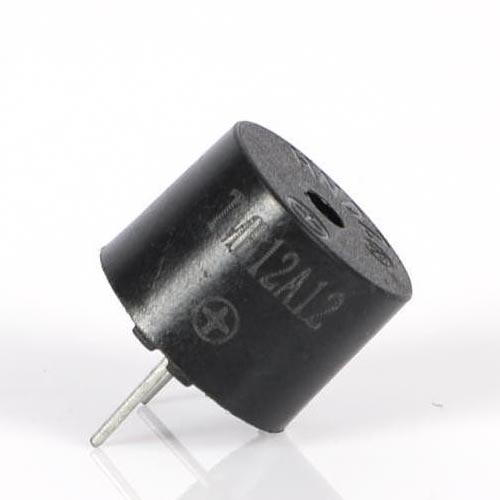

5 | 3~7 | ≥85 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0 × 9,5 |
| TMB12A12 |
|
12 | 8-16 | ≥88 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0 × 9,5 |
| TMB12A24 |
|
24 | 18-26 | ≥ 90 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0 × 9,5 |
