Säädettävä magneettinen passiivinen summeri signaalisovelluksiin

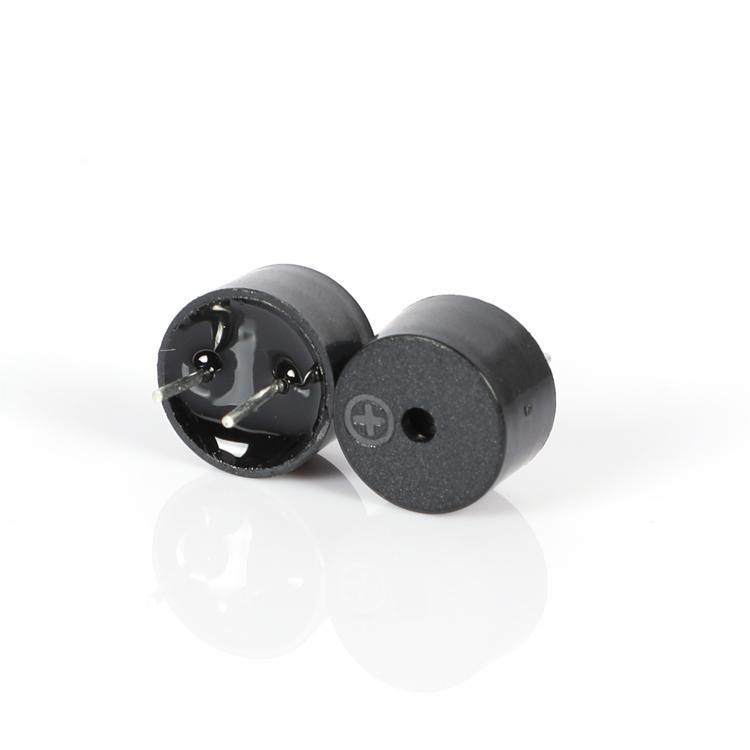

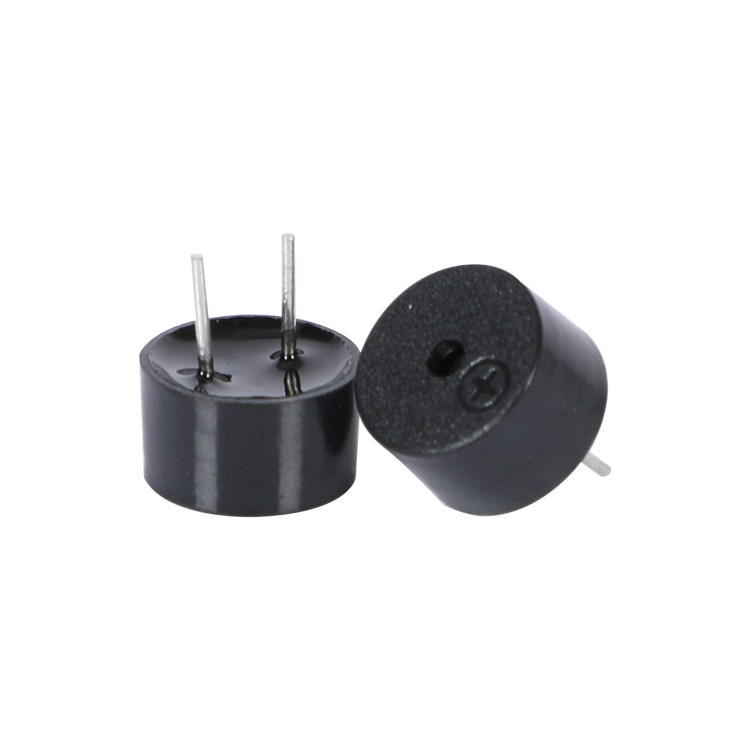

Magneettinen passiivinen summeri raivaa suunnittelun olennaiseen akustiikkaan asti komponentit: kela, kestomagneetti ja ohut ferromagneettinen kalvo. Laitteessa ei ole oskillaattoria. Äänen tuottamiseksi käyttäjän on toimitettava an vaihtovirta tai kytketty DC-signaali, joka vastaa mekaanista signaalia kalvokokoonpanon resonanssitaajuus. Tämä asettaa vastuun isäntäpiirin sävyn generoimiseksi, mutta vastineeksi se antaa täydellisen äänenvoimakkuuden, äänenvoimakkuuden ja toimintajakson hallinta. Koska käyttöaaltomuoto on ulkoisesti luotu yksi mikrokontrollerin PWM-lähtö voi ohjata useita passiiviset summerit eri taajuuksilla tai voidaan käyttää yhtä summeria tuottaa erilaisia hälytysmalleja.

Kuinka asemasignaali ohjaa lähtöä

Magneettisen passiivisen summerin sisällä oleva kalvo liikkuu kohti magneettista ydintä kun virta kulkee kelan läpi, sitten jousi takaisin, kun virta pysähtyy. Tämän toistaminen mekaanisella resonanssilla tuottaa kovimman äänen. The suunnittelija asettaa käyttötaajuuden, mikä tarkoittaa, että samaa summeria voidaan käyttää hieman off-resonanssi tuottaakseen erilaisen äänenvoimakkuuden alennetulla äänenvoimakkuudella tai ajetaan tarkassa resonanssipisteessä maksimaalisen äänenpaineen saavuttamiseksi. Jännite aseman signaalin amplitudi vaikuttaa suoraan äänenvoimakkuuteen ja sarjaan vastus voidaan lisätä rajoittamaan huippuvirtaa kytkentätransienttien aikana. Verrattuna anAaktiivinen pietsosähköinen summeritai aMagneettinen aktiivinen summeri, jotka lukitsevat taajuuden kiinteään sisäinen oskillaattori, passiivinen tyyppi on mukautuvampi vaihtoehto, kun järjestelmässä on jo äänen tuottava piiri.

Oikean impedanssin ja taajuuden valinta

Magneettiset passiiviset summerit on yleensä käämitty tiettyihin kelaimpedansseihin 8Ω, 16Ω, 42Ω tai suurempi, jotka määrittävät virrankulutuksen tietyllä käyttöjännite. Matalaimpedanssiset kelat voivat tuottaa korkeamman äänentoiston, mutta vaativat enemmän käyttövirtaa, joten valintaan liittyy kompromissi äänenvoimakkuus ja virrankulutus. Resonanssitaajuudet vaihtelevat tyypillisesti 200 Hz - 3 kHz, suuremmilla kalvoilla, jotka tuottavat matalampia ääniä. Suunnittelijat käytä usein anSähkömagneettinen summeritämän tyypin rinnalla aPietsosähköinen summeritai aPassiivinen pietsosähköinen Summerimoniäänihälytysjärjestelmissä, joissa magneettiyksikkö käsittelee matalataajuuskaista ja pietsosähköinen elementti peittää korkeamman taajuuksia.

Integrointi ja kokoonpano

Näitä summereita on saatavana läpimenevänä, johdolla ja pinta-asennettavana muotoja. Läpireikäpintainen versio sopii aaltojuotettaville levyille johtomallit mahdollistavat summerin sijoittamisen pois pääpiirilevystä paremman akustisen kytkennän saamiseksi etupaneeliin. AnSMD magneettinen passiivinen summeri tarjoaa saman ulkoisen aseman ominaisuudet reflow-yhteensopivassa paketissa, joka sopii automatisoituun suuren volyymin kokoonpano. Asennettaessa paljas kalvo on pidettävä vapaana juoksutetta, yhtenäistä pinnoitetta ja muita epäpuhtauksia, jotka voivat kuormittaa tärisevä pinta ja vähentää tehoa.

Sovellukset, jotka hyötyvät passiivisesta asemasta

Magneettisia passiivisia summereita käytetään aina, kun järjestelmä jo tuottaa äänitaajuisia signaaleja. Kulutuselektroniikassa ne tarjoavat näppäinpainalluksen palaute- ja hälytysäänet laitteissa, joissa on oma mikro-ohjain vara-ajastinlähdöillä. Autojen kojelautamoduulit käyttävät niitä suuntavilkut ja varoitusäänet, kehon ohjausyksikön ohjaamia. Turvahälytyspaneelit ja sisäpuhelinjärjestelmät käyttävät niitä tuottamaan erottuva hälytysmalli, joka erottaa tunkeutumisen, tulipalon ja tilan ilmoituksia. Mukana ovat myös teolliset PLC:t ja sulautetut ohjaimet nämä summerit paikalliseen vian ilmaisuun, jossa ääntä voidaan vaihdella ohjausohjelmalla laitteistoa vaihtamatta.

Valmistus ja suunnittelu MEIDI:ssä

MEIDItuottaa magneettisia passiivisia summereita linjoille, jotka integroivat automatisoidusti kelan käämitys, kalvon muotoilu ja magneettikokoonpano. Jokaisesta erästä otetaan näyte impedanssin, resonanssitaajuuden ja äänenpainetason osalta tietojen kanssa kirjataan tuotantopäivään täydellisen jäljitettävyyden varmistamiseksi. ISO9001 laatukehys sisältää myös määräajoin lämmönluotettavuustestauksen iskun, tärinän ja juotoksen lämmönkestävyys. OEM-projekteihin, jotka vaativat tietty kelan impedanssi tai mukautettu kotelon geometria, MEIDI:n suunnittelu tiimi voi tarjota nopeita prototyyppejä ja karakterisointiraportteja ennen sitoutuminen volyymituotantoon. Näin suunnittelijat voivat tarkistaa akustinen suorituskyky todellisessa kotelossaan ennen laskun viimeistelyä materiaaleista.

FAQ

Voinko ohjata magneettista passiivista summeria suoraan mikro-ohjaimen nastasta?

Kyllä, jos nasta voi saada tarvittavan virran tarkoitetulla tavalla käyttöjännite. Monet 3,3 V ja 5 V mikro-ohjaimet voivat ohjata korkeaimpedanssia passiivinen summeri suoraan virtaa rajoittavan vastuksen kautta. kovempaa lähtöä tai matalaimpedanssisia keloja varten suositellaan transistoripuskuria.

Miten magneettisen passiivisen summerin ääni eroaa pietsosähköisestä passiivisesta summerista?

Magneettityypit tuottavat lämpimämmän, täyteläisemmän sävyn matalilla taajuuksilla, kun taas pietsosähköiset passiiviset summerit tuottavat terävämmän, korkeamman äänen. Magneettisella versiolla on myös yleensä laajempi resonanssi, mikä tekee siitä äänenvoimakkuus on vähemmän herkkä ohjaussignaalin pienille taajuusvaihteluille.

Vaatiiko magneettinen passiivinen summeri flyback-diodin?

Kelan induktanssi voi aiheuttaa jännitepiikkejä, kun käyttösignaali on vaihdettu. Useimmissa pienjännitesovelluksissa sisäinen vastus kela ja alhainen syöttöjännite pitävät nämä piikit turvallisissa rajoissa. Milloin ohjataan korkeammilla jännitteillä tai transistorin, pienen flyback-diodin kautta kelan liittimien yli voi suojata kytkinlaitetta.

Alla olevassa taulukossa on lueteltu kaikki tämän sarjan tuotteiden standarditiedot. Räätälöidyt ratkaisut ovat saatavilla pyynnöstäsi; ota rohkeasti yhteyttä lisämuokkausvaatimuksia varten.

Malli	Tuotekuva	Nimellisjännite (Vo-p)	Käyttöjännite (Vo-p)	Äänenpainetaso @10cm (dB)	Käyttövirta (mA)	Kelan impedanssi (Ω)	Resonanssitaajuus (Hz)	Käyttölämpötila (℃)	Paino (g)	Mitat (mm)

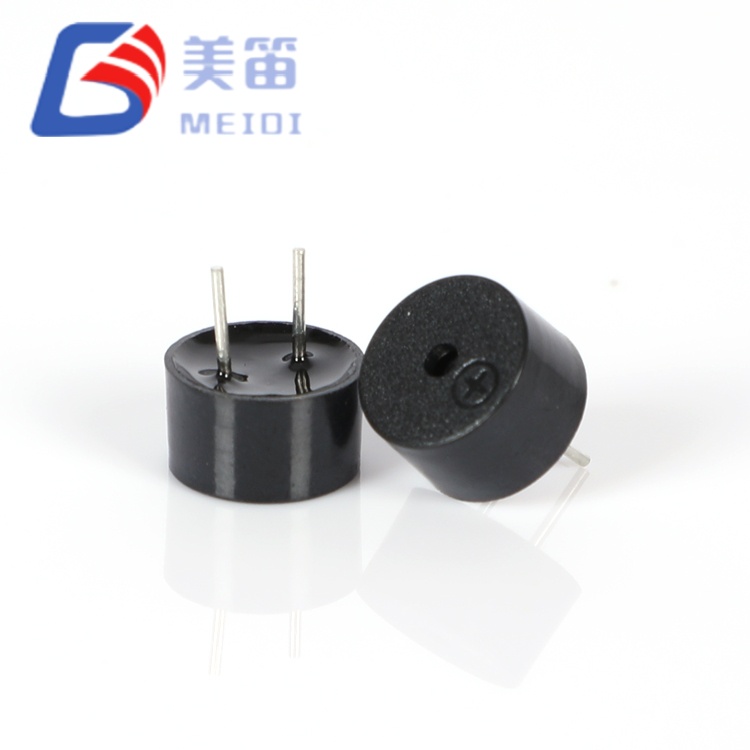

QMB-09A-03		3	1,5-4,5	≥85	≤80	16±5	2700±300	-20~+70	0.68	Ø9,0 × 4,2
QMB-09A-05		5	3~7	≥85	≤60	42±5	2700±300	-20~+70	0.68	Ø9,0 × 4,2

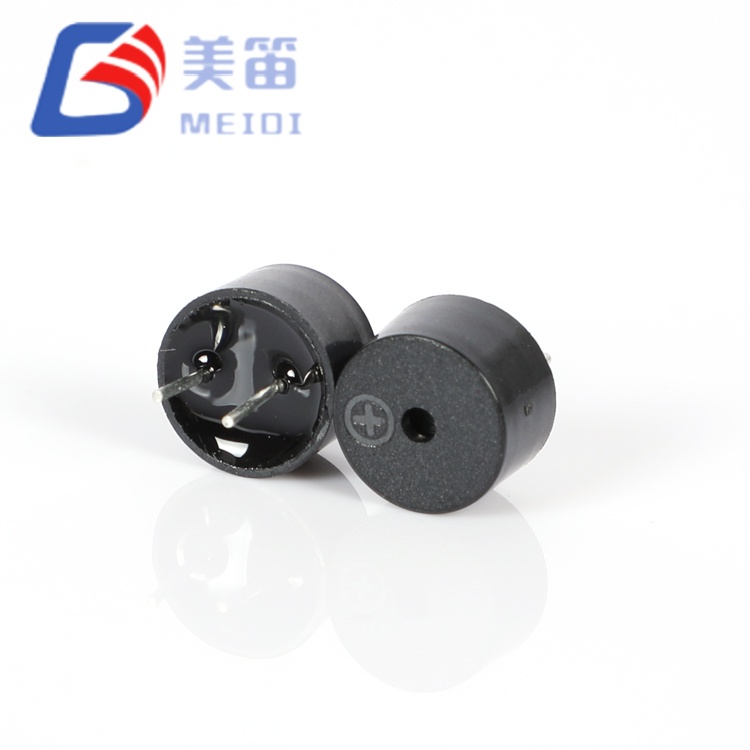

QMB-09B-03		3	1,5-4,5	≥85	≤80	16±5	2700±300	-20~+70	0.71	Ø9,0 × 5,5
QMB-09B-05		5	3~7	≥85	≤60	42±5	2700±300	-20~+70	0.71	Ø9,0 × 5,5
