Tarkkuuspietsosähköinen Pogo Pin -sarja elektronisiin liitäntöihin

Jiangsu Meidion erikoistunut sähkömagneettisten ja pietsosähköisten laitteiden tutkimukseen, kehittämiseen ja valmistukseen summeri tuotteet. Kokemusta akustisten komponenttien valmistuksesta ja räätälöidystä elektroniikasta Meidi tukee asiakkaita teknisten ratkaisujen alustavasta arvioinnista prototyyppien kehittämiseen ja massatuotantoon.

Pietsosähköisissä Pogo Pin -sarjan summereissa omistetut projektiinsinöörit auttavat jousitappirakenteen ja akustisten parametrien valinnassa vahvistus, iskunkeston arviointi ja mukautetut nastaryhmävaatimukset. Tukee an älykäs tuotantolaitos ja ammattimainen testauslaitteet, Meidi pystyy käsittelemään sekä tarkkuusprototyyppejä että suuria tuotantotilauksia erilaisiin teollisiin sovelluksiin.

Yritys integroi avuksi tuotesuunnittelun, valmistuksen, laadunvalvonnan ja teknisen tuen Asiakkaat saavuttavat vakaan akustisen suorituskyvyn ja luotettavan mekaanisen integraation vaativissa olosuhteissa toimintaympäristöt.

Tuotteen kuvaus

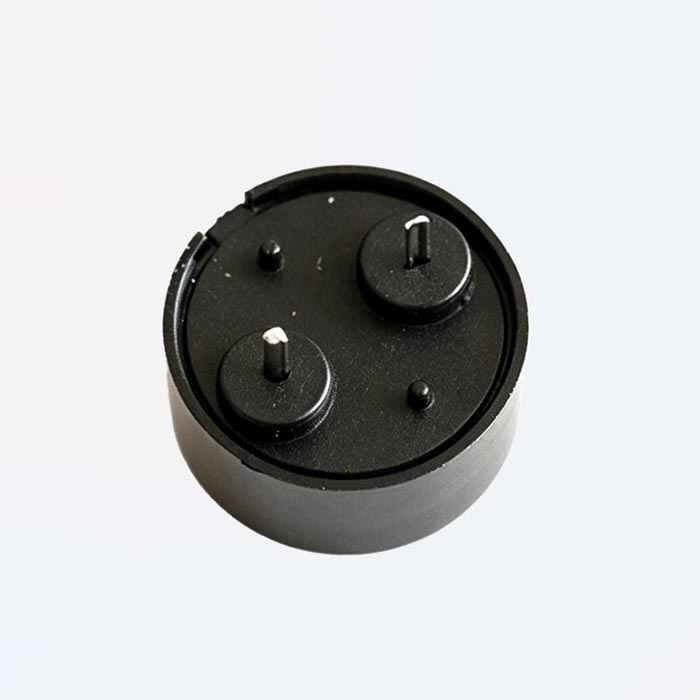

Jousitappirakenne suunniteltu turvalliseen sähkökontaktiin

Pietsosähköiset jousitappisarjan summerit ovat erityisiä akustisia komponentteja, jotka on kehitetty sovelluksiin joissa perinteiset juotetut liitokset tai kiinteät asennustavat eivät välttämättä tarjoa riittävää luotettavuutta. Nämä tuotteet yhdistävät pietsosähköisen keraamisen muuntimen tekniikan jousikuormitteiseen koskettimeen rakenne parantaa asennuksen joustavuutta ja liitännän vakautta.

Jousitappikokoonpano ylläpitää johdonmukaista sähköistä kosketusta sallien samalla tietyn tason mekaaninen toleranssi. Tämä muotoilu auttaa vähentämään tärinän, iskujen, tai toistuva mekaaninen liike, jolloin summerit sopivat teollisuuslaitteisiin, modulaarisia elektroniset järjestelmät, testauslaitteet ja muut luotettavaa asennusta vaativat sovellukset.

Standardiin verrattunaPassiivinen pietsosähköinen summerimallit, jousitappirakenne tarjoaa lisäjoustavuutta mekaanisen asennuksen ja komponenttien vaihto.

Luotettava akustinen suorituskyky mekaanisessa rasituksessa

Integroitu pietsosähköinen muunnin mahdollistaa selkeän ja tasaisen akustisen ulostulon pienellä teholla kulutukseen. Jousiliitin auttaa säilyttämään tuotteen vakauden, kun summeri on alttiina jatkuva tärinä, kuljetusvaikutukset ja lämpötilan vaihtelut.

Tätä mallia käytetään yleisesti laitteissa, kuten:

• Teollisuuden ohjausjärjestelmät
• Kuljetusvälineet
• Automaattiset koneet
• Testaus- ja mittauslaitteet
• Raskaat elektroniset laitteet

Sovellukset, jotka vaativat kompaktin integroinnin ja luotettavia varoitussignaaleja, voivat valita tämän tyyppinen summeri perinteisten langallisten asennusratkaisujen sijaan.

Joustava räätälöinti eri sovelluksiin

Jiangsu Meidi tarjoaa räätälöintituen asiakkaan vaatimusten mukaan, mukaan lukien jousitappi mitat, tappien järjestely, sähkökoskettimen suunnittelu, akustiset parametrit ja kotelon rakenne säätöjä.

Ennen massatuotantoa voidaan suorittaa prototyypin tarkastus tuotteen yhteensopivuuden arvioimiseksi asiakkaan laitesuunnittelun kanssa. Modulaarinen käyttöliittymä helpottaa asennusta, vaihtoa, ja huolto, mikä auttaa parantamaan palvelun tehokkuutta laitteiden käytön aikana.

Erilaisia akustisia komponenttiratkaisuja vertaileville asiakkaille Meidi toimittaa myös niihin liittyviä tuotteita kutenPietsosähköinen summerija Pietsosähköiset Pogo Pin -sarjan tuotteet erilaisiin asennustarpeisiin.

Tyypilliset sovellukset

Pietsosähköisiä jousitappisarjan summereita käytetään laitteissa, joissa on kompakti asennus ja mekaaninen luotettavuus ovat tärkeitä. Tyypillisiä sovellusalueita ovat:

• Teollisuuden automaatiolaitteet
• Elektroniset ohjauskaapit
• Viestintälaitteet
• Lääketieteelliset ja testauslaitteet
• Kuljetusjärjestelmät
• Erikoiskoneet

Jousikosketinrakenne tekee näistä summereista sopivia ympäristöihin, joissa tärinä toistuu kokoonpano tai rajallinen asennustila voi vaikuttaa perinteisiin summerin asennustapoihin.

Tekniset näkökohdat ennen valintaa

Kun valitset pietsosähköisen jousisummen, insinöörit arvioivat yleensä useita tekijöitä, mukaan lukien:

• Vaadittu äänenpainetaso ja -taajuus
• Asennustilaa käytettävissä
• Käyttöjännitevaatimukset
• Tärinä ja ympäristöolosuhteet
• Pin-kokoonpano ja mekaaninen käyttöliittymä

Meidin suunnittelutiimi tukee asiakkaita spesifikaatioiden vahvistusvaiheessa varmistaakseen valittu summeri vastaa kohdelaitteiston sähköisiä ja mekaanisia vaatimuksia.

FAQ

K: Mikä on tärkein ero jousisummerien ja tavallisen pietsosähköisen summerin välillä?

V: Jousitappisummeri käyttää jousikuormitettua kosketinrakennetta parantamaan liitännän vakautta sovellukset, joihin liittyy tärinää tai toistuvaa mekaanista rasitusta. VakioPietsosähköinen summerimallit asennetaan yleensä nastojen, johtojen tai kiinteiden liittimien kautta tuotteen suunnittelusta riippuen.

K: Voiko Meidi räätälöidä jousitappijärjestelyä tiettyjä laitemalleja varten?

V: Kyllä. Jiangsu Meidi tukee räätälöityjä jousitappirakenteita, tappien asetteluja, mekaanisia mittoja, ja akustiset vaatimukset asiakkaan sovellusolosuhteiden mukaan, mukaan lukien prototyyppi tarkastus ennen tuotantoa.

K: Soveltuvatko pietsosähköiset jousisummittimet tärinäpitoisiin ympäristöihin?

V: Ne on suunniteltu sovelluksiin, joissa vaaditaan vakaata sähköistä kosketusta mekaanisesti liikettä tai tärinää. Lopullisen tuotteen valinnan tulee perustua todellisiin käyttöolosuhteisiin ja luotettavuusvaatimukset.

K: Mitä vastaavia summerituotteita Meidi valmistaa?

V: Meidi valmistaa erilaisia ​​akustisia komponentteja, mmPassiivinen pietsosähköinen summeri, Piezo keraaminen summerielementti, sähkömagneettiset summerit ja räätälöidyt summeriratkaisut teollisiin ja elektronisiin sovelluksiin.

Alla olevassa taulukossa on lueteltu kaikki tämän sarjan tuotteiden standarditiedot. Räätälöidyt ratkaisut ovat saatavilla pyynnöstäsi; ota rohkeasti yhteyttä lisämuokkausvaatimuksia varten.

Malli	Tuotekuva	Nimellisjännite (Vp-p)	Käyttöjännite (Vp-p)	Äänenpainetaso @10cm (dB)	Käyttövirta (mA)	Resonanssitaajuus (Hz)	Käyttölämpötila (℃)	Paino (g)	Mitat (mm)
HNR-1207 PA6.5		5	1-30	≥80 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000±500	-20~+70	0,66±0,2	Ø12,5 × 7,0
HNR-1207 PA7.5		5	1-30	≥80 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000±500	-20~+70	0,66±0,2	Ø12,5 × 7,0

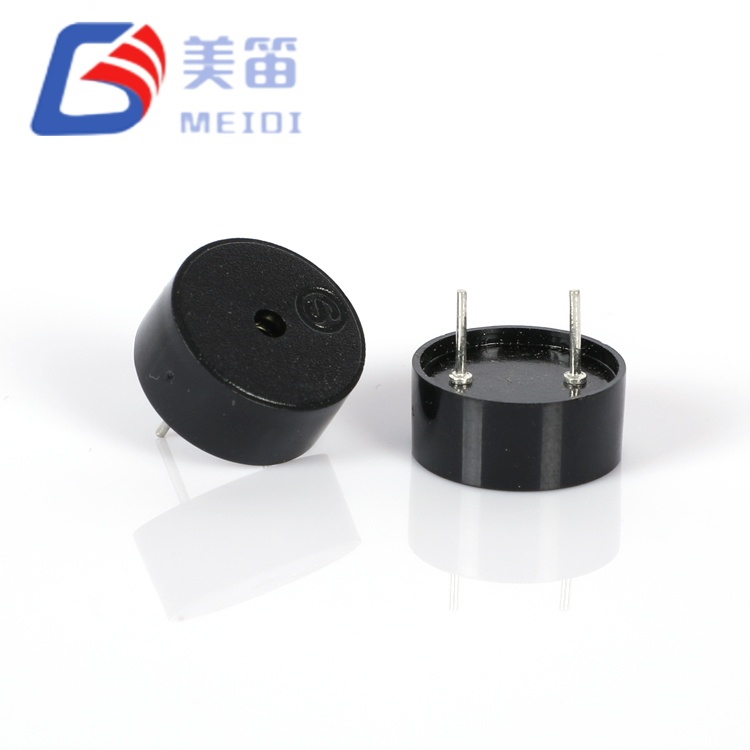

HNR-1255 PA5.0		5	1-30	≥80 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000±500	-20~+70	0,60±0,2	Ø12,5×5,5

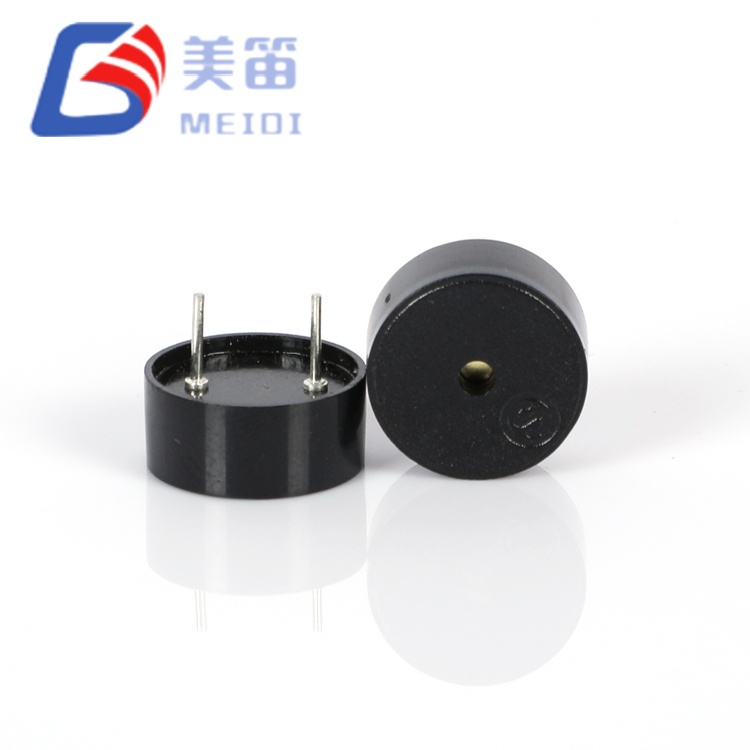

HNR-1255 PA6.5		5	1-30	≥80 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000±500	-20~+70	0,60±0,2	Ø12,5×5,5
HNR-1404 PA7.5		5	1-30	≥80 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000	-20~+70	0,67±0,1	Ø13,8 × 4,0

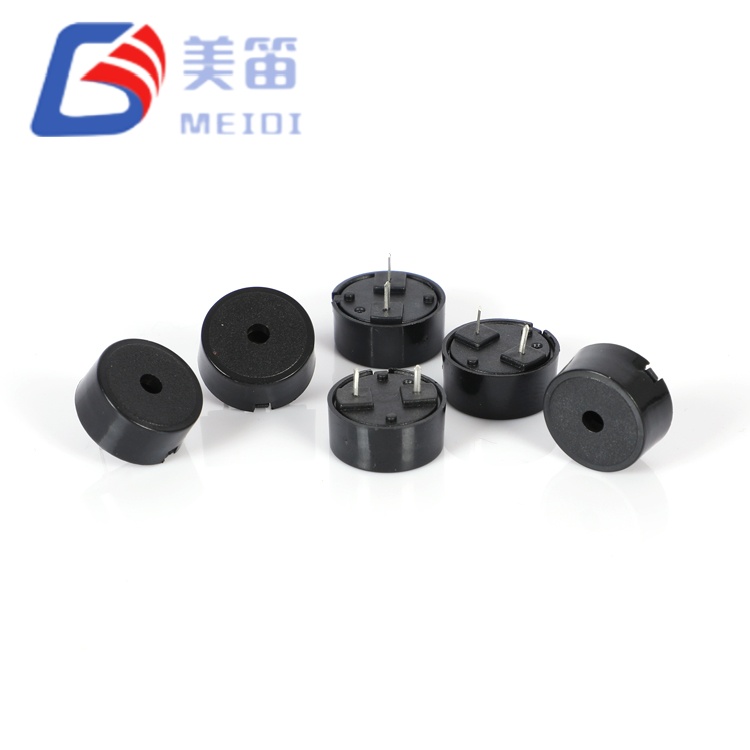

HNR-1407 PA7.5		5	1-30	≥85 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000±500	-20~+70	0.85	Ø14,0 × 6,7

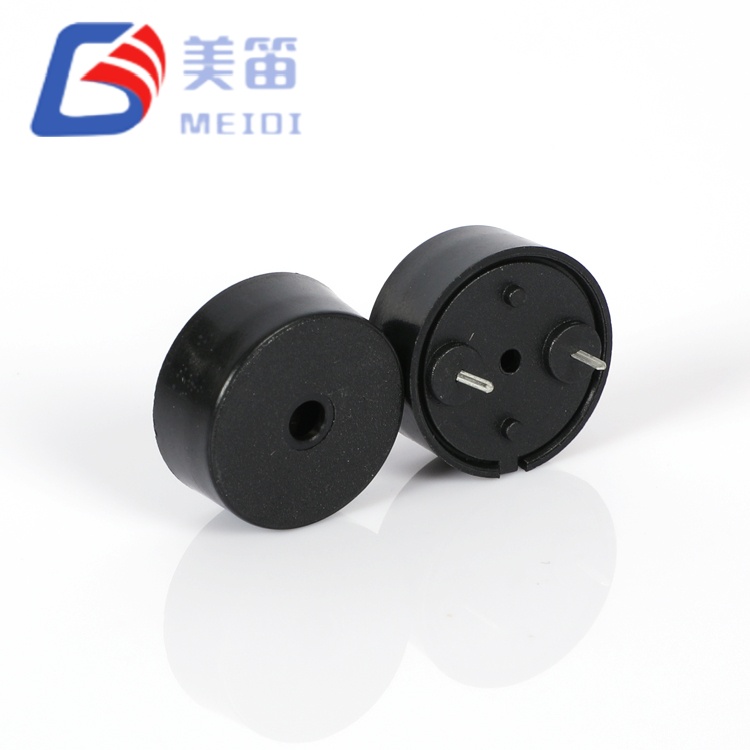

HNR-1707 PA10		5	1-30	≥85 @4000Hz 5Vp-p	≤10 @4000Hz 5Vp-p	4000	-20~+70	1.35	Ø17,0 × 7,5
