Summerin kytkeminen ja käyttäminen: Johdotusopas aktiiviselle, passiiviselle, pietso- ja magneettisuudelle (2026)

Summeripiirin kytkeminen näyttää triviaalilta, kunnes ensimmäinen prototyyppi vaimenee, nollaa mikro-ohjaimen tai polttaa transistorin. Syy, miksi useimmat summeripiirin häiriöt tapahtuvat, ei ole komponentti - se sekoittaa signaalityyppejä. Aktiivinen summeri haluaa tasaisen tasavirran; passiivinen summeri haluaa neliöaallon; pietsoelementti käyttäytyy kuin kondensaattori, kun taas magneettikela potkaisee jännitteen, kun se on kytketty pois päältä. Tämä vuoden 2026 opas näyttää, kuinka summeripiiri kytketään ja ohjataan oikein jokaisessa yleisessä perheessä todellisilla taajuusmuuttajapiiritopologioilla, vianetsintätaulukolla ja tarkistetuilla MEIDI-spesifikaatioilla.

1. Summerityypit yhdellä silmäyksellä: aktiivinen vs passiivinen, pietso vs magneettinen

Ennen kuin rakennat summeripiiriä, selvitä, mitä sinulla todella on. Neljä perhettä käyttäytyvät eri tavalla penkillä, ja johdotuksen ratkaisee kaksi kysymystä: onko siinä sisäänrakennettu oskillaattori ja syntyykö ääni keraamisesta levystä vai kelasta?

Puhdas tapa erottaa ne toisistaan ​​penkillä: liitä osa 5 V DC -syöttöön. Jos se piippaa välittömästi, se on aktiivinen. Jos se pysyy äänettömänä, se on passiivinen ja tarvitsee taajuuslähteen – juuri sen ansan, joka saa ensimmäisen summeripiirin näyttämään rikki.

2. Mitä tarvitset ennen summeripiirin kytkemistä

Luotettava summeripiiri on rakennettu lyhyestä, ennustettavasta materiaalilistasta. Et tarvitse paljon, mutta jokaisella osalla on tehtävänsä:

• Summeri— anturi (pietso tai magneettinen, aktiivinen tai passiivinen).
• Virtalähde— säädelty DC, tyypillisesti 3 V, 5 V tai 12 V, sovitettu osan nimellisarvoon.
• Mikro-ohjain tai kytkin— Arduino, ESP32 tai yksinkertainen painike signaalin portittamiseen.
• Virtaa rajoittava vastus (100 Ω)— Suojaa MCU GPIO:ta ajettaessa pietsoa suoraan.
• NPN-transistori (2N2222 / BC547) + 1 kΩ kantavastus— toimii kytkimenä suurempivirtakuormille.
• Flyback-diodi (1N4148)— välttämätön magneettikelojen yli absorboimaan takaisin-EMF:ää.
• Leipälauta, jumpperijohdot, yleismittari- kokoonpanoon ja vianetsintään.

3. Kuinka kytkeä aktiivinen summeri (piezo ja magneettinen)

Aktiivinen summeri sisältää jo oskillaattorinsa, joten summeripiiri on vain virtakytkin. Loukku on napaisuus.

3.1 Aktiivinen pietsojohdotus

Tunnista positiivinen johto (pidempi johto tai "+"-merkki). Kytke se signaaliin/VCC:hen ja negatiivinen johto GND:hen. Aseta tappi ArduinossaKORKEAkuulostaa,MATALAlopettaa. Oskillaattorikoodia ei tarvita – sisäinen piiri tekee työn.

3.2 Aktiivinen magneettijohdotus

Sama logiikka pätee, mutta magneettinen aktiivinen summeri kuluttaa enemmän virtaa. Jos se on mitoitettu alle noin 30 mA, voit usein ajaa sen GPIO-nastasta 100 Ω vastuksen läpi; Tämän lisäksi käytä transistoria, jotta et ylikuormita mikro-ohjainta. Joka tapauksessa, pidä napaisuus oikeana.

4. Passiivisen summerin käyttäminen (piezo ja magneetti)

Passiivisessa summerissa ei ole oskillaattoria, joten summeripiirin tulee tuottaa ääni. Tässä tulee käyttöön PWM tai toimintogeneraattori.

4.1 Passiivinen pietsokäyttö

Liitä toinen johto PWM-yhteensopivaan nastaan ​​ja toinen GND:hen. Käytäääni (pin, taajuus, kesto)toimii Arduinossa tai tuottaa neliöaallon resonanssitaajuudella. Koska pietso on kapasitiivinen, flyback-diodia ei tarvita, ja sarjavastus on valinnainen, mutta suojaa nastaa.

4.2 Passiivinen magneettinen käyttö

Passiivinen magneettisummeri on induktiivinen. Aja se neliöaaltolla transistorin läpi ja aseta 1N4148 flyback-diodi kelan yli (katodi positiiviselle puolelle). Ilman diodia romahtava magneettikenttä nostaa jännitteen takaisin mikrokontrolleriisi signaalin pysähtyessä.

5. Summeripiiriaseman topologiat: GPIO vs transistori vs Push-Pull

Oikea aseman topologia riippuu siitä, kuinka voimakkaan summerin pitää olla ja kuinka paljon virtaa lähde pystyy syöttämään.

Maksimaalisen SPL:n saavuttamiseksi push-pull-aste kaksinkertaistaa elementin huipusta huippuun -jännitteen, mikä nelinkertaistaa akustisen tehon ja lisää noin 6 dB. Tätä topologiaa käytetään ulko- ja teollisuushälyttimissä, joissa jokainen desibeli on tärkeä.

6. SMD-summerin kytkeminen piirilevyyn

Pinta-asennettavat summerit, kuten MEIDI HN-9042W (9 × 4,2 mm:n magneettinen passiivinen SMD) tai MLT-1230 (piezo SMD), sijoitetaan poimintamenetelmällä ja sulatetaan uudelleen muun levyn kanssa. Kaksi sääntöä pitävät summeripiirin luotettavana tuotannossa:

• Seuraa reflow-profiilia.Pietso- ja magneettiset SMD-osat ovat lämpöherkkiä; pysy suositellun huippulämpötilan ja ajan sisällä.
• Huomioi akustinen onkalo.Suljettu taustaäänenvoimakkuus elementin takana voi lisätä resonanssia 6–10 dB, kun taas litteä paneelikiinnike voi vaimentaa sitä. Testaa lopullisessa kotelossa ennen asettelun lukitsemista.

7. Aidot MEIDI-summerin tekniset tiedot

Alla olevassa taulukossa käytetään vahvistettuja parametreja MEIDIn yhdistetystä luettelosta – ei arvioituja arvoja. Nämä ovat osia, jotka todella sijoittaisit rakentaessasi summeripiiriä valikoimastamme.

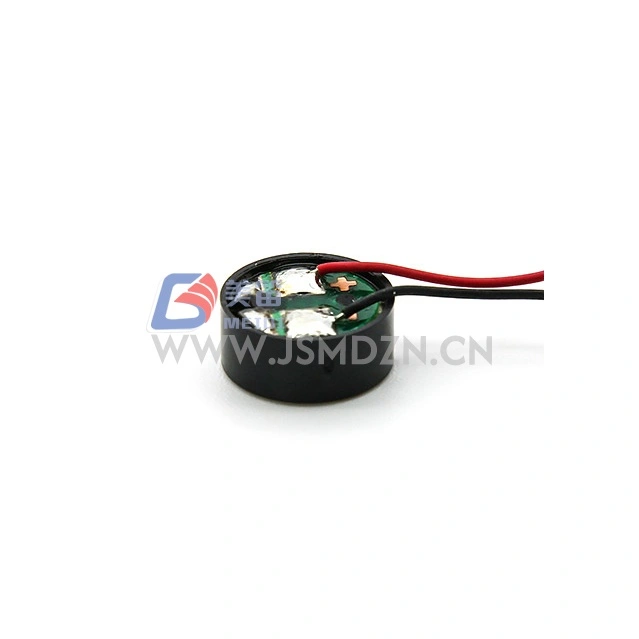

Jos haluat syvemmän katsauksen SMD:n passiiviseen osaan, katso oppaamme9×4,2 mm SMD sähkömagneettinen passiivinen summeri, ja pietsovalinnasta katsomukautettu pietsosähköinen summeri & OEM-opas.

8. Summeripiirin vianmääritys

Useimmat summeripiirin kenttähäiriöt liittyvät lyhyeen luetteloon syistä. Käytä tätä taulukkoa ennen kuin vaihdat osia summeripiirissä.

9. Yleisiä virheitä, jotka tappavat summeripiirin

• Väärä signaalityyppi.Passiivinen tarvitsee värähtelevän signaalin; aktiivinen tarvitsee DC:tä. Niiden sekoittaminen on yleisin äänettömän summerin syy.
• Ei flyback-diodia magneettisissa osissa.Kelan taka-EMF tuhoaa lopulta ohjaustapin.
• Magneettinen ajo suoraan GPIO:lta.Virta ylittää nastan turvallisen arvon – käytä transistoria.
• Resonanssin huomioimatta jättäminen.Passiivinen summeri, joka ohjataan 500 Hz pois resonanssipisteestään, voi pudota 10–15 dB.
• SMD ylikuumenee uudelleenvirtauksen aikana.Seuraa profiilia tai elementti depolarisoituu.

10. Usein kysytyt kysymykset

Tarvitsenko vastuksen pietsosummerilla?

Tavallinen pietsosummeri on kapasitiivinen kuorma, eikä se yleensä tarvitse sarjavirtaa rajoittavaa vastusta LEDin tapaan. Pieni 100 ohmin vastus MCU-nastan ja summerin välissä on edelleen hyvä käytäntö GPIO:n suojaamiseksi. Magneettiset summerit ottavat tasaista virtaa ja tarvitsevat sen sijaan flyback-diodin ja usein transistorin.

Voinko kytkeä summerin suoraan Arduino-nastan?

Vain pienivirtaisia ​​aktiivisia piezo- tai SMD-summereita, joiden teho on alle noin 30 mA, voidaan ohjata suoraan GPIO-nastasta. Magneettisissa summereissa ja passiivisissa tyypeissä, jotka tarvitsevat enemmän virtaa, on käytettävä NPN-transistoria tai MOSFET-ohjainta sekä flyback-diodia, muuten voit vahingoittaa mikro-ohjainta.

Pitäisikö minun valita aktiivinen vai passiivinen summeri?

Valitse aktiivinen summeri, kun tarvitset vain kiinteän yksittäisen äänen ja haluat yksinkertaisimman johdotuksen – se kuuluu heti, kun tasavirta kytketään. Valitse passiivinen summeri, kun tarvitset melodioita, vaihtuvaa sävelkorkeutta tai hälytyskuvioita, koska sitä ohjaa ulkoinen neliöaalto tai PWM-signaali.

Miksi passiivinen summeri vain napsahtaa äänimerkin sijaan?

Passiivinen summeri tuottaa ääntä vain, kun se vastaanottaa värähtelevän signaalin, kuten PWM-neliöaallon. Jos syötät sitä tasaisesti tai jos virtalähde ruskistuu, kuulet napsahduksen ilman ääntä. Käytä tone()-toimintoa tai taajuusgeneraattoria summerin resonanssitaajuudella.

Mitä sertifikaatteja luotettavalla summerivalmistajalla tulee olla?

Vientiluokan komponenttien osalta sinun tulee etsiä ISO 9001- ja ISO 14001 -laatu- ja ympäristöhallintaa sekä RoHS- ja REACH-vaatimustenmukaisuutta vaarallisten aineiden rajoitusten osalta. MEIDI noudattaa ISO 9001-, ISO 14001-, RoHS- ja REACH-standardeja koko pietso- ja magneettisummerivalikoimassaan.

Käsikirjoitus: Haya Liu, MEIDI. Tämä 2026 kytkentäopas on osa summerisovellussarjaamme. Aiheeseen liittyvää luettavaa:Sähkömagneettinen summeri: toimintaperiaate ja valinta.
