Insinööritiimi takanaMEIDI's sähkömagneettiset summerit on suunnitellut ja jalostellut magneettisia akustisia komponentteja yrityksen alkuvuosista lähtien. Sen sijaan, että käsittelisi näitä hyödykeosina, kehitysryhmä ylläpitää erityistä sähkömagneettista laboratoriota, jossa kelojen käämitysjännitystä, kalvon hehkutusprofiileja ja magneettisten välien toleransseja tutkitaan ja optimoidaan. Tämä jatkuva työ syöttyy suoraan tuotantolinjalle, mikä auttaa vähentämään yksiköiden välistä vaihtelua ja pitämään suorituskyvyn kapealla alueella jopa suurilla volyymeillä.
Sähkömagneettiset summerit ohjaavat virtaa tarkkuuskäämin, joka on sijoitettu lähelle kestomagneettia ja ohutta ferromagneettista kalvoa, läpi. Jokainen virtapulssi luo magneettisen vetovoiman, joka taivuttaa kalvoa; kun pulssi pysähtyy, pallea pompoaa. Tämä sykli toistuu mekaanisen järjestelmän resonanssitaajuudella tuottaen äänen, joka on tyypillisesti matalampi ja luonteeltaan täyteläisempi kuin mitä vastaavan kokoinen pietsosähköinen elementti synnyttäisi. Kelan impedanssi, kalvon paksuus ja ontelon tilavuus tasapainotetaan huolellisesti suunnittelun aikana tasaisen äänenpainetason aikaansaamiseksi pitäen samalla virrankulutuksen yhteisten tehokiskojen rajoissa.

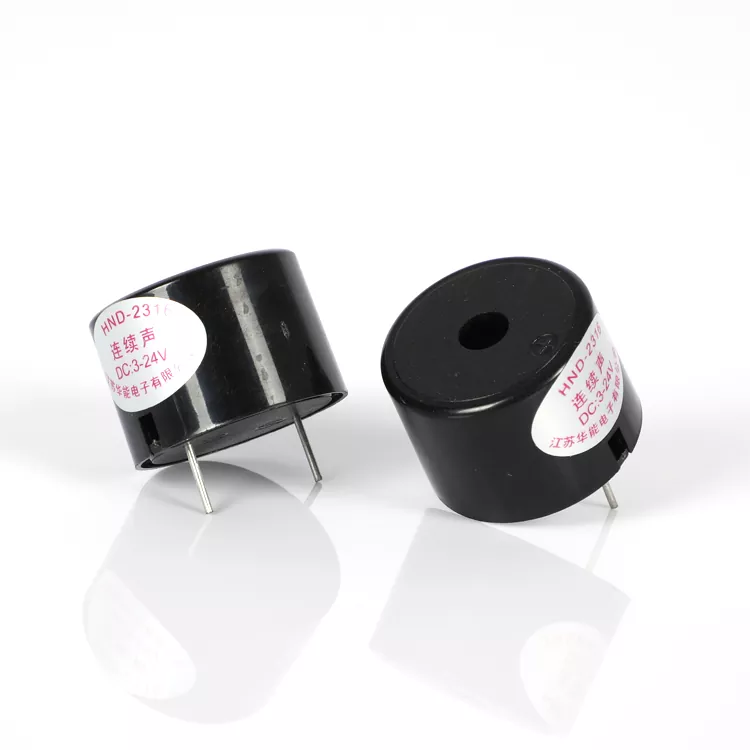

A magneettinen aktiivinen summeriintegroi oskillaattorisirun suoraan kelakokoonpanoon. Tasaisen äänen lähettämiseen tarvitaan vain 1,5–24 V:n tasajännite, mikä tekee näistä osista erityisen yleisiä kodinkoneissa ja turvapaneeleissa, joissa yksinkertaisuutta arvostetaan. Amagneettinen passiivinen summerijättää pois oskillaattorin, joten käyttäjän on syötettävä neliöaalto- tai PWM-signaali oikealla taajuudella. Tämä lähestymistapa antaa täyden hallinnan äänen ja äänenvoimakkuuden suhteen, ja se on usein parempi malleissa, joissa on jo äänisignaaleja tuottava mikro-ohjain. Vastaavat pinta-asennusversiot, kuten SMD magneettinen aktiivinen summeri ja SMD magneettinen passiivinen summeri, sisältävät samat akustiset ominaisuudet reflow-yhteensopiviin pakkauksiin automaattista kokoonpanoa varten.
Sähkömagneettista summeria valittaessa nimellisjännite ja kelan impedanssi määräävät, kuinka paljon virtaa ohjainportaan on saatava. Pienemmän impedanssin kelat tuottavat suuremman äänen, mutta kuluttavat enemmän tehoa, joten akkukäyttöiset mallit saattavat suosia korkeamman impedanssin versiota, vaikka äänitasoa olisi hieman alennettu. Resonanssitaajuus on mekaanisesti kiinteä, tyypillisesti 200 Hz - 3 kHz ikkunassa, ja kotelon akustiikka voi vahvistaa tai vaimentaa tiettyjä harmonisia. Malleissa, joissa käytetään myös pietsosähköisiä summereita tai summerielementtejä eri ääniä varten, sähkömagneettinen yksikkö käsittelee usein matalataajuisia hälytyksiä, kun taas pietsosähköinen elementti peittää korkeammat kaistat.
Sähkömagneettisia summereita löytyy aina, kun tarvitaan selkeää, läpitunkevaa hälytystä. Autoelektroniikassa ne tarjoavat turvavyökellot ja pysäköintitunnistimen varoitukset, jotka toimivat luotettavasti ajoneuvon ohjaamon suurissa lämpötilavaihteluissa. Lääketieteelliset laitteet, kuten potilasmonitorit ja infuusiopumput, erottuvat taustamelusta erottuakseen selkeästä sävystään. Ohjainkaappiin asennetut teollisuushälytinsummerit toimivat vikailmaisimina tehdaskerroksissa, kun taas kuluttajatuotteet, kuten mikroaaltouunit ja ilmastointilaitteet, käyttävät niitä yksinkertaiseen käyttäjäpalautteeseen. Kyky tuottaa voimakasta tehoa pienjännitelähteestä tekee niistä myös sopivia kannettaviin ja akkukäyttöisiin laitteisiin.
Mikä pitää sähkömagneettisen summerin äänen yhtenäisenä erästä toiseen?
Johdonmukaisuus syntyy tärkeimpien muuttujien hallinnasta valmistuksen aikana. Kelan käämityskierrokset lasketaan ja tarkistetaan, kalvon metalli hehkutetaan kiinteän lämpöprofiilin alla ja magneettirako asetetaan go/no-go-mittarilla. Jokaisesta erästä otetaan näytteitä taajuudesta ja äänenpainetasosta, ja tiedot tarkistetaan tilastollisiin rajoihin ennen erän lähettämistä.
Voiko kelan vastusta mukauttaa?
Kyllä. Volyymitilauksissa käämi voidaan käämittää eri resistanssiarvoon vastaamaan tiettyä käyttöjännitettä tai nykyistä budjettia. Akustinen lähtö karakterisoidaan sitten uudelleen sen varmistamiseksi, että äänenpaine ja taajuus vastaavat edelleen tavoitetta.
Onko piirilevyn kokoonpanon aikana erityisiä käsittelyvaatimuksia?
Läpireikä- ja SMD-sähkömagneettiset summerit noudattavat vakiojuottoprofiileja, mutta kalvo on esillä etuaukon kautta. Flux, puhdistusliuotin tai liima tulee pitää poissa ääniportista. Automaattisissa pesuprosesseissa voidaan käyttää väliaikainen tiiviste, jos summeri ei ole tiivistettyä tyyppiä.
