Jiangsu Meidi Intelligent Technology Co., Ltd.on erikoistunut pietsosähköisten keramiikan valmistukseen yli vuosikymmenen ajan. ISO 9001 -sertifioidulla laitoksellamme on edistyksellisiä automatisoituja tuotantolinjoja, jotka tarjoavat poikkeuksellisen yhtenäisyyden ja luotettavuuden jokaisessa erässä. Asiantuntijatiimi tarjoaa kattavaa teknistä apua tuotteiden valinnasta prototyyppien validointiin ja varmistaa, että projektisi saa asiantuntevaa ohjausta jokaisessa vaiheessa.
Piezo-keraamiset summerielementit toimivat perustavanlaatuisina äänimerkkikomponentteina monissa elektronisissa sovelluksissa. Nämä kompaktit, kustannustehokkaat elementit luovat selkeitä ääniä, kun niitä ohjaa ulkoinen värähtelypiiri, joten ne sopivat hyvin tee-se-itse-projekteihin, onnittelukortteihin, leluihin, kodinkoneisiin ja pieniin elektronisiin laitteisiin.
Ne on valmistettu tarkoista pietsosähköisistä keraamisista materiaaleista, ja ne tarjoavat tasaisen akustisen suorituskyvyn minimaalisella virrankulutuksella. Käytetäänpä perushälytyspiireissä tai mukautettuihin äänimoduuleihin integroituja, nämä summerielementit tarjoavat luotettavan äänentoiston ohuessa ja kevyessä muodossa.
Niiden monipuolisuus ja helppo integrointi tekevät niistä suositun valinnan suunnittelijoille, jotka etsivät yksinkertaisia mutta tehokkaita äänipalauteratkaisuja erilaisiin kuluttaja- ja teollisuustuotteisiin. Saatavana useita halkaisijoita ja paksuuksia, ne tukevat erilaisia asennuskokoonpanoja, jotka sopivat erilaisiin piirilevyasetteluihin ja kotelointiin.
A summeri elementtikoostuu ohuesta pietsosähköisestä keraamisesta kiekosta, joka on kiinnitetty metallisubstraattiin - tyypillisesti messinkiin tai nikkeliseokseen. Kun levyn yli syötetään elementin resonanssitaajuudella oleva vaihtojännite, keraaminen materiaali laajenee ja supistuu, jolloin koko kokoonpano taipuu ja tärisee. Tämä mekaaninen tärinä syrjäyttää ilman elementin ympäriltä ja tuottaa kuuluvan äänen. Elementti itsessään on passiivinen ja vaatii ulkoisen värähtelypiirin sen käyttämiseksi; piiritaajuuden on vastattava elementin luonnollista resonanssitaajuutta, yleensä 2–6 kHz:n alueella, jotta päästään kovimpaan ulostuloon.
Vakioelementtejä tarjotaan halkaisijaltaan 12–50 mm ja paksuuksina 0,2–0,6 mm. Yleiset resonanssitaajuudet vaihtelevat välillä 2,0 kHz - 6,5 kHz ja äänenpainetasot 75–95 dB mitattuna 10 cm:ssä. Elementit voidaan toimittaa lyijyjohdoilla tai ilman niitä, esitinastetuilla juotostyynyillä tai nastaliittimillä läpireiän PCB-asennukseen. Volyymitilauksissa voimme säätää halkaisijaa, paksuutta, resonanssitaajuutta ja kapasitanssia vastaamaan erityisiä suunnitteluvaatimuksia.
Nämä summerielementit näkyvät monissa tuotteissa, jotka tarvitsevat yksinkertaisen, vähätehoisen äänimerkin:
Tuotantoprosessissa sekoitetaan pietsosähköisiä jauheita, muodostetaan keraamiset kerrokset, asetetaan elektrodeja ja liimataan keramiikka metallisubstraattiin. Jokainen erä testataan kapasitanssin, impedanssin ja resonanssitaajuuden suhteen ennen vapauttamista. ISO 9001 -sertifioitu prosessi sisältää sisäänrakennetut mittatarkistukset ja näytepohjaisen akustisen tarkastuksen, mikä varmistaa tasaisen suorituskyvyn tuotantoajon aikana.
K: Mitä halkaisijoita ja paksuuksia on saatavilla pietsosähköisille keraamisille summerielementeillesi?
V: Tarjoamme kattavan valikoiman vakiokokoja ja pystymme täyttämään mukautetut mittavaatimukset. Ota yhteyttä suunnittelutiimiimme ja kysy PCB-asettelu- tai kotelosuunnittelutarpeesi räätälöityjä suosituksia varten.
K: Mitä eroa on passiivisen pietsosähköisen summerin ja aktiivisen summerin välillä?
V: Passiivinen pietsosähköinen elementti tarvitsee ulkoisen ohjauspiirin tuottaakseen ääntä — piirin on tuotettava vuorottelusignaali elementin resonanssitaajuudella. Aktiivinen summeri sisältää sisäänrakennetun oskillaattorin ja vaatii vain tasajännitteen jatkuvan tai pulssiäänen lähettämiseen.
K: Voiko nämä elementit juottaa suoraan piirilevyyn?
V: Kyllä. Metallisubstraatti voidaan juottaa käsin tai reflow-juottamalla. Suosittelemme juotoslämpötilaa alle 260°C ja kosketusaikaa alle 3 sekuntia, jotta vältetään keraamisen materiaalin lämpöpurkautuminen. Esitinatut liittimet ja johdinvaihtoehdot ovat saatavilla yksinkertaistamaan kokoonpanoprosessia.
Alla olevassa taulukossa on lueteltu kaikki tämän sarjan tuotteiden standarditiedot. Räätälöidyt ratkaisut ovat saatavilla pyynnöstäsi; ota rohkeasti yhteyttä lisämuokkausvaatimuksia varten.
| Malli | Tuotekuva | Resonanssitaajuus (kHz) | Vapaa kapasitanssi (pF) | Ekvivalenttivastus (Ω) | Dielektrinen häviö (ruskeanruskea δ) | Käyttölämpötila (°C) | Alustan materiaali | Mitat (mm) |

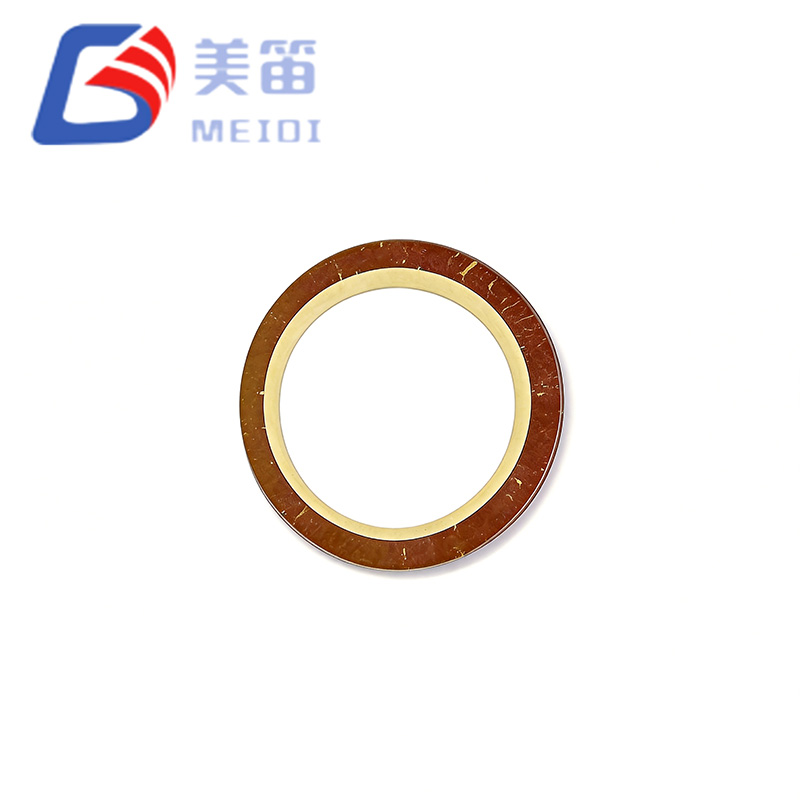

| FT-11T-7.8A1 |
|
7,8±1,0 | 12000±30 % (120 Hz:llä) | ≤500 | ≤5 % | -20~+70 | Messinki | Ø 11,0 × 0,18 |

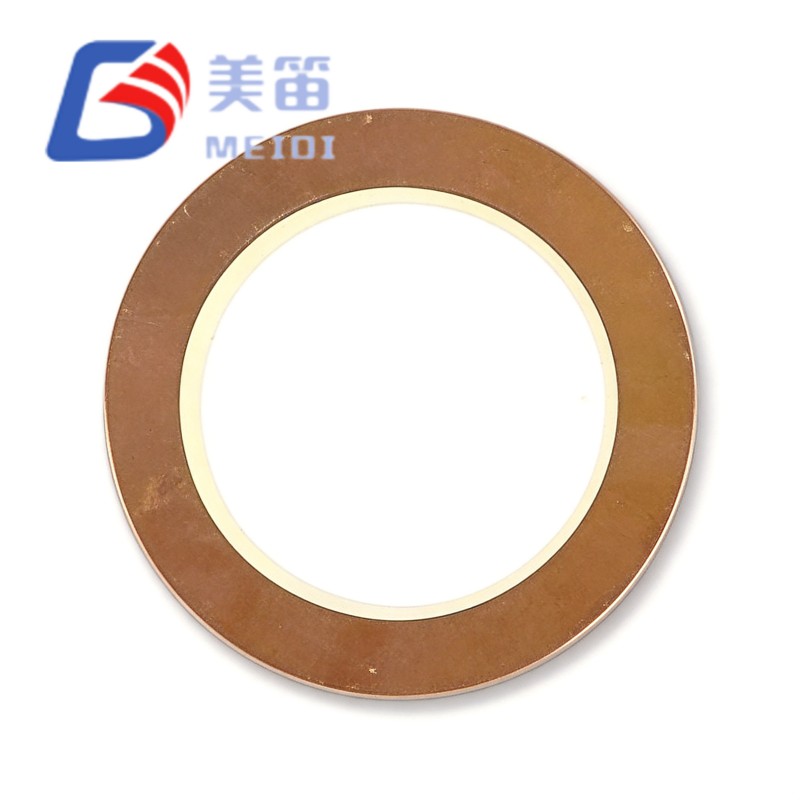

| FT-11T-9.0A1 |
|
9,0±1,0 | 12000±30 % (120 Hz:llä) | ≤500 | ≤5 % | -20~+70 | Messinki | Ø 11,0 × 0,18 |

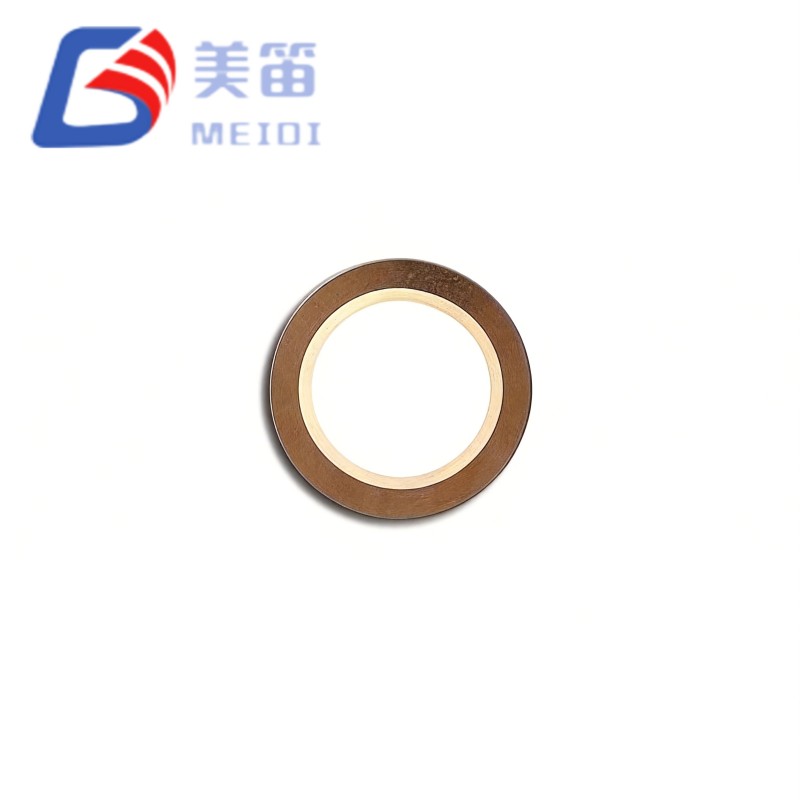

| FT-12.5T-7.8A1 |
|
7,8±0,8 | 12000±30 % (120 Hz:llä) | ≤300 | ≤5 % | -20~+70 | Messinki | Ø12,5 × 0,19 |
| FT-12T-8.0A1 |
|

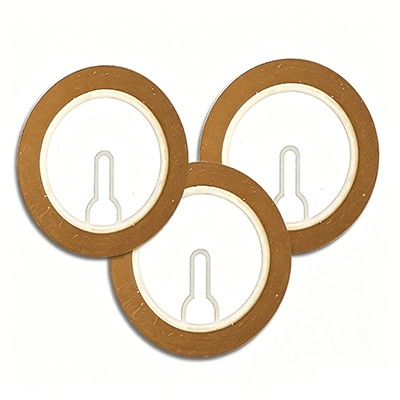

8,0±1,0 | 17000±30 % (120 Hz:llä) | ≤300 | ≤5 % | -20~+70 | Messinki | Ø12,0 × 0,18 |
| FT-27T-4.0B1-C25 |
|

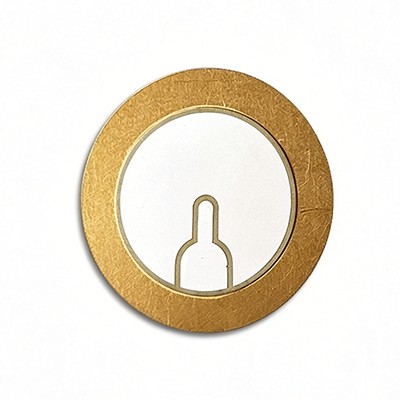

4,0±0,5 | 25000/2600±30 % (120 Hz:llä) | ≤500 | ≤5 % | -20~+70 | Messinki | Ø 27,0 × 0,44 |
| FT-35T-2.9B1-C30 |
|
2,9±0,5 | 30000/3300±30% (120Hz:llä) | ≤500 | ≤5 % | -20~+70 | Messinki | Ø35,0 × 0,55 |
Resonanssitaajuus: 2,9 ± 0,5 kHz.
Vapaa kapasitanssi: 30 000 / 3 300 pF ± 30 % taajuudella 120 Hz.
Vastaava resistanssi: ≤ 500 Ω.
Dielektrinen häviö: ≤ 5 %.
Käyttölämpötila: -20 °C - +70 °C.
Varastointilämpötila: -30 °C - +80 °C.
Mitat: T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.
Resonanssitaajuus: 4,0 ± 0,5 kHz.
Vapaa kapasitanssi: 25 000 / 2 600 pF ± 30 % taajuudella 120 Hz.
Vastaava resistanssi: ≤ 500 Ω.
Dielektrinen häviö: ≤ 5 %. Käyttölämpötila: -20 °C - +70 °C.
Varastointilämpötila: -30 °C - +80 °C.
Mitat: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Ota yhteyttä MEIDiin saadaksesi joukkohinnoittelun, ilmaisia arviointinäytteitä tai mukautetun konfiguroinnin tarjouksen.
