Magneettinen aktiivinen summeri on kompakti äänikomponentti, joka tuottaa äänihälytyksen tasavirtalähteestä ilman, että ulkoista ohjausaaltomuotoa tarvita. Tämä yksittäinen ominaisuus pitää summerin jatkuvasti kysyttynä hälyttimissä, ohjauspaneeleissa, laitteissa, autojen ilmaisimissa, lääkinnällisissä laitteissa ja teollisuuslaitteissa – kaikkialla, missä suunnittelija haluaa luotettavan äänen kuluttamatta siihen mikro-ohjaimen lähtöä tai ohjainta.
Tässä artikkelissa kerrotaan, kuinka magneettinen aktiivinen summeri toimii, mistä se on tehty, missä sitä käytetään, kuinka se valitaan jännitteen, taajuuden ja äänenpaineen perusteella ja miten se verrataanmagneettinen passiivinen summerija pietsovaihtoehdot. Jokainen tarjottu spesifikaatio on otettu omasta tuotantoluettelostamme eikä arvioitu.

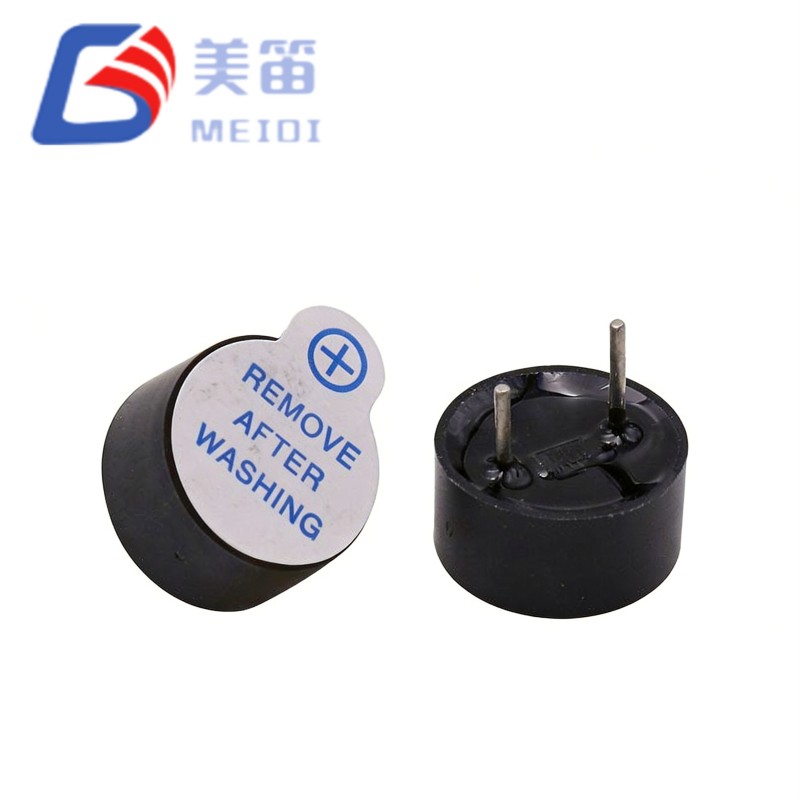

Magneettinen aktiivinen summeri on sähkömagneettinen äänikomponentti, joka tuottaa ääntä magneettisen tärinän avulla. Toisin kuinpassiiviset summeritjotka vaativat ulkoisen taajuussignaalin isäntäpiiristä, aktiivinen summeri sisältää sisäänrakennetun oskillaattorin. Kun oikea tasajännite on syötetty, magneettinen aktiivinen summeri tuottaa välittömästi jatkuvan äänen ilman lisäohjauskomponentteja. Tästä syystä aktiivinen summeri on usein yksinkertaisin äänimerkki, jonka piirilevy voi kantaa, ja miksi magneettinen summeri on edelleen oletusvalinta suunnittelijoille, jotka haluavat piippauksen ilman kuljettajaa.
"Magneettinen" tarkoittaa käyttömekanismia - kelaa, kestomagneettia ja teräskalvoa. "Aktiivinen" tarkoittaa, että oskillaattori on pakkauksen sisällä. Molemmat nimen puolikkaat ovat tärkeitä hankintavaiheessa: magneettinen rakenne asettaa äänen luonteen ja virrankulutuksen, ja aktiivinen rakenne määrää sen, mitä isäntäpiirin on tarjottava, joka on yksinkertaisesti kytketty DC-kisko. Thesähkömagneettinen summeriperhe kattaa tämän rakenteen sekä aktiivisen että passiivisen version.
Magneettisen aktiivisen summerin toimintaperiaate on sähkömagneettinen muunnos. Kun tasavirtaa käytetään, sisäinen oskillaattori tuottaa sähköisen pulssisignaalin. Tämä signaali kulkee kelan läpi ja luo muuttuvan magneettikentän, joka on vuorovaikutuksessa kestomagneetin ja summerin sisällä olevan kalvon kanssa. Kalvo liikkuu edestakaisin sähkömagneettisen voiman alaisena, ja nämä värähtelyt aiheuttavat paineen muutoksia ilmassa - kuulemassasi äänessä.
| Työvaihe | Mitä sisällä tapahtuu |
|---|---|
| Virransyöttö | DC-jännite syötetään summerin liittimiin – aaltomuotoa ei tarvita |
| Signaalin generointi | Sisäinen oskillaattori luo jaksollisia sähköpulsseja |
| Magneettinen muunnos | Kela muuttaa pulssit muuttuvaksi magneettikentäksi |
| Mekaaninen tärinä | Sähkömagneettinen voima vetää ja vapauttaa kalvoa |
| Äänilähtö | Tärinä säteilee kuuluvaa ääntä, tyypillisesti 2–4 kHz |
Koska oskillaattori on jo komponentin sisällä, suunnittelijan ei tarvitse generoida summeria ollenkaan. Tämä poistaa ajastinkanavan, PWM-lähdön ja laiteohjelmiston niiden ohjaamiseksi, ja se tarkoittaa, että summeriääntä ei voi menettää ohjelmistovian vuoksi. Kompromissi on kiinteä sävelkorkeus: magneettinen aktiivinen summeri soi yhdellä taajuudella, kun taas passiivinen summeri voidaan ohjata millä tahansa sävelkorkeudella tai kuviolla laiteohjelmiston valitsee. Päätä aktiivisen ja passiivisen summerin välillä ennen asettelua, älä sen jälkeen.
Sisäisen rakenteen ymmärtäminen auttaa insinöörejä yhdistämään magneettisen aktiivisen summerin suorituskykyvaatimuksiin, ja se selittää, miksi kaksi samankokoista summeria voivat kuulostaa aivan erilaiselta. Tyypillinen osa koostuu seuraavista elementeistä.
| Komponentti | Rooli | Mitä se merkitsee ostajalle |
|---|---|---|
| Oskillaattoripiiri | Luo pulssijonon, joka käyttää kelaa | Korjaa sävyn; ulkoista asemaa ei tarvita |
| Sähkömagneettinen kela | Muuntaa sähköenergian magneettikenttään | Asettaa virrankulutuksen — tyypillisesti 30 mA nimellisjännitteellä |
| Kestomagneetti | Tarjoaa staattisen kentän, jota vastaan kela toimii | Vaikuttaa tehokkuuteen ja tuottoon |
| Kalvo | Värisee tuottaakseen ääntä | Koko ja materiaali asettavat resonanssitaajuuden ja SPL:n |
| Asuminen ja terminaalit | Suojaa kokoonpanoa ja tarjoaa kiinnityksen | Määrittää jalanjäljen, tapin jakovälin ja tiivistyksen |
Datalehteen painettu resonanssitaajuus on kyseisen kalvo- ja kotelojärjestelmän mekaaninen resonanssi, ja siellä magneettinen aktiivinen summeri on voimakkain. Jokainen luettelon summeri mitataan siinä pisteessä. Aja se kauas siitä pisteestä ja teho putoaa nopeasti, minkä vuoksi taajuussarakkeella on yhtä suuri merkitys kuin jännitesarakkeella, kun vertailet osia.
Koska magneettinen aktiivinen summeri tarvitsee vain kytketyn DC-linjan isäntäkortilta, se esiintyy lähes kaikissa elektroniikkatuotteissa, joiden on varoitettava, vahvistettava tai ilmoitettava.
| Sovellus | Mitä summeri tekee | Tyypillinen vaatimus |
|---|---|---|
| Kodinkoneet | Avaimen vahvistus, syklin loppu, vikavaroitus | 5 tai 12 V, kohtalainen SPL, pieni koko |
| Turva- ja palopaneelit | Hälytys- ja tilaäänet | Korkea SPL, jatkuva käyttö, vakaa ääni |
| Autojen elektroniikka | Ilmaisimet, muistutukset, pysäköintihälytykset | 12 V, laaja lämpötila-alue |
| Lääketieteelliset laitteet | Hälytys ja käyttäjien palaute | Johdonmukainen eräkohtainen tulos, dokumentoitu laatu |
| Teollinen ohjaus | Vika- ja prosessihälytykset | 24 V, korkea SPL meluisissa ympäristöissä |
| Kuluttaja- ja IoT-tuotteet | Ilmoitus- ja pariliitosohjeet | 3 V, pieni koko, pieni virta |
Valinta alkaa varsinaisesta tarvikkeesta, jonka jälkeen se ulottuu itse summerin akustiikkaan ja mekaniikkaan. Vastaa näihin viiteen kysymykseen, niin summeriluettelo kapenee yleensä kahteen tai kolmeen osaan.
Alla olevassa taulukossa on Jiangsu Meidi Intelligent Technology Co., Ltd:n (MEIDI) edustavia magneettisia aktiivisummerimalleja, joiden arvot on otettu omista teknisistä tiedoistamme. Huomaa, kuinka samaa mekaanista perhettä – 9,0 × 5,5 mm, 9,0 × 4,2 mm tai 12,0 × 9,5 mm - tarjotaan useilla jännitteillä, mikä mahdollistaa lavan liikkumisen kiskojen välillä muuttamatta summerin jalanjäljeä tai laudan asettelua.
| Malli | Tyyppi | Nimellisjännite | Resonanssitaajuus | Min. SPL | Nykyinen | Mitat (mm) | Temp. Alue |
|---|---|---|---|---|---|---|---|
| HNB09A03 | Magneettisesti aktiivinen | 3 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | -20 - +70 °C |
| HNB09A05 | Magneettisesti aktiivinen | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | -20 - +70 °C |
| HNB09A12 | Magneettisesti aktiivinen | 12 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | -20 - +70 °C |
| HNT-9042-03 | Magneettisesti aktiivinen | 3 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | -20 - +70 °C |
| HNT-9042-05 | Magneettisesti aktiivinen | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | -20 - +70 °C |
| HMB1275-05B | Magneettisesti aktiivinen | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 7,5 | -20 - +70 °C |
| TMB12A03 | Magneettisesti aktiivinen | 3 V DC | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 - +70 °C |
| TMB12A05 | Magneettisesti aktiivinen | 5 V DC | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 - +70 °C |
| TMB12A12 | Magneettisesti aktiivinen | 12 V DC | 2700 ± 300 Hz | ≥ 88 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 - +70 °C |
| TMB12A24 | Magneettisesti aktiivinen | 24 V DC | 2400 ± 300 Hz | ≥ 90 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 - +70 °C |
| MLT-9650Y-5V | SMD magneettinen aktiivinen | 5 V DC | 3000 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | 9,6 × 9,6 × 5,0 | -30 - +70 °C |
Kaksi summeria näyttävät samanlaisilta ja ovat usein vierekkäin, mutta ne kysyvät täysin eri asioita isäntäpiiriltä. Alla oleva vertailu ratkaisee useimmat hankintavirheet.

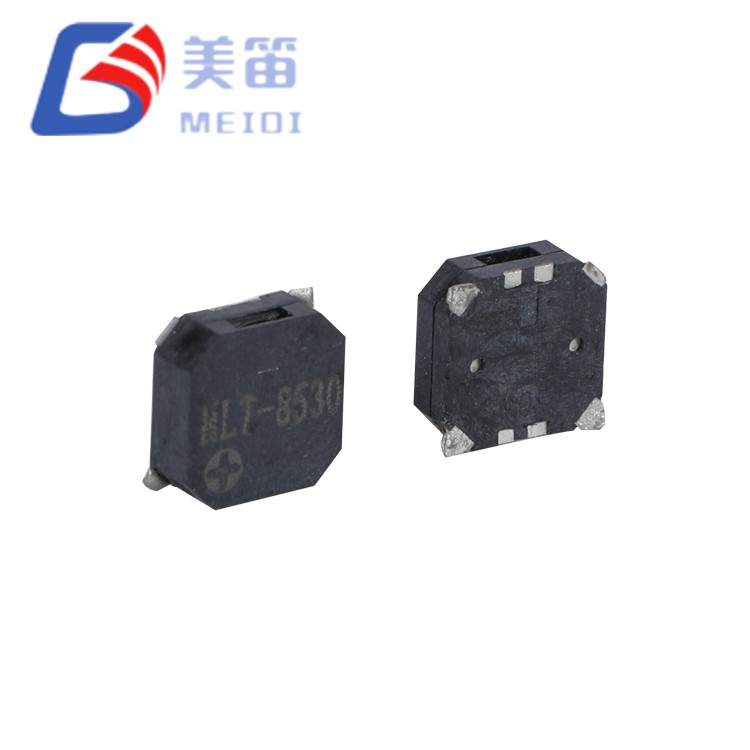

| Vertailualue | Magneettinen aktiivinen summeri | Magneettinen passiivinen summeri |
|---|---|---|
| Ajovaatimus | Vain tasavirtasyöttö — oskillaattori on sisäinen | Ulkoinen neliöaalto tai PWM isännästä |
| Sävyn joustavuus | Kiinteä yksisävy | Mikä tahansa sävelkorkeus, kuvio tai melodia, jonka laiteohjelmisto voi luoda |
| Laiteohjelmiston ja laitteiston hinta | Pienin — yksi kytketty linja | Tarvitsee ajastinkanavan ja ajurikoodin |
| Nykyinen arvonta | Noin 30 mA nimellisjännitteellä | Samanlainen, mutta vain ajon aikana |
| Tyypillinen käyttö | Yksinkertaiset hälytykset, vahvistukset, tilailmaisimet | Arvioidut hälytykset, moniääniset ja musiikilliset vihjeet |
Magneettista aktiivista summeria kannattaa myös verrata pietsoreittiin ennen mallin jäätymistä. Pietsosummerit kuluttavat vähemmän virtaa ja sopivat akkumalleihin, mutta keraaminen elementti aiheuttaa kuljettajalle staattista kapasitanssia ja tarvitsee ohjatun aaltomuodon, joten ne ovat kokonaan eri suunnitteluharjoituksia. Jos kortilla ei ole ylimääräistä PWM-lähtöä ja äänimerkki on yksinkertaisesti "piip, kun tämä tapahtuu", aktiivinen magneettisummeri on yleensä halvin vastaus yksinkertaiseen hälytysvaatimukseen.
Kaksi datalehteä voivat molemmat vaatia 85 dB ja kuvata hyvin erilaisia summereita. Ilman käyttöjännitettä ja mittausetäisyyttä SPL-luku ei ole vertailukelpoinen – 85 dB 10 cm:llä ja 85 dB 30 cm:llä eivät ole sama osa. Pyydä jokaiselta toimittajalta samat kolme numeroa ja arvioi ne sitten yhdessä. Sama pätee taajuuteen: magneettinen aktiivinen summeri, jonka arvo on "2–4 kHz" ilman resonanssipistettä, ei kerro mitään siitä, missä se todella on voimakkain.
Toinen yleinen virhe on summerin hyväksyminen vapaassa ilmassa. Kotelo, tiiviste ja etupaneeli poistavat helposti 5-10 dB, ja pöydän yli mennyt osa voi pettää tuotteessa. Testaa magneettista aktiivista summeria lopullisen kotelon sisällä, alimmalla syöttöjännitteellä, jonka tuote näkee, ennen kuin lukitset mallin.
| Virhe | Mitä se maksaa | Mitä tehdä sen sijaan |
|---|---|---|
| Jännite valittu tavan mukaan, ei rautateitse | Hiljainen tai äänetön summeri pellolla | Vahvista kisko summerin liittimissä kuormitettuna |
| SPL verrattuna ilman etäisyyttä | Heikompi hälytys kuin tietolomakkeessa ehdotettiin | Kysy etäisyyttä, jännitettä ja aaltomuotoa jokaisen hahmon yhteydessä |
| Näyte hyväksytty kotelon ulkopuolella | 5-10 dB menetetty tuotannossa | Kuuntele summeria valmiin kotelon sisällä |
| Nykyistä budjettia ei ole tarkistettu | Brown-out tai kuuma kytkentätransistori | Budjetti noin 30 mA ja kokoa kytkin vastaavasti |
| Sävymuutosta pyydetty työkalun jälkeen | Toinen pätevyysjakso | Päätä aktiivinen vai passiivinen ennen laudan asettamista |
Useimmilla vientimarkkinoilla summerin takana oleva dokumentaatio on pieni ja ei-neuvoteltavissa, ja sillä on yhtä paljon merkitystä kuin akustiikkalla. Magneettisen aktiivisen summerin toimittajan perusta on:
Varmenne osoittaa järjestelmän olemassaolon, ei sen, että nykyinen erä on mitattu. Se, mikä erottaa pätevän magneettisen aktiivisen summerin toimittajan pelkästä sertifioidusta, on linjapuolen rutiini: testataanko jokainen erä akustisesti, tallennetaanko tulos ja pidetäänkö epäonnistunutta erää. Pyydä viimeisimmän lähetyksen lähtevän tarkastuksen tietue – vastaus kertoo enemmän kuin todistuksen skannaus.
MEIDI kehittää ja valmistaa sähkömagneettisia summerituotteita erilaisiin jännitevaatimuksiin, asennusmenetelmiin ja sovellusympäristöihin, ja jokainen summeri lähtee tehtaalta akustisesti testattuna ja tukee sähköisen suorituskyvyn, akustisen tehon ja mekaanisen suunnittelun mittatilaustyötä.
Yleensä ei suoraan. Magneettinen aktiivinen summeri kuluttaa noin 30 mA nimellisjännitteellä, mikä on enemmän kuin tyypillinen GPIO pystyy syöttämään, joten käytä kytkimenä pientä transistoria tai MOSFETiä ja syötä summeri kiskosta. Ohjaussignaali on tällöin yksinkertaisesti päällä tai pois päältä – aaltomuotoa ei tarvita.
Kaksi syytä, ja molemmat ovat yleisiä. Kotelo vaimentaa ja estää äänireitin, joka maksaa tyypillisesti 5–10 dB, ja syöttö voi olla nimellisjännitteen alapuolella. Mittaa SPL kotelon sisällä vapaan ilman sijaan ja varmista kisko summerin liittimissä kuormitettuna.
Magneettinen aktiivinen summeri käyttää käämiä, magneettia ja kalvoa ja toimii tavallisesta tasavirrasta sisäänrakennetulla oskillaattorilla, joka ottaa noin 30 mA ja antaa täyden, pyöristetyn äänen. Pietsosummeri käyttää keraamista elementtiä, kuluttaa paljon vähemmän virtaa ja on ohuempi, mutta se tarvitsee ohjatun aaltomuodon ja aiheuttaa kapasitiivisen kuorman. Valitse magneetti, kun haluat yksinkertaisimman aseman; valitse pietso, kun teho ja korkeus ovat rajoituksia.
Ei — oskillaattori on kiinteästi pakkauksen sisällä, joten nousu on asetettu tehtaalla. Jos tarvitset erilaisia ääniä, arvostettuja hälytyksiä tai melodiaa, määritä amagneettinen passiivinen summerija ajaa sen sen sijaan isäntäpiiristä.
Kyllä. TheSMD magneettinen aktiivinen summerisarja on suunniteltu reflow-juotosta varten, mukaan lukien osat, kuten MLT-9650Y-5V, 9,6 × 9,6 × 5,0 mm. Tarkista virtausprofiili toimittajalta, koska kalvon ja kotelon on kestettävä huippulämpötila.
Katalogiset magneettiset aktiiviset summerit tulevat tyypillisesti 3 V, 5 V, 12 V ja 24 V versioina, usein samassa mekaanisessa perheessä – esimerkiksi 12,0 × 9,5 mm:n sarja kattaa kaikki neljä. Näin yksi korttiasetelma palvelee useita syöttökiskoja.
Katalogin magneettiset aktiiviset summerit saavuttavat tyypillisesti 85-90 dB, mikä sopii paneelin ilmaisimiin, laitteisiin ja vahvistuksiin. Jos ympäristö on meluisa tai hälytyksen on kuljettava huoneen poikki, anhälytyssummeriarvoltaan 95 dB tai enemmän on oikea luokka sen sijaan. Päätä tämä asennuksen perusteella, älä pelkästään tietolomakkeen perusteella.
Usein kyllä. Useita luettelossa olevia mekaanisia perheitä – mukaan lukien 12,0 × 9,5 mm:n sarjat – tarjotaan 3 V, 5 V, 12 V ja 24 V jännitteillä samalla ääriviivalla. Tämä mahdollistaa yhden levyasettelun palvelevan useita tuotevaihtoehtoja ja pitää yhden pätevän magneettisen aktiivisen summerin koko alustalla.
Vakiomallit alkavat yleensä 1 000 kpl:stä, ja niissä on ilmaisia näytteitä arvioitavaksi. Mukautetut jännitteet, taajuudet tai kotelointivaatimukset sisältävät korkeamman MOQ:n, koska työkalut ja akustinen validointi on määritettävä. Toimitusaika riippuu vuodenajasta, joten vahvista se tiedusteluvaiheessa tilausvaiheen sijaan.
