Sähkömagneettinen summeri: toimintaperiaate, tyypit ja oikean valinta

1. Mikä on sähkömagneettinen summeri?

Sähkömagneettinen summeri on sähköakustinen anturi, joka on rakennettu kelan, kestomagneetin ja ferromagneettisen kalvon (yleensä pieni teräskansi) ympärille. Kun virta kulkee kelan läpi, siitä tulee sähkömagneetti, joka vetää kalvoa magneettia kohti; käännä virta ja kalvo jousi takaisin. Toista tämä tuhansia kertoja sekunnissa ja saat äänimerkin. Toisin kuin pietsosähköinen summeri, joka taivuttaa keraamista levyä, sähkömagneettinen summeri käyttää liikkuvaa kelamekanismia – samaa periaatetta kuin kaiuttimessa, kutistettuna muutamaan millimetriin. Tämä tekee sähkömagneettisista summereista tutun ja edullisen valinnan kaikille tuotteille, jotka tarvitsevat vain kuulla.

Koska mekanismi on mekaaninen ja itsenäinen, sähkömagneettinen summeri jatkaa toimintaansa tärinän, kosteusvaihteluiden ja vuosien kytkentäjaksojen ajan. Paneeleissa, mittareissa ja kulutustavaroissa sähkömagneettinen summeri on oletusäänimerkki, kun selkeä, matala ääni on tärkeämpi kuin absoluuttinen vähimmäisvirrankulutus.

2. Kuinka sähkömagneettinen summeri toimii?

Mekanismi on liikkuvan kelan (voice-coil) periaate. Passiivisessa sähkömagneettisessa summerissa syötät vuorottelevan tai pulssiohjaussignaalin, joka toistuvasti jännittää kelaa; kalvo värähtelee käyttötaajuudella ja säteilee ääntä. Aktiivisessa sähkömagneettisessa summerissa sisäinen oskillaattori vaihtaa sen puolestasi tasavirtalähteestä. Kaksi tosiasiaa muokkaa suunnittelua:

• Kela on induktiivinen kuorma.Siinä on alhainen tasavirtavastus ja induktanssi, joten käyttöpiirin on kestettävä loisvirta – ja flyback-diodi on hyvä käytäntö kuljettajan suojaamiseksi.
• Resonanssi auttaa.Kuten missä tahansa mekaanisessa järjestelmässä, kalvolla on resonanssitaajuus, jossa äänenpaine on huipussaan; aseman sovittaminen siihen antaa nimellistehon.

Tästä syystä sama sähkömagneettinen summeri kuulostaa kovemmin nimellisresonanssitaajuudellaan kuin sen ulkopuolella. Kun määrität sähkömagneettisen summerin, resonanssitaajuus on numero, joka määrittää kotelon sisällä olevan todellisen äänenvoimakkuuden.

3. Aktiivinen vs passiivinen sähkömagneettinen summeri

Tämä on ensimmäinen haarukka kaikissa sähkömagneettisissa summereissa: esiintyykö värähtely osan sisällä vai laiteohjelmiston sisällä?

Passiivinen sähkömagneettinen summeri (ulkoinen asema)

Passiivinen sähkömagneettinen summeri sisältää vain kelan ja kalvon - ei oskillaattoria. Syötät sille neliöaalto- tai AC-signaalin äänitaajuudella, ja se kuulostaa tällä taajuudella. Etuna on sävelkorkeuden säätö: yksi passiivinen sähkömagneettinen summeri voi tuottaa melodioita, kaksiäänisiä hälytyksiä tai yhden vahvistuspiippauksen. Kustannukset ovat, että MCU:si tai ohjainpiirin on luotava aaltomuoto.

Aktiivinen sähkömagneettinen summeri (itseohjautuva)

Aktiivinen sähkömagneettinen summeri upottaa sisäisen oskillaattorin. Käytä tasavirtaa nimellisalueella ja se piippaa itsestään kiinteällä äänellä. Yksinkertaiselle "virtakytkennän" sirkulle tai vikahälytykselle aktiivinen sähkömagneettinen summeri on nopein tie – ei koodia, ei ylimääräisiä osia, vain jännitekisko ja sarjavastus.

4. Sähkömagneettinen summeri vs. pietsosähköinen summeri – kumpi valita?

Molemmat pitävät ääntä; he tekevät sen eri tavalla. Magneettinen (sähkömagneettinen) summeri liikuttaa käämiä ja magneettia; pietsosähköinen summeri taivuttaa keraamista levyä. Käytännön kompromissit:

• Teho:pietsosähköinen summeri vetää mikroampeerit muutamaan milliampeeriin; sähkömagneettinen summeri tarvitsee enemmän virtaa kelan liikuttamiseen (tyypillisesti 20–80 mA passiivisilla tyypeillä, ≤ 30 mA aktiivisella). Nappikenno- ja pitkäikäisissä tuotteissa pietso yleensä voittaa.
• Äänenpaine:sähkömagneettiset summerit voivat olla kovempia alhaisella jännitteellä ja antaa täyteläisempiä, matalampia ääniä; suuret pietsoosat saavuttavat 12 V:n ja sitä suuremman jännitteen.
• Taajuus:sähkömagneettiset summerit saavuttavat matalampia, täyteläisempiä säveliä (muutamasta sadasta Hz - ~4 kHz); piezo suosii korkeampia ääniä (2–5 kHz).
• Kestävyys:ei kelaa tarkoittaa, että pietsosähköinen summeri sietää tärinää ja laajempaa lämpötila-aluetta paremmin.
• Hinta ja koko:sähkömagneettiset summerit ovat usein halvempia perushälytyksissä; piezo loistaa ohuissa ja SMD-malleissa, jotka kuluttavat erittäin vähän virtaa.

Jos tarvitset syvän, kovaäänisen, matalataajuisen hälytyksen 3–12 V jännitteellä, sähkömagneettinen summeri on usein parempi arvo. Jos tehobudjetti ja lämpötila-alue hallitsevat, vertaa molempia penkillä ennen sitoutumista.

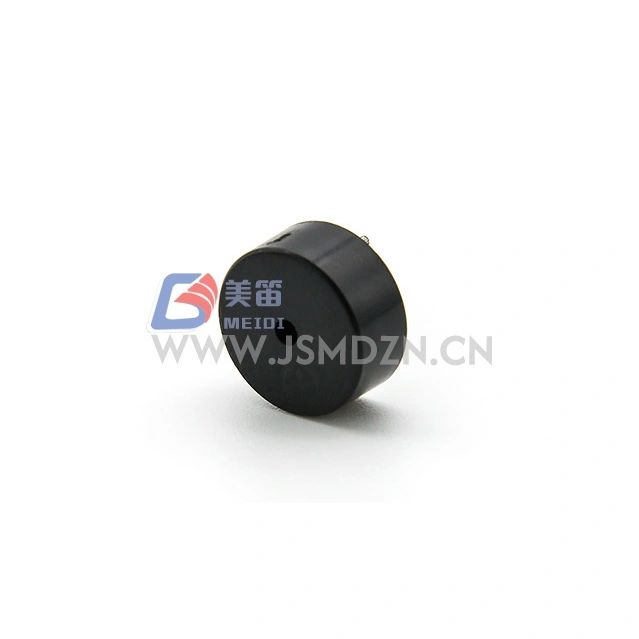

5. SMD-sähkömagneettinen summeri kompakteihin malleihin

Kun levytilaa on vähän, SMD-sähkömagneettinen summeri juottaa suoraan levylle. MEIDI MLT -sarjan osat tuovat liikkuvan kelan mekanismin 5 × 5 mm:n tai pienempään pintaan ilman johtoja. SMD-sähkömagneettinen summeri kestää automaattisen kokoonpanon ja pysyy tasaisena äänenvoimakkuudella – minkä vuoksi se näkyy älylukoissa, puettavissa laitteissa, kodinkoneissa ja kojelaudan ilmaisimissa. Kompromissi verrattuna lyijylliseen sähkömagneettiseen summeriin on hieman pienempi maksimiäänen tuotto, joten varmista dB todellisella käyttöjännitteelläsi ennen sitoutumista.

Reflow-kokoonpanoa varten SMD-sähkömagneettinen summeri poistaa myös käsin työnnettävän askelman ja vähentää sijoitusvirhettä, millä on merkitystä, kun äänenvoimakkuus nousee yli muutaman tuhannen yksikön kuukaudessa.

6. Sähkömagneettisen summerin tietolomakkeesta tarkistettavat tärkeimmät tiedot

Sähkömagneettisen summerin tietosivun lukeminen laskee neljään numeroon ja kahteen toissijaiseen:

• Nimellis-/käyttöjännite (V).Alue, jonka sähkömagneettinen summeri hyväksyy; laajat alueet (esim. 3–16 V) yksinkertaistavat usean virtalähteen suunnittelua.
• Resonanssitaajuus (Hz).Missä äänenpaine on huipussaan; sovita se ohjaimeesi tai hyväksy pienempi teho.
• Äänenpainetaso (dB).Mitattu 10 cm ja kiinteä jännite; 70–105 dB:n sähkömagneettinen summeri peittää hiljaiset piippaukset koviin teollisuushälytyksiin.
• Nimellisvirta (mA).Virta aktiivisille tyypeille; se päättää käyttöpiirin ja suunnittelusi tehobudjetin.
• Käyttölämpötila ja lyijyn muoto.Päätä, kestääkö osa ympäristösi ja kokoonpanoprosessisi (läpireikä vs. reflow SMD).

Lukitse ensin jännitealue ja resonanssitaajuus, koska ne päättävät sopiiko sähkömagneettinen summeri korttiisi ja koteloosi ollenkaan.

7. Sähkömagneettisen summerin käyttäminen

Käyttöpiiri noudattaa valitsemaasi tyyppiä. Passiivinen sähkömagneettinen summeri haluaa neliöaallon – MCU PWM -nasta virtaa rajoittavan vastuksen kautta tai erillinen summeriohjaimen IC toimii hyvin. Pidä taajuusmuuttajan jännite nimelliskäyttöalueen sisällä; liiallinen ajo voi kyllästää kelan tai ylikuumentua sen. Aktiivinen sähkömagneettinen summeri tarvitsee vain puhtaan tasavirtalähteen ja sarjavastuksen; vaihda se transistorilla tai MOSFETillä MCU GPIO:sta. Koska kela on induktiivinen, aseta sen yli flyback-diodi suojataksesi lähtöastettasi.

8. MEIDI Sähkömagneettinen summeri -tuotevalikoima

Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) valmistaa sähkömagneettisia summereita passiivisilla, aktiivisilla ja SMD-linjoilla, joissa on oma kelakäämitys ja akustinen viritys – vaiheet, jotka ratkaisevat sävyn yhdenmukaisuuden ensimmäisestä yksiköstä volyymituotantoon. Alla edustava valikoima valikoimastamme. Täydelliset mekaaniset piirustukset ja täydellinen luettelo ovat saatavilla pyynnöstä. Jokainen arvo on mitattu spesifikaatio; Varmista aina uusin tietolomake ennen suunnittelua.

9. Käyttökohteet: Autoteollisuus, lääketiede, teollisuus

• Autojen elektroniikka.Korin ohjausmoduulin hälytykset, peruutus- ja pysäköintiäänet, turvavyön ja rengaspaineen muistutukset – joissa sähkömagneettinen summeri antaa luotettavan, matalan virran äänen ohjaamon lämpötilan vaihtelun yli.
• Lääketieteelliset laitteet.Potilasmonitorit, infuusiopumput ja kannettavat diagnostiset laitteet käyttävät sähkömagneettisia summereita selkeään hälytysääneen silloin, kun nykyisellä budjetilla on merkitystä.
• Teollisuus ja turvallisuus.Ohjauspaneelin viat, kaasunilmaisimet ja kulunvalvontaäänet – yksinkertainen, vankka mekanismi jatkaa toimintaansa siellä, missä tärinä hiljentäisi kaiuttimen.
• Kuluttaja & IoT.Kodinkoneet, älylukot ja puettavat laitteet käyttävät SMD-sähkömagneettista summeria kompaktiin ilmoitukseen.

10. Oikean sähkömagneettisen summerin valitseminen

Käytä tätä viisivaiheista tarkistusta, ennen kuin annat sähkömagneettisen summerin materiaalimuistiin:

1. Kiinteä sävyn tai äänenkorkeuden säätö?Aktiivinen vs passiivinen sähkömagneettinen summeri.
2. Paljonko laudalla tilaa?Lyijyllinen vs SMD sähkömagneettinen summeri.
3. Mitä tarjontaa sinulla on?Sovita käyttöjännitealue; laaja-alaiset osat (3–16 V) ovat joustavimpia.
4. Kuinka kovaa sen pitää olla?Valitse dB todellisesta käyttöjännitteestäsi, älä luettelon enimmäisjännitteestä.
5. Mikä ympäristö?Vahvista lämpötila-alue ja ankarissa kohteissa tunkeutumisluokitus.

Jos olet epävarma, lähetä MEIDI:lle kotelon äänenvoimakkuus, syöttö ja vaadittu äänenvoimakkuus – arvailun sijaan ehdotamme onkaloosi sopivaa sähkömagneettista summeria.

11. Miksi valita MEIDI sähkömagneettiseksi summeriksi

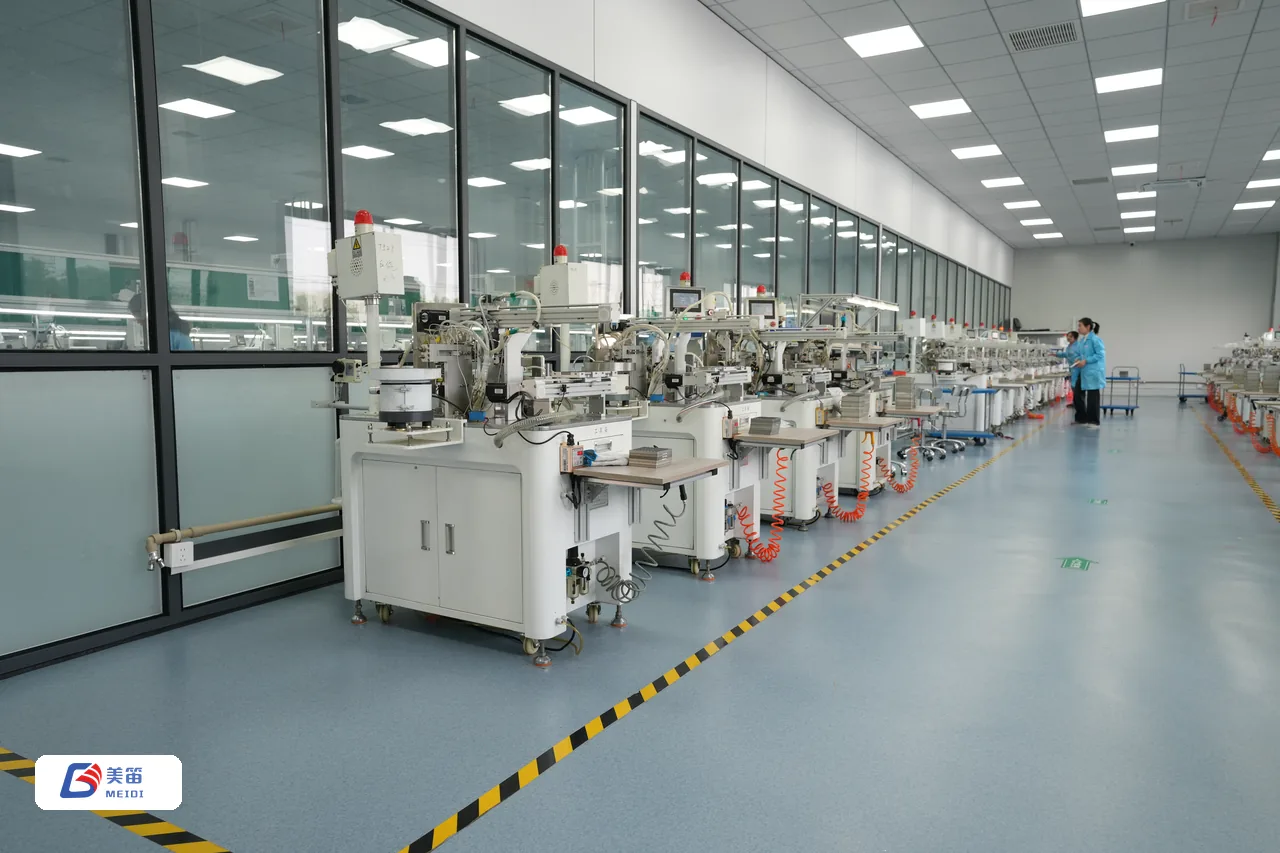

Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) on erikoistunut summerien ja akustisten komponenttien valmistaja, ei kauppayhtiö. MEIDI on saman tuotantokannan vientibrändi, joka on rakennettu räätälöityjä ja OEM-ohjelmia varten – jos vakioosasta puuttuu kotelo, jännite tai SPL-tavoite, viritämme kelan ja onkalon tarpeidesi mukaan. Automaattisten tuotantolinjojen, talon sisäisen akustisen testilaboratorion, ISO 9001- ja ISO 14001 -hallintajärjestelmien sekä RoHS- ja REACH-yhteensopivuuden avulla tuemme asiakkaita prototyyppinäytteistä muutamassa päivässä vakaaseen massatuotantoon. Jos vertaat sähkömagneettisten summerien toimittajaa, kysy jokaiselta yksinkertainen kysymys – kuka kelaa ja kuka testaa äänen? MEIDI:ssä vastaus on sama: me teemme.

12. Usein kysytyt kysymykset

Mitä eroa on sähkömagneettisella summerilla ja pietsosähköisellä summerilla?

Sähkömagneettinen summeri käyttää kelaa ja magneettia, jotka liikuttavat teräskalvoa; pietsosähköinen summeri joustaa keraamisen elementin jännitteen alaisena. Sähkömagneettinen summeri voittaa matalataajuisen äänenvoimakkuuden ja alhaisten perushälytysten kustannusten, kun taas pietsosähköinen tyyppi voittaa tehon, kestävyyden ja ohuiden SMD-mallien suhteen. Valitse sähkömagneettinen summeri, kun tarvitset syvemmän äänen 3–12 V jännitteellä.

Milloin minun pitäisi valita passiivinen sähkömagneettinen summeri aktiivisen sijaan?

Valitse passiivinen sähkömagneettinen summeri, kun laiteohjelmistosi ohjaa jo PWM-lähtöä ja haluat ohjata sävelkorkeutta tai soittaa melodioita. Valitse aktiivinen sähkömagneettinen summeri, kun tarvitset vain kiinteän piippauksen tasavirrasta ja haluat yksinkertaisimman integroinnin ilman ylimääräistä koodia.

Voiko MEIDI mukauttaa sähkömagneettisen summerin äänenvoimakkuuden ja jalanjäljen mukaan?

Kyllä. MEIDI kehittää mukautettuja sähkömagneettisia summeriratkaisuja, joissa on akustinen viritys, räätälöity mekaaninen suunnittelu ja yhteissuunnitellut käyttöpiirit. Arviointinäytteet rakennetaan yleensä muutamassa päivässä, jotta voit tarkistaa suorituskyvyn omassa kotelossasi.

Mitä laatusertifikaatteja MEIDI:llä on?

MEIDI valmistaa ISO 9001- ja ISO 14001 -laatu- ja ympäristöjärjestelmien mukaisesti, ja sähkömagneettiset summerituotteemme täyttävät RoHS- ja REACH-ainevaatimukset. Asiakirjat kulkevat jokaisen lähetyksen mukana.

Kuinka nopeasti saan sähkömagneettisen summerin arviointinäytteitä?

Vakiomallit toimitetaan yleensä muutaman työpäivän kuluessa, ja mukautetut sähkömagneettiset summerinäytteet valmistetaan yleensä muutaman päivän kuluessa teknisten tietojen vahvistamisesta. Ota yhteyttä tiimiimme ja kerro jännite, SPL ja jalanjälki aloittaaksesi.

Tämä artikkeli on tarkoitettu tekniseksi viitteeksi. Tekniset tiedot vastaavat edustavia MEIDI sähkömagneettisia summerimalleja; Varmista aina uusin tietolomake ennen suunnittelua. © Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI).
