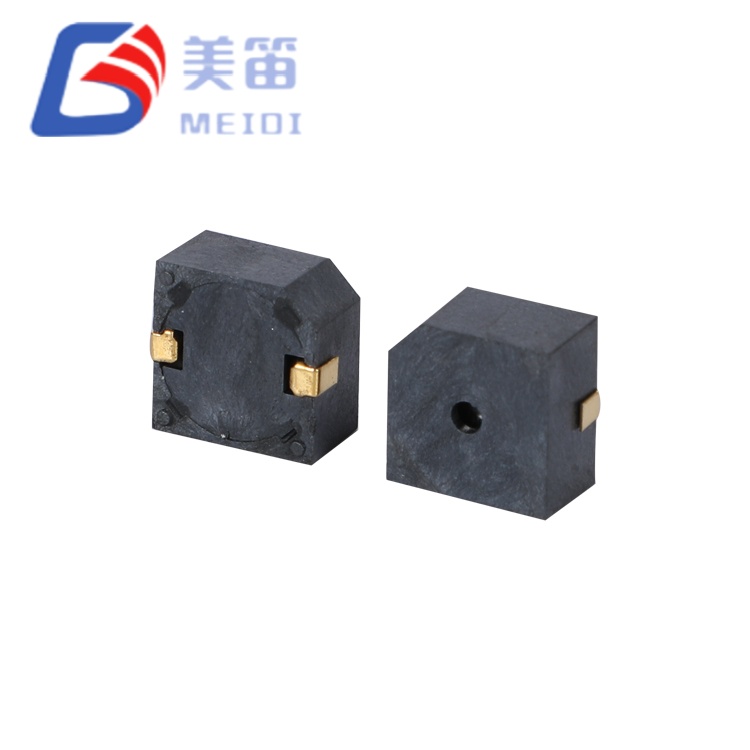

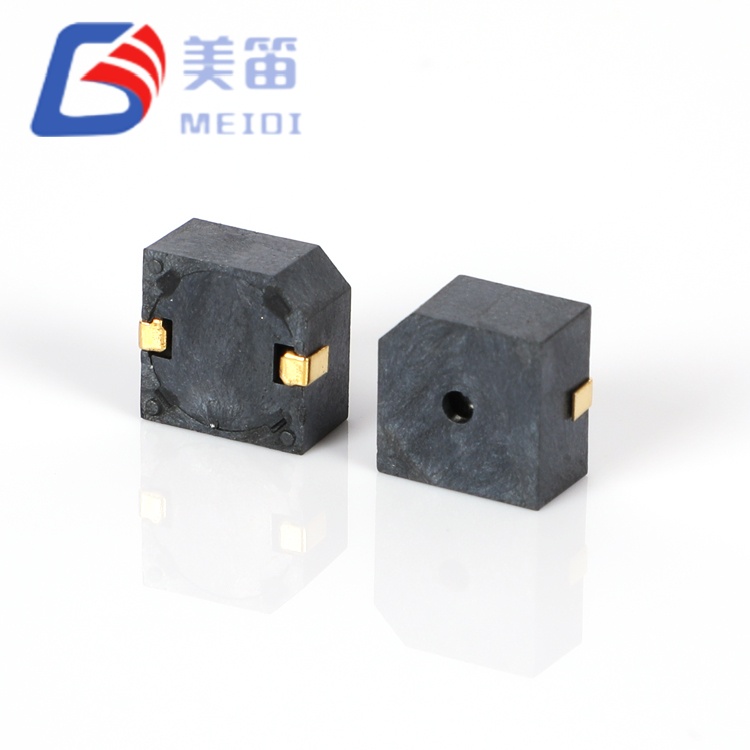

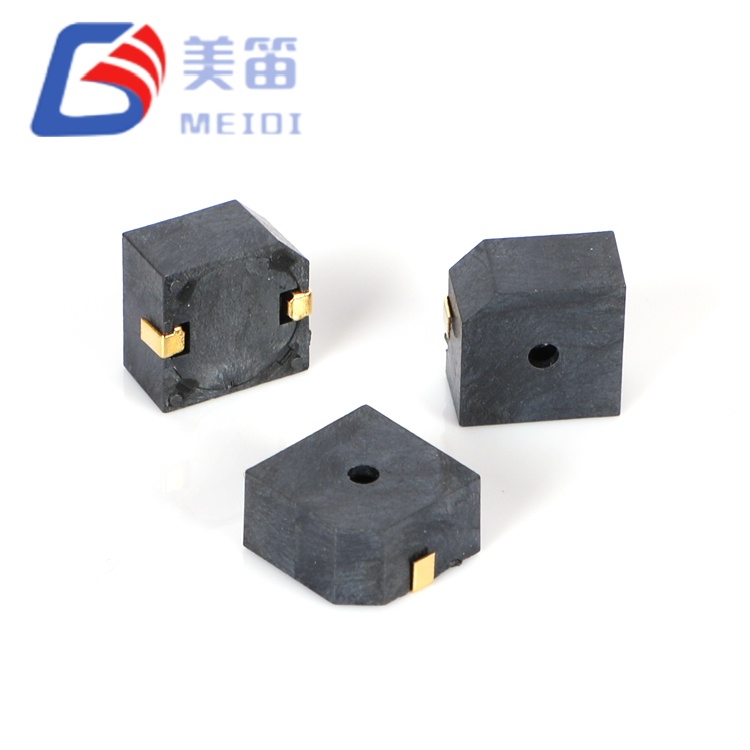

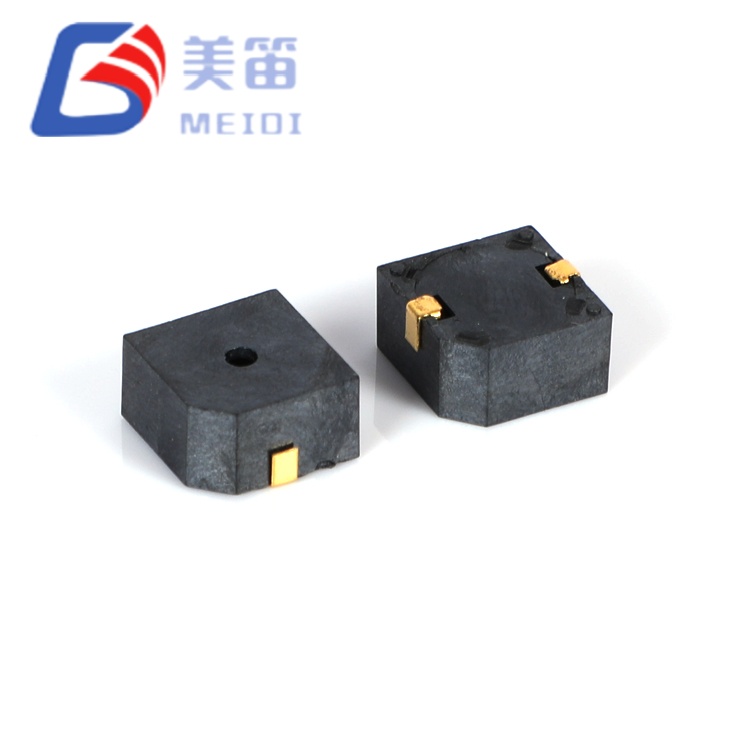

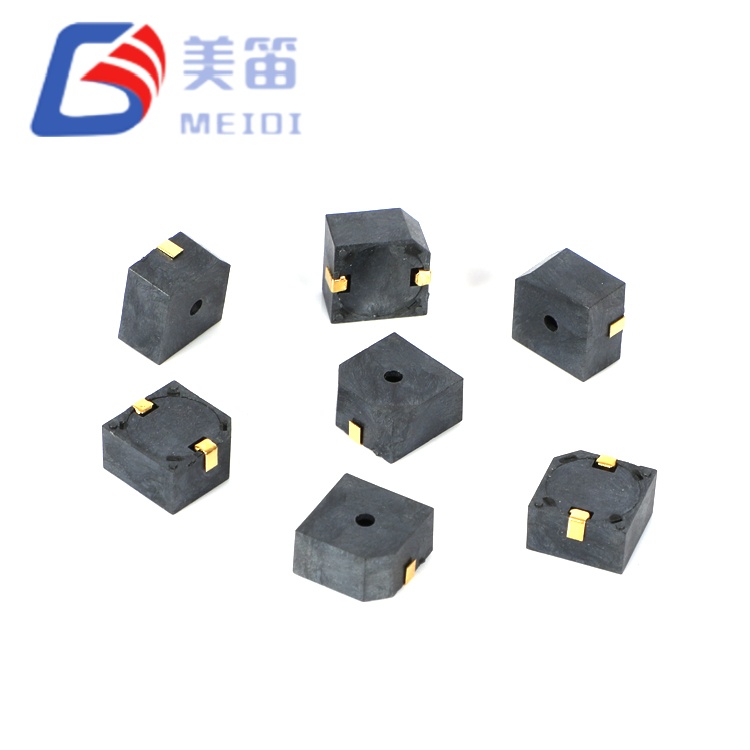

9,6 * 9,6 * 5 mm SMD Magnetic Active Buzzer on itseohjautuva sähkömagneettinen aktiivinen summeri, joka on suunniteltu sovelluksiin, joissa tarvitaan välitöntä akustista palautetta ilman ulkoista oskillaattoripiiriä. Tällä 9,6 × 9,6 × 5,0 mm:n SMD-sähkömagneettisella aktiivisella summerilla on keskikokoinen jalanjälki, joka tasapainottaa akustisen tehon PCB-kiinteistörajoitusten kanssa, mikä tekee siitä sopivan teollisiin ohjauspaneeleihin, lääketieteellisiin instrumentteihin ja kaupallisiin laitteiden liitäntöihin, joissa korttitilaa on paljon, mutta äänihälytyksen eheyttä ei voida vaarantaa.
Toisin kuin passiiviset summerit, jotka vaativat PWM-signaalin generointia ja ohjainkomponentteja, MLT-9650Y-5V integroi tehtaalla viritetty oskillaattoripiiri, joka tuottaa vakaan 3000 Hz äänen ≥85 dB, kun DC-jännite on välillä 4 V ja 7 V. Tämä arkkitehtuuri eliminoi mikro-ohjaimen ajastinresurssien, transistorien ajureiden ja induktiivisten suodatuskomponenttien tarpeen, mikä vähentää sekä materiaaliluettelon monimutkaisuutta että suunnittelun validointijaksoja. ≤30 mA:n virranotto 5 V:lla on yhteensopiva tavallisten logiikkatason lähtöjen ja relekontaktien kanssa, mikä mahdollistaa suoran ohjauksen PLC:n digitaalisista lähdöistä, MCU:n GPIO-liitännät riittävällä virralla tai yksinkertaisella kytkentäkapasiteetilla.
Musta LCP-kotelo tarjoaa mittavakauden tavallisten lyijyttömien reflow-profiilien ansiosta, joiden huippulämpötila on 255 ± 5 °C. Se tukee automatisoituja SMT-kokoonpanolinjoja ilman erityisiä käsittelyprotokollia. MLT-9650Y-5V:n käyttölämpötila-alue on -30 °C - +70 °C ja varastointitoleranssi -40 °C, joten se soveltuu käyttöön hallitsemattomissa ympäristöissä, mukaan lukien ulkona olevat televiestintäkaapit, jäähdytetyt logistiikkalaitteet ja autojen sisätilat, joissa lämpöpoikkeamat ylittävät kuluttajatason rajat.
| Parametri | Arvo |
| Nimellisjännite | 5 V (o-p) |
| Käyttöjännitealue | 4-7 V |
| Äänenpainetaso | ≥ 85 dB |
| Resonanssitaajuus | 3000 ± 300 Hz |
| Käyttövirta | ≤ 30 mA |
| Käyttölämpötila | -30 ℃ ~ +70 ℃ |
| Varastointilämpötila | -40 ℃ ~ +85 ℃ |

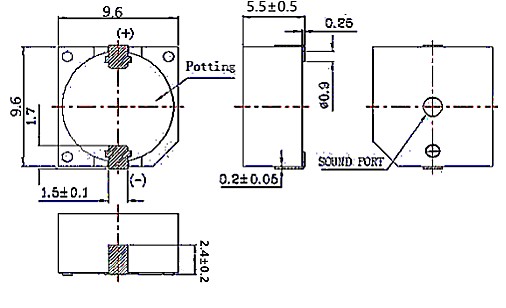

| Mitat | 9,6 × 9,6 × 5,0 mm |
| Paino | 1,5 g |
| Asennustyyppi | SMD (pinta-asennuslaite) |
Nolla ulkoisia oskillaattorikomponentteja — syötä tasajännite suoraan; ei vaadi PWM-ajastinvarausta, transistoripuskuria tai flyback-diodia, mikä säilyttää mikro-ohjaimen resurssit ensisijaiselle sovelluslogiikalle
Laaja jännitekorkeus – 4–7 V:n toiminta-alue sisältää 5 V:n nimelliskiskot ±20 % säätimen toleranssilla, akun tyhjennyskäyrät ja teolliset 24 V järjestelmät, jotka on alennettu yksinkertaisten resistiivisten tai kytkentäsäätimien avulla
Tasainen akustinen allekirjoitus – sisäinen oskillaattori ylläpitää 3000 Hz:n keskitaajuutta ±10 %:n toleranssilla koko jännitteen ja lämpötilan verhokäyrän yli, mikä eliminoi ulkoisesti ohjatuille passiivisille antureille yhteisen taajuusryöminnän
Keskikokoinen SMD-jalanjälki --- 9,6 mm:n neliömäinen paketti tarjoaa riittävän kalvon poikkeamisalueen luotettavaan ≥85 dB:n ulostuloon ilman läpimenevää asennusta
Uudelleenvirtaus- ja aaltojuottamisen yhteensopiva – musta LCP-kotelo, joka on mitoitettu 255 °C:n huippuvirtauslämpötilaan ja 360 °C:n manuaaliseen juottamiseen, tukee sekakokoisia kokoonpanoympäristöjä prototyyppien käsin juottamisesta suurimääräisiin automatisoituihin linjoihin.
| Parametri | Arvo | Testiolosuhteet |
| Nimellisjännite | 5 V (o-p) | 25 ℃:ssa |
| Käyttöjännite | 4–7 V (o-p) | Jatkuva toiminta |
| Äänilähtö | ≥ 85 dB | 5 V jännitteellä, 10 cm etäisyydellä |
| Resonanssitaajuus | 3000 ± 300 Hz | Nimellisjännitteellä |
| Käyttövirta | ≤ 30 mA | 5 V:lla |
| Käyttölämpötila | -30 ℃ ~ +70 ℃ | Toimiva |
| Varastointilämpötila | -40 ℃ ~ +85 ℃ | Ei toiminnassa |
| Parametri | Arvo |
| Mitat (P × L × K) | 9,6 × 9,6 × 5,0 mm |
| Paino | 1,5 g |
| Asunnon materiaali | Musta LCP |
| Juotoslämpötila (uudelleenvirtaus) | 255 ± 5 °C, 3 s; Esilämmitä 180 °C, 40–70 s |
| Juotoslämpötila (aalto) | 255 ± 15 °C, 4-6 s |
| Juotoslämpötila (manuaalinen) | 360 ± 10 °C, 2–5 s |
| Max Reflow-passit | 3 |
| Käyttölämpötila | -30 ℃ ~ +70 ℃ |
| Varastointilämpötila | -40 ℃ ~ +85 ℃ |
Teolliset PLC-hälytysmoduulit — vianilmaisimet ja hätäpysäytyshälytykset ohjelmoitavissa logiikkaohjaimissa ja moottorikäyttöjärjestelmissä, joissa 5 V tai 24 V logiikkakiskot ovat vakiona ja välitön akustinen palaute liipaisun yhteydessä on pakollista
Lääketieteellinen diagnostiikkainstrumentointi – valmistumissignaalit, virhevaroitukset ja kalibroinnin tilaäänet pöytäanalysaattoreissa, potilasmonitoreissa ja dialyysilaitteistoissa, joissa sähkömagneettinen yhteensopivuus ja tasainen lähtö ovat säänneltyjä vaatimuksia
Kaupallinen jäähdytys ja kylmäketjulogistiikka – oven auki hälytykset, lämpötilan rikkoutumisilmoitukset ja kompressorin vikahälytykset pakastekaappien, kuljetussäiliöiden ja lääkkeiden varastointiyksiköissä, jotka toimivat pakkasessa.
Tietoliikenteen ulkokotelot — kaapin tunkeutumisen havaitseminen, sähkökatkoshälytykset ja lämpöpoikkeamavaroitukset tukiaseman toistimissa ja verkon reunasolmuissa, jotka ovat alttiina hallitsemattomille sääolosuhteille
Autojen sisätilojen osajärjestelmät – turvavyömuistuttimet, virta-avaimen soittoäänet ja lataustilan ilmaisin sähköajoneuvojen mittaristoissa ja hyötyajoneuvojen ohjaamoissa, joissa on yleisiä 5 V:n lisäväyliä
| Tekninen vaatimus | MLT-9650Y-5V etu |
| Minimoi tuoteluettelon monimutkaisuus | Integroitu oskillaattori eliminoi ulkoisen ajurin IC:n, kantavastuksen, flyback-diodin ja PWM-laiteohjelmistokehityksen |
| Varmista jännitteen kestävyys | 4–7 V:n jännitealueeseen mahtuu 5 V nimellisjännitteellä ja korkeustila akun notkeutumista, säätimen toleranssia ja transienttia vaimennusta varten |
| Takaa akustisen tasaisuuden | Tehdasviritetty 3000 Hz resonanssi ±10 % erätoleranssilla; ei vaadi ohjainpiirin viritystä tai yksikkökohtaista kalibrointia |

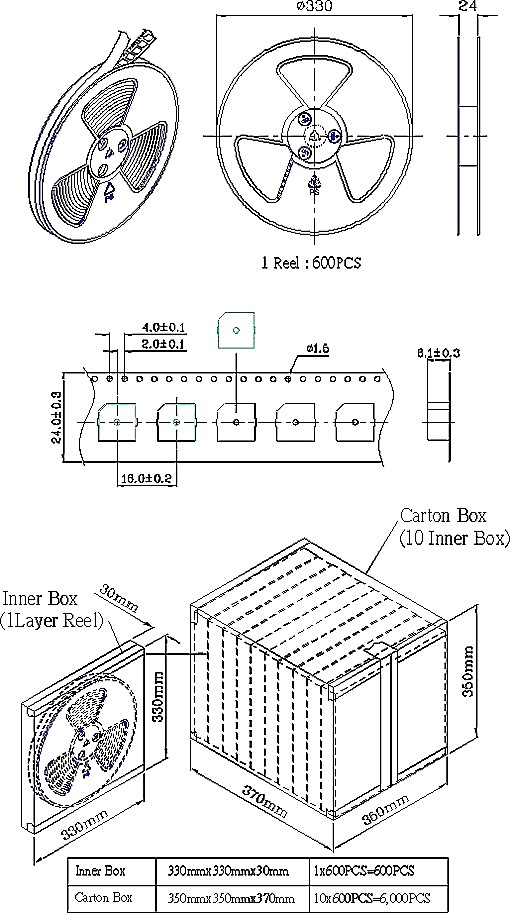

| Tukee automatisoitua SMT-kokoonpanoa | Normaali teippi- ja kelapakkaus tyhjiösuuttimen poiminnan kanssa; reflow huippu 255 °C |
| Työskentele termisesti haastavissa ympäristöissä | -30 °C - +70 °C toiminta-alue ylittää tavalliset kuluttajatason rajat; -40 °C varastointi tukee kylmäketjulogistiikkaa |
1,5 gramman massa edistää mekaanista vakautta tärinäolosuhteissa, jotka ovat yleisiä teollisuuskoneissa ja ajoneuvosovelluksissa. Kalvokokoonpano säilyttää tasaisen akustisen tehon mekaanisen iskun alla, kun taas 5,0 mm:n korkeus tarjoaa riittävän sisäisen ontelon tilavuuden tehokkaaseen 3 kHz:n resonanssin muodostukseen.
MEIDI valmistaa 9,6 * 9,6 * 5 mm SMD Magnetic Active Buzzeria automatisoiduilla kokoonpanolinjoilla, joissa on 100 % sähköinen ja akustinen toimintatestaus. Jokainen tuotantoerä käy läpi kattavan ympäristö- ja mekaanisen rasituksen tarkastuksen:
•Säilytys korkeissa lämpötiloissa – 48 tuntia +80 ± 2 °C:ssa, jota seuraa 2 tunnin ympäristön palautuminen ja täydellinen parametrivarmennus
•Matalissa lämpötiloissa - 48 tuntia -30 ± 2 °C:ssa, jota seuraa 2 tunnin palautuminen ympäristöstä
•Lämpösokkijaksot — 5 jaksoa välillä -30 °C - +80 °C, 30 minuutin viive per äärimmäinen
•Tärinänkestävyys – sinimuotoinen pyyhkäisy 10–55 Hz, amplitudi 1,0 mm, XYZ-akselit, kumulatiivinen 0,5 tuntia
•Mekaaninen isku – 75 cm vapaasti pudottava pudotus 10 mm kovapuuhun, 3 iskua
• Kosteudenkestävyys – 48 tuntia 50 ± 5 °C:ssa / 90–95 % RH, jota seuraa 2 tunnin palautuminen ympäristöstä
•Jotoksen lämmönkestävyys – 250 ± 5 °C 10 ± 0,5 sekuntia, rungon ja juotteen välinen välys 2,0 mm

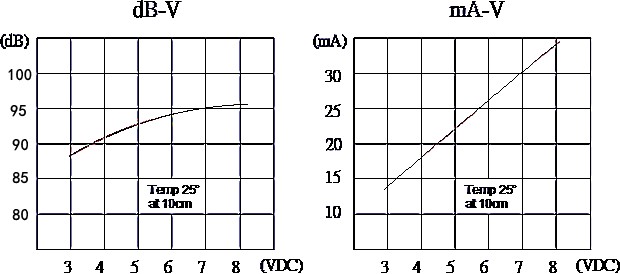

Erätestinäytteet vahvistavat tasaisen suorituskyvyn spesifikaatioiden puitteissa: äänenpaine 94,1--96,1 dB, virta 24,4--26,4 mA, taajuus 2987--3011 Hz (kaikki 3000 ± 300 Hz:n rajoissa), mitoitus- tai napaisuusvirheitä ei ole.
Kysymys 1: Voidaanko MLT-9650Y-5V ohjata suoraan 3,3 V:n mikrokontrollerista GPIO?
Ei. Pienin käyttöjännite on 4 V ja 3,3 V alittaa taatun toimintarajan. Vaikka summeri saattaa tuottaa pienemmän tehon tai ei värähtele kokonaan 3,3 V:n jännitteellä, luotettava toiminta vaatii vähintään 4 V:n jännitteen. Harkitse 3,3 V:n järjestelmissä 5 V:n tehostinmuunninta tai valitse 3 V:n aktiivinen summeri MEIDI-valikoimasta.
Q2: Mikä on akustinen käyttöikä jatkuvassa käytössä suurimmalla nimellisjännitteellä?
Integroitu oskillaattori ja sähkömagneettinen muunnin ovat päteviä jatkuvaan käyttöön 5 V:n jännitteellä ja 25 °C:n lämpötilassa. Käyttöikä pitenee hälytyssovelluksille tyypillisten ajoittaisten käyttöjaksojen aikana. Ota yhteyttä tehtaaseen saadaksesi tarkat käyttöiän tiedot. Jatkuvaäänisovelluksiin, kuten hätäevakuointisignaaleihin, tulee harkita kotelon lämmönhallintaa lämmön kertymisen estämiseksi.
Q3: Miten integroitu oskillaattori vaikuttaa sähkömagneettiseen yhteensopivuuteen verrattuna ulkoisesti ohjattuihin passiivisiin summereihin?
Sisäinen oskillaattori toimii kiinteällä 3000 Hz:llä kontrolloiduilla nousu- ja laskuajoilla ja tuottaa ennustettavan harmonisen sisällön, joka rajoittuu ensisijaisesti parittomiin harmonisiin (9 kHz, 15 kHz jne.), jotka jäävät tyypillisten johtuvien ja säteilytettujen emissiotestialueiden ulkopuolelle. Toisin kuin PWM-ohjatut passiiviset summerit, joissa kytkentäkohina riippuu ohjainpiirin asettelusta, hilakäytön impedanssista ja piirilevyreitityksestä, MLT-9650Y-5V tarjoaa tasaisen sähkökuorman minimaalisella korkeataajuisella sisällöllä, mikä yleensä johtaa alhaisempiin EMC-päästöihin ja yksinkertaistettuun vaatimustenmukaisuustestaukseen.
Kysymys 4: Mitä kotelointiin liittyviä näkökohtia sovelletaan 5,0 mm:n korkeusprofiiliin?
5,0 mm rungon korkeus vaatii riittävän esteettömän tilan piirilevyn pinnan yläpuolelle akustisten esteiden estämiseksi. Ääniaukon yläpuolelle suositellaan lisätilaa, jotta äänenpaine ei heikkene lähellä olevista pinnoista tai osista. Säleikköillä tai kalvoilla varustetuissa koteloissa akustisen impedanssin yhteensopivuus on arvioitava; tiheät silmät voivat heikentää ulostuloa. 9,6 mm:n neliöjalanjälki tarjoaa vakaan mekaanisen asennuksen tavallisille 1,6 mm:n FR4-alustoille.
Kysymys 5: Tuetaanko OEM-muokkauksia, kuten mukautettuja teippi- ja kelapakkauksia tai vaihtoehtoisia nastakokoonpanoja?
Kyllä. MEIDI tukee OEM-räätälöintiä, mukaan lukien muokatut teippi- ja kelatiedot, vaihtoehtoiset pakkausmäärät ja mukautetut merkinnät suuria tilauksia varten. Läpireiän muuntamista varten tehdyt johtomuodon muutokset eivät koske SMD MLT-9650Y-5V:tä, mutta mukautettuja juotospastakaavaussuosituksia ja uudelleenvirtausprofiiliohjeita on saatavilla sovellussuunnittelun kautta. Minimitilausmäärät ja toimitusajat vaihtelevat muokkausalueen mukaan.
MLT-9650Y-5V:n teknisiä tietoja, CAD-jalanjälkiä, näytepyyntöjä tai OEM-integrointiohjeita varten ota yhteyttä MEIDI Engineering Supportiin.
MEIDI-sovellussuunnittelu vastaa tyypillisesti teknisiin tiedusteluihin yhden arkipäivän kuluessa
