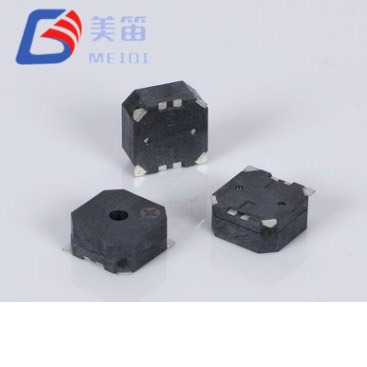

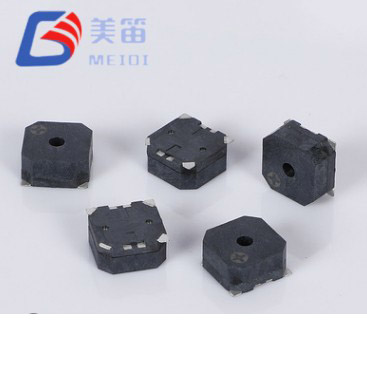

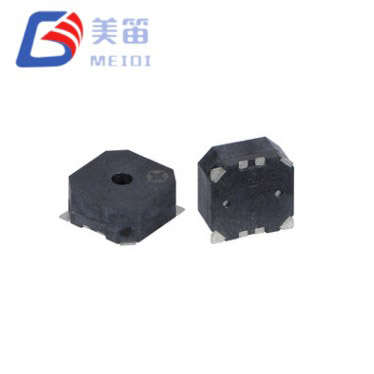

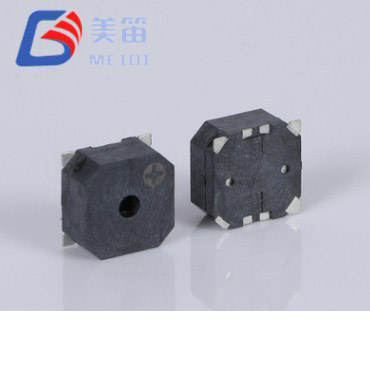

5 V 2 700 Hz SMD Magnetic Active Buzzer on aktiivinen sähkömagneettinen summeri, joka on pakattu pinta-asennusta varten ja joka on suunniteltu tuottamaan selkeä 2 700 Hz ääni heti, kun DC jännite kytketään. Koska oskillaattori ja ohjainaste on integroitu komponenttiin, ulkoista PWM-signaalia, mikrokontrolleriajastinta tai transistoripuskuria ei tarvita. Tämä itsenäinen arkkitehtuuri vähentää sekä komponenttien määrää että laiteohjelmiston lisäkustannuksia, mikä tekee summerista erityisen hyödyllisen sulautetuissa järjestelmissä, joissa I/O-nastat ja käsittelysyklit on jo sitoutunut muihin tehtäviin.
Nimellinen 5 V syöttö sopii tavallisiin logiikka- ja teollisuuskiskoihin, kun taas 4 V - 7 V käyttöikkuna mukautuu säätimen toleranssiin ja akun purkautumiskäyriin ilman suorituskyvyn poikkeamia. Nimellisjännitteellä äänenpainetaso saavuttaa vähintään 85 dB 10 cm:n etäisyydellä, taso, joka säilyttää kuuluvuuden useissa ympäristön meluolosuhteissa. Jatkuvalla käyttölämpötila-alueella -40 °C - +105 °C, summeri sopii koteloihin, jotka kärsivät äärimmäisistä kylmäkäynnistyksistä tai pitkäaikaisesta altistumisesta korkeille lämpötiloille.
12,8 mm:n neliöjalanjälki ja 6,5 mm:n korkeus sijoittavat tämän komponentin erittäin pienikokoisten SMD-summerien ja suurempien läpimenevien hälytyslaitteiden väliin. Sen musta LCP-kotelo on yhteensopiva reflow-, aalto- ja manuaalisten juotosprosessien kanssa, mikä tukee tehokasta automatisoitua kokoonpanoa. Seuraavissa osioissa kerrotaan sähköisistä ja mekaanisista ominaisuuksista, luotettavuustestauksesta ja tyypillisistä integraatioskenaarioista.
Itsenäinen sähkömagneettinen summeri integroidulla oskillaattorilla: käytä tasavirtaa, vastaanota välitön 2700±300Hz ääni.
•Aktiivinen suunnittelu eliminoi ulkoisen PWM-lähteen, ajurin IC:n tai ajoituskomponenttien tarpeen; vaaditaan vain määritetyllä alueella oleva tasajännite
• 4–7 V:n toiminta-alue keskitetty 5 V:iin, kattaa säädellyt 5 V:n kiskot ja tyypilliset akun purkausprofiilit
•≥85 dB äänenpaine 10 cm:n etäisyydellä, taattu minimiteho teollisuus- ja turvallisuushälytyssovelluksiin
•≤50mA virrankulutus nimellisjännitteellä, ennustettavissa oleva luku tehobudjetin suunnittelussa sulautetuissa järjestelmissä
• 12,8 × 12,8 × 6,5 mm SMD-jalanjälki, sopii automaattisiin poiminta-asennus- ja paneeliasennuksiin
• Laajennettu toiminta-alue -40°C - +105°C, mikä tukee käyttöönottoa lämpöä vaativissa ympäristöissä
•Musta LCP-kotelo, joka on yhteensopiva 255±5°C:n huippulämpötilaan asti
Integroitu oskillaattoripiiri eliminoi ulkoisen aaltomuodon generoinnin tarpeen. Suoraan liittimiin kytketty tasavirtalähde tai loogisesti korkea GPIO-lähtö ovat kaikki mitä tarvitaan äänimerkin käynnistämiseen. Tämä aktiivinen topologia eroaa passiivisista magneettisummista, jotka vaativat jatkuvan vaihtovirtasignaalin ja yleensä erillisen ohjaintransistorin. Pitämällä virityselektroniikan komponentin sisällä, MLT-1365Y-5V vähentää materiaalimääriä ja yksinkertaistaa piirilevyjen asettelua.
Käyttöjännitealue 4 V - 7 V on tarkoituksella laajempi kuin yksittäinen nimellisarvo. Se ottaa huomioon 5 V:n säätimien lähtötoleranssin ja purkautuvien akkujen jännitteen laskun, joten akustinen lähtö pysyy tasaisena todellisissa syöttövaihteluissa. Resonanssitaajuudeksi on määritetty 2700±300 Hz, kaista, joka on pienissä SMD-summereissa yleisen 4 kHz:n alapuolella. Tämä matalampi keskitaajuus voi tarjota erilaisen sävyisen luonteen ja se voi levitä eri tavalla kotelon sisällä, mikä on tekijä, joka kannattaa arvioida prototyyppitestauksen aikana.
Äänenpaine on taattu vähintään 85 dB:ksi 10 cm:n jännitteellä 5 V:n käytössä, ja tyypillinen virrankulutus on 50 mA tai sen alapuolella. Näiden lukujen avulla suunnittelijat voivat mitoittaa teholähteen ja lämpömarginaalin tarkasti. 2,5 g:n paino ja LCP-kotelo on suunniteltu tavallisia SMT-prosesseja varten: uudelleenvirtaus 255±5 °C:n huipulla, aalto- ja käsijuotto ovat kaikki tuettuja tuotespesifikaatioiden mukaisesti.
Integroitu oskillaattori hyväksyy DC:n ja tuottaa äänen välittömästi; mikro-ohjaimen ajastinta, PWM-resurssia tai ulkoista transistoria ei tarvita.
4–7 V:n syöttöikkuna, jossa on 5 V:n keskus, kattaa säädetyt kiskot ja akun purkauskäyrät ilman jännitteensäätöä.
Resonanssitaajuus on kiinteä 2700 Hz ±300 Hz tuotantotoleranssin sisällä, mikä tarjoaa ennustettavan akustisen allekirjoituksen.
Äänentoisto taataan ≥ 85 dB:llä 10 cm:n etäisyydellä nimellisolosuhteissa, mikä täyttää teollisuus- ja turvallisuushälytysten kuuluvuusvaatimukset.
Virrankulutus ≤50mA mahdollistaa suoraviivaisen tehobudjetoinnin sulautetuissa malleissa.
Käyttölämpötila-alue -40 °C - +105 °C ylittää selvästi tyypilliset kuluttajatason rajat, ja se voidaan avata ulkotiloissa, autoissa ja raskaassa teollisuusympäristössä.
12,8 mm:n neliömäinen SMD-jalanjälki 6,5 mm:n korkeudella ja mustalla LCP-kotelolla on yhteensopiva moniprosessijuottamisen kanssa, mukaan lukien jopa kolme reflow-kulkua.

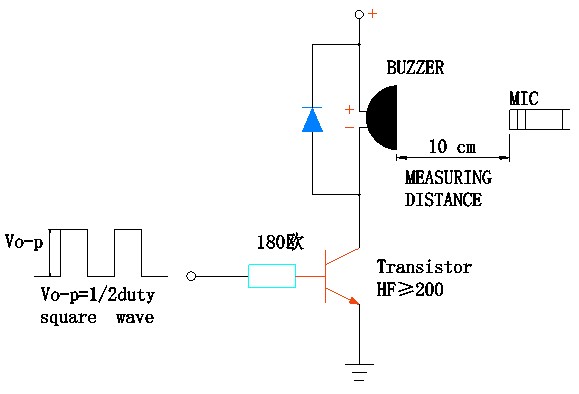

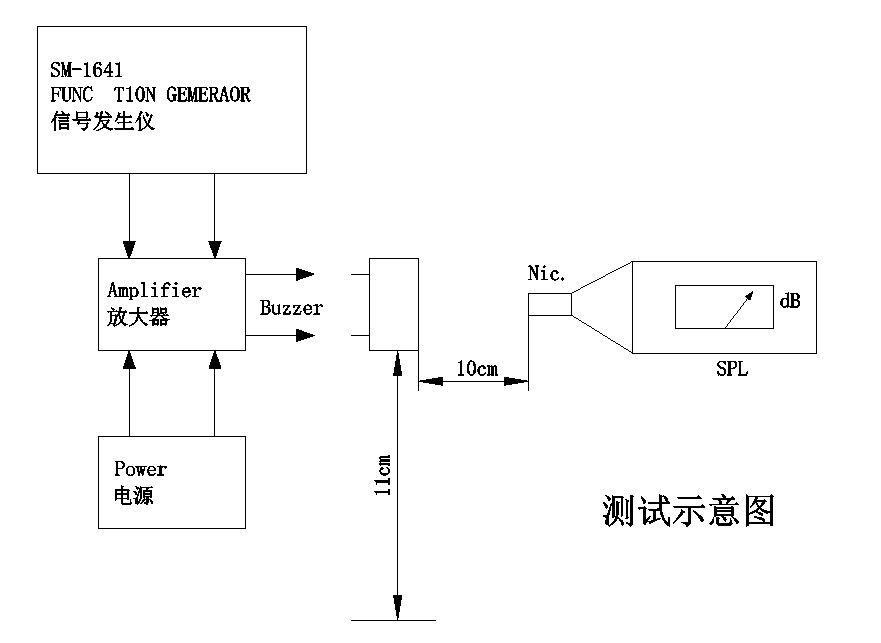

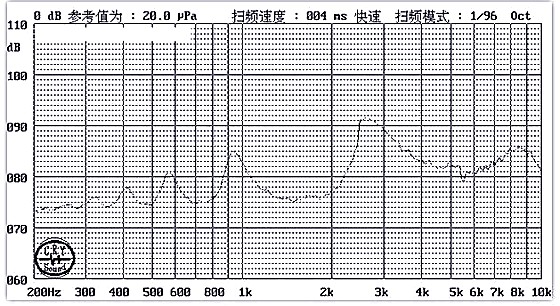

| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Aktiivinen sähkömagneettinen SMD-summeri | — |
| Nimellisjännite | 5 V (Vo-p) | Nimellinen |
| Käyttöjännite | 4–7 V (Vo-p) | Jatkuva |
| Äänilähtö 10 cm | ≥ 85 dB | 5V, 10 cm |
| Käyttövirta | ≤ 50 mA | 5V jännitteellä |
| Resonanssitaajuus | 2700 ± 300 Hz | Nimellisjännitteellä |
| Käyttölämpötila | -40 °C ~ +105 °C | Jatkuva |
| Varastointilämpötila | -40 °C ~ +120 °C | Ei toiminnassa |
| Mitat (P × L × K) | 12,8 × 12,8 × 6,5 mm | Vain runko |
| Paino | 2,5 g | Tyypillinen |
| Asunnon materiaali | Musta LCP | Reflow-yhteensopiva |
| Juotos (suositus) | Uudelleenvirtaus: 255 ± 5 °C, 3 s; Esilämmitä 180 °C, 40–70 s | Spesifikaatiota kohti, jopa 3 läpikulkua |
| Juotos (aalto) | 255 ± 15 °C, 4-6 s | 2-3 syöttöä |
| Juotos (manuaalinen) | 360 ± 10 °C, 2–5 s | 2-3 syöttöä |
MEIDI Intelligent Technology on suunnitellut ja valmistanut akustisia komponentteja vuodesta 2011 lähtien. Yrityksen vertikaalisesti integroitu laitos Jiangsussa, Kiinassa, kattaa LCP-muovauksen, automatisoidun SMD-kokoonpanon, sähkömagneettisen kelan käämityksen ja täyden inline-akustisen testauksen. Tehdas toimii ISO 9001 -sertifioidun laatujärjestelmän alaisuudessa ja tukee suurten volyymien tuotantoa erätason jäljitettävyyden avulla, mikä mahdollistaa johdonmukaisen toimituksen auto-, teollisuus-, turvallisuus- ja kulutuselektroniikka-asiakkaille maailmanlaajuisesti.
MLT-1365Y-5V valmistetaan saman valmistustavan mukaisesti. Jokainen erä käy läpi seuraavan luotettavuustarkastuksen tuotteen dokumentaation mukaisesti. Ympäristön rasitusseulonta sisältää 48 tunnin varastoinnin korkeassa lämpötilassa +80 ± 2 °C:ssa, 48 tunnin liotuksen matalassa lämpötilassa -30 ± 2 °C:ssa ja viisi lämpöshokkisykliä näiden ääriarvojen välillä 30 minuutin viivytyksellä vaihetta kohden. Mekaaninen kestävyys vahvistetaan tärinätestauksella 10 Hz:stä 55 Hz:iin 1,0 mm:n amplitudilla kaikilla kolmella akselilla, mitä seuraa kolme 75 cm:n pudotusta 10 mm:n kovapuupinnalle.
Kosteudenkestävyys vahvistetaan 48 tunnin altistuksella 50±5°C:een 90–95 %:n suhteellisessa kosteudessa ja 2 tunnin palautuminen ympäristöstä ennen karakterisointia. Juotoksen eheys varmistetaan 250 ± 5 °C:n juotteen lämmönkestävyystestillä 10 sekunnin ajan, kun komponentin runko on sijoitettu 2,0 mm:n päähän juotoskohdasta, täyden reflow-profiilin testauksen lisäksi. Kaikki testikriteerit on dokumentoitu tuote-eritelmässä, ja erätestausraportit ovat saatavilla pyynnöstä. Asiakkaille, jotka tarvitsevat laajennettua pätevyyttä näiden standardiprotokollien lisäksi, MEIDIn laatusuunnittelutiimi voi keskustella lisäseulonnoista.
Alla luetellut skenaariot on johdettu MLT-1365Y-5V:n sähköisistä, akustisista ja ympäristöluokituksista. Ne on tarkoitettu integrointiohjeiksi, eivätkä ne tarkoita olemassa olevaa turvallisuus- tai viranomaissertifikaattia. ota yhteyttä MEIDiin saadaksesi vahvistuksen vaatimustenmukaisuudesta kohdemarkkinoillasi.
•Teolliset ohjauspaneelit: aktiivinen rakenne liitetään suoraan PLC-lähtöihin tai 5 V:n logiikkakiskoihin, mikä poistaa PWM-kehityksen tarpeen ja säästää prosessoriresursseja ydinohjaustehtävissä.
•Turvallisuus ja kulunvalvonta: tunkeutumispaneelit, näppäimistöt ja kortinlukijat hyötyvät yksinkertaisesta kaksijohtimisesta DC-asemasta ja 85 dB:n lähdöstä, joka vaimentaa ympäristön kohinaa.
•Automaatioyhdyskäytävien rakentaminen: tilanmuutosvaroitukset ja vikavaroitukset voidaan toteuttaa yhdellä GPIO-nastalla, mikä yksinkertaistaa laiteohjelmistoarkkitehtuuria LVI- ja energianhallintajärjestelmissä.
•Kaupalliset laitteet: ajastimet, syklin päättymisilmaisimet ja oven aukiolohälyttimet 5 V:n ohjauskorteissa saavat luotettavan äänilähteen ilman lisälaitteita.
•Televiestintäinfrastruktuuri: suurille lämpötilanvaihteluille alttiina olevia ulkokaappeja ja verkkolaitteita tukevat −40°C:n kylmäkäynnistyskyky ja +105°C:n yläraja.
•Ulkokäyttöiset ja lämpösäädettävät laitteet: aurinkoenergialla, kylmän ilmaston tai moottoritilan sovellusten kotelot voivat luottaa laajennettuun lämpötilaluokkaan tasaisen hälytyssuorituskyvyn takaamiseksi.

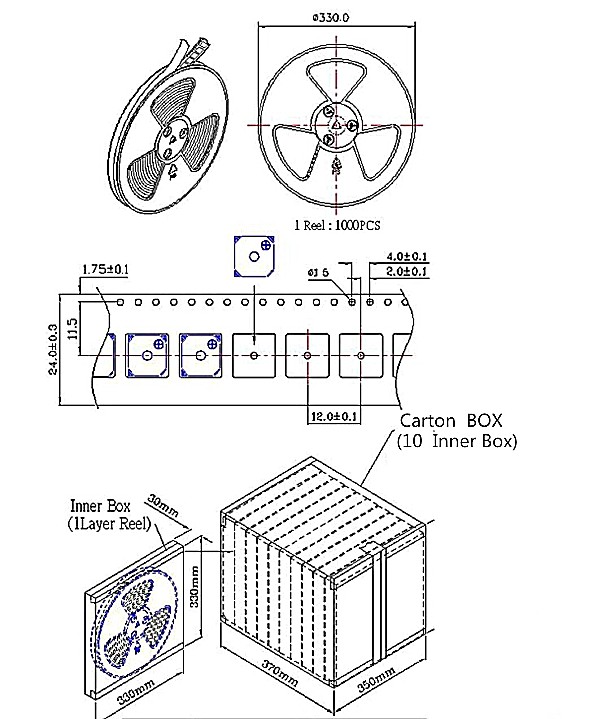

| Suunnittelun huomioiminen | MLT-1365Y-5V Tekniset tiedot |
| Poista ulkoiset oskillaattoripiirit | Integroitu ohjauspiiri; DC-jännitteen käyttäminen tuottaa äänen ilman PWM-, MCU-ajastinta tai transistoriohjainta |
| 5V järjestelmän yhteensopivuus | 4–7 V alue keskitetty 5 V nimellisjännitteeseen; toimii suoraan vakiosäädetyistä 5 V kiskoista |
| Lämpöllisesti haastavat ympäristöt | -40 °C - +105 °C käyttöalue spesifikaation mukaan |
| Kohtuullinen akustisen tehon vaatimus | ≥85 dB 10 cm:n etäisyydellä hälytyksen kuuluvuutta varten |
| SMT-tuotannon tehokkuus | SMD-jalanjälki, joka on yhteensopiva nauha- ja kelasyöttöjen ja tavallisten reflow-profiilien kanssa |
| Nykyinen budjettisuunnitelma | ≤50 mA määritetty tehonsyöttö- ja lämpösuunnittelun laskelmia varten |
5 V 2700 Hz SMD Magneettinen aktiivinen summeri täyttää tilan erittäin pienikokoisten SMD-summerien ja suurempien läpireikäisten hälytysyksiköiden välillä. Sen 12,8 mm:n neliöjalanjälki on suurempi kuin pienimmät SMD-vaihtoehdot, mutta aktiivinen rakenne eliminoi passiivisten muuntimien tyypillisesti vaatiman käyttöpiirin monimutkaisuuden. 6,5 mm:n korkeus vaihtaa pystysuoraa tilaa integroidulle elektroniikalle ja vahvalle akustiselle ulostulolle. 2700 Hz:llä resonanssitaajuus asetetaan tarkoituksella pienoislaitteissa yleisen 4 kHz:n keskipisteen alapuolelle; tämä voi vaikuttaa sävelluonteeseen ja saattaa tarjota paremman suorituskyvyn tietyissä kotelon akustiioissa. Insinöörejä kannustetaan vertaamaan 2,7 kHz:n ääntä korkeataajuisiin vaihtoehtoihin prototyyppien valmistuksen aikana.
Näytteitä on saatavana pöytäarviointia varten, jotta voit mitata akustista tehoa, virrankulutusta ja lämpökäyttäytymistä tietyissä käyttö- ja ympäristöolosuhteissa.
1. Tarvitseeko MLT-1365Y-5V ulkoisen oskillaattorin tai ohjainpiirin?
Ei. Summeri on aktiivinen, komponenttiin on integroitu oskillaattori ja ohjain. 4–7 V:n alueella syötetty tasajännite tuottaa suoraan 2700±300 Hz äänen. Ulkoista PWM-signaalia, mikro-ohjaimen ajastinta tai transistoria ei tarvita. Yksinkertainen logiikkakorkea GPIO-lähtö, relekontaktin sulkeminen tai suora liitäntä DC-kiskoon riittää aktivoimaan äänen.
2. Mitä eroa on tällä aktiivisella summerilla ja passiivisella sähkömagneettisella summerilla?
Passiivinen sähkömagneettinen summeri sisältää kelan ja kalvon, mutta siitä puuttuu käyttöelektroniikka; sille on syötettävä AC-signaali resonanssitaajuudella, tyypillisesti PWM-lähdöstä ja transistoripuskurista. MLT-1365Y-5V sisältää kaikki tarvittavat käyttöpiirit, joten se toimii tasaisella tasajännitteellä. Tämä lähestymistapa säästää I/O-nastoja, laiteohjelmiston kustannuksia ja piirilevytilaa hieman suuremman paketin ja kiinteän taajuuden kustannuksella.
3. Miten 2700 Hz:n taajuutta verrataan 4000 Hz:n summereihin?
2700±300 Hz:n keskitaajuus on alhaisempi kuin monissa pienissä SMD-summerissa esiintyvä 4 kHz:n standardi. Molemmat taajuudet ovat ihmisen hyvän kuuloherkkyyden alueella. Alempi sävelkorkeus voi tarjota erilaisen sävyn luonteen ja se voi levitä eri tavalla kotelomateriaalien ja taustakohinaspektrien kautta. Paras valinta riippuu akustisesta ympäristöstä, hälytystarpeista ja käyttäjien mieltymyksistä; prototyyppitestausta suositellaan.
4. Voiko summeri toimia jatkuvasti +105°C:ssa?
+105°C luku edustaa määritellyn toiminta-alueen ylärajaa. Jatkuva käyttö tässä lämpötilassa on ohjeiden mukainen, mutta kuten kaikki elektroniset komponentit, pitkäaikainen altistuminen korkeille lämpötiloille nopeuttaa ikääntymistä. Sovelluksissa, jotka vaativat jatkuvaa toimintaa lähellä rajaa, ota yhteyttä MEIDI:iin saadaksesi neuvoja alentamiseen ja odotetun käyttöiän tiedot lämpöprofiilisi alla.
5. Mitä ohjauspiiriä suositellaan mikrokontrollerien integrointiin?
MLT-1365Y-5V tarvitsee vain tasajännitelähteen alueella 4–7 V. Jos 5V mikrokontrolleri GPIO voi lähteä ≤50mA, summeri voidaan kytkeä suoraan. Kun GPIO-virran kapasiteetti on pienempi, logiikkatason N-kanavainen MOSFET- tai NPN-transistori, jota käytetään matalan puolen kytkimenä, on tyypillinen ratkaisu. Summeri sisältää sisäisen ohjauselektroniikan, joten sarjavirtaa rajoittavaa vastusta ei tarvita voimalinjassa. Varmista, että syöttöjännite ei koskaan ylitä 7 V sisäisen oskillaattoripiirin suojaamiseksi.
Jos tarvitset teknisiä tietoja, jännitekohtaisia akustisia luokitteluja, lämpökuormitustietoja, käyttöpiirin sovellushuomautuksia tai OEM-räätälöintikeskusteluja, lähetä vaatimukset yhteydenottolomakkeen kautta. MEIDI-sovellussuunnittelu vastaa tyypillisesti yhden arkipäivän kuluessa ja toimittaa dokumentaatiot ja volyymihinnat.
MEIDI Intelligent Technology on toimittanut pietsosähköisiä ja sähkömagneettisia akustisia komponentteja vuodesta 2011. Yrityksen tuotantotoimintaan Jiangsussa on integroitu LCP-muovaus, automatisoitu käämitys, SMD-kokoonpano ja 100-prosenttinen akustinen testaus. ISO 9001 -prosessit ja oma luotettavuuslaboratorio tukevat jokaiselle tuotteelle julkaistuja suorituskykytakuita. Asiakkaat auto-, teollisuus-, turvallisuus- ja kuluttajamarkkinoilla luottavat MEIDIin tasaisen laadun ja reagoivan suunnittelutuen ansiosta.
