Kuinka magneettinen passiivinen summeri toimii ja miksi se on välttämätöntä nykyaikaisille elektronisille laitteille? (Opas 2026)

Magneettinen passiivinen summeri on yksi monipuolisimmista äänimerkinantokomponenteista, joita käytetään nykyaikaisessa elektroniikassa. Toisin kuin aktiivinen summeri, jossa on oma sisäinen oskillaattori, magneettinen passiivinen summeri luottaa äänen tuottamiseen ulkoiseen ohjaussignaaliin. Insinööreille, ostajille ja tuotesuunnittelijoille magneettisen passiivisen summerin toiminnan ymmärtäminen on ensimmäinen askel oikean akustisen komponentin valinnassa hälytyksiä, ohjauspaneeleja, älylaitteita ja teollisuuslaitteita varten. Tämä 2026 suunnitteluopas selittää magneettisen passiivisen summerin toimintaperiaatteen, sisäisen rakenteen, valintakriteerit ja todelliset tuoteparametrit sekä vertaa sitä aktiivisiin ja pietsosähköisiin vaihtoehtoihin, jotta voit valita oikean magneettisen passiivisen summerin luotettavasti.

1. Mikä on magneettinen passiivinen summeri?

Magneettinen passiivinen summeri on sähkömagneettinen akustinen muunnin, joka muuntaa sähköisen signaalin kuuluvaksi ääneksi. Sana "passiivinen" tarkoittaa, että komponentti ei sisällä sisäänrakennettua oskillaattoria; se tarvitsee ulkoisen neliöaalto- tai vaihtovirtasignaalin värähtelemään. Sana "magneettinen" viittaa liikkuvan kelan mekanismiin: kela, kestomagneetti ja ohut ferromagneettinen kalvo. Koska magneettinen passiivinen summeri jättää sävyn, sävelkorkeuden ja melodian isäntämikro-ohjaimen hallintaan, se tarjoaa paljon enemmän joustavuutta kuin kiinteäääninen aktiivinen summeri. Lyhyesti sanottuna magneettinen passiivinen summeri on summeriperheen "tyhmä", mutta ohjelmoitava serkku – ja tämä ohjelmoitavuus on sen suurin vahvuus.

2. Kuinka magneettinen passiivinen summeri toimii?

Magneettisen passiivisen summerin toimintaperiaate perustuu sähkömagnetismiin ja kalvovärähtelyyn. Prosessi tapahtuu viidessä vaiheessa:

Vaihe 1 – Signaalisovellus.Mikro-ohjain tai erillinen ohjauspiiri lähettää neliöaallon (PWM) magneettisen passiivisen summerin kahteen napaan. Neliöaalto on parempi kuin siniaalto, koska sen terävät reunat vaihtavat kelan virtaa ratkaisevasti parantaen tehokkuutta ja äänenvoimakkuutta.

Vaihe 2 – Magneettikentän luominen.Kelan läpi kulkeva vaihtovirta luo vaihtelevan magneettikentän sydämen ympärille.

Vaihe 3 – Pakota vuorovaikutus.Tämä muuttuva kenttä on vuorovaikutuksessa kestomagneetin staattisen kentän kanssa työntäen ja vetämällä ferromagneettista kalvoa kohti ja poispäin magneetista käyttötaajuudella.

Vaihe 4 – Tärinä ja ääni.Kalvo värähtelee nopeasti, syrjäyttää ilmamolekyylejä ja tuottaa ääniaaltoja. 2,4 kHz:n neliöaalto tuottaa 2,4 kHz:n äänen; äänen taajuus määräytyy kokonaan ulkoisen signaalin mukaan. Tästä syystä magneettinen passiivinen summeri voi toistaa minkä tahansa ohjelmoidun äänen.

Vaihe 5 – Resonanssiviritys.Magneettisen passiivisen summerin ajaminen lähellä sen mekaanista resonanssitaajuutta maksimoi äänenpainetason (SPL) ja tehokkuuden. Useimmat yksiköt resonoivat 2,0 kHz ja 2,7 kHz välillä. Kotelon ontelo vaikuttaa myös resonanssiin, joten penkin suorituskyky voi muuttua, kun summeri on asennettu suljettuun koteloon.

Tämä "tyhmä" luonne - täysin ulkoisen piirin ohjaama - on juuri se, mikä määrittelee magneettisen passiivisen summerin passiiviseksi, ja siksi yksi malli voi palvella monia äänitoimintoja.

3. Magneettisen passiivisen summerin pääkomponentit

Jokaisessa magneettisessa passiivisessa summerissa on neljä ydinosaa:

Kela.Kuparikäämitys puolan ympärille. Kun virta kulkee sen läpi, käämistä tulee sähkömagneetti. Kelan vastus (DCR) mittaa tyypillisesti 16 Ω, 42 Ω tai 140 Ω, mikä ohjaa käyttövirran laskentaa.

Kestomagneetti.Tarjoaa vakion perustason magneettikentän, jota vastaan ​​kelan kenttä vaikuttaa kalvon liikuttamiseksi.

Kalvo.Ohut, joustava ferromagneettinen levy - usein nikkeli-rautaseos - sijoitettu juuri magneetin yläpuolelle. Se on osa, joka värähtelee fyysisesti tuottaakseen ääntä.

Asuminen.Muovi- tai metallikotelo, joka suojaa sisäosia, muotoilee akustista lähtöä ja määrittelee piirilevyn jalanjäljen. Yleiset koot vaihtelevat välillä Φ12 × 8,5 mm - 12,0 × 9,0 mm, ja ohuille laitteille on tarjolla matalaprofiilisia vaihtoehtoja. Nämä neljä osaa määrittelevät jokaisen markkinoiden magneettisen passiivisen summerin.

4. Aktiiviset vs. passiiviset summerit: mitä eroa niillä on?

Aktiivisten ja passiivisten summerien ero on siinä, onko värähtelylähde komponentin sisällä vai laiteohjelmiston sisällä. Tietosivuilla voit myös nähdä ehdotanturi(ulkoinen asema) jailmaisin(sisäinen asema).

Aktiivinen summeri integroi sisäisen oskillaattorin. Käytä tasavirtaa sen nimellisalueella ja se piippaa itsestään kiinteällä äänellä – ei koodia, ei ylimääräisiä osia. Magneettinen passiivinen summeri sitä vastoin sisältää vain kelan ja kalvon. MCU:n tai ajurin IC:n on luotava aaltomuoto. Magneettisen passiivisen summerin kompromissi on yksinkertainen: aktiivinen tarjoaa nopeimman integraation ja nolla laiteohjelmistoa; passiivinen antaa sinulle äänenkorkeuden hallinnan, melodioita ja kaksiäänisiä hälytyksiä yhdestä edullisesta anturista.

5. Magneettinen vs. pietsosähköinen summeri: Teknisten tietojen vertailu

Sekä magneettiset että pietsosähköiset summerit pitävät ääntä, mutta ne tekevät sen eri tavalla. Magneettinen passiivinen summeri liikuttaa käämiä ja magneettia; pietsosähköinen summeri taivuttaa keraamista levyä. Käytännön kompromissit ovat tärkeitä komponenttien valinnassa.

Globaalit johtajat, kuten Murata ja TDK, asettivat monet pietsosähköisten ja sähköakustisten komponenttien vertailuarvot. magneettinen passiivinen summeri on edelleen suositeltava valinta, kun vaaditaan pientä jännitettä ja täyteläisempää ääntä. Kun budjetilla ja sävyllä on merkitystä, magneettinen passiivinen summeri voittaa usein pietson pienjännitemalleissa.

6. Tärkeimmät tarkistettavat tekniset parametrit

Kun arvioit magneettista passiivista summeria, lue tietolomake näiden parametrien perusteella:

Äänenpainetaso (SPL).Äänenvoimakkuus dB mitattuna 10 cm. Teollisuuskohteet saattavat tarvita 85 dB tai enemmän; Varmista, että SPL ylittää ympäristön melun vähintään 10 dB.

Käyttöjännite (Vp-p).Suositellun neliöaallon huipusta huippuun -amplitudi (esim. 3 Vp-p, 5 Vp-p, 12 V) – ei tasavirtasyöttöjännite. Tämä on amplitudi, jonka kuljettajasi on tarjottava.

Resonanssitaajuus.Aja lähellä tätä taajuutta maksimaalisen tehon ja tehokkuuden saavuttamiseksi. Resonanssin ulkopuolinen toiminta tuhlaa tehoa ja alentaa SPL:ää.

Kelan vastus (DCR) ja virta.42Ω käämi 5 Vp-p:llä kuluttaa noin 40 mA; kokoa ohjaustransistori ohmin lain mukaisesti (I = V / R).

Flyback-diodi suojaus.Koska magneettinen passiivinen summeri on induktiivinen kuorma, ohjaimen sammuttaminen aiheuttaa EMF-vastajännitepiikin. Käämin poikki sijoitettu vapaasti pyörivä (flyback) diodi suojaa kytkevää MOSFETiä tai BJT:tä vaurioilta.

Terminaalin tyyppi.SMD automaattisille keräilylinjoille tai läpimenevä reikä (THT) manuaalisille ja modulaarisille korteille.

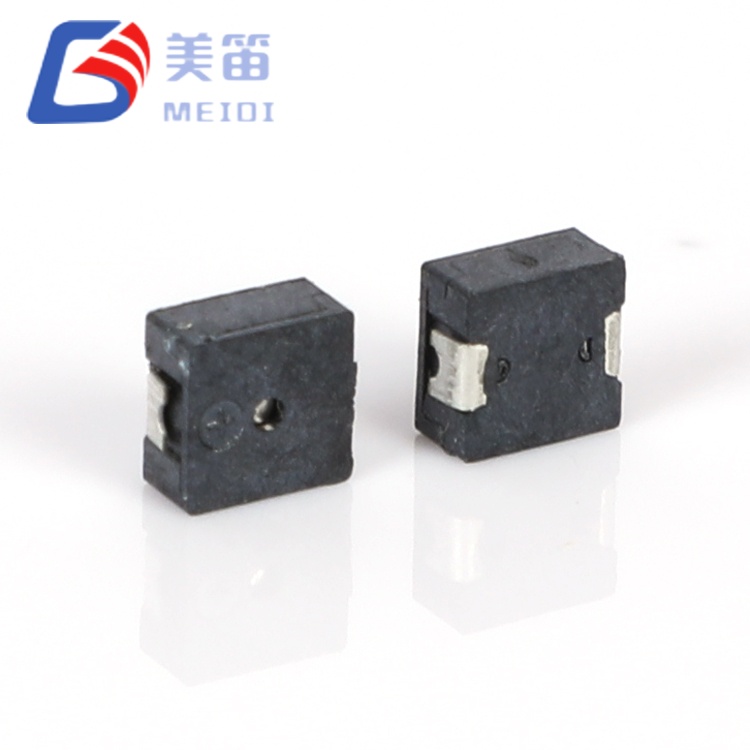

7. MEIDI-magneettiset passiiviset summerimallit (todelliset parametrit)

Teorian konkretisoimiseksi tässä on edustavia magneettisia passiivisummerimalleja MEIDI:n luettelosta, joissa on todellinen nimellisjännite, resonanssitaajuus, SPL ja kelan vastus tuotannossa. Kelan vastus 16Ω / 42Ω / 140Ω sopii tyypillisiin 3 V / 5 V / 12 V taajuusmuuttajaperheisiin.

Kaikki listatut mallit ovat sähkömagneettisia (magneettisia) passiivisia summereita, jotka on valmistettu ISO 9001 / ISO 14001 -järjestelmien mukaisesti ja jotka ovat RoHS-, REACH- ja CE-yhteensopivia. Täydelliset sähköiset ominaisuudet, ääriviivapiirrokset ja SPL-käyrät ovat saatavilla kullakin tuotesivulla ja ladattavassa tietolomakkeessa. Katsomagneettinen passiivinen summeriluettelokoko valikoimalle.

8. Miksi valita magneettinen passiivinen summeri?

Magneettinen passiivinen summeri tarjoaa useita etuja, jotka tekevät siitä oletusvalinnan moniin malleihin:

• Taajuuden joustavuus.Muuta ohjaussignaalia ja yksi malli palvelee monia toimintoja – hälytyksiä, vahvistuksia, jopa yksinkertaisia ​​melodioita.
• Kustannustehokkuus.Yksi halpa muunnin, jota ohjaa olemassa oleva MCU, voittaa useita kiinteääänisiä aktiivisia summereita.
• Kompakti koko.Paketit, kuten Φ12 × 8,5 mm, sopivat rajoitetusti kannettaviin ja puetettaviin laitteisiin.
• Pienjännitekäyttö.Toimii 3 V:sta, ihanteellinen akkukäyttöisille tuotteille.
• Pitkä käyttöikä.Ei sisäistä oskillaattoria, joka epäonnistuisi; yksinkertainen mekaaninen rakenne takaa vahvan pitkän aikavälin luotettavuuden.

Siksi magneettinen passiivinen summeri sopii sekä kuluttaja- että teollisuustuotteisiin.

9. Missä magneettisia passiivisia summereita käytetään

Magneettinen passiivinen summeri ilmestyy aina, kun laitteen täytyy kuulua. Tyypillisiä sovelluksia ovat:

• Hälytys- ja turvajärjestelmät (tunkeutumisen, tulipalon, kaasun havaitseminen)
• Autoelektroniikka (turvavyömuistutin, oven raolleen varoitus, pysäköintitunnistin)
• Kulutuselektroniikka (puhelimet, tabletit, puettavat laitteet, kodinkoneet)
• Lääketieteelliset laitteet (potilasmonitorit, infuusiopumput, diagnostiset laitteet)
• Teollisuuden ohjauspaneelit ja automaatiolaitteet
• IoT ja älykkään kodin solmut (tilaäänet, pariliitosäänet, huoltovaroitukset)

Jokaisessa tapauksessa magneettinen passiivinen summeri tarjoaa edullisen, luotettavan äänipalautteen, joka toimii myös kirkkaissa tai meluisissa ympäristöissä, joissa visuaaliset ilmaisimet eivät toimi. Magneettinen passiivinen summeri ratkaisee tämän yksinkertaisella, edullisella äänellä.

10. Oikean magneettisen passiivisen summerin valitseminen

Käytä tätä tarkistuslistaa sovittaaksesi magneettisen passiivisen summerin tuotteeseesi:

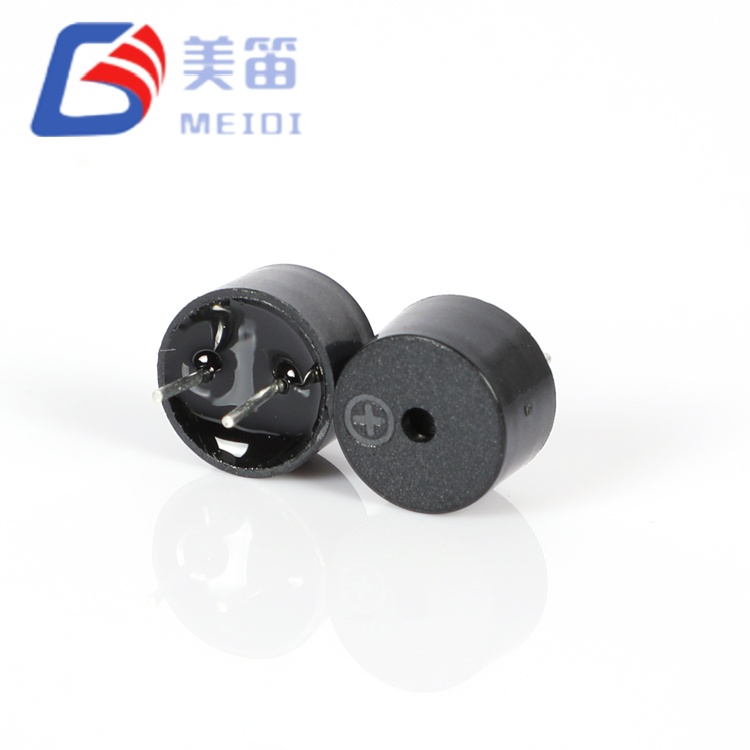

Käytännön esimerkkinä voidaan mainita, että MEIDIn kompakti 9 × 5,5 mm:n malli HNB-09A05 toimii 5 V DC:llä, tuottaa 82 dB @ 10 cm pienellä SMD-jalanjäljillä – ihanteellinen kannettaviin ja puetettaviin malleihin, joissa on vähän tilaa. 12,0 × 9,0 mm:n 5 V:n vaihtoehdossa HN-12062.4KHZ resonoi lähellä 2,4 kHz taajuudella ≥85 dB 42 Ω kelan kanssa. Katso9,5×5,5 mm mallisivu,täydellinen malliluettelo, taiota yhteyttä tiimiimmenäytteitä varten.

11. Yleiset ongelmat ja ratkaisut

Liian hiljaista.Magneettisen passiivisen summerin taajuusmuuttajan jännite tai virta on yleensä liian alhainen tai taajuus on off-resonanssi. Aja nimellisarvolla Vp-p lähellä resonanssia.

Ei ääntä.Tarkista napaisuus, varmista, että MCU todella tuottaa neliöaallon ja varmista, että ohjaintransistori vaihtaa.

Vääristynyt sävy.Lisää flyback-diodi ja varmista, että ajuri pystyy syöttämään kelavirran ilman painumista.

Summeri estetty.Varmista, että kotelo ei peitä ääniporttia; ontelon koko vaikuttaa resonanssiin ja voi mykistää lähdön.

12. Kuinka MEIDI tukee summerin hankintaa

15 vuoden vientikokemuksella MEIDI (Jiangsu Huaneng Electronics) toimittaa magneettisia passiivisummerimalleja SMD- ja läpireikäpakkauksissa, 3 V - 12 V taajuusmuuttajaperheistä, SPL:llä jopa 100 dB. Kaikki tuotteet valmistetaan ISO 9001- ja ISO 14001 -järjestelmien mukaisesti ja täyttävät RoHS-, REACH- ja CE-vaatimukset. Tutustu kokonaisuudessaanmagneettinen passiivinen summeriluettelotaiota yhteyttä tiimiimmenäytteitä ja mukautettuja eritelmiä varten.

13. FAQ

Kuinka ohjaan magneettista passiivista summeria MCU:sta?

Käytä ajastinta/PWM-nastaa tuottaaksesi neliöaallon halutulla taajuudella ja vaihda sitten käämi transistorin tai MOSFETin kautta. Useimmat MCU GPIO -nastat eivät voi tuottaa 30–100 mA:ta, jota magneettinen passiivinen summeri tarvitsee, joten vaaditaan ajurivaihe.

Voiko magneettinen passiivinen summeri soittaa melodiaa?

Kyllä. Koska ulkoinen signaali määrittää äänen, voit sekvenssillä eri taajuuksia luodaksesi melodioita, kaksiäänisiä hälytyksiä tai erillisiä vahvistuspiippauksia yhdestä magneettisesta passiivisesta summerista.

Magneettinen vai pietso – kumpi minun pitäisi valita?

Valitse magneettinen passiivinen summeri pienjännitejärjestelmiin, täyteläisempään ääneen ja meluisaan ympäristöön. Valitse pietso, kun erittäin pieni teho ja ohut profiili ovat tärkeitä.

Miksi magneettinen passiivinen summeri on hiljainen?

Yleisimmät syyt ovat riittämätön käyttövirta, irrotettu resonanssitaajuus tai tukkeutunut ääniportti. Aja nimellisarvolla Vp-p lähellä resonanssitaajuutta ja pidä portti vapaana.

Mitä sertifikaatteja laatusummerilla pitäisi olla?

Etsi ISO 9001- ja ISO 14001 -valmistusjärjestelmiä sekä RoHS-, REACH- ja CE-vaatimustenmukaisuutta. Nämä varmistavat materiaaliturvallisuuden ja tasaisen tuotannon laadun vientimarkkinoille.

Johtopäätös

Magneettinen passiivinen summeri on yksinkertainen, luotettava ja erittäin joustava äänikomponentti. Ymmärtämällä sen toiminnan – ulkoisen neliöaallon ohjaaman kelan, magneetin ja kalvon – ja tarkistamalla todelliset parametrit, kuten nimellisjännitteen, resonanssitaajuuden, SPL:n ja kelan resistanssin, voit valita oikean mallin, suunnitella turvallisen käyttöpiirin asianmukaisella flyback-diodisuojauksella ja antaa selkeän äänipalautteen missä tahansa tuotteessa. SelaaMEIDI magneettinen passiivinen summerisarjataiota yhteyttä tiimiimmeteknistä tukea ja näytteitä varten.
