Kuinka sähkömagneettinen summeri toimii ja miksi se on välttämätöntä nykyaikaisille hälytysjärjestelmille?

Ansähkömagneettinen summerion kompakti elektroninen akustinen komponentti, joka muuttaa sähköenergian selkeäksi ja luotettavaksi äänihälytykseksi sähkömagneettisen tärinän avulla. Sähkömagneettisen summerin toiminnan ymmärtäminen auttaa insinöörejä, ostajia ja tuotesuunnittelijoita valitsemaan oikean hälytyslaitteen teollisuuslaitteisiin, kodinkoneisiin, turvajärjestelmiin, lääketieteellisiin laitteisiin ja autoelektroniikkaan. Tämä opas selittää sähkömagneettisten summerien toimintaperiaatteen, sisäisen rakenteen, keskeiset tekniset tiedot, todelliset tuoteparametrit, valintamenetelmän, yleiset viat ja käytännön sovellukset MEIDI:n 15 vuoden vientivalmistuksen kokemuksella.

Mikä on sähkömagneettinen summeri?

Sähkömagneettinen summeri on elektroninen äänilaite, joka tuottaa kuuluvan äänen käyttämällä sähkömagneettista kelaa, kestomagneettia ja värähtelevää kalvoa. Toisin kuin pietsosähköinen summeri, joka perustuu keraamiseen muodonmuutokseen, sähkömagneettinen summeri tuottaa ääntä magneettikentän ohjaaman mekaanisen tärinän kautta. Sähkömagneettista summeria käytetään laajalti aina, kun tarvitaan yksinkertainen, välitön ja edullinen hälytysääni. Useimmat sähkömagneettiset summerit on sijoitettu pieneen muovikoteloon ja ne voidaan asentaa suoraan piirilevylle. Koska sähkömagneettinen summeri on rakenteeltaan yksinkertainen, se tarjoaa vakaan suorituskyvyn ja pitkän käyttöiän vaativissakin olosuhteissa.

Nykyaikainen sähkömagneettinen summeri on saatavilla läpireikä- ja pinta-asennuspakkauksissa (SMD), joiden nimellisjännitteet ovat 1,5 V - 24 V. Valmistajat, kuten MEIDI, kehittävät räätälöityjä sähkömagneettisia summeriratkaisuja erilaisiin teollisuuden, kaupallisiin ja kuluttajien tarpeisiin.

Kuinka sähkömagneettinen summeri toimii?

Sähkömagneettisen summerin toimintaperiaate perustuu sähkömagneettiseen induktioon ja nopeaan mekaaniseen värähtelyyn. Kun nimellisjännitettä käytetään, virta kulkee kelan läpi ja muodostaa magneettikentän. Tämä magneettikenttä houkuttelee ankkuria, joka on kytketty kalvoon. Kun virtaa kytketään sisäisellä oskillaattorilla tai ulkoisella ohjaussignaalilla, ankkuri liikkuu edestakaisin ja kalvo tärisee luoden äänenpaineaaltoja ilmaan.

Värähtelyn taajuus määrää äänen korkeuden, kun taas äänenpainetaso desibeleinä (dB) mitattuna määrää, kuinka kovaa sähkömagneettinen summeri kuuluu. Aktiivisessa sähkömagneettisessa summerissa oskillaattori on sisäänrakennettu, joten laite lähettää ääntä heti, kun virta kytketään. Passiivisessa sähkömagneettisessa summerissa on syötettävä ulkoinen neliöaaltosignaali taajuuden asettamiseksi. Tämä ero on tärkein asia ymmärtää ennen kuin valitset sähkömagneettisen summerin uuteen malliin.

Työvaihe	Päätoiminto	Tulos
Virransyöttö	Sähkövirta tulee kelaan	Luo sähkömagneettista energiaa
Magneettinen reaktio	Magneettivoima liikuttaa ankkuria	Tuottaa mekaanista tärinää
Diafragman liike	Kalvo tärisee jatkuvasti	Luo hälytysääniä

Sähkömagneettisen summerin ydinkomponentit

Sähkömagneettinen summeri sisältää useita osia, jotka toimivat yhdessä tuottaen ääntä. Sähkömagneettinen kela luo liikettä ohjaavan magneettikentän. Kestomagneetti tarjoaa kiinteän magneettisen referenssin ankkuriin. Kalvo, yleensä ohut metallilevy, muuntaa magneettisen voiman värähtelyksi. Ankkuri yhdistää magneettipiirin kalvoon. Kotelo suojaa sisäosia pölyltä, kosteudelta ja iskuilta. Liitinnastat yhdistävät sähkömagneettisen summerin ulkoiseen piiriin.

Kunkin komponentin laatu vaikuttaa suoraan äänenpainetasoon, taajuuden vakauteen ja sähkömagneettisen summerin käyttöikään. Ammattimaiset valmistajat keskittyvät tarkkoihin tuotantoprosesseihin, jotta suorituskyky pysyy yhtenäisenä jokaisessa erässä.

Aktiiviset vs passiiviset sähkömagneettiset summerit

Aktiivisessa sähkömagneettisessa summerissa on sisäänrakennettu ohjauspiiri ja se tuottaa kiinteän äänen asetetulla taajuudella, kun se on kytkettynä. Passiivisessa sähkömagneettisessa summerissa ei ole sisäistä oskillaattoria; käyttäjän on syötettävä vaihtosignaali taajuuden ja äänen ohjaamiseksi. Aktiivinen sähkömagneettinen summeri on helpompi käyttää ja sopii ihanteellisesti yksinkertaisiin hälytyksiin ja tilamuistutuksiin. Passiivinen sähkömagneettinen summeri tarjoaa joustavan äänenhallinnan melodioille tai erilaisille hälytysmalleille.

Molemmilla tyypeillä on sama sähkömagneettinen toimintaperiaate. Kun valitset aktiivisen ja passiivisen sähkömagneettisen summerin välillä, harkitse, pystyykö isäntälaite muodostamaan ohjaussignaalin ja kuinka paljon äänen mukauttamista sovellus tarvitsee.

Tärkeimmät tiedot, jotka sinun on ymmärrettävä

Sähkömagneettisen summerin valitseminen edellyttää sen teknisten tietojen lukemista huolellisesti. Nimellisjännite ja käyttöjännitealue osoittavat laitteen turvallisen tehonsyötön. Resonanssitaajuus, joka ilmaistaan hertseinä (Hz), on sähkömagneettisen summerin tuottama ääni. Äänenpainetaso (SPL), joka ilmaistaan desibeleinä (dB), näyttää äänenvoimakkuuden tietyllä etäisyydellä, yleensä 10 cm. Nimellisvirta, mitattuna milliampeereina (mA), osoittaa, kuinka paljon virtaa laite kuluttaa. Ohmeina mitattu impedanssi on tärkeä lähinnä passiivisille tyypeille. Näiden eritelmien selkeä ymmärtäminen estää yhteensopimattomuuden ja varmistaa, että sähkömagneettinen summeri toimii odotetulla tavalla lopputuotteessa.

Sähkömagneettisen summerin tuoteparametrit

Alla olevassa taulukossa on lueteltu MEIDI:n ja sen valmistuskannan edustavat sähkömagneettiset summerimallit todellisilla parametreilla, jotka on otettu yhtenäisestä tuoteluettelosta. Nämä arvot auttavat ostajia vertaamaan sähkömagneettista summeria tietyn sovelluksen tarpeisiin.

Malli	Tyyppi	Nimellisjännite	Käyttöjännite	Taajuus	SPL	Nykyinen	Koko (mm)	Paino
TMB12A03	Aktiivinen	3 V	2-5 V	2400±300 Hz	≥85 dB	≤30 mA	12,0 × 9,5	1,7 g
HMB1275-05B	Aktiivinen	5 V	3-7 V	2700±300 Hz	≥85 dB	≤30 mA	12,0 × 7,5	1,7 g
HNT-9650-05	Aktiivinen	5 V	3-7 V	2700±300 Hz	≥85 dB	≤30 mA	9,6 × 5,0	0,78 g
HNB09A05	Aktiivinen	5 V	3-7 V	2700±300 Hz	≥85 dB	≤30 mA	9,0 × 5,5	0,75 g
MLT-9650Y-5V	SMD aktiivinen	5 V	4-7 V	3000±300 Hz	≥85 dB	≤30 mA	9,6 × 9,6 × 5,0	1,5 g
HN-1295	Passiivinen	5 V	3-7 V	2400 Hz	≥85 dB	≤80 mA	12,0 × 9,5	1,5 g
QMB-09A-03	Passiivinen	3 V	1,5–4,5 V	2700±300 Hz	≥85 dB	≤80 mA	9,0 × 4,2	0,68 g

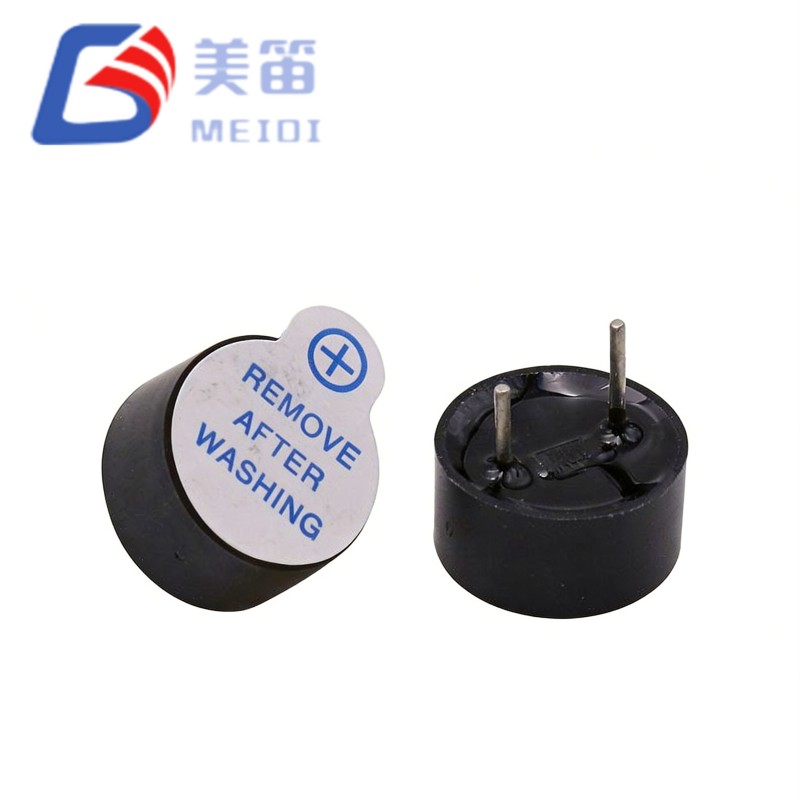

Täydellinen sähkömagneettisten summerien luettelo, mukaan lukien SMD- ja korkean lämpötilan versiot, on osoitteessasähkömagneettisen summerin tuoteluokkatai9650 sähkömagneettinen aktiivinen summerisivu.

Miksi valita sähkömagneettiset summerit hälytysjärjestelmiin

Laitevalmistajat valitsevat sähkömagneettisen summerin hälytysjärjestelmiin, koska se tarjoaa käytännön etuja, joita kaiuttimet ja monimutkaiset äänimoduulit eivät voi yhdistää samaan hintaan.

Etu	Kuvaus
Nopea vastaus	Sähkömagneettinen summeri antaa välittömän äänen, kun virta kytketään.
Kompakti koko	Pienet pakkaukset sopivat ahtaisiin asennustiloihin ruuhkaisille laudoille.
Pieni teho	Aktiiviset tyypit kuluttavat vain noin 30 mA, sopivat akkulaitteille.
Korkea luotettavuus	Sähkömagneettisen summerin yksinkertainen rakenne vähentää vikakohtia.
Helppo integrointi	Vakionastat ja SMD-vaihtoehdot sopivat useimpiin piireihin ja kokoonpanolinjoihin.

Sähkömagneettinen summeri vs pietsosähköinen summeri

Sekä sähkömagneettinen summeri että pietsosähköinen summeri ovat yleisiä hälytyslaitteita, mutta ne eroavat rakenteeltaan ja parhaista käyttötavoista. Sähkömagneettinen summeri käyttää kelaa, kestomagneettia ja kalvoa. Pietsosähköinen summeri käyttää keraamista elementtiä, joka taipuu jännitteen alaisena. Sähkömagneettinen summeri antaa yleensä voimakkaamman matalataajuisen äänen, kun taas pietsosähköinen summeri voittaa erittäin alhaisella tehonkulutuksella. Niiden välillä valinta riippuu jännitebudjetista, äänenvoimakkuudesta ja levytilasta.

Ominaisuus	Sähkömagneettinen summeri	Pietsosähköinen summeri
Rakenne	Kela, magneetti, kalvo	Pietsosähköinen keraaminen elementti
Ajaa	Activessa on sisäänrakennettu oskillaattori	Vaatii ulkoisen ajurin
Tehoa	Matalasta kohtalaiseen	Erittäin matala
Äänityyppi	Selkeä varoitusääni	Korkeataajuinen signaali
Paras	Hälytykset ja ilmoitukset	Kompaktit vähän virtaa käyttävät laitteet

Jos haluat syvemmän vertailun, lue oppaamme aiheestapietsosähköinen summerija kuinka se täydentää sähkömagneettista summeria sekalaisissa malleissa.

Sähkömagneettisten summerien yleiset sovellukset

Sähkömagneettinen summeri esiintyy monilla teollisuudenaloilla sen luotettavuuden ja välittömän ilmoituskyvyn ansiosta.

Teollinen ohjaus:Koneen hälytykset, varoitussignaalit ja toimintakehotteet.
Turvajärjestelmät:Hälytykset luvattomasta käytöstä ja hätätilanteista.
Kodinkoneet:Mikroaaltouunit, pesukoneet ja älylaitteet.
Autoelektroniikka:Varoitusjärjestelmät ja kojelaudan ilmaisimet.
Lääketieteelliset laitteet:Ääni-ilmoitukset valvontalaitteille.
IoT ja puettavat:Kompaktit SMD-sähkömagneettiset summeriosat pienille laitteille.

Kuinka valita oikea sähkömagneettinen summeri

Oikean sähkömagneettisen summerin valitseminen tarkoittaa sähköisten, mekaanisten ja ympäristötarpeiden tasapainottamista. Vahvista ensin nimellisjännite ja käyttöjännitealue. Yhdistä sitten äänenpainetaso desibeleinä ympäristön melutasoon. Choose a frequency that users can hear clearly. Päätä läpireiän ja SMD-asennuksen välillä levyn asettelun perusteella. Tarkista käyttölämpötila-alue ja tarvittava suojaustaso. Tarkista lopuksi sertifikaatit, kuten RoHS, REACH ja CE.

Työskentely kokeneen toimittajan, kuten MEIDIn, kanssa antaa asiakkaille mahdollisuuden saada ammattimaisia suosituksia ja räätälöidyn sähkömagneettisen summerin, joka on rakennettu projektin todellisiin vaatimuksiin.

Sähkömagneettisen summerin asennus- ja kytkentävihjeitä

Oikea asennus varmistaa, että sähkömagneettinen summeri toimii hyvin vuosia. Jos kyseessä on aktiivinen sähkömagneettinen summeri, tarkkaile napaisuutta ja kytke nimellisjännite merkittyihin nastoihin. Jos kyseessä on passiivinen sähkömagneettinen summeri, syötä puhdas neliöaaltosignaali määritetyllä taajuudella. Pidä äänen ulostulo kotelon esteenä. Noudata SMD-tyypeissä reflow-profiilia ja vältä patterin ylikuumenemista. Huolellinen asettelu estää useimmat sähkömagneettisen summerin kenttähäiriöt.

Yleiset sähkömagneettisten summerien ongelmat ja ratkaisut

Ongelma	Mahdollinen syy	Ratkaisu
Ei ääntä	Väärä johdotus tai alhainen jännite	Tarkista napaisuus ja jännitealue
Pieni äänenvoimakkuus	Ikääntyminen tai huono asennus	Paranna asentoa ja vaihda yksikkö
Epävakaa sävy	Jännitteen vaihtelu	Vakauta tarjonta, testaa näyte
Lyhyt Elämä	Karu ympäristö	Valitse tiivistetty tai laajalämpötilainen malli

Sähkömagneettisten summerien testaus ja laadunvalvonta

Luotettavan sähkömagneettisen summerin on läpäistävä kurinalainen testaus. MEIDI tarkistaa äänenpainetason, resonanssitaajuuden, nimellisvirran, ulkonäön ja käyttöiän tuotantolinjoilla. 15 vuoden vientikokemuksella tuotantokanta ohjaa kelojen käämitystä, magneettien sijoitusta ja kalvon tasapainoa siten, että jokainen sähkömagneettinen summeri täyttää ilmoitetut vaatimukset. Ostajat saavat tasaisen hälytyssuorituskyvyn suurissa tilauksissa.

Trendit: Miniatyrisointi ja SMD-sähkömagneettiset summerit

Sähkömagneettisten summerien markkinat ovat siirtymässä kohti pienempiä pinta-asennusosia IoT-, lääketieteellisiin ja puetettaviin tuotteisiin. SMD-sähkömagneettiset summeriperheet, kuten MLT-sarja, pakkaavat kelan, magneetin ja kalvon alle 10 mm:n pakkauksiin säilyttäen samalla vahvan äänenpainetason. Tämän trendin ansiosta suunnittelijat voivat lisätä äänihälytyksen laitteisiin, joissa tila oli aikoinaan liian tiukka reiän läpi kulkevalle sähkömagneettiselle summerille.

Usein kysytyt kysymykset

Q1: Mikä on sähkömagneettisen summerin päätarkoitus?
V: Sähkömagneettinen summeri antaa äänihälytyksiä, varoituksia, muistutuksia ja tilasignaaleja elektronisissa laitteissa.

Q2: Mitä eroa on aktiivisten ja passiivisten sähkömagneettisten summerien välillä?
V: Aktiivisessa sähkömagneettisessa summerissa on sisäänrakennettu oskillaattori ja se kuuluu kiinteällä taajuudella, kun se on kytkettynä. Passiivinen sähkömagneettinen summeri tarvitsee ulkoisen ohjaussignaalin asettaakseen äänensä.

Q3: Kuinka kauan sähkömagneettinen summeri voi toimia?
V: Käyttöikä riippuu suunnittelun laadusta, käyttöolosuhteista, jännitteen stabiilisuudesta ja käyttötaajuudesta. Laadukkaat mallit toimivat luotettavasti vuosia.

Q4: Voiko sähkömagneettisia summereita mukauttaa?
V: Kyllä. MEIDI voi mukauttaa jännitteen, äänitason, mitat, liittimet ja asennuksen asiakkaan tarpeiden mukaan.

Q5: Ovatko sähkömagneettiset summerit sertifioituja?
V: Vakiotuotteet täyttävät RoHS-, REACH- ja CE-vaatimukset maailmanlaajuista vientiä varten.

Kysymys 6: Onko SMD-sähkömagneettinen summeri yhtä kova kuin läpimenevä äänimerkki?
V: Nykyaikaiset SMD-sähkömagneettiset summeriosat saavuttavat vertailukelpoiset äänenpainetasot desibeleinä ja säästävät levytilaa.

Johtopäätös

Sähkömagneettinen summeri on tärkeä rooli nykyaikaisissa elektronisissa järjestelmissä tarjoamalla nopeat, luotettavat ja tehokkaat ääni-ilmoitukset. Sen yksinkertainen rakenne, vahva sopeutumiskyky ja laaja käyttöalue tekevät siitä ihanteellisen valinnan teollisuuslaitteisiin, kulutuselektroniikkaan, autojärjestelmiin ja turvalaitteisiin. Oikean sähkömagneettisen summerin valinta vaatii huomiota jännitteeseen, äänilähtöön, kokoon ja ympäristöön.

MEIDI tarjoaa edelleen luotettavia sähkömagneettisia summerituotteita ja räätälöityjä ratkaisuja, jotka auttavat asiakkaita parantamaan tuotteiden suorituskykyä ja luotettavuutta. Jos tarvitset ammattimaista sähkömagneettista summeria, täydellistä parametrilehteä tai mukautettua näytettä, ole hyväota meihin yhteyttätänään saadaksesi lisätietoja.
