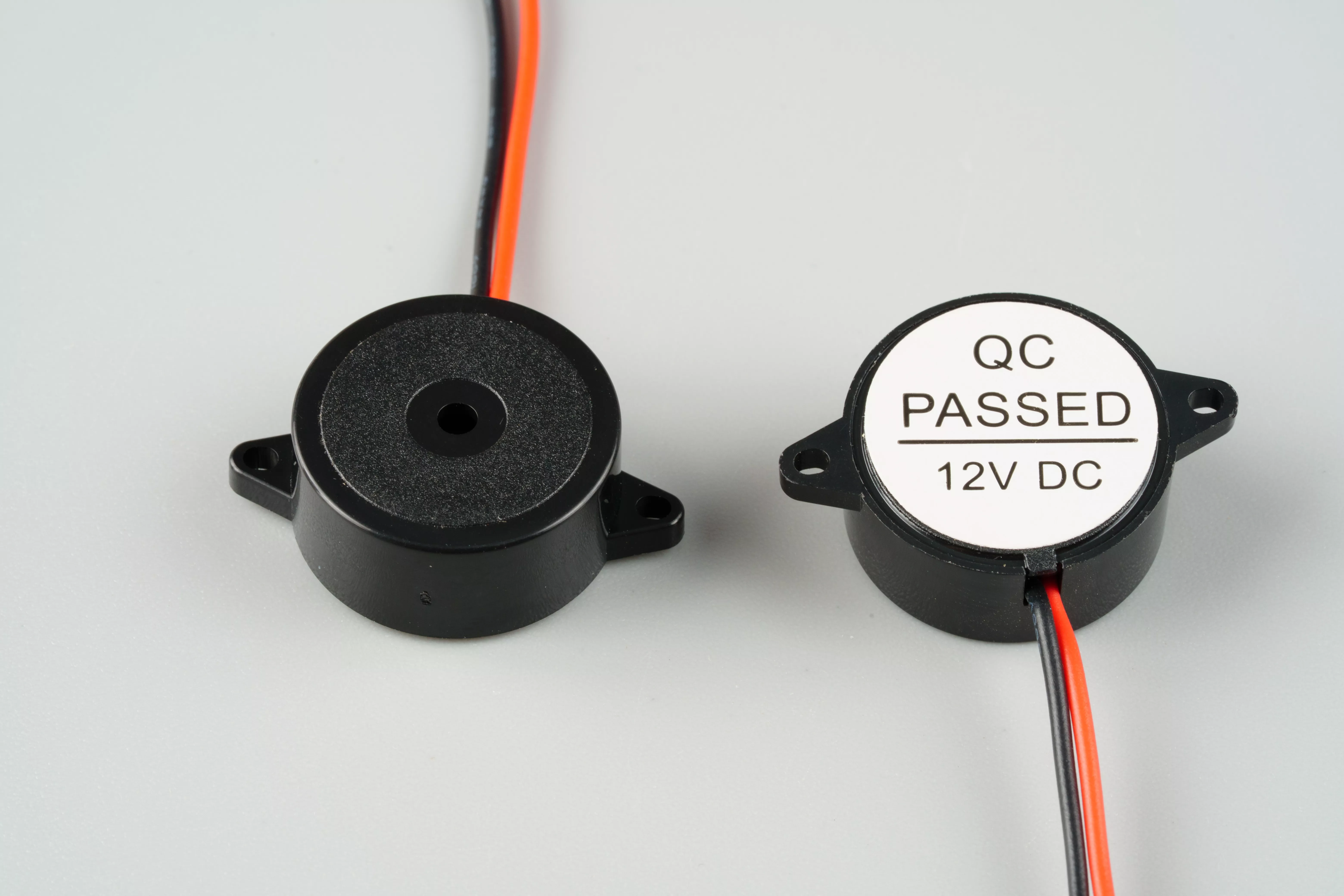

Monet yritykset voivat lainata apietsosummeri, mutta harvemmat voivat tukea vakaata vientitoimintaa, hyödyllistä teknistä viestintää ja toistuvien tilausten luotettavuutta. OEM-hankintatiimien haasteena ei ole vain summeritehtaan löytäminen. Se valitsee pietsosummerivalmistajan, joka voi tukea koko osan ympärillä olevaa liiketoimintaprosessia.
Maahantuojat ja hankintatiimit saavat yleensä parempia tuloksia, kun he vertaavat samanaikaisesti sekä tuotteiden sopivuutta että päivittäistä toimittajien toimintaa. Lainaus kertoo, kuinka paljon yksi summeri-erä maksaa; se ei kerro mitään siitä, miltä neljäs erä kuulostaa tai kuinka nopeasti tarkistettuun summeripiirustukseen vastataan.

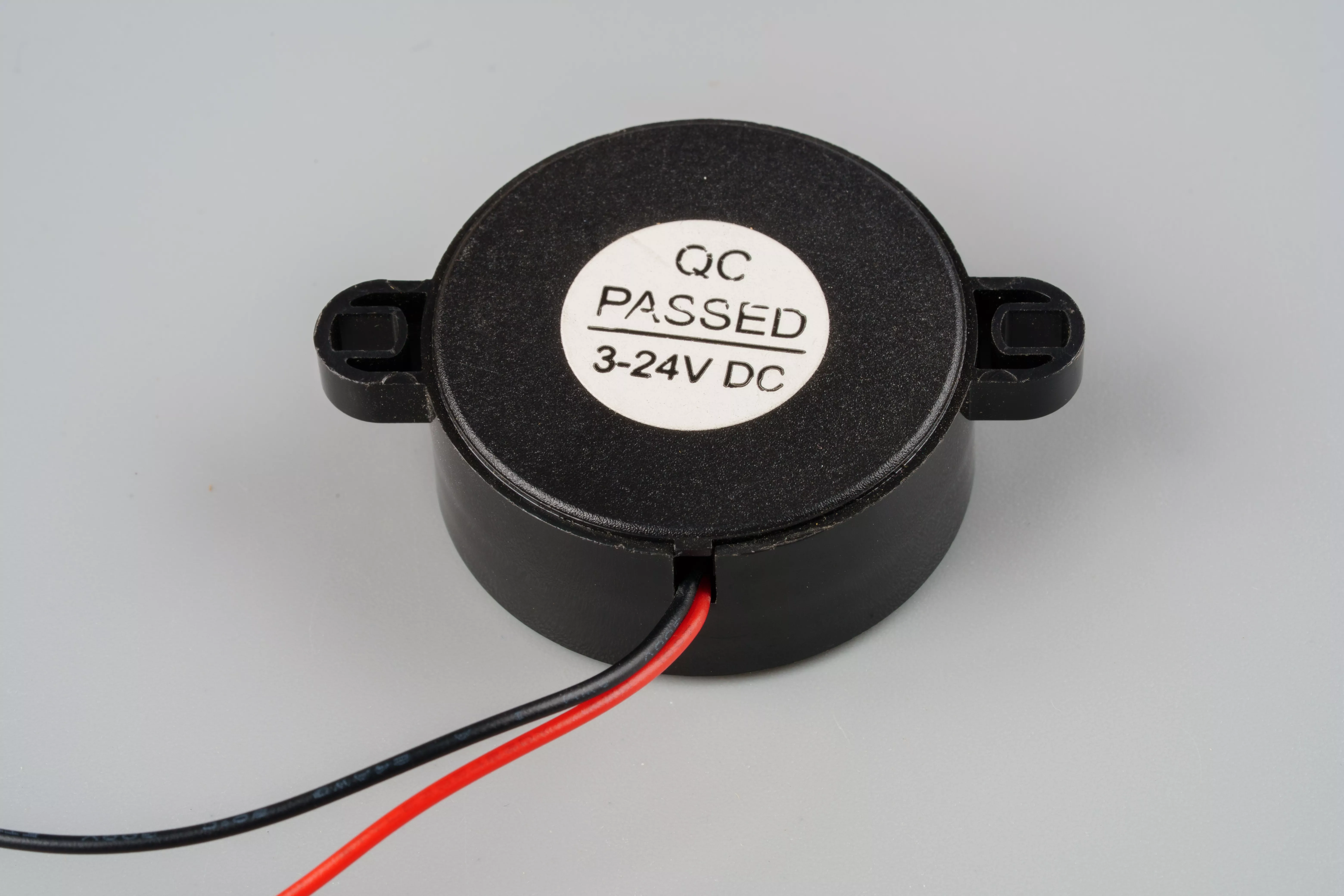

Vakavan pietsosummerivalmistajan tulisi tukea useampaa kuin yhtä vakiomallia. Ostajien tulee varmistaa, pystyykö toimittaja kattamaan tärkeimmät summerin suunnat, joita nykyaikaiset OEM-projektit saattavat vaatia, koska ensimmäinen tilaus on harvoin viimeinen. Savunilmaisinalusta käynnistyy reiän läpi kulkevasta aktiivisesta summerista ja lisää sitten anSMD summeriuudempaa lautaa varten, tarvitsee sitten suljetun summerin rungon ulkokäyttöön. Jos nämä kolme summeria ovat peräisin kolmelta tehtaalta, ostaja hyväksyy kolme laatujärjestelmää yhden sijaan.
| Toimittajan kyky | Miksi sillä on merkitystä ostajille |
|---|---|
| Aktiiviset ja passiiviset summerit | Tukee erilaisia tuoteäänistrategioita vaihtamatta myyjää |
| SMD- ja läpimenevä summerivaihtoehdot | Auttaa kohdistamaan summerin valmiiksi asennettuun kokoonpanoprosessiin |
| Suljetut tai vedenpitävät summerituotteet | Parantaa sopivuutta ulkokäyttöön, pesuun ja teollisuuskäyttöön |
| Jännitteen ja paketin monimuotoisuus | Tukee useita OEM-tuotealustoja yhdessä hyväksytyssä summerilähteessä |
| Pietsokeraamiset summerielementit | Mahdollistaa summerin integroinnin asiakkaan omaan asuntoon |
Pyydä pietsosummerivalmistajaa tarjoamaan eri perheitä yksittäisen osanumeron sijaan. Käytännössä osaavan tehtaan pitäisi hoitaaaktiiviset pietsosähköiset summerit(sisäänrakennettu oskillaattori, ohjaa tasavirtaa),passiiviset pietsosähköiset summerit(ulkoinen asema, isäntä-MCU:n asettama ääni),sähkömagneettiset summeritmagneettisessa aktiivisessa jamagneettinen passiivinenlomakkeet,SMD summeritreflow-kokoonpanoa vartenpogo-pin summerisarjatyökaluvapaa moduulikokoonpanoa varten jahälytyssummittimetyli 95 dB. Kattavuus on halvin saatavilla oleva riskinvähennys esivalintavaiheessa, ja se on ensimmäinen asia, jonka hyvä pietsosummerivalmistaja vapaaehtoisesti ilmoittaa.
Hinta on tärkeä, mutta tekninen epäsuhta voi aiheuttaa suurempia tappioita uudelleennäytteenoton, uudelleensuunnittelun ja toimitusviiveiden vuoksi. Ostajien tulee pyytää ensin tärkeimmät sähköiset ja akustiset summeritiedot ja vasta sitten vertailla toimittajien lukuja. Pietsosummerien valmistaja, joka vastaa täydellä parametrijoukolla yhdellä kertaa, vastaa yleensä nopeasti myös, kun muutos lähestyy valmistuspäivää.
| Parametri | Mitä pyytää |
|---|---|
| Nimellisjännite ja virrankulutus | Summerin jännite V DC tai V p-p plus maksimivirta mA kyseisellä jännitteellä |
| Äänenpainetaso | Summeri SPL dBilmoitetulla testimatkalla ja ajokunnossa |
| Resonanssitaajuus | Taajuus hertseinä ja toleranssi, koska summerin ulostulo laskee resonanssista |
| Pakkauksen mitat ja asennus | Summerin jalanjälki millimetreinä ja onko osa läpireikä, lankajohto vai reflow SMD |
| Käyttölämpötila-alue | Ilmoitettu summerialue °C ja tarvittaessa tiivistys tai IP-luokitus |
Alla olevassa taulukossa luetellaan edustavat suuren volyymin mallit Jiangsu Meidi Intelligent Technology Co., Ltd.:n (MEIDI) tuotantoluettelosta. Kaikki arvot on otettu omista teknisistä tiedoistamme – lukuja ei ole arvioitu. Kaikkien suositeltujen pietsosummerivalmistajien pitäisi pystyä pyynnöstä valmistamaan tämän muotoinen summeritaulukko.
| Malli | Tyyppi | Jännite | Resonanssitaajuus | Min. SPL | Nykyinen | Mitat (mm) | Temp. Alue |
|---|---|---|---|---|---|---|---|
| HNR-1207PA5.0 | Passiivinen pietso | 5,0 V p-p | 4000 ± 500 Hz | ≥ 80 dB | ≤ 10 mA | Φ12,5 × 7,0 | -20 - +70 °C |
| HNR-1255PA6.5 | Passiivinen pietso | 5,0 V p-p | 4000 ± 500 Hz | ≥ 80 dB | ≤ 10 mA | Φ12,5 × 5,5 | -20 - +70 °C |
| HNR-1707 | Passiivinen pietso | 5,0 V p-p | 4000 ± 500 Hz | ≥ 85 dB | ≤ 10 mA | Φ17,0 × 7,5 | -20 - +70 °C |
| HNR-2207PA10 | Passiivinen pietso (jousitappi) | 3,0 V p-p | 2000 ± 500 Hz | ≥ 75 dB | ≤ 3 mA | Φ22,0 × 7,0 | -20 - +70 °C |
| HNB09A05 | Sähkömagneettinen (aktiivinen) | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | -20 - +70 °C |
| HNT-9042-05 | Sähkömagneettinen (aktiivinen) | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | -20 - +70 °C |
| TMB12A05 | Sähkömagneettinen (aktiivinen) | 5 V DC | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 - +70 °C |
| TMB12A12 | Sähkömagneettinen (aktiivinen) | 12 V DC | 2700 ± 300 Hz | ≥ 88 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 - +70 °C |
| TMB12A24 | Sähkömagneettinen (aktiivinen) | 24 V DC | 2400 ± 300 Hz | ≥ 90 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 - +70 °C |
| HMB1275-05B | Sähkömagneettinen (aktiivinen) | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 7,5 | -20 - +70 °C |
| HN-2512 | Sähkömagneettinen (passiivinen) | 5/12 V DC | 800 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,0 | -20 - +70 °C |
| QMB-09B-05 | Sähkömagneettinen (passiivinen) | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 60 mA | Φ9,0 × 5,5 | -20 - +70 °C |
| HN-1206 | Sähkömagneettinen (passiivinen) | 5 V DC | 2,0 / 2,4 / 2,7 kHz | ≥ 85 dB | ≤ 60 mA | Φ12,0 × 9,0 | -20 - +70 °C |
| MLT-8530 | SMD sähkömagneettinen (passiivinen) | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 80 mA | 8,5 × 8,5 × 3,0 | -20 - +70 °C |

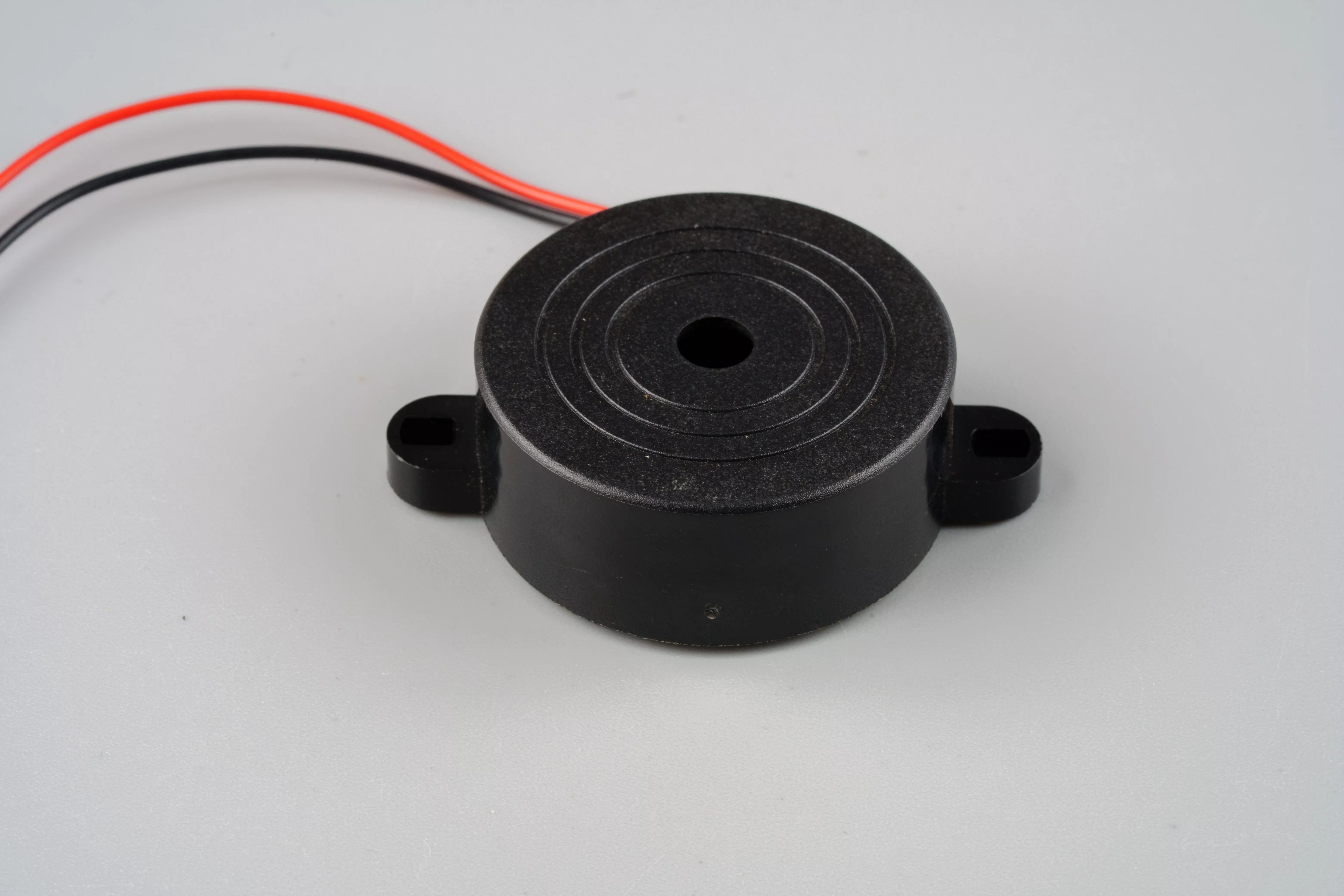

Ostajat pitävät joskus pietsoa ja magneettista summeria kahdena tapana ostaa sama äänimerkki. He eivät ole. Tehoherkillä tai rajoitetuilla levyillä pietsosummerireitti on yleensä puhtaampi valinta, koska se kuluttaa vähemmän virtaa ja sopii pienemmälle jalanjäljelle, ja keraamisen elementin staattista kapasitanssia on helpompi ohjata pienitehoisesta MCU-nastasta. Magneettinen summeri ansaitsee paikkansa, kun projekti tarvitsee erilaisen äänimerkin tai tietyn käyttötavan, jota pietsosummeri ei tarjoa. Taulukko pitää kompromissin tasolla, joka todella vaikuttaa hankintapäätökseen.
| Vertailualue | Piezo Summeri | Magneettinen summeri |
|---|---|---|
| Tehon tarve | Yleensä alhaisempi | Yleensä korkeampi |
| Kompakti muotoilu sopii | Usein vahvempi | Usein rajoitetumpi |
| Akkuystävällinen muotoilu | Yleensä paremmin | Yleensä vähemmän suotuisa |
| Ajovaatimus | Tarvitsee oskillaattorin tai ohjatun aaltomuodon | Aktiiviset tyypit toimivat tavallisesta DC:stä |
| Sävelhahmo | Terävämpi, korkeampi hälytys | Rikkaampi, täyteläisempi sävy |
| Tyypillinen käyttösuunta | Hälyttimet, kodinkoneet, kannettava elektroniikka | Ilmaisimet ja vaihtoehtoiset äänisovellukset |
Käytännön testi on yksinkertainen: jos suunnittelussa on jo ylimääräinen PWM-lähtö ja milliwattibudjetti, pyydä pietsosummerien valmistajalta passiivinen summeri. Jos laudalla ei ole kumpaakaan, pyydä aktiivista summeria ja hyväksy korkeampi virranotto. Tämän päättäminen ennen näytteenottoa säästää täyden tarkistusjakson.
Yhden mallin suosittelu on yleinen ansa. Ensimmäinen tilaus voi olla yksittäinen aktiivinen summeri, mutta toinen tuotesarja haluaa yleensä SMD-summerien ja kolmas tiivistetyn summerin rungon. Jos pietsosummerien valmistaja ei voi kattaa jatko-osaa, piilokustannukset ovat toisen toimittajan pätevyys – uudet summerinäytteet, uudet auditoinnit, uudet paperityöt – usein vähäisen volyymin tuotteelle.
| Tuoteperhe | Sourcing Trigger | Riski, jos toimittaja ei voi kattaa sitä |
|---|---|---|
| Aktiivinen summeri | Vakiohälytykset ja tilakehotteet | Alhainen, mutta hinnoitteluvaikutus menetetään yksinkertaisimmassa äänenvoimakkuuden summerissa |
| Passiivinen summeri | Tuotteet, joissa on luokiteltuja tai ohjelmoitavia hälytyksiä | Laiteohjelmistotyö tehdään uudelleen toisen toimittajan summeria vastaan |
| SMD summeri | Reflow linjat ja tiheät laudat | Manuaalinen lisäys pysyy prosessikustannuksissa |
| Suljettu tai vedenpitävä summeri | Ulkoilu- ja pesulaitteet | Erillinen toimittaja-auditointi pieniääniääniselle summerille |
| Pietsokeraaminen elementti | Asiakkaan omaan asuntoon rakennettu summeri | Akustinen suunnittelu on validoitava uudelleen alusta alkaen |
Dokumentointi ja prosessin läpinäkyvyys vaikuttavat usein hankinnan onnistumiseen yhtä paljon kuin itse summeri. Ostajien tulee vertailla, voivatko toimittajat tarjota vaatimustenmukaisuustukea, ja selittää selkeästi, kuinka he hallitsevat tuotteiden yhdenmukaisuutta. EU:hun, Yhdistyneeseen kuningaskuntaan ja useimmille säännellyille markkinoille suuntautuvaa vientiä varten lähtötaso on pieni ja ei-neuvoteltavissa:
Varmenne osoittaa, että järjestelmä on olemassa; se ei osoita, että nykyinen summerierä on testattu. Kysymys, joka erottaa pätevän pietsosummerivalmistajan pelkästä sertifioidusta valmistajasta, on se, mitä linjalla tapahtuu: mitataanko jokainen summerierä akustisesti, tallennetaanko mittaus ja pidetäänkö epäonnistunut summeri-erä mieluummin hallussa kuin toimitettaessa. Pyydä lähtevää tarkastusrutiinia, ei vain todistuksen skannausta.
Tarkista pakkauksen koko ja tyyny tai johdin muoto korttia vasten, jännite syöttöä ja lähtöä vastaankotelon sisällävapaassa ilmassa sijasta – kotelo voi maksaa summerin 5-10 dB. Tarkista sitten ero useiden saman erän summerien välillä. Tämä viimeinen kohta ratkaisee, pysyykö saapuva tarkastus hiljaisena ensimmäisen lähetyksen jälkeen, ja se on tärkeintä lääketieteellisissä työkaluissa, kannettavissa päätteissä ja kompakteissa laitteissa, joissa tila ja toistettavuus merkitsevät muutakin kuin raakaa äänenvoimakkuutta.
Hyvin näytteitä ottavan tehtaan pitäisi myös pystyä ilmoittamaan viipymättä kuukausittainen summerikapasiteetti, normaali läpimenoaika, tarkastusrutiini ja vientidokumentaatiotuki. Näillä vastauksilla on enemmän painoarvoa, kun projekti muuttuu toistuviksi toimituksiksi.
| Tehtaan aihe | Mitä vastaus kertoo |
|---|---|
| Tuotantokapasiteetti | Voiko summerin äänenvoimakkuuden kasvu imeytyä ilman toista lähdettä |
| Laadunvalvontarutiini | Kuinka johdonmukaisuus säilyy summerierien välillä, ei vain yhden sisällä |
| Vaatimustenmukaisuuden tuki | Kuinka suuri osa vienti- ja auditointipapereista jää ostajalle |
| Räätälöintimenettely | Kuinka epätyypillisiä summerin jännite-, taajuus- tai merkintäpyyntöjä käsitellään |
| Viestintänopeus | Mitä tapahtuu, kun summeri vaihtuu lähelle valmistuspäivää |
Ilmoitettu SPL-summeri ilman taajuusmuuttajan jännitettä, aaltomuotoa ja mittausetäisyyttä ei ole spesifikaatio – se on markkinointinumero. Sama koskee ilman toleranssia annettua resonanssitaajuutta ja virtalukua ilman jännitettä, jolla se mitattiin. Luotettava pietsosummerivalmistaja ilmoittaa ehdot jokaisen arvon vieressä, koska ostaja testaa juuri niitä ehtoja.
Toimittajat, jotka voivat tarjota vain yhden summerityypin, tekevät usein loput alihankintana. Se on toimiva, mutta se tarkoittaa, että toinen lähde on näkymätön ostajalle ja hän ei ole hyväksynyt sitä. Kysy suoraan mitkä summeriperheet valmistetaan talon sisällä ja millä käydään kauppaa. Vastaus on tärkeämpi kuin rivikohdan hinta.
| Punainen lippu | Mitä se yleensä tarkoittaa | Mitä kysyä sen sijaan |
|---|---|---|
| Summeri SPL lainattu ilman etäisyyttä | Figuuri voidaan mitata 10 cm ja ilmalla | "Millä etäisyydellä ja ajomatkalla se mitattiin?" |
| Esimerkkejä, jotka kuulostavat epäjohdonmukaisilta | Löysä prosessin ohjaus summerilinjassa | "Näytä erä jaettuna kymmeneen kappaleeseen." |
| Ei ilmoitettu summerin läpimenoaikaa | Toistuville tilauksille ei ole varattu tuotantopaikkaa | "Mikä on läpimenoaika sesonkiaikana?" |
| Todistukset kauppatoimiston nimeämisestä | Varsinainen summeritehdas on pätemätön | "Mikä sivusto on ISO 9001 -sertifikaatin piirissä?" |
| Haluttomuus jakaa testitietoja | Summerin testaus ei välttämättä ole rutiinia | "Lähetä lähtevän tarkastuksen pöytäkirja viimeisestä erästä." |
Kaksi toimittajaa voivat tarjota samanlaisia summeritietoja, mutta luoda hyvin erilaisia projektikokemuksia. Ostajien tulisi verrata palvelun syvyyttä, toistuvien tilausten luotettavuutta ja viestinnän laatua osana toimittajan arviointia, koska nämä muuttujat hallitsevat kokonaiskustannuksia, kun summeri on volyymituotannossa.
Aktiivinen pietsosummeri sisältää oman oskillaattoripiirinsä ja soi kiinteällä äänellä heti, kun DC kytketään. Passiivisessa pietsosummerissa ei ole oskillaattoria, joten isäntäpiirin on syötettävä neliöaalto tai PWM haluamallasi taajuudella. Passiiviset summerit sallivat luokiteltuja tai ohjelmoitavia hälytyksiä; aktiivisia summereita on helpompi ajaa.
Vain jos testiehto on ilmoitettu. SPL dB:nä on merkityksetön ilman käyttöjännitettä, aaltomuotoa ja mittausetäisyyttä. Pyydä jokaiselta pietsosummerivalmistajalta samat kolme numeroa ja vertaa sitten – 30 cm:n ja 10 cm:n summeriluku eivät ole samat tiedot.
Jokaisella pietsosummerilla on resonanssitaajuus, ja lähtö putoaa sen molemmille puolille. 4000 Hz:n summerin käyttäminen 2500 Hz:llä tuottaa huomattavasti hiljaisemman hälytyksen. Yhdistä taajuusmuuttajan taajuus nimellisresonanssitaajuuteen, ellei suunnittelu tarkoituksella halua pehmeämpää ääntä.
Vähintään ISO 9001 laadunhallinnassa ja ISO 14001 ympäristöjohtamisessa sekä materiaaliselosteet RoHS- ja REACH-asetuksille. Pyydä asiakirjoja, joissa nimetään valmistuspaikka, ei kauppatoimisto.
Tavalliset summerimallit alkavat yleensä 1 000 kpl:sta tuotantotilauksissa, ilmaisia näytteitä luettelon osista arvioitavaksi. Mukautetuilla osilla on yleensä korkeampi MOQ, koska työkalut, seulonta ja akustinen validointi on määritettävä erityisvaatimuksia varten.
Vakioluetteloosien osalta kahdesta neljään viikkoa kattaa näytelähetyksen, pöytätestauksen ja kotelon sisäiset kuuntelutestit. Mukautettu summeri lisää yhdestä kolmeen viikkoa akustiseen validointiin ja hyväksyntäpiirustukseen. Viivästykset johtuvat lähes aina puutteellisista tiedusteluvaiheessa olevista teknisistä tiedoista eikä tehtaalta.
Se riippuu jo tehdystä kokoonpanoprosessista. SMD-summeri sopii reflowlinjoille ja tiheille levyille ja poistaa manuaalisen lisäyksen kustannukset, mutta sen on kestettävä uudelleenvirtausprofiili. Reiän läpi kulkeva summeri on helpompi työstää uudelleen, ja se on anteeksiantavampi pienikokoisissa tai huollettavissa tuotteissa. Pietsosummerien valmistaja, joka kattaa molemmat, antaa päätöksen jäädä levyn suunnitteluun toimittajaluettelon sijaan.
Yleensä kyllä, jos luettelo kattaa jännitealueen yhden arvosanan sijaan. Käytännön rajoitteena ei ole pelkkä jännite, vaan jännitteen, pakkauskoon ja tavoite-SPL:n yhdistelmä – pieni 3 V:n summeri ei voi saavuttaa samankokoisen 24 V:n osan lähtöä. Lähetä kaikki kolme vaatimusta yhdessä ja anna tehtaan ehdottaa lähin vastaavuus kullekin.
Paras pietsosummerivalmistaja on se, joka yhdistää sopivan tuotekattavuuden, vakaat laatujärjestelmät ja luotettavan vientituen. Ostajat, jotka vertailevat toimittajan kokonaiskapasiteettia pelkän tarjoushinnan sijaan, saavuttavat yleensä sujuvamman pätevyyden, pienemmän riskin ja parempia pitkän aikavälin hankintatuloksia.
MEIDI on valmistanut summereita ja pietsosähköisiä äänikomponentteja tehtaansa perustamisesta lähtien vuonna 2011 ja tuo 15 vuoden vientikokemuksen OEM- ja maahantuojaohjelmiin. Tuotanto on käynnissäISO 9001jaISO 14001, ja komponentit on suunniteltuRoHSjaREACHmarkkinoille pääsyä. Jokainen summeri-erä läpäisee akustisen testauksen ennen toimitusta. Jos vertaat toimittajia nyt, lähetä hakemuksesi, tavoitejännite, SPL ja paketti – insinöörimme ehdottavat lähintä summeria ja järjestävät näytteitä vakiomalleista arvioitavaksi.
