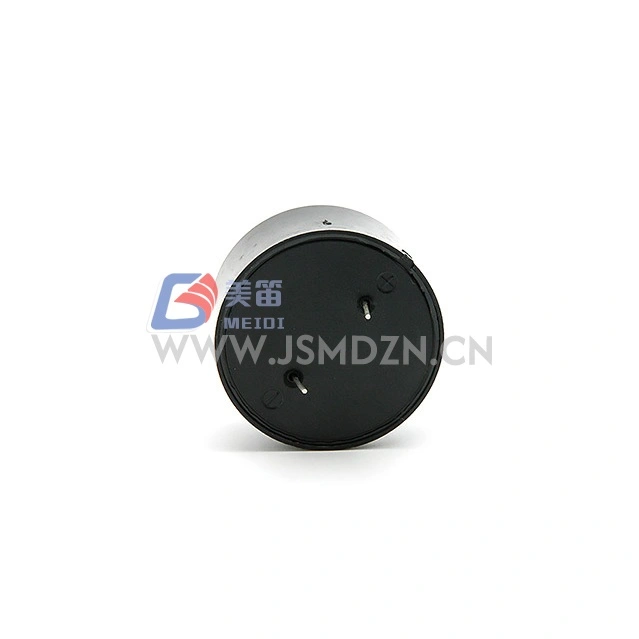

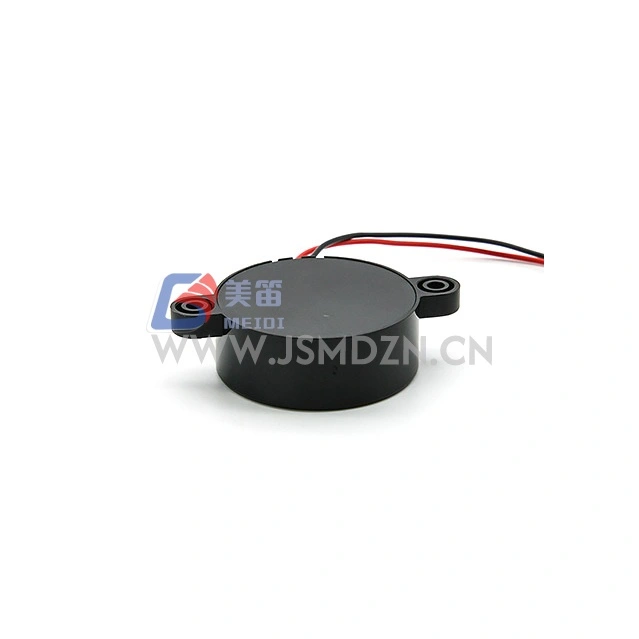

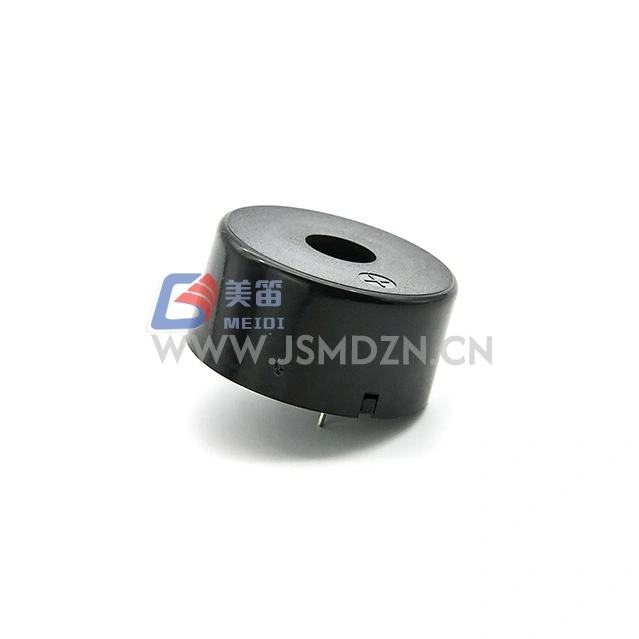

MEIDI HND-4020 3KHz Piezo Electronic Alarm on elektroninen hälytysyksikkö, joka on suunniteltu äänivaroitus- ja hälytyssovelluksiin. Se käyttää pietsosähköistä anturia, jota ohjaa ulkoinen neliöaalto- tai PWM-signaali, jolloin järjestelmän suunnittelijat voivat ohjata äänitaajuutta ja -kuviota.
HND-4020 resonoi taajuudella 3000±500Hz ja tuottaa Min. 89 dB äänenpaine taajuudella 3 Vp-p, 3 kHz, 50 % käyttö, mitattuna 30 cm:llä. Laaja 1-25 Vp-p toiminta-alue tukee erilaisia ohjainpiirimalleja. Tämän elektronisen hälyttimen kapasitanssin 30000±30%pF 1kHz:llä ja mustalla PPO-kotelolla se sopii teollisuus-, turvallisuus- ja prosessinohjausjärjestelmiin.
Ulkoisen aseman joustavuus — hyväksyy PWM- tai neliöaaltokäytön ohjelmoitavaa äänilähtöä varten
3000 Hz resonanssitaajuus — tehdasviritetty ±500 Hz toleranssilla
Laaja jännitealue — 1-25Vp-p toiminta-alue tukee erilaisia ohjainpiirejä
Pieni virrankulutus — Max. 5mA 3Vp-p, 3kHz, 50% tulli
PPO-kotelo — musta PPO-materiaali lämpö- ja mekaanista kestävyyttä varten
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Sähköinen hälytys | — |
| Nimellisjännite | 3 Vp-p | Testiolosuhteiden mukaan |
| Käyttöjännite | 1-25 Vp-p | Ajosignaalin kantama |

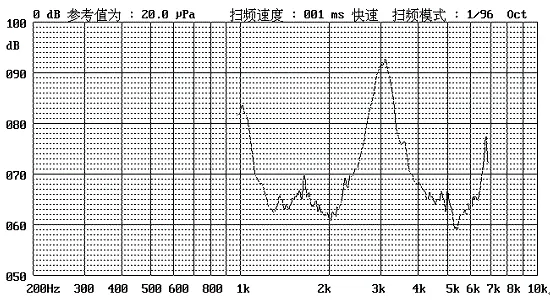

| Resonanssitaajuus | 3000 ± 500 Hz | — |
| Äänenpainetaso | Min. 89 dB | 3Vp-p, 3kHz, 50% tulli, 30cm |
| Nimellisvirta | Max. 5 mA | 3Vp-p, 3kHz, 50% tulli |
| Kapasitanssi | 30 000 ± 30 % pF | 1kHz:llä |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | Ei toiminnassa |
| Ulkoiset mitat | Φ39,5 × 26 mm | Vain runko mittapiirustuksen mukaan |
| Asennusreikien etäisyys | 18 mm | Mittapiirroksen mukaan |
| Nettopaino | Noin 15 g | — |
| Asunnon materiaali | PPO | Musta |
| Ympäristönmukaisuus | RoHS | — |
Ulkoisen taajuusmuuttajan hälytysjärjestelmät — laitteet, joissa on PWM- tai neliöaaltolähtöön tarkoitettu mikro-ohjain tai ohjainpiiri
Teollisuuden prosessihälytykset — ohjausjärjestelmien vika- ja vaaravaroitukset
Turvapaneelit — ulkoisten ohjaussignaalien ohjaamat tunkeutumis- ja tilahälytykset
Ohjelmoitavat hälytysjärjestelmät – taajuusmodulaatio mahdollistaa moniäänisen ja muuttuvan kuvion lähdön
Yleiset elektroniset laitteet — tilaäänet, virheilmoitukset ja käyttäjäpalaute
| Suunnitteluvaatimus | HND-4020 etu |
| Ohjelmoitava äänilähtö | Ulkoinen PWM-taajuusmuuttaja mahdollistaa vaihtelevan taajuuden ja kuviot |
| Laaja jännitteen yhteensopivuus | 1 ~ 25 Vp-p käyttöalue sopii erilaisiin ajureihin |
| Pieni virranotto | Max. 5 mA nimellisissä testiolosuhteissa |
| Paneeliasennus | Φ39,5 mm kotelo, jossa kiinnitysreiät alustan asennusta varten |
| Käyttöpiirin sovitus | 30000pF:n nimelliskapasitanssi standardinmukaiseen pietsosovittimen sovitukseen |
MEIDI valmistaa HND-4020 elektronista hälytintä valvotuissa tuotantoprosesseissa. Jokainen tuotantoerä käy läpi:
Taajuuden tarkistus — resonanssitaajuustesti taajuudella 3000±500 Hz
SPL-vahvistus – äänenpaineen tarkistus taajuudella 3Vp-p, 3kHz, 50 % tulli, 30 cm
Virrankulutustesti — Max. 5 mA:n tarkistus nimellisissä testiolosuhteissa
Mittatarkastus — Φ39,5 × 26 mm rungon ja asennusreikien sijoittelun tarkistus
Luotettavuustesti — mukaan lukien 96 tunnin normaali lämpötilan kestotesti, +80 ℃ korkean lämpötilan varastointi, -30 ℃ matalalämpötilainen varastointi, 48 tunnin kosteusaltistus +40 ℃ / 90–95 % RH, 10-jaksoinen lämpötilashokki (+70 ℃↔-20,20 ℃), mekaaninen pudotus, tärinä ja moniakselinen testi.
Tuotteet on valmistettu RoHS-yhteensopivista materiaaleista. Ota yhteyttä MEIDiin saadaksesi yksityiskohtaista laatudokumentaatiota ja testiraportteja.
1. Vaatiiko HND-4020 ulkoisen oskillaattorin tai PWM-signaalin?
Kyllä. HND-4020 vaatii ulkoisen AC- tai PWM-signaalin 3000 Hz:n resonanssitaajuudella tai lähellä sitä. Pelkkä tasajännite ei tuota ääntä, koska pietsosähköinen elementti vaatii polariteetin vaihtoa mekaanisesti taipuakseen ja tuottaakseen äänenpaineen.
2. Mitä käyttöjännitettä ja -taajuutta suositellaan HND-4020:lle?
Lähdemäärityksessä luetellaan testiolosuhteet 3Vp-p, 3kHz, 50 %:n neliöaalto. Käyttöjännitealue on 1-25Vp-p. Nimellisäänen ulostuloa varten aja 3Vp-p lähellä resonanssitaajuutta.
3. Miksi SPL on mitattu 30 cm:ksi 10 cm:n sijaan?
Lähdemääritysluettelot Min. 89 dB 30 cm:ssä nimellisissä testiolosuhteissa. Tämä mittausetäisyys on osa määritettyä testiehtoa ja sitä tulee käyttää akustisen tehon vertailussa.
4. Mikä on HND-4020:n kapasitanssi ja miksi sillä on merkitystä?
Nimelliskapasitanssi on 30000±30%pF taajuudella 1kHz. Tämä kapasitiivinen kuorma määrittää ohjainpiiristä vaaditun virran. Varmista, että ohjain pystyy hankkimaan riittävästi virtaa kytkentätaajuudellasi ja -jännitteelläsi.
5. Mitkä ovat HND-4020:n asennusmitat?
Mittapiirustuksessa näkyy halkaisijaltaan Φ39,5 mm runko, jonka kokonaiskorkeus on 26 mm ja kiinnitysreiät 18 mm:n etäisyydellä toisistaan. Ota yhteyttä MEIDIn virallista mekaanista piirustusta varten.
Ota yhteyttä MEIDiin teknisten tietolehtien, käyttöpiirin sovellushuomautuksia, taajuusvastetietoja tai OEM-kokoonpanokeskusteluja varten. Tuotespesifikaatiot ja pätevyysasiakirjat ovat saatavilla keskinäisen NDA:n alla.
