Magneettikenttäohjattu äänentekijä: Kuinka sähkömagneettinen summeri toimii

Ansähkömagneettinen summeriSitä kuvataan usein magneettikentän ohjaamana äänentekijänä, koska ääni tulee kelasta, magneetista ja värisevästä kalvosta, jotka toimivat yhdessä pienen suljetun kotelon sisällä. Tuotesuunnittelijoille ja hankintatiimeille tämän summerin toiminnan tunteminen selittää, miksi se reagoi eri tavalla kuin pietsosummeri saman syöttölaitteen alla ja miksi se pysyy oletusvalintana hälyttimissä, tulostimissa ja kodinkoneissa.

Tässä oppaassa käydään läpi sähkömagneettisen summerin periaate, sen ydinkomponentit, aktiivisen ja passiivisen käytön erot sekä sähköiset ja akustiset numerot, joilla on merkitystä, kun ostaja vertailee summeria toiseen ennen massatuotantoon sitoutumista.

Mikä sähkömagneettinen summeri oikeastaan ​​on

Nimi viittaa jo mekanismiin. Sähkömagneettinen summeri muuttaa sähköenergian ääneksi liikuttamalla ohutta kalvoa edestakaisin magneettikentän avulla. Toisin kuin kaiuttimessa, summeri ei tarvitse äänen vahvistusta; kotelon sisällä oleva kela, magneetti ja kalvo tekevät muunnoksen suoraan. Tämän yksinkertaisuuden vuoksi summeri on halpa ajaa ja helppo sijoittaa ohjauskortille.

Kuinka sähkömagneettinen induktio tuottaa ääntä

Summerin sisällä sähkömagneettisen kelan läpi kulkee äänitaajuusvirta. Tämä virta rakentaa magneettikentän, joka muuttuu signaalin mukana. Vaihtuva kenttä vaikuttaa kalvoon kiinnitettyä kestomagneettia vastaan, joten kalvo värähtelee käyttötaajuudella ja työntää ääntä ilmaan. Koko summeri on viritetty niin, että tämä liike pysyy vakaana normaalin käyttöjännite- ja lämpötilaikkunan yli.

Tämä induktiopolku on syy, miksi laite ansaitsee etiketin magneettikentällä ohjatun äänentekijän: ulostulo on suora seuraus mekaanista osaa liikuttavasta magneettisesta voimasta, ei pietsosähköisestä jännitysvaikutuksesta.

Summerin ydinkomponentit

Neljä osaa määrää, miltä summeri kuulostaa ja kuinka helppoa sitä on käyttää:

• Sähkömagneettinen kela: kuljettaa käyttövirtaa ja muodostaa työkentän.
• Kestomagneetti: tuottaa staattisen kentän, jota vastaan ​​kelakenttä työntää.
• Tärinäkalvo: muuntaa magneettisen voiman kuuluvaksi ääneksi.
• Kotelo ja liittimet: suojaa osia ja määritä kokoonpanon kytkentätapa.

Muutokset kelan kierroksissa, magneetin voimakkuudessa ja kalvon jännityksessä muuttavat resonanssitaajuutta ja äänenpainetasoa, jonka summeri voi saavuttaa. Hyvin rakennettu summeri pitää nämä arvot tiukasti kiinni toistuvien erien välillä. Joissakin malleissa käytetään myös pientä ankkuria, joka keskittää magneettisen vetovoiman kalvoon, mikä on yksi syy, miksi summeri voi saavuttaa hyödyllisen SPL:n vain muutaman millimetrin paksuisesta pakkauksesta.

Aktiivinen vs passiivinen sähkömagneettinen summeri

Sama sähkömagneettinen summeri toimitetaan kahdella ajotyylillä. Itseohjautuvassa tai aktiivisessa summerissa on sisäänrakennettu oskillaattoripiiri ja se lähettää kiinteätaajuista ääntä, kun virta kytketään. Ulkoisella tai passiivisella summerilla ei ole oskillaattoria, ja se luottaa isäntäohjaimen neliöaaltoon äänenkorkeuden ja kuvion asettamiseen. Oikea valinta riippuu siitä, kuinka paljon äänensäätöä tuote tarvitsee ja kuinka paljon laiteohjelmistoa tiimi haluaa kirjoittaa.

Tärkeimmät sähköiset ominaisuudet ostajien tulisi lukea

Kaksi numeroa ratkaisee, sopiiko summeri taululle. Käyttöjännite on yleensä alhainen, tavallisesti 1,5 V - 12 V, kun taas virranotto on suhteellisen korkea pietsosummerin vieressä, koska kelan on pysyttävä jännitteisenä. Nimellisjännite, käyttöjännitealue ja virta nimellisjännitteellä tulee kaikki verrata tuotteen tehobudjettiin ennen summerin valitsemista, koska sekä jännite että virta muuttavat äänenpainetasoa. Useimmissa tietolomakkeissa nämä luetellaan tyypillisinä ja maksimiarvoina, joten ostajan tulee suunnitella pahimman tapauksen mukaan tyypillisen sijaan.

Äänenpainetaso ja akustinen suorituskyky

Äänenpainetaso eli SPL, mitattuna dB:nä 10 cm:ssä, on arvo, jonka QC ja kenttähuolto varmentavat useimmiten. Noin 85 dB:n äänimerkki 10 cm:llä on riittävän kova useimpiin hälytys- ja ilmoitustöihin. Koska SPL vaihtuu syöttöjännitteen ja virran mukaan, ostajan tulee varmistaa tarkat testiolosuhteet, ei vain luetteloon painettu otsikkonumero.

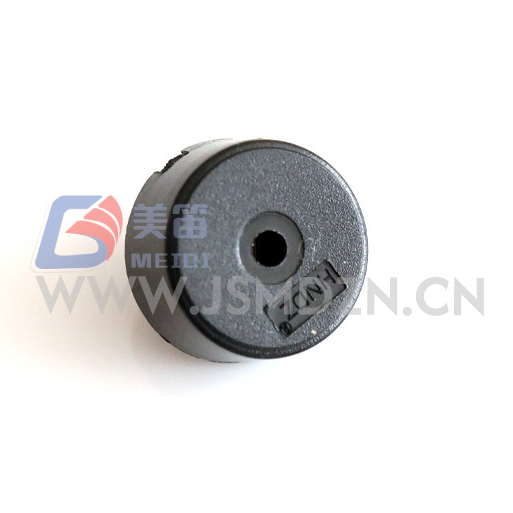

Sähkömagneettinen summeri vs pietsosummeri

A pietsosummerikäyttää keraamista kalvoa, jota ohjataan sen resonanssitaajuudella ja vetää tyypillisesti hyvin vähän virtaa korkeammalla jännitteellä, kun taas magneettisummeri vetää suurempaa virtaa pienemmällä jännitteellä. Pietsotyyppi sopii akkukäyttöisille tuotteille; sähkömagneettinen tyyppi on helppo ajaa vakiologiikasta ja on usein halvempaa integroida sinne, missä nykyinen budjetti ei ole tiukka. Molempia perheitä tarjotaan SMD-summeriina automatisoituihin kokoonpanolinjoihin.

SMD ja läpireikäpakkaus

Poiminta-ja-paikka-tuotannossa SMD-summerit leikkaavat manuaalista syöttöä ja nostavat tasaisuutta äänenvoimakkuuden mukaan. Läpireikä- ja johdinmallit sopivat edelleen käsin asennettavaksi tai levyille, jotka tarvitsevat ylimääräistä mekaanista vedonpoistoa. Lyijyn tyylin tulee vastata tehdasprosessia, jotta summerista ei koskaan tule pullonkaulaa tilausten mittakaavassa.

Ajopiiri ja aaltomuoto

Aktiivinen summeri pyytää vain tasavirtaa. Passiivinen summeri tarvitsee neliöaallon, jonka taajuus määrittää äänen, ja ohjaimen laiteohjelmisto omistaa äänikuvion. Ostajien tulee varmistaa, että olemassa oleva mikro-ohjain voi säästää ajastimen ja nastat ennen passiivisen summerin valintaa, tai osan säästö menetetään ohjelmistotyöhön.

Summerin tyypilliset sovellukset

Valinnan tarkistuslista ennen ostamista

• Nimellisjännite ja käyttöjännitealue sekä virta nimellisjännitteellä.
• Resonanssitaajuus ja sen toleranssi, koska äänenkorkeuden tulee pysyä akustisessa ikkunassa.
• Äänenpainetaso (SPL) dB:nä 10 cm:n etäisyydellä ilmoitetulla jännitteellä ja etäisyydellä.
• Johdintyyli: SMD, läpimenevä reikä tai lanka, sovitettu kokoonpanoon.
• Toisin kuin kapasitanssiin perustuvat pietsotyypit, sähkömagneettisen summerin määrittää kelan impedanssi, joten käyttöpiirin on oltava sama.
• Käyttölämpötila ja RoHS- tai CE-vaatimustenmukaisuus asiakirjojen kanssa.

Yhteiset tarkastuspisteet ja laadunvalvonta

Saapuvan tarkastuksen yhteydessä summerin taajuus, virta ja SPL tarkistetaan sovitun toleranssin suhteen, koska nämä kolme numeroa ratkaisevat, mitä loppukäyttäjä kuulee. Vakaa summeri pitää saman äänikäyttäytymisen toistuvissa erissä, minkä vuoksi erän yhtenäisyys tehtaalta on tärkeämpää kuin yksittäinen täydellinen näyte.

Miksi summeri pysyy suosittuna kustannusherkissä tuotteissa

Sähkömagneettinen summeri säilyttää paikkansa, koska se on halpa, kestävä ja ennustettava. Tuotteissa, jotka tarvitsevat vain piippauksen tai varoitusäänen, summeri antaa äänipalautteen ilman kaiutinta, vahvistinta tai koodekkia. Tämä pitää materiaalilaskun pienenä ja luotettavuuden korkeana, minkä vuoksi summeri näkyy kaikessa lelumoduuleista teollisuuspaneeleihin, ja miksi monet tiimit määrittelevät sen edelleen ensimmäiseksi tavoittelemansa äänilähteeksi.

Kuinka testata summeria penkillä

Pikatarkastuksessa käytetään nimellisjännitteeseen asetettua säädeltyä syöttöä, 10 cm:n äänitasomittaria ja lähdössä olevaa taajuuslaskuria. Passiivisessa summerissa funktiogeneraattori tuottaa neliöaallon. SPL:n, virran ja taajuuden tallentaminen muutamalle näytteelle muodostaa saapuvan tarkastuksen perusviivan ja näyttää, onko summerierä vakaa ennen kuin se saavuttaa linjan.

Kuinka valita oikea summeritehdas

Kun ostaja vertailee useamman kuin yhden summeritehtaan tarjouksia, halvin tarjous on harvoin turvallisin. Pysyvä toimittaja dokumentoi kunkin mallin nimellisjännitteen, virran, SPL:n ja taajuuden, toimittaa RoHS- ja CE-tiedostot ilman jahtaamista ja voi pyynnöstä näyttää toistuvan erän yhdenmukaisuustiedot. OEM- ja jälleenmyyjäohjelmissa näytetuki, mukautetut merkinnät ja vakaat toimitusajat osoittavat, onko tehdas rakennettu pitkäaikaista toimitusta varten kertatilausten sijaan.

Laatu, vaatimustenmukaisuus ja tarjonta

RoHS- ja CE-asiakirjojen tulee kulkea summerin mukana. OEM-ohjelmien osalta kysy erän yhdenmukaisuudesta, läpimenoajan vakaudesta ja siitä, voiko tehdas tukea summerin mukautettua etiketöintiä, pakkausta tai nastamääritystä.

Usein kysytyt kysymykset

K: Onko sähkömagneettinen summeri sama kuin magneettinen summeri?
V: Termit menevät päällekkäin; magneettisummeri on yksinkertaisesti lyhyempi nimi samalle sähkömagneettiselle induktiolaitteelle.

K: Pitäisikö minun valita aktiivinen vai passiivinen yksinkertaiselle hälytykselle?
V: Aktiivinen, koska sisäänrakennettu oskillaattori poistaa laiteohjelmistotyön ja lyhentää suunnittelujaksoa.

K: Miksi se ottaa enemmän virtaa kuin pietsosummeri?
V: Kelaan on kytkettävä virta kentän rakentamiseksi, kun taas pietsoelementti varastoi energiaa kapasitanssiin ja tarvitsee paljon vähemmän jatkuvaa virtaa.

K: Toimitetaanko Meidi-summerien vaatimustenmukaisuusasiakirjat?
V: Kyllä. Meidi-tuotteita tukee RoHS- ja CE-dokumentaatio, ja tehdas voi toimittaa näyte- ja vientitukea päteville OEM- ja jakelijaprojekteille.

Muistutus hankinnasta

Valitse summeri sovelluksen ja tehobudjetin mukaan alimman yksikköhinnan sijaan, koska väärä asematyyli voi lisätä laiteohjelmiston jakson ja uudelleennäytteen, joka maksaa enemmän kuin itse osa.
