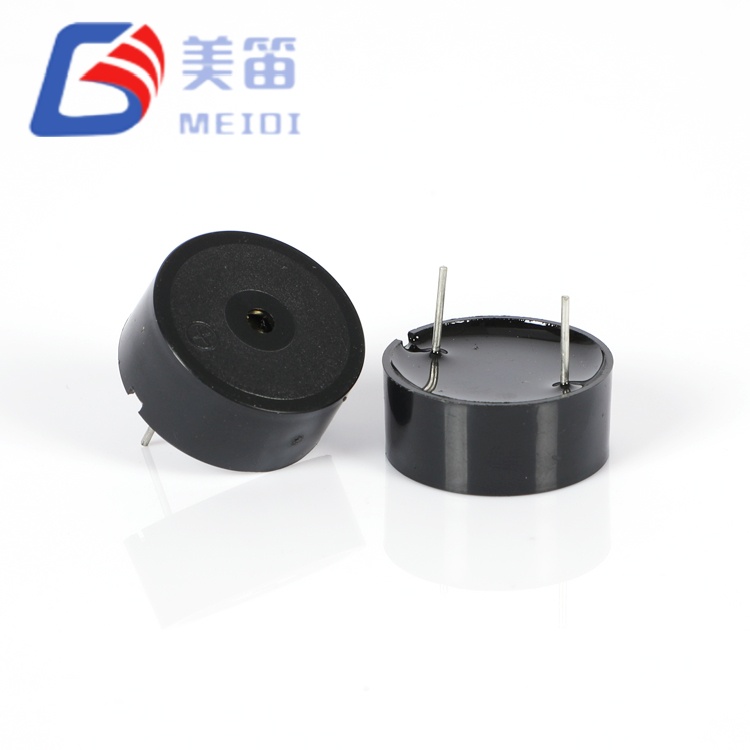

A Passiivinen pietsosähköinen summerion kompakti, energiatehokas akustinen komponentti, joka muuttaa sähköisen signaalin kuuluvaksi ääneksi pietsosähköisen keramiikan värähtelyn kautta. Toisin kuin aktiivinen summeri, se sisältääei sisäistä oskillaattoria— se luottaa äänen tuottamiseen ulkoiseen ohjaussignaaliin (neliöaalto tai PWM mikro-ohjaimesta). Tämä yksittäinen arkkitehtoninen ero antaa insinööreille tarkan, ohjelmoitavan taajuuden, äänen ja hälytyskuvion hallinnan. Olemme Jiangsu Meidi Intelligent Technology Co., Ltd.:ssä valmistaneet näitä komponentteja yli 15 vuoden ajan, ja tässä oppaassa kerrotaan kuinka passiivinen pietsosähköinen summeri toimii, mitkä sähköiset ominaisuudet ovat tärkeitä, missä sitä käytetään ja kuinka valitset oikean mallin suunnittelullesi.
Oikean äänielementin valinta on harvoin jälkijuttu hyvin suunnitellussa tuotteessa. Liian hiljainen, liian paljon virtaa käyttävä summeri tai sitä ei voida virittää oikealle sävelkorkeudelle heikentää käyttökokemusta – ja turvallisuus- tai lääketieteellisissä laitteissa se voi vaarantaa koko toiminnon. Tämä artikkeli antaa sinulle tekniset puitteet passiivisen pietsosummerin määrittämiseen luottavaisin mielintodellisia MEIDI-tuotantotietojayleisten markkinointiväitteiden sijaan.
A passiivinen pietsosähköinen summerion elektroninen akustinen muunnin, joka muuntaa sähköisen signaalin ääneksi hyödyntämällä keraamisen levyn käänteistä pietsosähköistä vaikutusta. Siinä ei ole sisäänrakennettua värähtelypiiriä, joten taajuussignaalin tuottaminen riippuu täysin ulkoisesta ohjauspiiristä. Tämä muotoilu antaa insinöörille - ei komponentille - hallinnan sävelkorkeuden, rytmin ja hälytyskuvion suhteen.
Nopein tapa ymmärtää passiivinen pietsosummeri on verrata sitä sen aktiiviseen sisarukseen. Anaktiivinen summerisiinä on sisäinen oskillaattori ja se lähettää kiinteää ääntä, kun tasavirtaa kytketään. Passiivinen summeri pysyy äänettömänä tasavirralla ja kuuluu vain, kun siihen syötetään vaihtosignaali. Kompromissi on tarkoituksellinen: aktiivisia summereita on helpompi käyttää, mutta ne on rajoitettu yhteen ääneen; Passiiviset summerit vaativat ohjauspiirin, mutta palkitsevat sinut melodioilla, hälytyksillä ja monisävelhälytyksillä yhdestä edullisesta osasta.
MEIDI kehittää ja valmistaa täyden valikoiman pietsosähköisiä summeriratkaisuja – passiivisia, aktiivisia, SMD- ja lyijyllisiä – viestintälaitteisiin, kodinkoneisiin, autoelektroniikkaan, lääketieteellisiin instrumentteihin ja turvajärjestelmiin.
Toimintaperiaate onkäänteinen pietsosähköinen vaikutus. Kun vaihtuva sähköinen signaali syötetään summerin sisällä olevan pietsosähköisen keraamisen poikki, materiaali laajenee ja supistuu toistuvasti. Nämä mekaaniset liikkeet värähtelevät kalvoa tai itse keramiikkaa, työntäen ilmaa ja synnyttäen kuultavia ääniaaltoja.
Tulosignaalin taajuus määrittää suoraan ulostulon äänenkorkeuden. Vielä tärkeämpää on, että jokaisessa passiivisessa pietsosummerissa on amekaaninen resonanssitaajuus- tyypillisesti2-4 kHzalueella, jossa ihmisen korva on myös herkin. Käytä elementtiä resonanssissa tai sen lähellä ja se säteilee maksimiäänenpainetasoaan (SPL); ajelehtia jopa 10 % pois ja SPL voi pudota 6–10 dB, koska elementin Q-kerroin on korkea (usein 20–60). Käytännössä tämä tarkoittaa, että sinun tulee sovittaa taajuusmuuttajasi taajuus osan nimelliseen resonanssitaajuuteen sen sijaan, että käsittelet "mitä tahansa ääntä" yhtä kovana.
Koska laite on ulkoisesti ohjattu, se integroituu siististi mikro-ohjainten, piirilevypiirien ja älykkäiden ohjausjärjestelmien kanssa – juuri siksi se hallitsee tuotteita, jotka tarvitsevat räätälöityä, ohjelmoitavaa äänipalautetta.
Tämä on osio, jonka yleisimmät artikkelit ohittavat, mutta siellä passiiviset pietsosummerit elävät tai kuolevat todellisissa malleissa. Käsittele summeria akapasitiivinen kuorma, ei vastus.
Passiivista pietsosähköistä summeria ohjaa vaihtuva aaltomuoto - neliöaalto (yleinen sulautetuissa malleissa) tai PWM-signaali ajastimen oheislaitteesta. Tasainen DC-taso tuottaa enintään yhden heikon napsahduksen; jatkuva sävy vaatii jatkuvaa värähtelyä. Huipusta huippuun -taajuusmuuttajan jännite, ei tasavirtalähde, määrää äänenvoimakkuuden: Vp-p:n kaksinkertaistaminen karkeasti kaksinkertaistaa säteilevän akustisen tehon (noin +6 dB) keramiikan mekaaniseen rajaan asti. Tyypilliset käyttöjännitteet ovat käynnissä3–25 V p-p3 V, 5 V ja 12 V p-p ovat yleisimmät kannettavissa, kuluttaja- ja teollisuusmalleissa.
Sähköisesti pietsoelementti käyttäytyy kuin pieni kondensaattori - yleensä10–30 nFvakioosille. Virranottoa hallitsee siirtovirta, joka tarvitaan tämän kapasitanssin lataamiseen ja purkamiseen jokaisessa siirtymässä, ei tasainen tasavirta. Käytännön lopputulos: passiiviset pietsosummerit ovat erittäin tehokkaita (usein 5–10 mA) ja toisin kuin magneettisummeri, neeivät vaadi flyback-diodia, koska ei ole induktiivista käämiä, joka romahtaa. Pieni, hiljainen ilmaisin voidaan ohjata jopa suoraan mikro-ohjaimen nastasta; kovemmat hälytykset tarvitsevat transistorin, MOSFETin tai erillisen pietsoohjainpiirin.
Passiivisten pietsosummerien mitattu SPL on tyypillisesti 10 cm ja resonanssitaajuudella (usein 70–90 dB vakioosilla, korkeampi suuremmilla elementeillä). Koska lähtö putoaa jyrkästi pois resonanssista, arvokkain yksittäinen suunnitteluvaihe on vahvistaa osan nimellisresonanssitaajuus ja ohjata se sinne. Vähennä aina etäisyyttä: käytä käänteisen neliön sääntöä (SPL putoaa ~6 dB etäisyyden kaksinkertaistamista kohti), kun arvioit korvan äänenvoimakkuutta kuuntelijan paikalla.
Nykyaikaiset tuotetiimit kohtaavat tiukat asennustilat, tiukat energiabudjetit ja luotettavan käyttäjäpalautteen tarpeen. Passiivinen pietsosähköinen summeri vastaa kaikkiin kolmeen:
Älylaitteisiin, lääketieteellisiin laitteisiin, kulutuselektroniikkaan tai teollisuussäätimiin hyvin valittu passiivinen pietsosummeri parantaa sekä käytettävyyttä että koettua tuotteen laatua.
Kaikki tuotteet, jotka tarvitsevat selkeän, ohjelmoitavan äänimerkin, ovat ehdokkaita. Niiden pieni koko ja tehokkuus sopivat laajalle teollisuudenalalle:
| Teollisuus | Sovellusesimerkkejä |
|---|---|
| Autojen elektroniikka | Kojelaudan hälytykset, turvallisuusmuistutukset, ohjausjärjestelmän palaute |
| Kodinkoneet | Mikroaaltouunit, pesukoneet, ilmastointilaitteet, älykodin laitteet |
| Lääketieteelliset laitteet | Valvontalaitteet, testilaitteet, potilasilmoitusjärjestelmät |
| Viestintälaitteet | Merkkivalot, toiminnan vahvistusäänet |
| Turvajärjestelmät | Hälytyslaitteet, kulunvalvonta, varoituslaitteet |
Mahdollisuus luoda useita erillisiä ääniä tekee passiivisista pietsosummerista erityisen arvokkaita älykkäissä tuotteissa, joiden on välitettävä erilaisia viestejä – esihälytystä sirkutusta vai täydellistä hälytysääntä – yhden lähdön kautta.
Oikean summerin valitseminen tarkoittaa sähköisten, akustisten ja mekaanisten rajoitusten tasapainottamista. Huono vastaavuus tuottaa riittämättömän äänenvoimakkuuden, epävakaan toiminnan tai hukkaan.
MEIDI työskentelee asiakkaiden kanssa säätääkseen summerin konfiguraation – taajuusmuuttajan jännitteen, resonanssin, jalanjäljen – tarkan tuotesuunnittelun mukaan sen sijaan, että pakottaisivat yhden koon osan.
| Ominaisuus | Passiivinen pietsosähköinen summeri | Aktiivinen summeri |
|---|---|---|
| Äänen sukupolvi | Vaatii ulkoisen taajuussignaalin | Sisältää sisäisen oskillaattorin |
| Ohjauksen joustavuus | Korkea — tukee erilaisia ääniä ja melodioita | Rajoitettu yhteen esiasetettuun sävyyn |
| Ajotapa | Neliöaalto / PWM (Vp-p) | DC jännite |
| Tehotehokkuus | Pieni virta (yleensä 5-10 mA) | Korkeampi, riippuu sisäisestä piiristä |
| Ulkoiset komponentit | Ei flyback-diodia; saattaa tarvita ajurin kovaa ääntä varten | Ei mitään – kuulostaa DC:llä |
| Paras sovellus | Älykäs elektroniikka, ohjelmoitavat laitteet | Yksinkertaiset hälytys- ja ilmoitustuotteet |
Valinta riippuu tuotteesta. Kun äänen räätälöinti ja älykäs ohjaus ovat etusijalla, passiivinen pietsosähköinen summeri tarjoaa selkeän edun.
Alla olevassa taulukossa on luettelo edustajistapassiiviset pietsosähköiset summerittuotantoluettelostamme (Jiangsu Meidi Intelligent Technology Co., Ltd.). Kaikki ovat ulkokäyttöisiä (anturityyppisiä) pietsoelementtejä; käyttöjännite on suositeltu huipusta huippuun -signaali. SPL on valmistajan vähimmäisluokitus mitattuna 10 cm:llä resonanssilla. Kapasitanssi näkyy luettelossa määritellyissä paikoissa.
| Malli | Tyyppi | Drive V (Vp-p) | Resonanssitaajuus | Min. SPL | Mitat (mm) | Toiminnassa. Alue | Storage. Alue |
|---|---|---|---|---|---|---|---|
| HNR-1295 | Pietso, passiivinen | 3.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ12,0 × 9,0 | -20 - +70 °C | -30 - +80 °C |
| HNR-1207PA5.0 | Pietso, passiivinen | 5.0 | 4000 ± 500 Hz | ≥ 80 dB | Φ12,5 × 7,0 | -20 - +70 °C | -30 - +80 °C |
| HNR-1255PA6.5 | Pietso, passiivinen | 5.0 | 4000 ± 500 Hz | ≥ 80 dB | Φ12,5 × 5,5 | -20 - +70 °C | -30 - +80 °C |
| HNR-1360-7.6 | Pietso, passiivinen | 5.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ13,0 × 6,0 |
-20 - +70 °C | -30 - +80 °C |
| HNR-1407PA75 | Pietso, passiivinen | 5.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ14,0 × 7,0 | -20 - +70 °C | -30 - +80 °C |
| HND-2308P | Pietsoelementti | 3.0 | 1650 ±20 %Hz |
88 ± 3 dB | Φ23,0 × 8,0 | -20 - +70 °C | -30 - +80 °C |
Laadukas summeri riippuu tarkasta valmistuksesta, kurinalaisesta materiaalivalinnasta ja johdonmukaisesta laadunvalvonnasta. MEIDI yhdistää 15 vuoden tuotantokokemuksen automatisoituihin testilaitteisiin, jotka varmistavat SPL:n ja taajuuden erissä. Pienistä kuluttajalaitteista teollisuussovelluksiin, summerituotteemme on rakennettu vakaaseen toimintaan ja pitkäksi käyttöikään.
MEIDI:n valitsevat asiakkaat hyötyvät ammattimaisesta teknisestä tuesta, räätälöidyistä tuotevaihtoehdoista ja luotettavasta toimituksesta – tarvitsetpa sitten vakioluetteloosan tai summerin, joka on suunniteltu tietyn resonanssin, jännitteen ja jalanjäljen mukaan.
K1: Mikä on tärkein ero passiivisen pietsosähköisen summerin ja aktiivisen summerin välillä?
V: Passiivinen pietsosähköinen summeri vaatii ulkoisen ohjaussignaalin (neliöaalto / PWM) äänen luomiseksi, kun taas aktiivinen summeri sisältää sisäisen oskillaattorin ja kuuluu automaattisesti, kun tasavirtaa käytetään. Passiiviset tyypit tarjoavat sävyn joustavuutta; aktiiviset tyypit ovat helpompia ajaa.
Q2: Voiko passiivinen pietsosähköinen summeri tuottaa erilaisia ääniä?
V: Kyllä. Koska äänen tuottaa ulkoinen taajuussignaali, suunnittelijat voivat ohjelmoida erilaisia sävyjä, kuvioita ja jopa melodioita – hälytystä edeltävän sirkutuksen vs. jatkuvan hälytyksen ulvomisen – yhdestä komponentista.
Q3: Soveltuvatko passiiviset pietsosähköiset summerit akkukäyttöisiin laitteisiin?
V: Kyllä. Niiden alhainen virrankulutus (tyypillisesti 5–10 mA) ja kapasitiivinen luonne tekevät niistä erinomaiset kannettavaan elektroniikkaan, älylaitteisiin ja energiatehokkaisiin tuotteisiin.
Q4: Tarvitsenko flyback-diodin passiivisen pietsosummerin ohjaamiseen?
V: Ei. Pietsoelementti on kapasitiivinen, ei induktiivinen, joten se ei tuota käänteistä EMF-piikkiä. Pieni ilmaisin voidaan usein ohjata suoraan mikro-ohjaimen nastasta; kovempi hälytys saattaa tarvita transistorin tai ohjainpiirin, mutta ei flyback-diodia.
Q5: Mitä käyttöjännitettä minun pitäisi käyttää?
V: Se riippuu tarjonnasta ja kuljettajavaiheesta. Yleisiä valintoja ovat 3 V p-p (kannettava), 5 V p-p (kuluttaja/MCU) ja 12 V p-p (teollisuus). Yhdistä nimellisresonanssitaajuus ja kunnioita osan maksimi Vp-p välttääksesi keraamisen vaurioitumisen.
Q6: Voiko MEIDI tarjota räätälöityjä passiivisia pietsosähköisiä summeriratkaisuja?
V: Kyllä. MEIDI tukee erilaisia spesifikaatioita, taajuusmuuttajajännitteitä, resonanssitaajuuksia ja jalanjälkiä, ja se voi kehittää sovellukseesi sopivan summerin.
Passiivisella pietsosähköisellä summerilla on tärkeä rooli nykyaikaisissa elektroniikkatuotteissa tarjoamalla tehokasta, joustavaa ja luotettavaa äänipalautetta. Sen alhainen energiankulutus, kompakti muotoilu ja ohjelmoitava ääni tekevät siitä parhaan vaihtoehdon missä tahansa räätälöidyllä äänellä. Jiangsu Meidi Intelligent Technology Co., Ltd. tukee tätä kykyä 15 vuoden valmistuskurilla ja todellisilla, todennettavissa olevilla spesifikaatioilla.
Jos tarvitset luotettavan passiivisen pietsosähköisen summerin seuraavaan projektiisi,ota meihin yhteyttätänään. Suunnittelutiimimme auttaa sinua sovittamaan taajuusmuuttajan jännitteen, resonanssin ja jalanjäljen suunnitteluasi – ja toimittaa ilmaisia näytteitä, jotta voit vahvistaa suorituskyvyn ennen sitoutumista.
