Suunnitelmissa, joissa levytila on rajallinen, mutta selkeä äänimerkki silti vaaditaan, 14*4mm pietsosähköinen passiivinen summeri tarjoaa 4000 Hz:n passiivisen summerin Φ13,8×4,0 mm:n läpimenevässä reiässä paketti. Kaksi SPL-vaihtoehtoa jakavat saman jalanjäljen: vakioversion lähtö on ≥70 dB kun vedät ≤5mA, ja HNR-1404 PA7.5 nostaa äänitason ≥80dB ≤10mA. Molemmat mallit hyväksyvät 1–30 Vp-p AC-taajuusmuuttajan signaalin, mikä antaa suunnittelijalle täyden taajuuden ja äänenvoimakkuuden hallinta ulkoisen aaltomuodon kautta. Musta PBT-kotelo ja alle 1 gramman paino sopivat kannettaville instrumenteille, pienikokoisille antureille ja tilakriittisille antureille teollisuusindikaattoreita, joissa on jo mikro-ohjain tai oskillaattori käytettävissä äänen luomiseen.
Kaksi SPL-luokitusta yhdestä jalanjäljestä — ≥70dB (vakio) tai ≥80dB (PA7.5)
Passiivinen suunnittelu — vaatii ulkoisen neliöaallon tai PWM:n 4000 Hz:llä
5 Vp-p mitoitettu, 1-30 Vp-p toiminta-alue
Φ13,8 × 4,0 mm musta PBT-läpireikä, 0,6 g (vakio) / 0,67 g (PA7,5)
| Parametri | HNR-1404 / HNR-1404L | HNR-1404 PA7.5 | Testiolosuhteet / Huomautuksia |
| Tuotetyyppi | Pietsosähköinen passiivinen summeri | Pietsosähköinen passiivinen summeri | — |
| Nimellisjännite | 5 Vp-p | 5 Vp-p | Huipusta huippuun |
| Käyttöjännite | 1–30 Vp-p | 1–30 Vp-p | Ajosignaalin kantama |
| Resonanssitaajuus | 4000 Hz | 4000 Hz | Nimellisjännitteellä |
| Äänilähtö 10 cm | ≥70 dB | ≥80 dB | 4000 Hz neliöaalto, 5 Vp-p |
| Nykyinen kulutus | ≤5 mA | ≤10 mA | 4000 Hz neliöaalto, 5 Vp-p |
| Käyttölämpötila | -20 ℃ ~ +60 ℃ | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +70 ℃ | -30 ℃ ~ +80 ℃ | Ei toiminnassa |

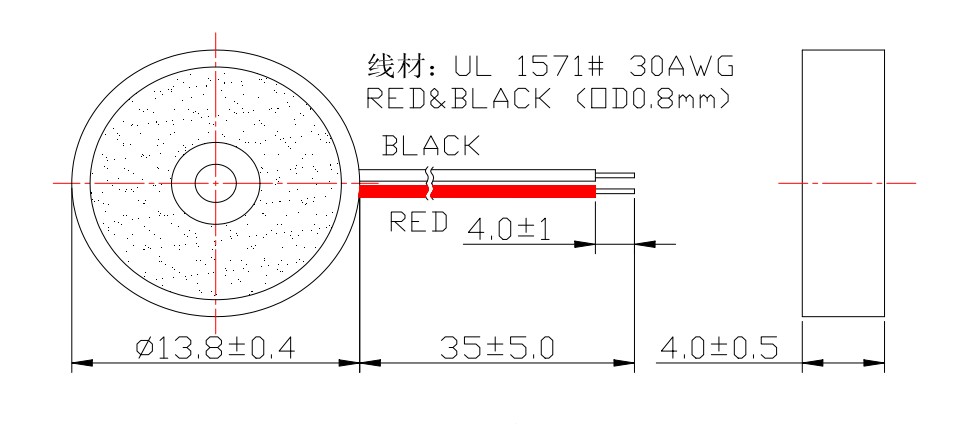

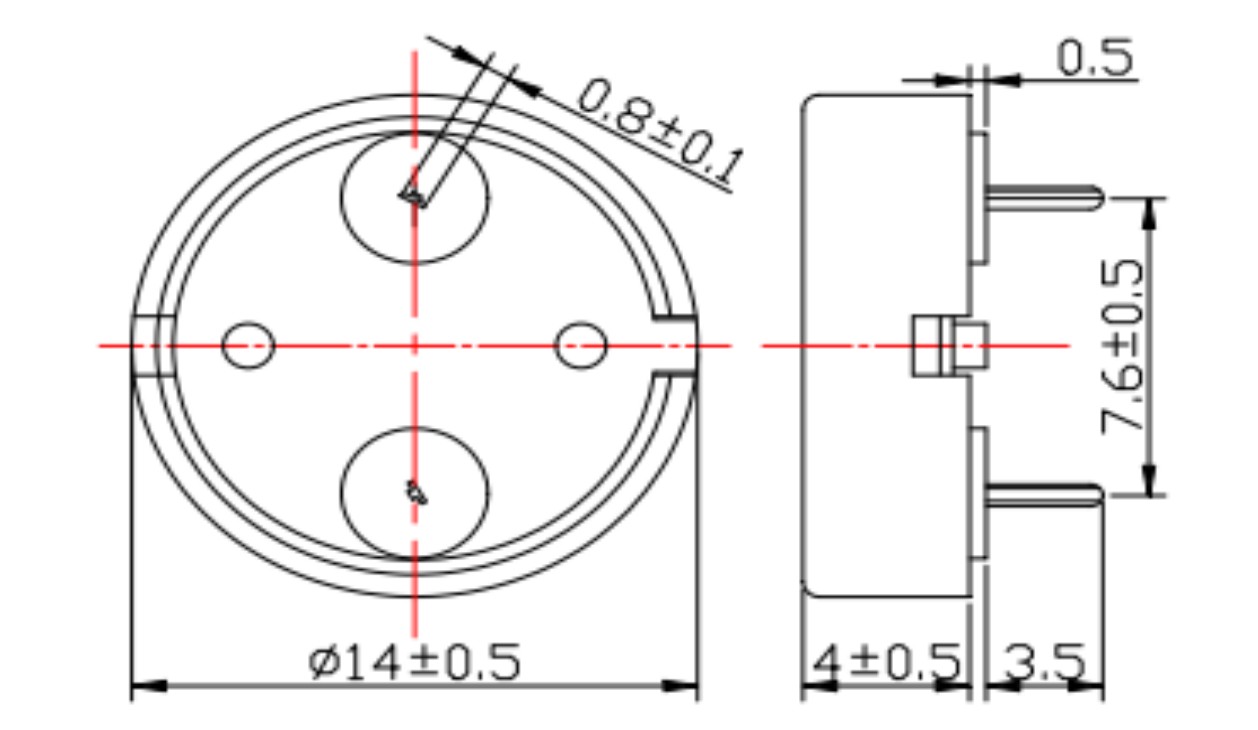

| Mitat (Halkaisija × K) | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Vain runko |
| Paino | 0,6 ± 0,1 g | 0,67 ± 0,1 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | Musta PBT | — |
| Kapasitanssi | 12 ± 40 % nF | 12 ± 40 % nF | Vain viite; ei näytettä kohti |
| Asennustyyppi | Läpireikä | Läpireikä | Manuaalinen juotos suositellaan |
Ydinero näiden kahden mallin välillä on äänenpaine- ja lämpötila-alue. Vakio HNR-1404/L on suunniteltu pienvirtailmaisimille (≤5mA, ≥70dB) ja toimii +60 ℃ asti. HNR-1404 PA7.5 vaihtaa korkeamman virran (≤10mA) a 10 dB:n lisäys ulostulossa ja pidennetty käyttölämpötila +70 ℃:seen, mikä tekee siitä sopii paremmin ympäristöihin, joissa kuuluvuus tai lämpömarginaali ovat etusijalla. Molemmilla on sama resonanssitaajuus, pinout ja kotelon mitat, joten valinta ei vaikuta piirilevyn asetteluun.
Passiivisina kaikuluotaimina nämä summerit tarvitsevat ulkoisen AC-aaltomuodon. Mikro-ohjain GPIO 4000 Hz:n neliöaallon tuottaminen 50 %:n käyttösuhteella on tyypillinen kokoonpano. Kapasitiivinen kuorma (≈12nF) vetää virtapiikkejä jokaiseen reunaan; pieni sarja vastus (100–220Ω) voi rajoittaa huippuvirtaa ilman havaittavaa SPL-häviötä. 1–30 Vp-p -tulo alue mahdollistaa suoran yhteyden 3,3 V tai 5 V logiikkaan, vaikka transistoripuskuri on neuvotaan, kun tarvitaan korkeampaa SPL:ää.
Manuaalinen juottaminen: raudan lämpötila 350±10℃, viipymäaika 2-5 s, jopa 2-3 jaksoa. Säilytä ≥2,0 mm kotelosta juotosliitokseen.
| Testikohde | Kunto | Hyväksymiskriteerit |
| Kosteus | 50 ± 5 ℃, 90–95 % RH, 48 h | Kaikki speksit tyytyväisiä toipumisen jälkeen |
| Korkea lämpötila | +80 ± 2 ℃, 48 h | Kaikki speksit tyytyväisiä toipumisen jälkeen |
| Matala lämpötila | -30 ± 2 ℃, 48 h | Kaikki speksit tyytyväisiä toipumisen jälkeen |
| Lämpötilapyöräily | -30 ℃ ↔ +80 ℃, 30 min viivytys, 5 sykliä | Kaikki speksit tyytyväisiä toipumisen jälkeen |
| Pudota | 75 cm - 10 mm kovapuu, 3 tippaa | Ulkonäkö ja sähköinen suorituskyky tarkastettu |
| Tärinä | 10–55 Hz, amplitudi 1,0 mm, XYZ, 0,5 h | Ei mekaanista tai sähköistä heikkenemistä |
| Juotoksen lämmönkestävyys | 250 ± 5 ℃, 10 ± 0,5 s, 2,0 mm välys | Mitat ja suorituskyky vastaavat spesifikaatioita |

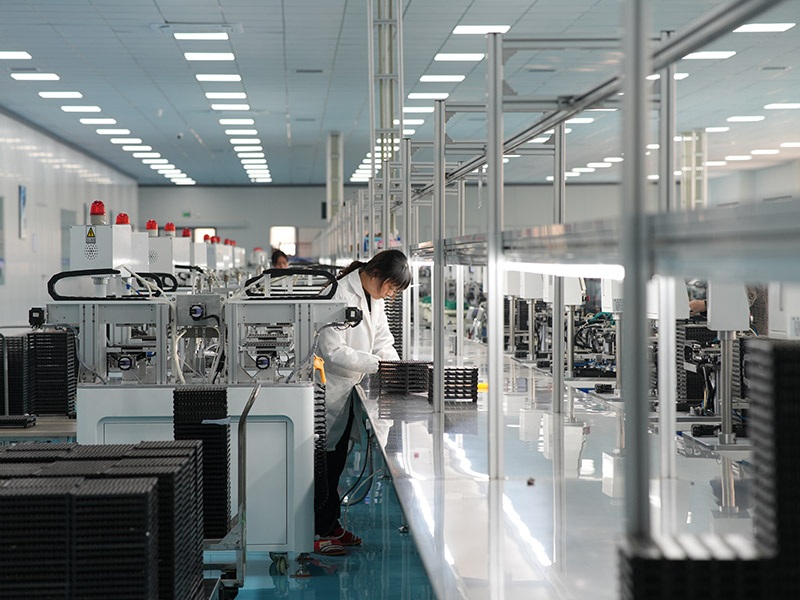

MEIDI suorittaa 100 % akustisen tarkistuksen jokaiselle yksikölle ja ottaa näytteitä jokaisesta tuotantoerästä yllä olevalle protokollalle sen ISO9001-järjestelmässä.
Kompaktit IoT-anturit ja puettavat laitteet, joissa ≤5 mA:n standardiversio minimoi virrankulutus, jota ohjaa suoraan matalajännite MCU-nasta.
Teolliset käsipäätteet ja kannettavat lääkinnälliset laitteet, jotka tarvitsevat äänenvoimakkuutta hälytys; PA7.5-malli tuottaa ≥80 dB, mutta mahtuu silti samaan 4 mm korkea kirjekuori.
Moniääniset hälytyslevyt, jotka käyttävät samaa piirilevyä molemmille versioille varoitustasot SPL:n taajuuden sijaan.
Mallin HNR-1407 (sama alusta) vertailutiedot näyttävät SPL-arvot välillä 83–86 dB taajuudella 4 000 Hz, 5 Vp-p, ylittää ≥ 70 dB:n vähimmäisarvon. Nykyiset lukemat pysyä alle 1mA. Kapasitanssimittaukset ovat 11,2–12,9 nF, yhdenmukaiset 12nF nimellisvirralla. Ota yhteyttä MEIDiin saadaksesi HNR-1404-kohtaisia erätietoja.
| Näyte | SPL (dB) | Virta (mA) | Kapasitanssi (nF) | Halkaisija (mm) | Korkeus (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Johtopäätös: LOPPU. Ulkonäkö, napaisuus ja nauhan suunta tarkistettu.
1. Käytä vain AC-asemaa. Tasajännite ei tuota ääntä ja voi vahingoittaa elementtiä.
2. Kotelo ei ole tiivis. Pidä ääniportti kuivana ja puhtaana epäpuhtauksista.
3. Syövyttävässä ympäristössä asenna suojatun kotelon sisään.
4. SPL riippuu käyttöjännitteestä ja aaltomuodosta; tarkista todellisissa kuormitusolosuhteissa.
5. Älä tuki akustista aukkoa.
6. Säilytä kuivassa pakkauksessa tapin hapettumisen estämiseksi.
1. Kuinka voin valita standardin HNR-1404 tai PA7.5 välillä?
Valitse vakiomalli pienemmälle virralle (≤5mA) ja ≥70dB ulostulolle; valitse PA7.5 kun tarvitaan 10 dB enemmän äänenpainetta tai +70 ℃ käyttörajaa. Molemmat sopivat samat PCB-levyt.
2. Voinko käyttää näitä summereita tasavirtalähteellä?
Ei. Ne vaativat ulkoisen AC-signaalin (neliöaalto/PWM) taajuudella 4000 Hz äänen tuottamiseksi.
3. Mikä taajuusmuuttaja antaa korkeimman SPL:n?
Resonanssitaajuus on 4000 Hz. Taajuuspyyhkäisy lähellä tätä arvoa tunnistaa tietyn erän tarkka huippu.
4. Mitkä ovat suositellut juotosasetukset?
Manuaalinen juottaminen: 350±10℃ rauta, 2-5s per liitos, max 2-3 jaksoa. Pidä kotelo vähintään 2,0 mm juotoskohdasta.
Ota yhteyttä tietolomakkeisiin, taajuusvastekäyriin tai eräkohtaisiin testiraportteihin MEIDI hakemuksesi tiedoilla. Tekninen vastaus tyypillisesti yhden sisällä työpäivä.
