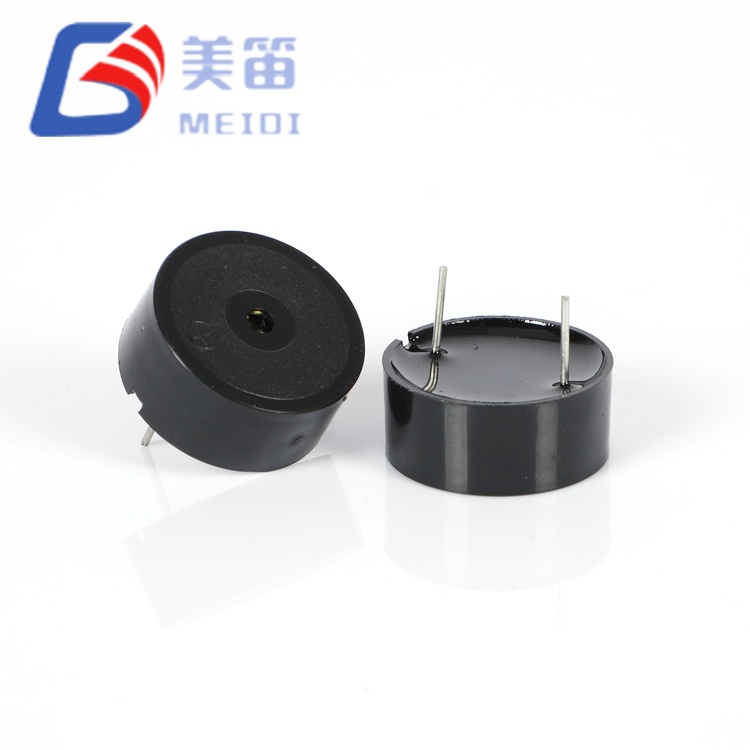

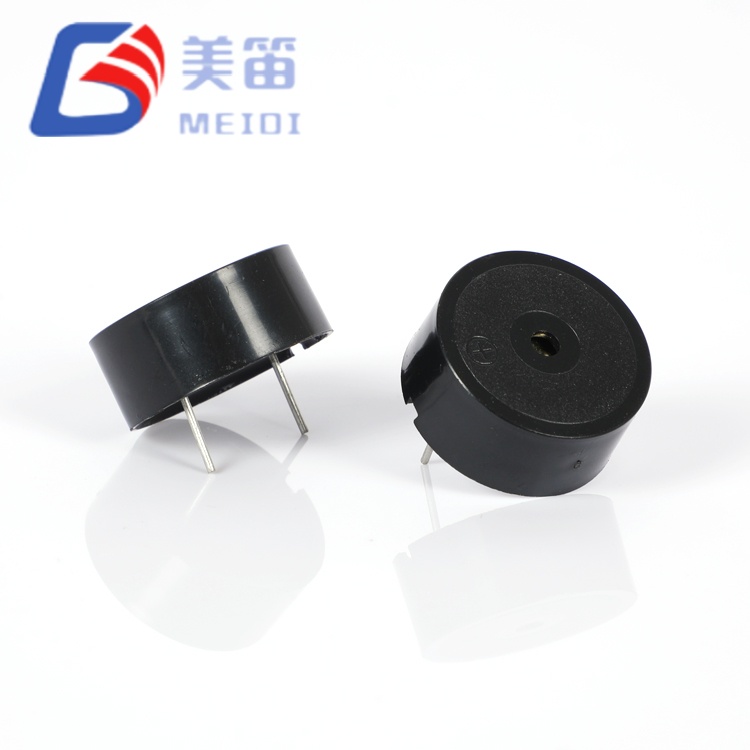

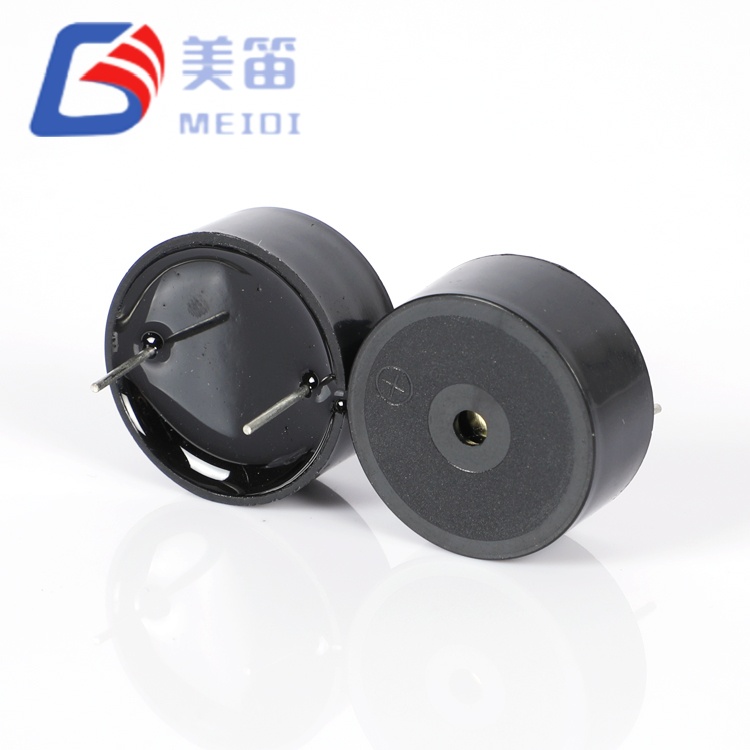

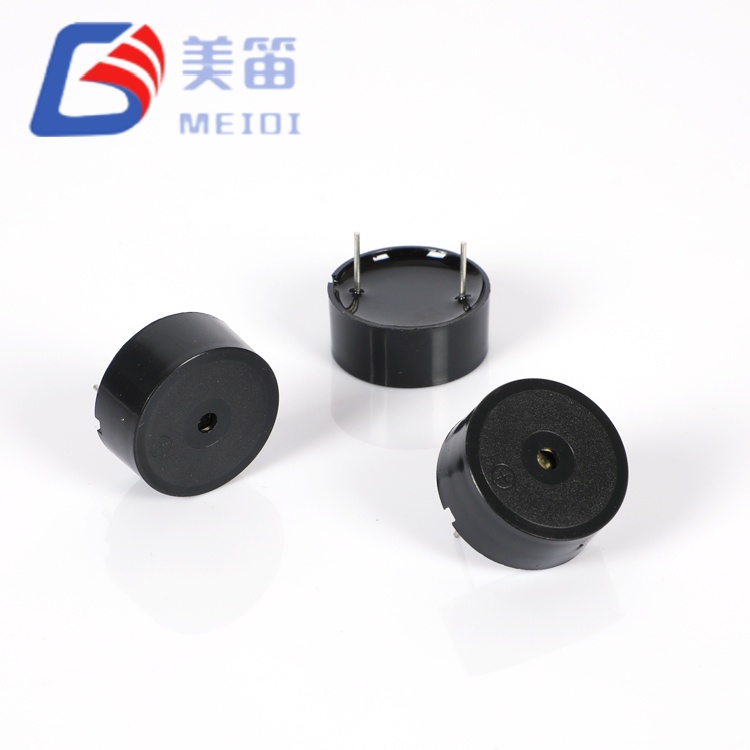

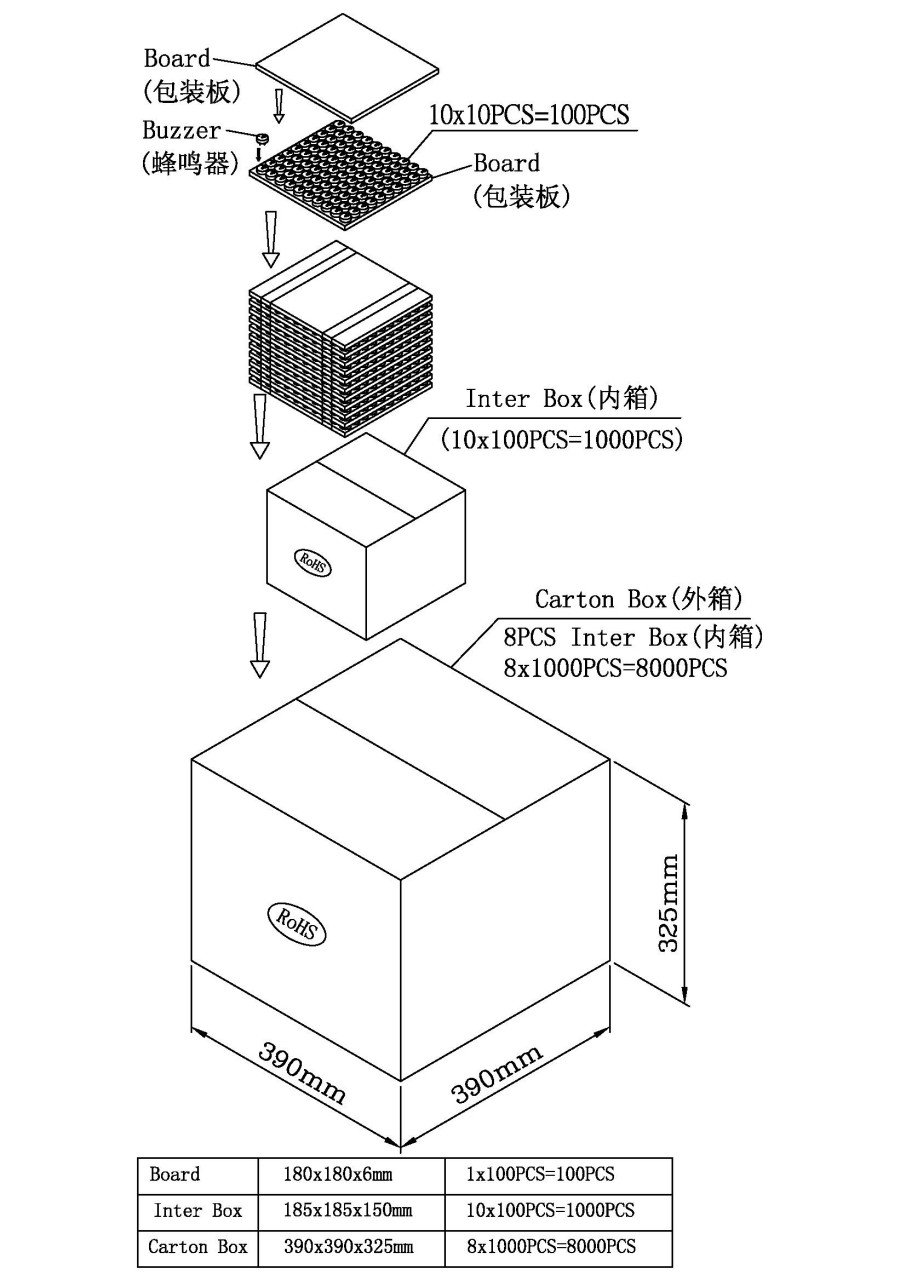

23*10mm pietsosähköinen passiivinen summeri

Toisin kuin aktiiviset summerit, jotka luovat oman äänensä, 23*10mm pietsosähköinen passiivinen summeri on passiivinen pietsosähköinen Luotain, joka on tarkoitettu käytettäväksi ulkoisella AC-aaltomuodolla – tyypillisesti neliöaalto tai PWM mikro-ohjaimen tai erillisen oskillaattorin antama signaali. Sen resonanssitaajuus on 3500 Hz avulla suunnittelija voi virittää ajotaajuuden maksimaalisen akustisen tehon saavuttamiseksi ≥85 dB 10 cm:n etäisyydellä syötettynä 12 Vp-p neliöaaltolla. Musta PBT-kotelon mitat Φ23 mm halkaisijaltaan ja 9,8 mm korkeudeltaan, joten se on yksi ohuimmista vaihtoehdoista HNR sarja. Virranotto ≤8mA nimellisolosuhteissa ja käyttöjännitteellä 1–30 Vp-p, tämä läpireikäkomponentti sopii ahtaisiin malleihin, joissa isäntäohjain tarjoaa jo sopivan lähtönastan.

Passiivinen suunnittelu — vaatii ulkoisen 3500 Hz:n vaihtovirtalaitteen

12 Vp-p mitoitettu, 1-30 Vp-p toiminta-alue

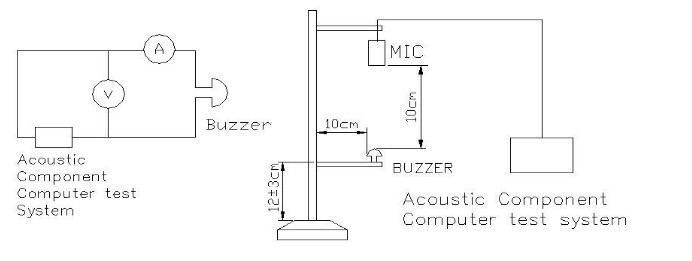

≥85 dB SPL 10 cm:llä, ≤8 mA kulutus nimellisissä olosuhteissa

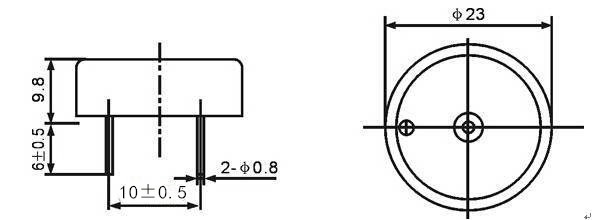

Φ23,0 × 9,8 mm musta PBT-reikäpakkaus, 3g

Jatkuva toiminta -20 ℃ - +70 ℃

Ajopiirin huomioita

Koska 23*10mm pietsosähköisestä passiivisummittimesta puuttuu sisäinen oskillaattori, ohjausaaltomuoto on toimitettava ulkoisesti. Yleinen lähestymistapa on käyttää mikro-ohjaimen GPIO-nastaa, joka on määritetty PWM:lle lähtö 3500 Hz:llä 50 %:n käyttösuhteella, puskuroitu transistorin kautta tai dedikoitu ohjain, jos nasta ei saa riittävästi virtaa. Taajuusmuuttajan nimellisjännite on 12 Vp-p, mutta laite toimii luotettavasti 1Vp-p - 30Vp-p, mikä mahdollistaa suoran yhteyden 3.3V tai 5V logiikkaan tasonmuunnoksen jälkeen, kun tarvitaan suurempaa SPL:tä.

Ilmoitettu noin 12 nF (viitearvo) kapasitanssi tulee ottaa huomioon kuljettajan vaiheen suunnitteluun, koska reaktiivinen kuorma vetää korkeamman hetkellisen virrat jokaisen reunasiirtymän aikana. Sarjavastus voidaan lisätä rajoittamaan huippua virta, jos syöttö on herkkä, vaikka tämä voi vähentää SPL:ää. Taajuus toleranssi ±500 Hz tarkoittaa, että tarkka resonanssihuippu voi vaihdella hieman yksiköiden välillä; Maksimaalisen SPL:n saavuttamiseksi on suositeltavaa tehdä taajuuspyyhkäisy prototyyppien valmistuksen aikana optimaalinen käyttötaajuus tietylle erälle.

Juotos on yhteensopiva sekä aalto (260℃, 4-6s) että manuaalinen (350℃, 2-5s) kanssa. 2,0 mm:n välys kotelon ja juotoskylvyn välillä.

Sovellusskenaariot

Mikrokontrolleripohjaiset hälytyspiirit, joissa GPIO-nasta voi luoda 3500 Hz:n neliön aalto suoraan, mikä eliminoi erillisen aktiivisen summerimoduulin tarpeen.

Kannettavat lääketieteelliset laitteet ja kädessä pidettävät mittarit, jotka hyötyvät pienemmästä 3 g:n painosta ja ohut 9,8 mm profiili, kun taas isäntä-MCU tarjoaa jo hälytysäänen.

Teollisuusilmaisinpaneelit, joissa on useita kaikuluotaimia, joita ohjaa yksi monikanava PWM-ohjain, joka käyttää HNR-2310A:n johdonmukaista taajuusvastetta yhtenäiseen akustinen lähtö.

Kuluttajakoneet ja älykodin anturit, joissa vain summeri aktivoituu ajoittain ja passiivinen rakenne pienentää valmiustilavirtaa (ei sisäistä oskillaattorin lepotilan vetoa).

Koulutus- ja prototyyppitaulut, jotka sisältävät PWM-oheislaitteen, mikä mahdollistaa opiskelijat ja insinöörit voivat kokeilla taajuudesta riippuvaa äänentuotantoa.

Varotoimenpiteet

1. Älä kytke tasajännitettä suoraan HNR-2310A:han. se vaatii vaihtoa aaltomuoto äänen tuottamiseksi. Jatkuva tasavirta voi ylikuumentaa pietsoelementin.

2. Kotelo ei ole tiivis. Estä veden, juoksutteen tai puhdistusliuottimen pääsy sisään ääniportti.

3. Suojaa summeri ympäristöissä, joissa on syövyttäviä kaasuja asettamalla se a tuuletettuun koteloon tai levittämällä suojapinnoite vain liittimiin.

4. Äänenpainetaso riippuu käyttöjännitteestä ja aaltomuodosta. Varmista, että sinun kuljettajavaihe voi saavuttaa halutun SPL:n kuormitettuna.

5. Pidä akustinen aukko vapaana. Esteet vähentävät tehoa ja voivat siirtää resonanssitaajuus.

6. Säilytä kuivassa, suljetussa pakkauksessa kokoamiseen asti tappien hapettumisen välttämiseksi.

FAQ

1. Mikä erottaa passiivisen summerin, kuten 23*10mm pietsosähköisen passiivisen summerin, aktiivisesta summerista?

Passiivinen summeri vaatii ulkoisen taajuusmuuttajan signaalin resonanssitaajuudellaan, kun taas aktiivinen summeri sisältää sisäisen oskillaattorin ja tarvitsee vain tasavirtalähteen. HNR-2310A antaa suunnittelijalle täyden hallinnan äänitaajuudesta ja sallii sama mikro-ohjaimen nasta useiden kaikuluotaimien ohjaamiseen.

2. Voinko ohjata HNR-2310A:ta suoraan 3,3 V:n mikro-ohjaimen nastasta?

Kyllä, niin kauan kuin 3,3 V huipusta huippuun -signaali on 1–30 Vp-p:n toiminta-alueella alue. Tuloksena oleva SPL on kuitenkin pienempi kuin 12 Vp-p. Transistoripuskuri tai tasonsiirtimellä voidaan saavuttaa korkeampi jännitteen heilahdus ja äänenvoimakkuus.

3. Miksi testiraportissa joskus mainitaan virtaraja ≤5mA?

Jotkut testiraporttien otsikot viittaavat arvoon ≤5 mA, mikä on dokumentaation epäjohdonmukaisuus. Tuoteparametritaulukossa määritetään ≤8mA, ja mitatut näytteet yleensä piirtyvät noin 4mA. Ota yhteyttä MEIDiin vahvistaaksesi tilaukseesi sovellettava raja.

4. Mikä on suositeltu ajotaajuus suurimmalle SPL:lle?

Nimellinen resonanssitaajuus on 3500 Hz. ±500Hz toleranssin vuoksi se on on suositeltavaa pyyhkäistä ajotaajuus välillä 3000 Hz - 4000 Hz prototyyppien avulla löytääksesi tarkan huipun tietylle yksikölle. MEIDI voi tarjota taajuuden vastekäyrät.

5. Onko HNR-2310A:lle mitään erityisiä piirilevyasettelunäkökohtia?

Läpireiän pinta on vakiona. Varmista, että väliin jää vähintään 2,0 mm välys kotelo ja juotoskylpy. Aaltojuottoa varten suositeltu profiili on 260 ℃ 4-6 sekuntia.

Tekninen kysely

Tietolomakkeet, taajuusmuuttajapiirisovelluksen huomautukset, taajuuspyyhkäisytiedot tai a Tarjous HNR-2310A:sta, ota yhteyttä MEIDiin ja kerro projektisi vaatimuksista. Suunnittelutuki vastaa yleensä yhden arkipäivän kuluessa.
