HNR-1255-sarja sisältää läpimeneviä pietsosähköisiä passiivisia summereita, jotka on suunniteltu järjestelmiin, joissa syöttöjännite vaihtelee merkittävästi tuoteversioiden tai käyttöolosuhteiden mukaan. Erittäin laajalla 1–30 V:n käyttöalueella yhteen komponenttiin mahtuu kaikki yksikennoisista Li-ion-akuista (3,0–4,2 V) 5 V:n logiikkakiskoihin, 12 V:n autojen lisävarustepiireihin ja 24 V:n teollisuusohjausväyliin. Tämä eliminoi jännitteensäätöpiirit ja yksinkertaistaa maailmanlaajuista tuoteluettelon hallintaa.
Näissä MEIDI:n Jiangsun maakunnassa valmistamissa summereissa on 12,5 mm:n pietsosähköinen keraaminen kalvo – huomattavasti suurempi kuin taloudelliset 9 mm:n variantit – ja ne tarjoavat ≥80 dB SPL:n 4000 Hz:llä vain ≤10 mA virrankulutuksella. 4 000 Hz:n resonanssitaajuus sijaitsee ihmisen kuuloherkkyyshuipun (2–4 kHz) yläreunassa ja tarjoaa teräviä, havaittavia hälytyksiä minimaalisella virrankulutuksella. Kahdella mekaanisella versiolla on identtinen sähköinen suorituskyky: PA5.0 piirilevyn upotusasennukseen ja PA6.5 korotettuun erottumiseen tai paneelien läpivientiin.

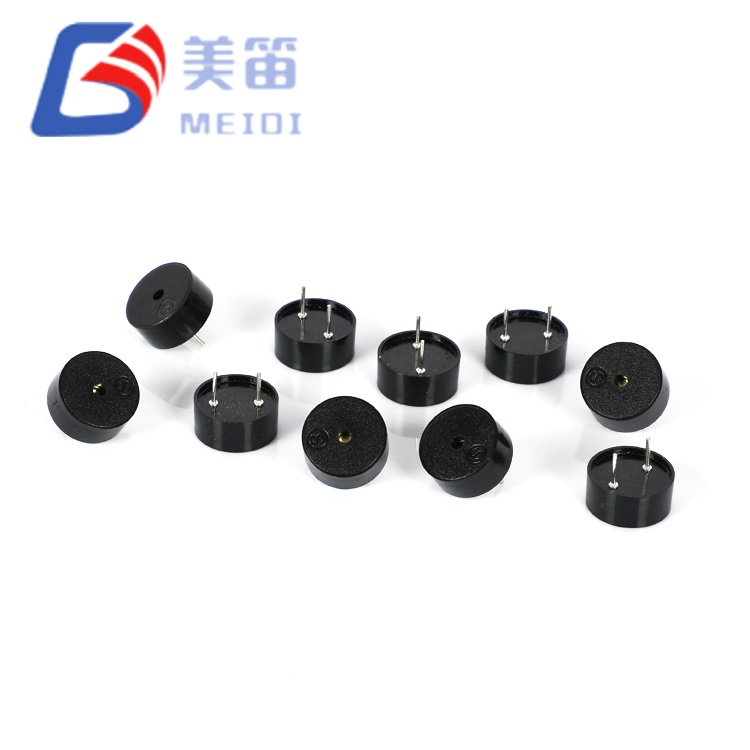

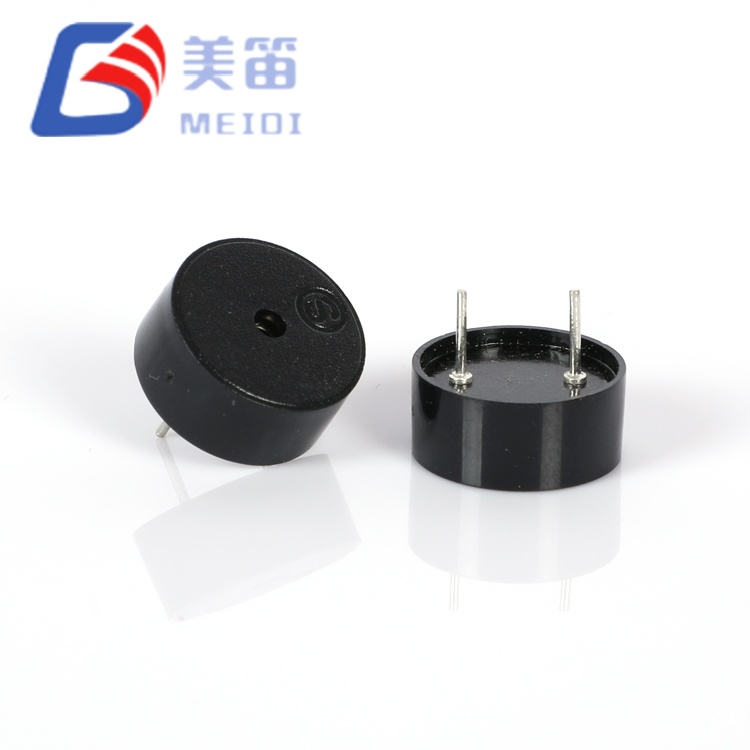

12*5,5 mm:n pietsosähköinen passiivinen summeri on 12,5 mm:n reikäinen pietsosähköinen passiivinen summeri, joka on suunniteltu järjestelmiin, jotka vaativat akustista palautetta arvaamattomista tai muuttuvista syöttöjännitteistä. Toisin kuin perinteiset pietsosummerit, jotka on rajoitettu kapeisiin jänniteikkunoihin, tämä sarja hyväksyy ohjaussignaalit 1 V - 30 V huipusta huippuun - mahdollistaen suoran käyttöönoton Li-ion-akkujen, 5 V:n logiikkakiskojen, 12 V:n autojen lisävarustepiireissä ja 24 V:n teollisuuden ohjausväylissä ilman buck-vastuksia tai sarjarajoituksia.
4000 Hz:n resonanssitaajuudella HNR-1255-sarja on kohdistettu ihmisen kuulon herkimmälle alueelle (2–4 kHz), mikä varmistaa havaittavuuden alemmilla SPL-kynnyksillä kuin vaihtoehdot alle 2 kHz tai supra-6 kHz. Halkaisijaltaan 12,5 mm:n keraaminen kalvo – huomattavasti suurempi kuin 9 mm:n säästöversiot – tuottaa ≥80 dB 10 cm:llä vain ≤10 mA virrankulutuksella, mikä tuottaa poikkeuksellisen akustisen tehokkuuden akkukäyttöisille mittareille, kannettaville lääkinnällisille laitteille ja langattomille anturisolmuille.
Kahdella mekaanisella versiolla on identtinen sähköinen suorituskyky: HNR-1255 PA5.0 vakiopituudella piirilevyasennukseen ja HNR-1255 PA6.5 pidennetyillä johtimilla korotetuissa erotussovelluksissa, etupaneelin asennuksessa tai muodonmukaisen pinnoitteen välys. Molemmat versiot käyttävät mustaa PBT-koteloa (UL94 V-0) ja tukevat aaltojuottoa 260 ℃:ssa ja manuaalista uudelleenkäsittelyä 350 ℃:ssa.
| Parametri | HNR-1255 PA5.0 | HNR-1255 PA6.5 |
| Johdon pituus / irrotus | 5,0 mm vakiona | 6,5 mm jatkettu |
| Tyypillinen asennus | Huuhtele piirilevyn pinta | Korotettu / paneelin läpi |
| Resonanssitaajuus | 4000 ± 500 Hz | 4000 ± 500 Hz |
| Käyttöjännite | 1-30 VDC | 1-30 VDC |
| Äänilähtö 10 cm | ≥ 80 dB | ≥ 80 dB |
| Nykyinen kulutus | ≤ 10 mA | ≤ 10 mA |
| Kapasitanssi | 12 ± 40 % nF | 12 ± 40 % nF |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | -20 ℃ ~ +70 ℃ |
| Mitat (Halkaisija × K) | 12,5 × 5,5 mm | 12,5 × 5,5 mm |
| Paino | 0,60 ± 0,2 g | 0,60 ± 0,2 g |
| Asunnon materiaali | Musta PBT | Musta PBT |
Yhteensopivuus 1–30 V:n erittäin laajalla taajuusmuuttajalla – eliminoi jännitteensäätöpiirit yksikennoisten Li-ion (3,0–4,2 V), 5 V logiikka-, 12 V autojen ja 24 V teollisuusväylien välillä
4000 Hz:n kuulon sweet-spot-resonanssi – sijoitettu maksimaaliseen ihmisen havainnointikykyyn minimaalisella tehonkulutuksella; sijoitettu maksimaaliseen ihmisen havainnointikykyyn minimaalisella tehonkulutuksella"
Sub-10 mA virranotto — 5Vp-p, 4000 Hz neliöaalto; mahdollistaa suoran MCU GPIO -käytön ja pidennetyn akun käyttöiän langattomassa mittauksessa
12,5 mm laajennettu keraaminen halkaisija – 54 % suurempi kalvopinta-ala kuin 9 mm:n versioissa; suurempi pinta-ala parantaa teoreettisesti akustista tehokkuutta
Kaksi lyijyä sisältävää alustaa – PA5.0 ja PA6.5 jakavat yhden sähköisen tuoteluettelon; mekaaninen valinta tapahtuu asennuksen yhteydessä ilman piirin uudelleensuunnittelua
Korjausta kestävä PBT-kotelo — kestää 260 ℃ aaltojuottamisen ja 350 ℃ manuaalisen korjauksen; 10 vuoden erän jäljitettävyys eräkoodimerkinnällä
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Pietsosähköinen passiivinen summeri | — |
| Nimellisjännite | 5 VDC | Viite huipusta huippuun |
| Käyttöjännite | 1-30 VDC | Ajosignaalin kantama |
| Resonanssitaajuus | 4000 ± 500 Hz | 5Vp-p, 25℃ |
| Taajuustoleranssi | ±12,5 % | Erän johdonmukaisuus |

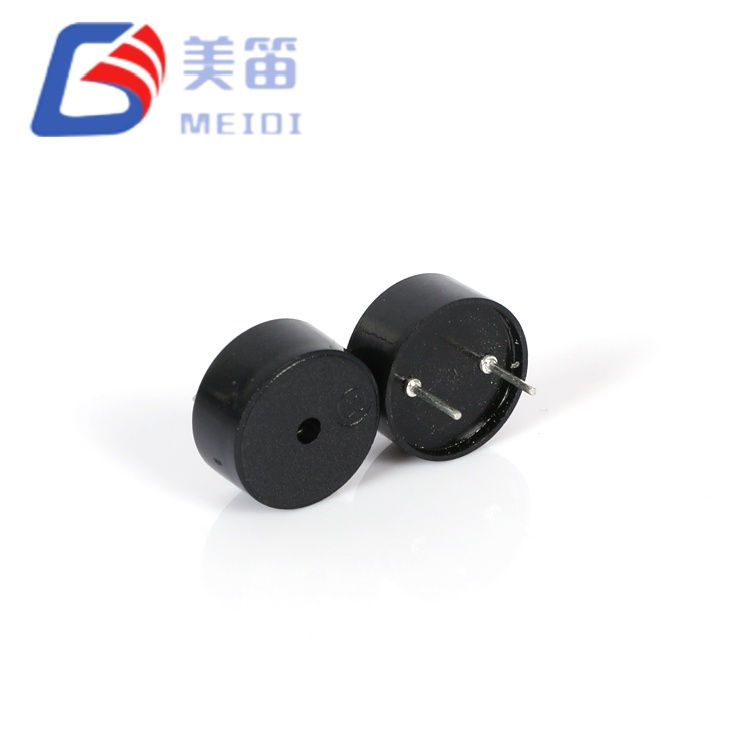

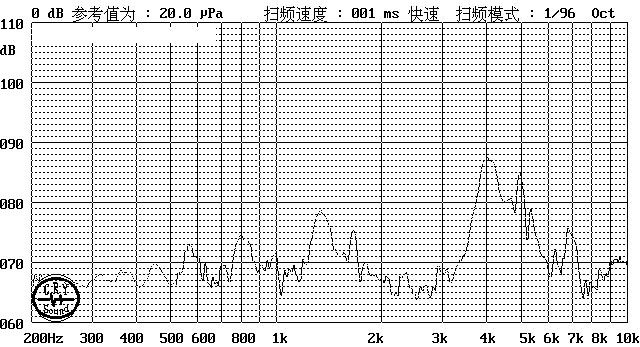

| Äänilähtö | ≥ 80 dB | 5Vp-p, 10cm, 4000Hz |
| Nykyinen kulutus | ≤ 10 mA | 5Vp-p, 4000Hz |
| Kapasitanssi | 12 ± 40 % nF | 1kHz, 25℃ |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | Ei toiminnassa |

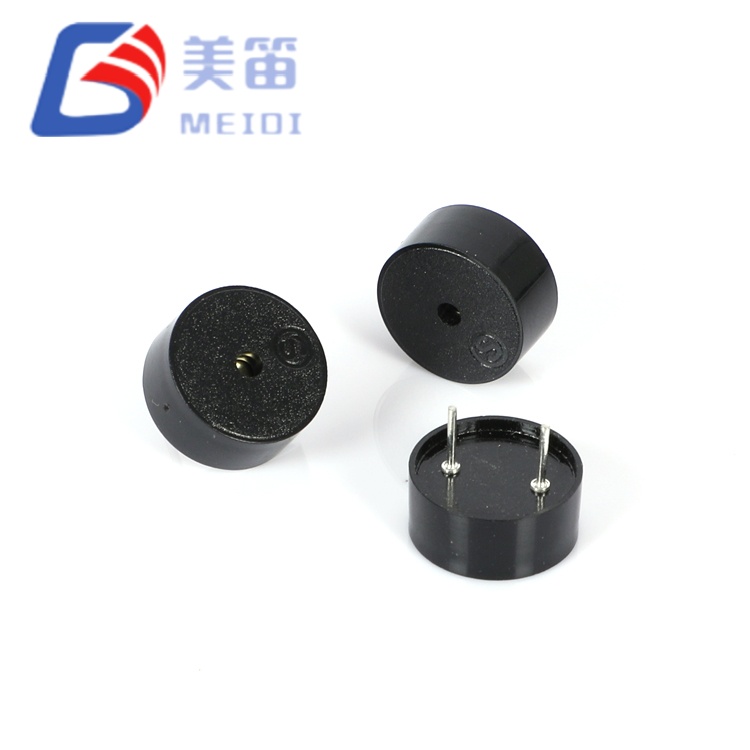

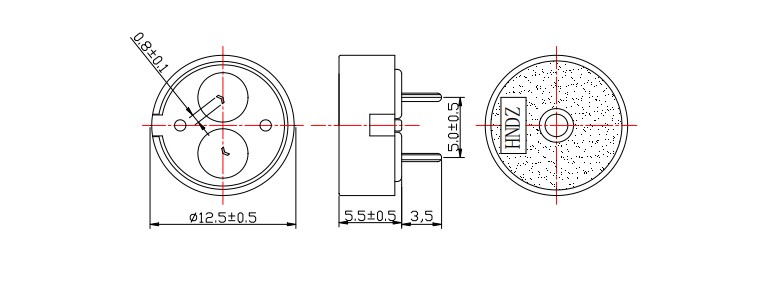

| Mitat (Halkaisija × K) | 12,5 × 5,5 mm | Runko ilman tappeja |
| Paino | 0,60 ± 0,2 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | UL94 V-0 |
| Pin Halkaisija | 0,5 mm tyypillinen | Tinattu kupari |
| Asennustyyppi | Läpireikä | PA5.0 / PA6.5 johtovaihtoehdot |
•Äänenpaine: 83 – 86 dB (keskiarvo 84,3 dB)
•Virta: 0,63 – 0,78 mA (keskiarvo 0,70 mA)
•Kapasitanssi: 11,7 – 14,2 nF
•Halkaisija: 11,97 – 12,05 mm
•Korkeus: 5,51 – 5,55 mm
Älykkäät sähkömittarit – peukalointihälytykset, tietoliikennehäiriövaroitukset ja akun heikon virtauksen piippaukset kaasu-, vesi- ja sähkömittareissa, jotka toimivat 3,6 V:n litiumateriaaleista.
Kannettava lääketieteellinen diagnostiikka – testin päättymisäänet, kalibroinnin tilan piippaukset ja virheilmoitukset kädessä pidettävissä glukoosimittareissa ja pulssioksimetreissä
Teolliset anturiverkot — vikahälytykset ja kynnysilmoitukset 12V/24V kenttäväyläkäyttöisissä IoT-solmuissa ja etätelemetriayksiköissä
Autojen jälkimarkkinaelektroniikka – 12 V:n lisävarusteväylän integrointi pysäköintiantureille, rengaspainemittareille ja kojelautakameran äänikehotteille
Akun hallintajärjestelmät — ylilatauksen, lämmön karkaamisen ja solujen epätasapainon äänivaroitukset Li-ion-pakkauksen suojapiireissä
Turvallinen kulunvalvonta – ovi pakotettu auki, kelpaamaton merkki ja pariston heikkenemisen varoitukset erillisissä 12 V:n tai PoE:llä erotetuissa tehokokoonpanoissa
| Suunnitteluvaatimus | HNR-1255-sarjan etu |
| Epävarma lopullinen järjestelmäjännite | 1–30 V alue kattaa yksikennon 24 V väylään; prototyyppi 5V, ota käyttöön 12V ilman komponenttimuutoksia |
| Akunkeston kriittinen sovellus | ≤10 mA 5Vp-p:ssä; pidentää merkittävästi akun käyttöikää jatkuvassa äänisovelluksissa |
| Ihmistekijän hälytyssuunnittelu | 4000 Hz istuu 2–4 kHz:n kuulohuippussa; sijoitettu maksimaaliseen ihmisen havainnointikykyyn |
| Kaksoiskokoonpanokokoonpanot | PA5.0 matalaprofiiliselle piirilevylle; PA6.5 paneelikiinnitys- tai pinnoitevälitarpeisiin – sama sähköinen tuoteluettelo |
| Korjaus- ja jälkiasennusmarkkinat | Musta PBT kestää 350 ℃ manuaalista juottamista; tappi on yhteensopiva vanhojen 12 mm:n läpimenevien reiän jälkien kanssa |
HNR-1255-sarjan pietsosähköinen elementti tuottaa kapasitiivisen kuorman (12 nF nimellinen) resistiivisen sijaan. Käyttöpiirin valinta riippuu jännitetasosta ja äänen monimutkaisuudesta:
| Kuljettajan tyyppi | Jännitealue | Kokoonpano | Suositeltu versio |
| Mikro-ohjain GPIO | 3,3V / 5V | Push-pull neliöaalto | PA5.0; varmista ≥10 mA:n lähteen kapasiteetti |
| Avokollektorinen transistori | 5V / 12V | NPN vetovasuksella | Kumpi tahansa variantti; Tyypillinen 1 kΩ kantavastus |
| Omistettu pietsosovittimen IC | 5V-30V | Sisäänrakennettu latauspumppu | PA6.5 korkeajännitteisen eron välystä varten |
| Logiikkaportin puskuri | 5V | 74HC-sarjan toteeminapa | PA5.0; suora taajuustarkka taajuusmuuttaja |
| Äänen vahvistin | 5V-30V | Sini- tai neliöaalto | Kumpi tahansa variantti; tarkista lähtöimpedanssi << 1 kΩ |
Suositeltu käyttösignaali: Neliöaalto, 4000 Hz, 50 %:n käyttösuhde, 5Vp-p spesifikaatioiden validointia varten. SPL vähentää off-resonanssia; lähtö laskee merkittävästi 4000 Hz:n taajuuksilla.
MEIDI valmistaa 12*5,5 mm:n pietsosähköistä passiivisummeria erillisillä pietsosähköisillä kokoonpanolinjoilla tilastollisella prosessiohjauksella. Jokainen tuotantoerä käy läpi:
•Taajuuden tarkistus — 100 % resonanssitaajuustesti 4000 Hz ±500 Hz

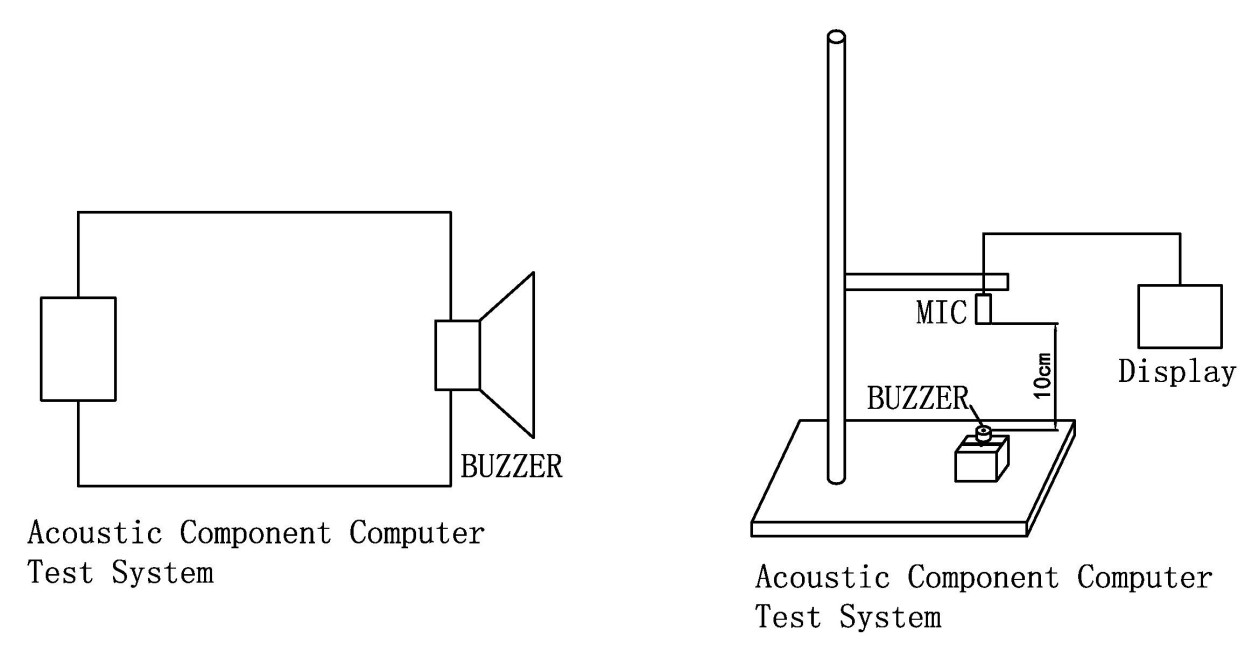

•SPL-eränäytteenotto — tilastollinen äänenpaineen tarkistus 5Vp-p, 10cm
•Kapasitanssin varmistus — 12 nF:n toleranssitarkistus taajuusmuuttajapiirin sovittamiseksi
•Lämpövanhentaminen — 48 tunnin käyttö +70 ℃ maksimilämpötilassa
•Kosteusaltistus — 48 tunnin kosteusaltistus spesifikaatioiden mukaan (50±5°C, 90-95 % RH)
• Juotettavuuden tarkistus — 260 ℃ kostutustasapaino
Kotelon eräkoodimerkintä mahdollistaa jäljitettävyyden valmistuspäivään, testitietoihin ja raaka-aineerään. Säilytysaika: 10 vuotta.
1. Voinko ohjata HNR-1255-sarjaa suoraan 3,3 V:n mikro-ohjaimen GPIO-nastasta?
Kyllä, nykyrajoissa. Kun jännite on 3,3 Vp-p, 12 nF:n kapasitiivinen kuorma kuluttaa arviolta 6–7 mA taajuudella 4000 Hz – varmista todellisella mittauksella. SPL on alle 5Vp-p-määrityksen; tarkista tulos näytteiden avulla. Maksimaalisen tehon saamiseksi käytä 5 V:n logiikkapuskuria tai transistoriohjainastetta. 1–30 V:n toiminta-alue varmistaa, että summeri ei vahingoita 3,3 V:n taajuusmuuttajaa. se yksinkertaisesti toimii alle nimellisakustisen tehon.
2. Mitä eroa on PA5.0:n ja PA6.5:n välillä PCB-asettelussani?
Sähköinen ja akustinen suorituskyky ovat samat. Ero on mekaaninen: PA5.0:ssa on vakiopituus uppoasennukseen PCB:n pintaa vasten), kun taas PA6.5 tarjoaa laajennetut johdot sovelluksiin, jotka vaativat suurempaa eroa – kuten etupaneelin työntäminen kehyksen läpi, tasaisen pinnoitteen välys tai lämpö-ilmavirtausraot. Molemmilla versioilla on sama PCB-reikäkuvio ja -vyöhyke; korvaaminen ei vaadi piirin tai asettelun muutosta.
3. Miten 4000 Hz:n taajuutta verrataan 2700 Hz:n vaihtoehtoihin todellisissa ympäristöissä?
4000 Hz sijaitsee 2–4 kHz:n ihmisen kuuloherkkyyshuipun yläreunassa, joten se on havaittavissa paremmin kuin 2700 Hz hiljaisessa tai kohtalaisessa ympäristön melussa (toimistot, kodit, lääketieteelliset tilat). 2700 Hz tunkeutuu kuitenkin tehokkaammin korkeataajuiseen teollisuusmeluun (moottorit, kompressorit yli 3 kHz). Kuluttaja-, lääketieteellinen- ja toimistoympäristöissä sisätiloissa 4000 Hz tarjoaa terävämmän, "kiireellisemmän" tonaalisen luonteen. Tehdaslattioissa ja moottoritiloissa 2700 Hz voi olla parempi. HNR-1255-sarja on optimoitu edellistä skenaariota varten.
4. Miksi kapasitanssitoleranssi on ±40 % ja miten tämä vaikuttaa ajurin suunnitteluun?
Pietsosähköinen keraaminen kapasitanssi vaihtelee materiaalierän, elektrodin alueen ja dielektrisen paksuuden mukaan. 12 nF:n nimellisarvo ±40 %:n toleranssilla (7,2–16,8 nF) on tyypillinen tämän luokan summereille. Käytännössä näyteerän mitattiin 11,7--14,2 nF. Ohjaimen suunnittelua varten kokoa lähtöaste määritetylle kapasitanssitoleranssialueelle. Ohjaimen suunnittelua varten kokoa lähtöaste pahimman mahdollisen 16,8 nF:n kuormitukseen kytkentätaajuudellasi. 4000 Hz:llä 16,8 nF vaatii ~13 mA huippulatausvirran, joka on edelleen hyvin pienten signaalien transistorin ominaisuuksien sisällä. 100 Ω:n sarjavastus voi rajoittaa käynnistysvirtaa, jos GPIO-taajuusmuuttaja on marginaalinen.
5. Voinko käyttää tätä summeria jatkuvasti 30 V jännitteellä, ja mikä on odotettu käyttöikä?
30 V maksimi on selviytymisluokitus, ei jatkuvan käytön suositus. 30 Vp-p:llä pietsosähköinen elementti kokee maksimaalisen mekaanisen rasituksen ja dielektrisen kuumennuksen. Jatkuvassa äänisovelluksissa MEIDI suosittelee taajuusmuuttajan jännitteen rajoittamista tai käyttöjaksosäädön käyttöönottoa elektrodien tarttuvuuden ja keramiikan eheyden säilyttämiseksi. Ota yhteyttä MEIDiin elinikäisten tietojen saamiseksi tietyissä käyttöolosuhteissa. Jatkuvissa hälytyssovelluksissa alentava jännite tai käyttöjakso pidentää käyttöikää suhteessa.
Lähetä vaatimuksesi teknisiä tietoja, käyttöpiirien sovellushuomautuksia, 4000 Hz:n akustisia karakterisointitietoja tai OEM-kokoonpanokeskusteluja varten. MEIDI-sovellussuunnittelu vastaa tyypillisesti yhden arkipäivän kuluessa teknisen dokumentaation ja volyymihinnoittelun kanssa.
