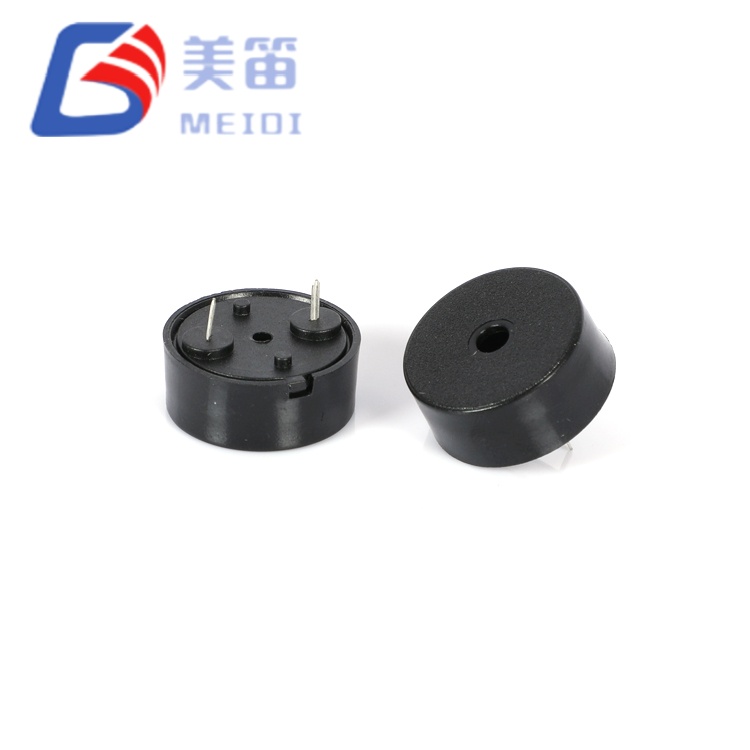

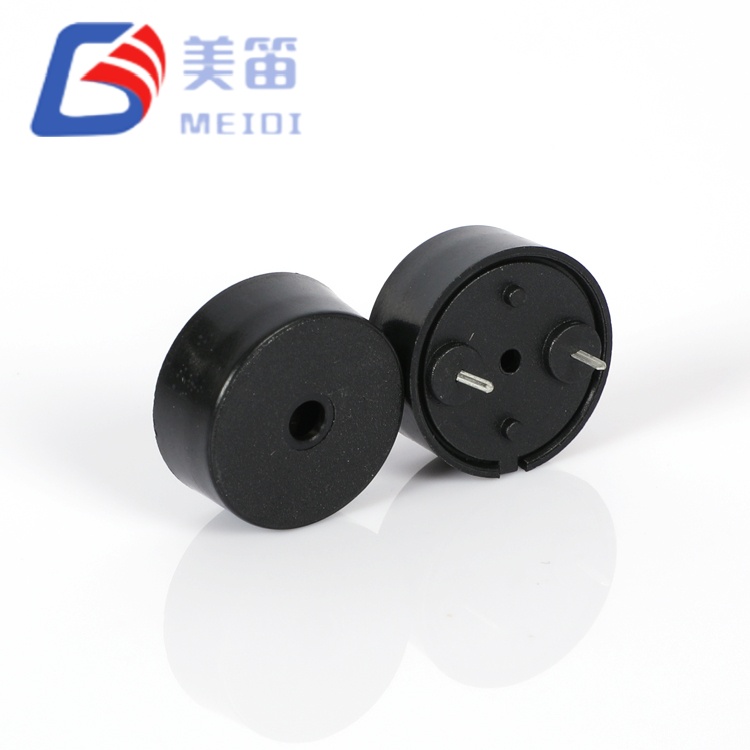

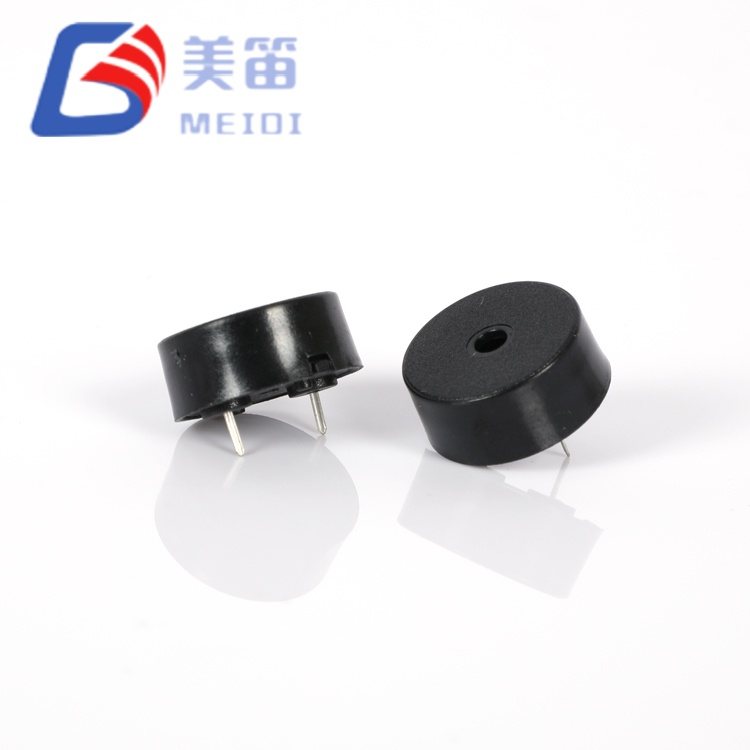

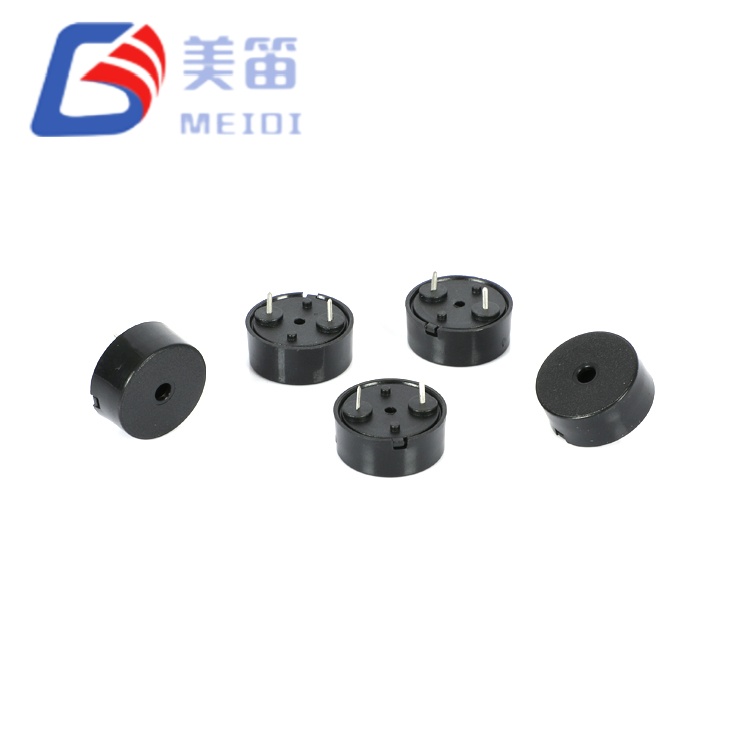

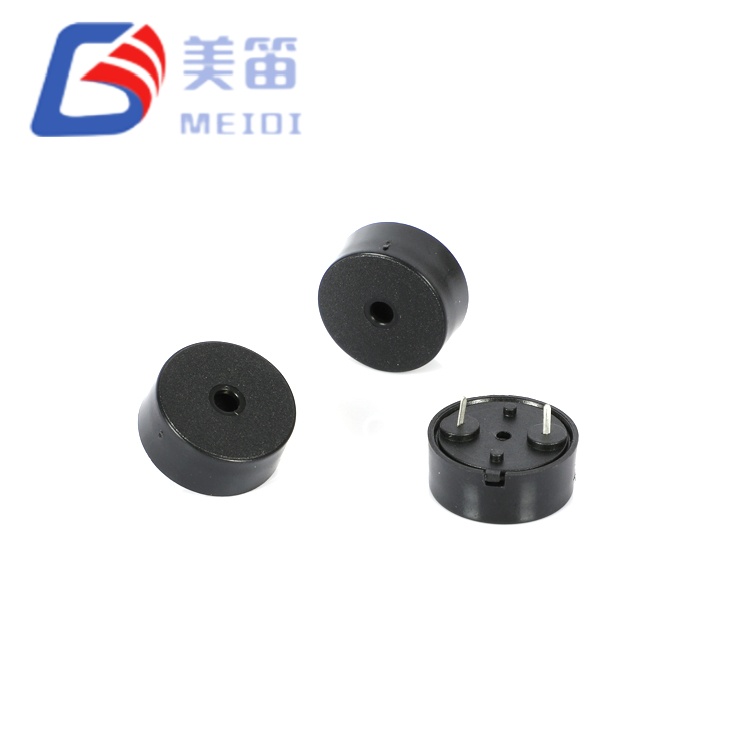

17*8mm pietsosähköinen passiivinen summeri tarjoaa kaksi taajuusvaihtoehtoa – 3000Hz ja 2000Hz – identtinen Φ17×8mm läpivientireikäpaketti. Molemmat ovat passiivisia pietsosähköisiä kaikuluotaimia jotka luottavat ulkoiseen AC-taajuusmuuttajan aaltomuotoon tuottamaan kuuluvan äänen. Koska jalanjälki, tappien etäisyys ja kotelon mitat jaetaan kahden mallin välillä, yksi PCB-asettelu voi sovittaa jommankumman taajuuden ilman mekaanisia muutoksia. HNR-1708 tuottaa ≥85dB 3000Hz:llä, kun taas HNR-1708 PA10 tuottaa ≥75dB 2000 Hz:llä, molemmat mitattuna 10 cm:llä 12 Vp-p neliöaaltolla. Nykyinen kulutus jää kummallekin vaihtoehdolle 5 mA:ssa tai alle. Musta PBT-kotelo ja 1–30 Vp-p Käyttöalue tekee tästä sarjasta sopivan monenlaisiin sisälaitteisiin jossa isäntämikro-ohjain tai erillinen oskillaattori toimittaa ohjaussignaalin.
Kaksi taajuusvaihtoehtoa - 3000 Hz (HNR-1708) tai 2000 Hz (HNR-1708 PA10) - samasta jalanjäljestä
Passiivinen suunnittelu — vaatii ulkoisen neliöaallon tai PWM-aseman resonanssitaajuudella
12 Vp-p mitoitettu, 1-30 Vp-p toiminta-alue; ≤5 mA virranotto
Φ17,0 × 8,0 mm musta PBT-läpireikäpaketti, aalto- ja manuaalinen juotosyhteensopiva
Käyttölämpötila: -20 ℃ - +70 ℃ jatkuva
| Parametri | HNR-1708 | HNR-1708 PA10 | Testiolosuhteet / Huomautuksia |
| Tuotetyyppi | Pietsosähköinen passiivinen summeri | Pietsosähköinen passiivinen summeri | — |
| Nimellisjännite | 12 Vp-p | 12 Vp-p | Huipusta huippuun |
| Käyttöjännite | 1–30 Vp-p | 1–30 Vp-p | Ajosignaalin kantama |
| Resonanssitaajuus | 3000 ± 500 Hz | 2000 ± 500 Hz | Nimellisjännitteellä |

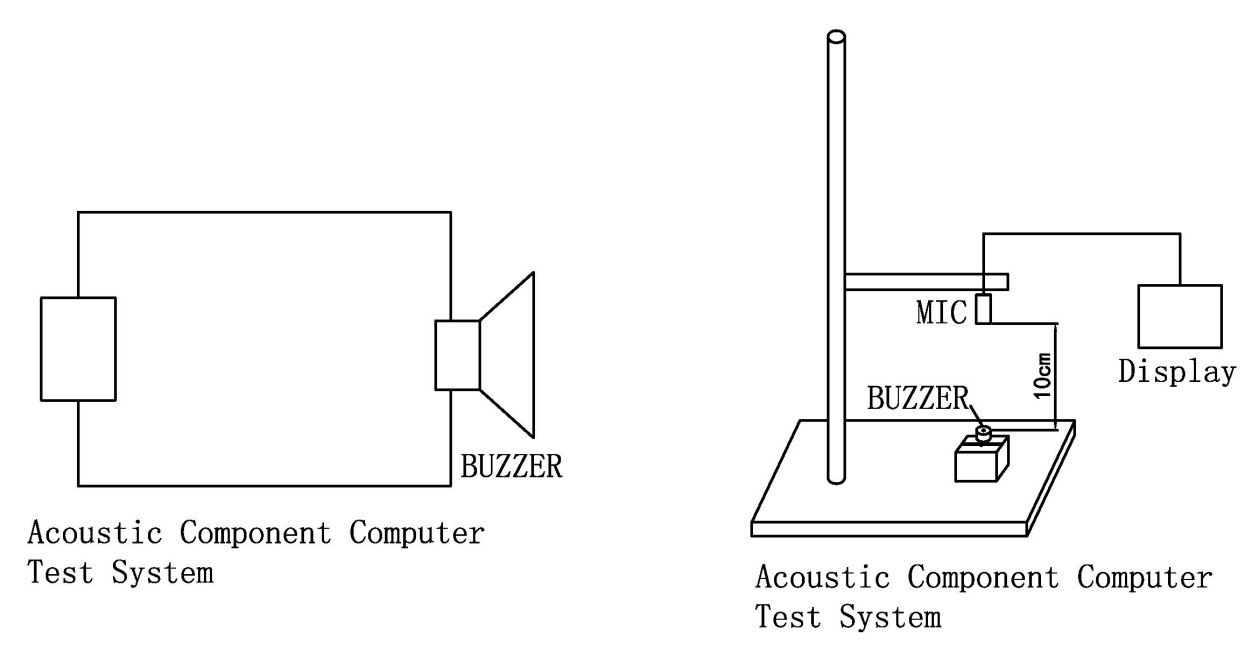

| Äänilähtö 10 cm | ≥85 dB | ≥75 dB | Neliöaalto, 12 Vp-p, vastaava taajuus |
| Nykyinen kulutus | ≤5 mA | ≤5 mA | Nimellisjännitteellä ja -taajuudella |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | -30 ℃ ~ +80 ℃ | Ei toiminnassa |

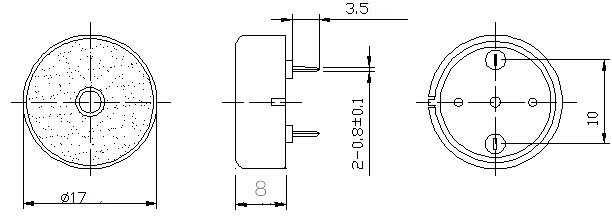

| Mitat (Halkaisija × K) | Φ17,0 ± 0,5 × 8,0 ± 0,5 mm | Φ17,0 ± 0,5 × 8,0 ± 0,5 mm | Vain runko; vetotoleranssi ±0,5 mm |
| Paino | 1 g | 1,4 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | Musta PBT | — |
| Kapasitanssi | 12 ± 40 % nF (vain viite) | 25 ± 40 % nF (vain viite) | Testiraportin otsikkokohtainen; ei varmennettu näytekohtaisesti |
| Asennustyyppi | Läpireikä | Läpireikä | Wave / Manuaalinen juotos |
Valinta HNR-1708 ja HNR-1708 PA10 välillä riippuu ensisijaisesti halutusta hälytystaajuus ja äänenpainevaatimus. HNR-1708 korkeammalla 3000 Hz ääni ja ≥85 dB lähtö, sopii paremmin ympäristöihin, joissa terävämpi, läpitunkevampi ääni on hyödyllinen - kuten teollisuusvaroitus paneelit tai laitteet, jotka toimivat alueilla, joilla on kohtalainen taustamelu. HNR-1708 PA10 toimii alemmalla 2000 Hz:llä ja ≥75 dB:llä, mikä tuottaa ääni, joka on vähemmän häiritsevä ja sopii paremmin hiljaisiin asetuksiin kuten lääkinnällisten laitteiden muistutukset tai kotianturit.
Koska molemmilla malleilla on sama Φ17 mm:n pinta-ala, nastaasettelu ja 8 mm korkeus, yksi PCB-malli voidaan validoida yhdellä vaihtoehdolla ja sitten otetaan käyttöön muiden kanssa sovellusvaatimusten muuttuessa. Molemmat hyväksyvät 1–30Vp-p-taajuusmuuttajasignaali ja vedä ≤5mA, joten sama ohjainpiiri voidaan käyttää molempiin malleihin. Painoero – 1g HNR-1708:lle verrattuna 1,4 grammaan HNR-1708 PA10:ssä – kuvastaa hieman erilaista sisäinen rakenne, joka tuottaa alhaisemman resonanssitaajuuden.
Sovelluksiin, jotka vaativat molemmat taajuudet samassa tuotteessa perheen HNR-1708-sarjan avulla suunnittelija voi varastoida yhden piirilevyn ja kotelon suunnittelu tarjoaa samalla kaksi akustista allekirjoitusta, vähentäen mekaaninen suunnittelu yläpuolella.
Passiivisina pietsosähköisinä summereina molemmat HNR-1708-versiot tarvitsevat ulkoisen vaihtovirran signaali tuottaa ääntä. Mikro-ohjain GPIO, joka on määritetty PWM-lähtöä varten tavoitetaajuus (3000 Hz tai 2000 Hz) 50 %:n käyttöjaksolla on suurin yhteinen lähestymistapa. 3,3 V tai 5 V logiikkajärjestelmille yksinkertainen transistoripuskuri voi muuntaa signaalin täydelle 12 Vp-p -nimellistasolle korkeamman SPL:n saavuttamiseksi.
Kuorman kapasitiivinen luonne - noin 12nF HNR-1708 ja 25nF HNR-1708 PA10 - tarkoittaa, että virtapiikkejä esiintyy jokaisessa reunassa ajoaaltomuoto. Pienen sarjan vastus (yleensä 100–330Ω) voi rajoittaa huippuvirtaa vaikuttamatta merkittävästi SPL:ään. Akkukäyttöiselle ≤5 mA:n keskimääräinen virranotto tekee näistä summereista edullisia toimivat jopa kolikkokennoilla tai pienillä Li-ion-pakkauksilla.
Juotos on yhteensopiva aallon (260℃, 4-6s) ja manuaalisen (350℃, 2-5s) kanssa. menetelmiä. Säilytä ≥2,0 mm kotelon ja juotoskylvyn välissä.
17*8mm pietsosähköinen passiivinen summeri valmistetaan MEIDIn Jiangsun tuotantolaitoksessa. Kokoonpanoprosessi sisältää pietsokeraamisen liimauksen, PBT-kotelon asettamisen, ja 100 % akustinen vahvistus määritetyllä taajuudella ja jännitteellä. Jokaisesta tuotantoerästä otetaan näyte seitsemän tuotteen luotettavuusprotokollaa varten alla, joka on osa laitoksen ISO9001 laatujärjestelmää.
| Testikohde | Kunto | Hyväksymiskriteerit |
| Kosteus | 50 ± 5 ℃, 90–95 % RH, 48 h | Kaikki vaatimukset täyttyivät palautuksen jälkeen |
| Korkea lämpötila | +80 ± 2 ℃, 48 h | Kaikki vaatimukset täyttyivät palautuksen jälkeen |
| Matala lämpötila | -30 ± 2 ℃, 48 h | Kaikki vaatimukset täyttyivät palautuksen jälkeen |
| Lämpötilapyöräily | -30 ℃ ↔ +80 ℃, 30 min viivytys, 5 sykliä | Kaikki vaatimukset täyttyivät palautuksen jälkeen |
| Pudota | 75 cm - 10 mm kovapuu, 3 tippaa | Ulkonäkö ja sähköinen suorituskyky tarkastettu |
| Tärinä | 10–55 Hz, 1,0 mm yksittäinen amplitudi, XYZ-akselit, yhteensä 0,5 tuntia | Ei mekaanista tai sähköistä heikkenemistä |
| Juotoksen lämmönkestävyys | 250 ± 5 ℃, 10 ± 0,5 s, rungon ja juotteen välinen etäisyys 2,0 mm | Mitat ja suorituskyky vastaavat vaatimuksia |
Teollisuuden varoitusilmaisimet, jotka hyötyvät HNR-1708:n 3000 Hz:n äänestä koneiden melun leikkaaminen tehdaskerroksessa.
Lääketieteellisten laitteiden muistutukset (infuusiopumput, elintoimintojen monitorit), joissa HNR-1708 PA10:n 2000 Hz:n ääni antaa vähemmän häiritsevän hälytyksen hiljaisilla osastoilla.
Älykodin anturit ja ovikellot, joissa sama piirilevy voidaan täyttää jompikumpi versio riippuen alueellisen mieltymyksen hälytyksestä.
Kannettavat testilaitteet, jotka saavat virtansa 3,7 V:n akusta, transistorin avulla tehostaa taajuusmuuttajan jännitettä ja ≤5 mA kulutusta käyttöajan pidentämiseksi.
Monivyöhykkeiset hälytyspaneelit, jotka vaativat eri ääniä vyöhykettä kohti – HNR-1708 varten kriittiset varoitukset ja HNR-1708 PA10 tila-ilmoituksiin — käyttämällä a yhden piirilevyn suunnittelu molemmille.
HNR-1708 PA10 (10 näytettä):Mitattu 12 Vp-p neliöaaltolla 2000 Hz:ssä. SPL-arvot vaihtelevat välillä 83–86 dB, ylittäen ≥75 dB:n minimin. Virtalukemat (0,81–1,00 mA) ovat selvästi alle ≤5 mA:n määrityksen. Taajuusmittaukset ovat vakaita 2000 Hz:llä. Mitat vahvistavat Φ17×8mm toleranssit.
HNR-1708:Saatavilla oleva testiraportti käyttää mallia HNR-1707, joka on testattu 5Vp-p / 4000Hz, mikä eroaa HNR-1708:n nimellisarvosta 12Vp-p / 3000Hz erittely. Jos tarvitset HNR-1708-spesifisiä erätestitietoja, ota yhteyttä MEIDiin.
| Näyte | SPL (dB) | Virta (mA) | Taajuus (Hz) | Halkaisija (mm) | Korkeus (mm) |
| 1 | 85 | 0.83 | 2000 | 17.01 | 8.02 |
| 2 | 86 | 0.93 | 2000 | 16.98 | 7.98 |
| 3 | 84 | 1.00 | 2000 | 17.10 | 7.99 |
| 4 | 84 | 0.81 | 2000 | 17.06 | 8.03 |
| 5 | 85 | 0.98 | 2000 | 16.92 | 8.09 |
| 6 | 86 | 0.93 | 2000 | 17.01 | 7.89 |
| 7 | 83 | 0.81 | 2000 | 17.02 | 8.05 |
| 8 | 84 | 0.89 | 2000 | 16.99 | 7.94 |
| 9 | 86 | 0.93 | 2000 | 16.98 | 7.99 |
| 10 | 84 | 0.84 | 2000 | 17.01 | 7.95 |
Johtopäätös: LOPPU. Ulkonäkö, napaisuus ja nauhan suunta vastaavat.
1. Älä kytke tasajännitettä suoraan. Molemmat versiot vaativat AC-taajuusmuuttajan signaalin äänen tuottamiseksi. Jatkuva DC voi vahingoittaa pietsoelementtiä.
2. Kotelo ei ole tiivis. Estä vettä, juoksutusainejäämiä tai puhdistusliuottimia pääsystä ääniporttiin.
3. Syövyttävässä ympäristössä asenna summeri suojattuun koteloon tai levitä vain liittimiin yhdenmukaista pinnoitetta.
4. SPL riippuu käyttöjännitteestä ja aaltomuodosta. Varmista, että kuljettajan vaihe täyttää vaaditun jännitteen heilahtelun kapasitiivisen kuorman alla.
5. Pidä akustinen portti esteettömänä. Jopa osittainen peittäminen voi vähentää tuotto useilla desibeleillä.
6. Säilytä suljetussa, kuivassa pakkauksessa kokoamiseen asti tappien hapettumisen välttämiseksi.
1. Kuinka valitsen HNR-1708:n tai HNR-1708 PA10:n välillä?
Valitse HNR-1708 taajuudelle 3000 Hz, ≥85 dB — sopii teollisuus- tai meluisampiin ympäristöihin. Valitse HNR‑1708 PA10 taajuudelle 2000 Hz, ≥75 dB – parempi lääketieteellisiin tai asuinympäristöihin. Molemmilla on samat mitat ja pinout, joten piirilevyn asettelu ei muutu.
2. Voinko ohjata näitä summereita suoraan mikro-ohjaimen nastasta?
Kyllä, jos nasta pystyy syöttämään riittävästi virtaa ja logiikkataso putoaa 1–30 Vp-p alue. 3,3 V:n tai 5 V:n mikrokontrollereille transistoripuskuri on suositellaan korkeamman jännitteen heilahtelun ja äänenvoimakkuuden saavuttamiseksi.
3. Mitä taajuutta minun tulee käyttää ajosignaalille?

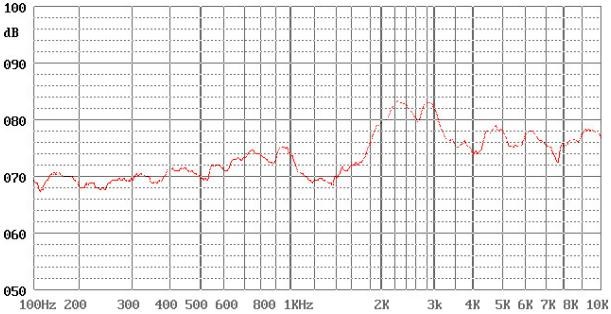

Käytä 3000 Hz HNR-1708:lle ja 2000 Hz HNR-1708 PA10:lle. ±500Hz:n takia toleranssi, taajuuspyyhkäisy prototyyppien valmistuksen aikana voi tunnistaa tarkan huippu-SPL:n tietylle erälle. MEIDI voi tarjota karakterisointikäyriä.
4. Miksi HNR-1708-testiraportti perustuu eri malliin?
Tällä hetkellä saatavilla oleva raportti käyttää HNR-1707-tietoja taajuudella 5Vp-p / 4000 Hz viittaus. Ota yhteyttä MEIDiin saadaksesi HNR-1708-spesifisiä testitietoja taajuudella 12Vp-p / 3000Hz.
5. Sopiiko HNR-1708-sarja akkukäyttöisille laitteille?
Kyllä. ≤5 mA virranotto ja 1–30 Vp-p toiminta-alue tekevät siitä käytännöllisen akkukäyttöä varten. Tehostusmuunnin tai transistoripuskuri voi nostaa käyttöjännite, jos matalajännitteisestä akusta tarvitaan korkeampi SPL.
Tietolomakkeet, taajuusmuuttajan piirien viitesuunnittelut, taajuuspyyhkäisytiedot tai HNR-1708-sarjan versiovalinnan tuki, ota yhteyttä MEIDIn kanssa hakemuksen tiedot. Suunnitteluvastaus on yleensä yhden arkipäivän sisällä.
