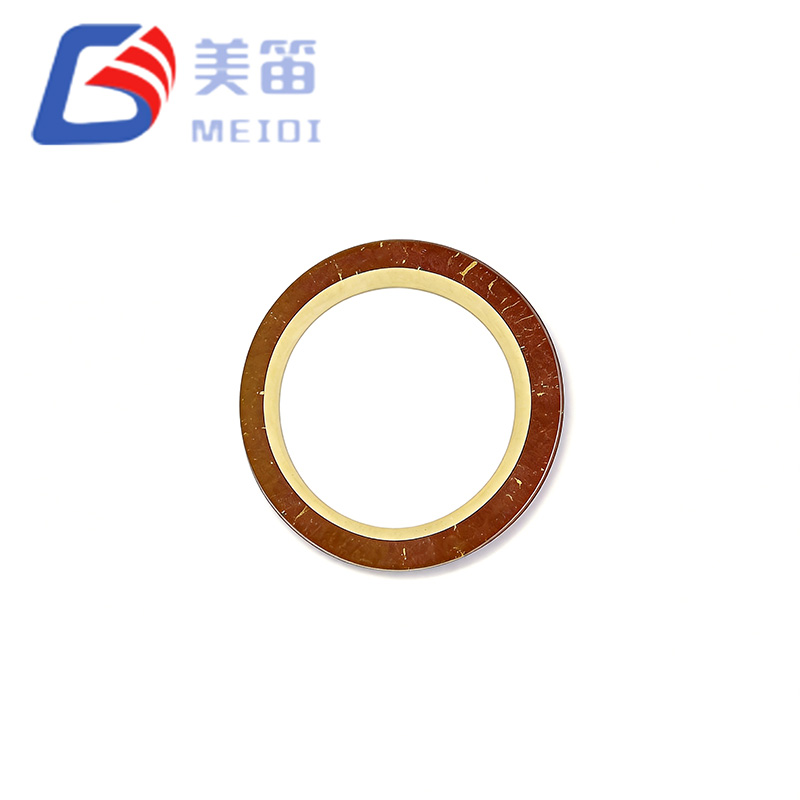

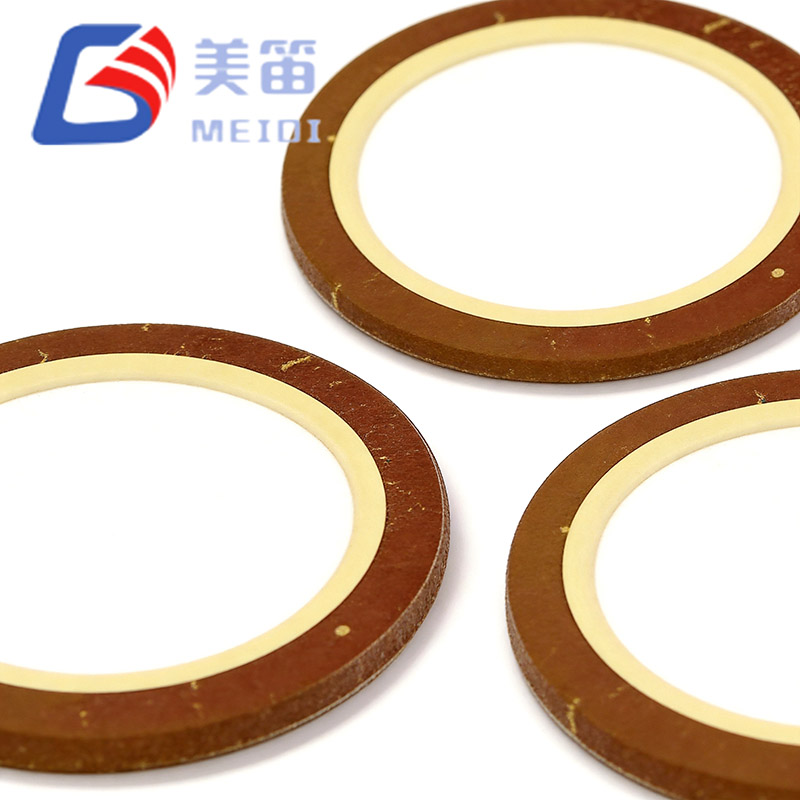

11 mm:n pietsosähköinen keraaminen summerielementti on erittäin ohut pietsosähköinen keraaminen elementti, joka on rakennettu messinkialustalle, ja se on suunniteltu akustisille moduuleille, joissa käytettävissä oleva korkeus on erittäin rajoitettu. 7,8 kHz:n resonanssitaajuus ja korkea 12 000 pF kapasitanssi mahdollistavat sen, että se tuottaa selkeän hälytysäänen suoraan 3,3 V:n mikro-ohjaimen lähdöstä, kun taas 0,18 mm:n profiili mahdollistaa täydelliset akustiset kokoonpanot alle 1 mm:n paksuiselta. Tämä yhdistelmä kompaktia, sähköistä tehokkuutta ja mekaanista yksinkertaisuutta tekee elementistä käytännöllisen valinnan puettaviin laitteisiin, kannettaviin lääketieteellisiin instrumentteihin ja tiheisiin IoT-anturilevyihin.
7,8 kHz:n resonanssitaajuus on alueella, joka on sekä helposti havaittavissa että vähemmän todennäköisesti peitetty matalataajuisella ympäristömelulla, mikä on hyödyllistä sisäkäyttöön tarkoitettujen kuluttaja- ja lääkintätuotteiden osalta.
Vain 0,18 mm paksu keraaminen ja alustapino voidaan liittää suoraan piirilevyyn tai ohueen metallikalvoon, jolloin koko ääntä tuottava kokoonpano voi pysyä alle 1 mm:n korkeudella.
12000pF:n kapasitanssi mitattuna 120 Hz:llä tuottaa suuren kapasitiivisen kuorman, joka vähentää tietyn äänenpainetason saavuttamiseen tarvittavaa jännitteen heilahtelua, mikä tekee suorasta 3,3 V PWM-käytöstä käyttökelpoisen.
Messinkialusta tarjoaa hyvän lämmönjohtavuuden, mikä auttaa vakauttamaan resonanssitaajuutta jatkuvan käytön aikana ja tarjoaa luotettavan pinnan juottamiseen tai johtavaan epoksikiinnitykseen.
Vastaava resistanssi ≤500Ω rajoittaa mekaanista vaimennusta, mikä mahdollistaa LC-resonanssin tehostuspiirien saavuttaa korkeammat Q-kertoimet ja tuottaa suuremman akustisen tehon alhaisella syöttöjännitteellä.
Käyttölämpötila-alue -20°C - +70°C kattaa kulutuselektroniikan, lääketieteellisten laitteiden ja teollisuusantureiden tyypilliset ympäristöt.
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Pietsosähköinen keraaminen elementti | — |
| Malli | FT-11T-7.8A1 | — |
| Resonanssitaajuus | 7,8 ± 1,0 kHz | Ilmainen ilma, 25 ℃ |
| Taajuustoleranssi | ±12,8 % | Erän johdonmukaisuus |
| Vapaa kapasitanssi | 12000 ± 30 % pF | 120 Hz, 1 Vrms, 25 ℃ |
| Vastaava vastus | ≤ 500 Ω | Resonanssitaajuudella |
| Dielektrinen häviö (tanδ) | ≤ 5 % | 120 Hz, 1 Vrms |
| Alustan materiaali | Messinki | — |

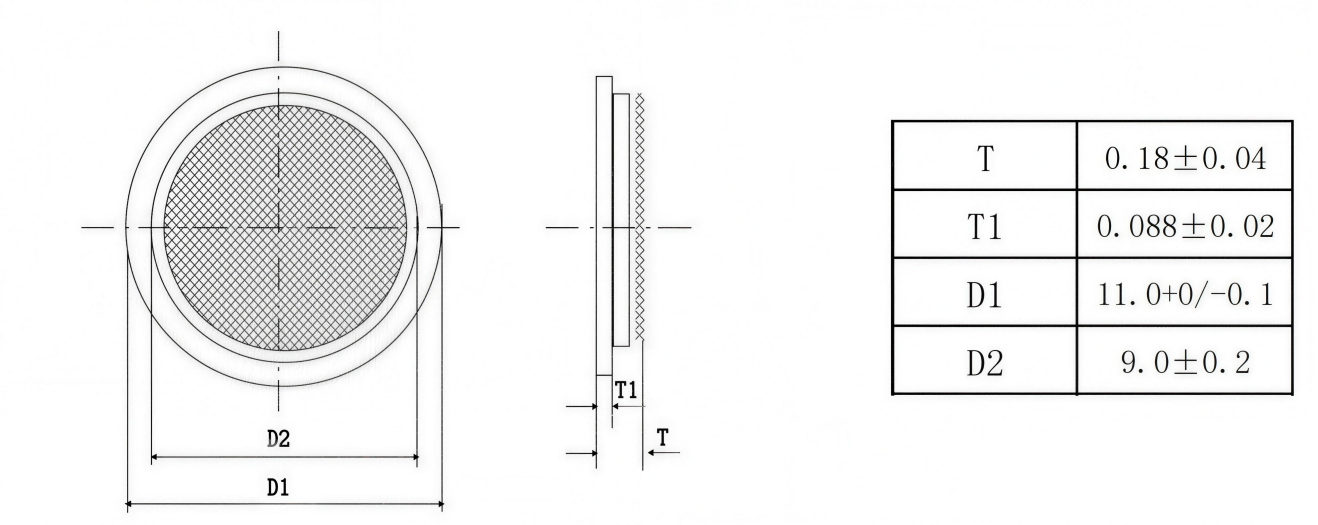

| Keraamisen levyn halkaisija (D1) | 11,0 +0 / -0,1 mm | — |
| Aktiivielektrodin halkaisija (D2) | 9,0 ± 0,2 mm | — |
| Kokonaispaksuus (T) | 0,18 ± 0,04 mm | Keramiikka + alusta |
| Keraaminen paksuus (T1) | 0,088 ± 0,02 mm | PZT kerros |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | Ei toiminnassa |
| Elektrodin materiaali | Hopea (vakio) | Poltettu hopeatahna |
| Eristysvastus | ≥ 100 MΩ (tyypillinen) | 100 VDC, 25 ℃ |
| Suunnittelun tavoite | FT-11T-7.8A1 etu |
| Moduulin absoluuttinen vähimmäiskorkeus | 0,18 mm:n keraaminen ja substraattipino mahdollistaa täydellisen akustisen kokoonpanon mahtumisen 1 mm:n kirjekuoreen. |
| Pienjänniteakkukäyttö | Korkea 12 000 pF kapasitanssi tarkoittaa, että 3,3 V MCU voi usein ohjata elementin käyttökelpoiselle äänitasolle ilman induktorin tehostusvaihetta. |
| Lämpöstabiilisuus suljetuissa koteloissa | Messinki levittää tehokkaasti sen vähän lämpöä, jota syntyy, pitäen resonanssitaajuuden vakaana pitkän aktivoinnin aikana. |
| Tehokas resonanssipiirin suunnittelu | ≤500Ω vastaava resistanssi pitää vaimennuksen alhaisena, joten LC-säiliö voi moninkertaistaa käyttöjännitteen minimaalisella häviöllä. |
| Selkeä hälytys hiljaisissa sisätiloissa | 7,8 kHz on riittävän korkea LVI- ja tuulettimen melun välttämiseksi, mutta kuitenkin riittävän alhainen, jotta se on helppo kuulla ja paikantaa. |
| Kustannustehokas suuren volyymin integrointi | Paljaana elementtinä se eliminoi pakatun summerin kotelon ja liittimet, mikä vähentää sekä osakustannuksia että kokoonpanovaiheita. |
Älykkäät puettavat laitteet, mukaan lukien kuntomittarit ja älykellot, joissa 0,18 mm:n profiili auttaa säilyttämään ohuen tuotteen kokonaispaksuuden ja antamaan selkeät ilmoitusäänet.
Kannettavat lääketieteelliset diagnostiikkatyökalut, kuten glukoosimittarit, pulssioksimetrit ja digitaaliset lämpömittarit, jotka hyötyvät yksinkertaisesta matalajännitteisestä äänimerkistä, joka ei lisää massaa.
IoT-anturisolmut ovi/ikkuna-antureista vesivuotoilmaisimiin, joissa elementtiä voidaan ohjata suoraan 3,3 V:n MCU:lla ja ääni on riittävän selkeä havaittavaksi kotiympäristössä.
Teolliset lähestymisanturit ja pienet automaatiopaneelit, jotka tarvitsevat kompaktin akustisen takaisinkytkentäelementin, joka on yhteensopiva tavallisten SMD- ja läpireikien kokoonpanoprosessien kanssa.
Kuluttajalaitteiden ohjaustaulut tuotteissa, kuten mikroaaltouunit, pesukoneet ja induktiokeittotasot, joissa paljas elementti voidaan integroida kustannustehokkaasti olemassa olevaan piirilevyyn.
Lelu- ja uutuuselektroniikkaa, joka vaatii yksinkertaisen, edullisen kaiuttimen vuorovaikutteisen palautteen, musiikkiäänien tai hälytysäänten antamiseen.
MEIDI Intelligent Technology on tuottanut pietsosähköisiä keraamisia elementtejä yli vuosikymmenen ajan. Yrityksen täysin integroitu laitos Jiangsussa, Kiinassa, kattaa kaikki vaiheet keraamisen jauheen valmistuksesta ja teippivalusta elektrodien polttoon, polarisaatioon ja lopulliseen sähkötestaukseen. ISO 9001 -sertifioidun laatujärjestelmän alaisena toimiva MEIDI varmistaa, että jokainen tuotantoerä on jäljitettävissä ja johdonmukainen.
11 mm:n Piezo Ceramic Buzzer Element käy läpi kattavat tuotantotestit. Jokaisen yksikön resonanssitaajuus mitataan vapaan ilman impedanssianalysaattorissa, ja 7,8±1,0 kHz:n ikkunaa noudatetaan tiukasti. Kapasitanssi tarkistetaan taajuudella 120 Hz ja 1 Vrms, ekvivalenttiresistanssi tarkistetaan arvolla ≤500 Ω ja dielektrinen häviö on suojattu arvoon ≤5 %. Mittatarkastukset vahvistavat keraamisen halkaisijan, elektrodin halkaisijan ja kokonaispaksuuden. Lämpövanhentaminen +70 °C:ssa 48 tunnin ajan vahvistaa polarisaatiostabiilisuuden, kun taas juotettavuus testataan J-STD-002:n mukaisesti. Substraatin reunaan syövytetty eräkoodi yhdistää jokaisen osan valmistuserään ja täydellisiin testitietueisiin, joita säilytetään kymmenen vuotta.
1. Mitä asennustapaa suositellaan mallille FT-11T-7.8A1?
Johtava hopeaepoksi on yleisin valinta pysyvään piirilevykiinnitykseen, koska se välttää lämpörasituksen, jonka juottaminen voi aiheuttaa ohuelle keraamiselle kerrokselle. Jos juotosliitäntä on parempi, lämpöä tulee kohdistaa vain messinkialustan reunaan pitäen kärjen lämpötila alle 280°C enintään kolmen sekunnin ajan. Jousikoskettimen pidätystä käytetään myös silloin, kun elementti on vaihdettava kentällä.
2. Miten 7,8 kHz:n ääni verrataan matalataajuisiin summereihin?
7,8 kHz:n aallonpituus on riittävän lyhyt toimimaan tehokkaasti hyvin pienistä onteloista, mutta taajuus on silti selvästi alle ultraäänialueen, jossa suuntaus muuttuu äärimmäiseksi ja havainto heikkenee. Käytännössä ääni kuuluu selvästi tyypillisessä huoneessa, eikä sitä ole helppo sekoittaa puhaltimien tai moottoreiden mekaaniseen huminaan.
3. Voiko FT-11T-7.8A1:tä käyttää jatkuvasti?
Kyllä, jatkuva käyttö on mahdollista täydellä -20°C - +70°C alueella. Kun ajetaan suoraan 3,3 V GPIO:sta ilman LC-vahvistusta, itsekuumeneminen on merkityksetöntä. Resonanssivahvistuksella saaduilla korkeammilla käyttöjännitteillä messinkialusta hajauttaa lämpöä riittävän tehokkaasti estääkseen taajuuden siirtymisen avoimissa tai tuuletetuissa koteloissa. Suljetuissa malleissa voi olla suositeltavaa vähentää käyttöjaksoa tai pienempi käyttöjännite; MEIDI voi tarjota käyttöikää koskevia tietoja tietyistä käyttöolosuhteista.
4. Onko mukautettuja elektrodikuvioita tai substraattimateriaaleja saatavilla?
Kyllä. Vaikka vakiokokoonpanossa käytetään koko pintaa peittävää hopeaelektrodia messinkilevyssä, MEIDI voi toimittaa segmentoituja elektrodikuvioita, vaihtoehtoisia halkaisijoita, nikkeli- tai kultapinnoitteita korroosionkestävyyden parantamiseksi sekä ruostumattomasta teräksestä tai fosforipronssista valmistettuja substraatteja. Räätälöidyt tilaukset ovat teknisen tarkastelun, vähimmäismäärien ja pidennettyjen toimitusaikojen alaisia.
5. Miten kapasitanssitoleranssi vaikuttaa LC-resonanssitehostuspiiriin?
Nimellinen 12000pF kapasitanssi on määritetty 120Hz:ksi; 7,8 kHz:llä tehollinen kapasitanssi laskee hieman. Käytännöllisen LC-tehostuksen suunnittelussa käytetään tyypillisesti noin 4,7–10 mH induktoria yhdessä pienen rinnakkaiskondensaattorin kanssa ±30 %:n toleranssin täyttämiseksi. MEIDI tarjoaa kunkin näyteyksikön todellisen mitatun kapasitanssin, jolloin suunnittelijat voivat valita tarkan kelan arvon prototyyppilleen.
PCB-asetteluohjeita, akustisten onteloiden suunnitteluehdotuksia, LC-tehostuspiirin laskelmia, mukautettuja elektrodimäärityksiä tai tilavuushinnoittelua varten lähetä vaatimukset yhteydenottolomakkeen kautta. MEIDI-sovellussuunnittelu vastaa tavallisesti yhden arkipäivän kuluessa dokumentaatiolla, simulaatiomalleilla ja näyteyksiköillä sekä yksittäisillä testitiedoilla.
