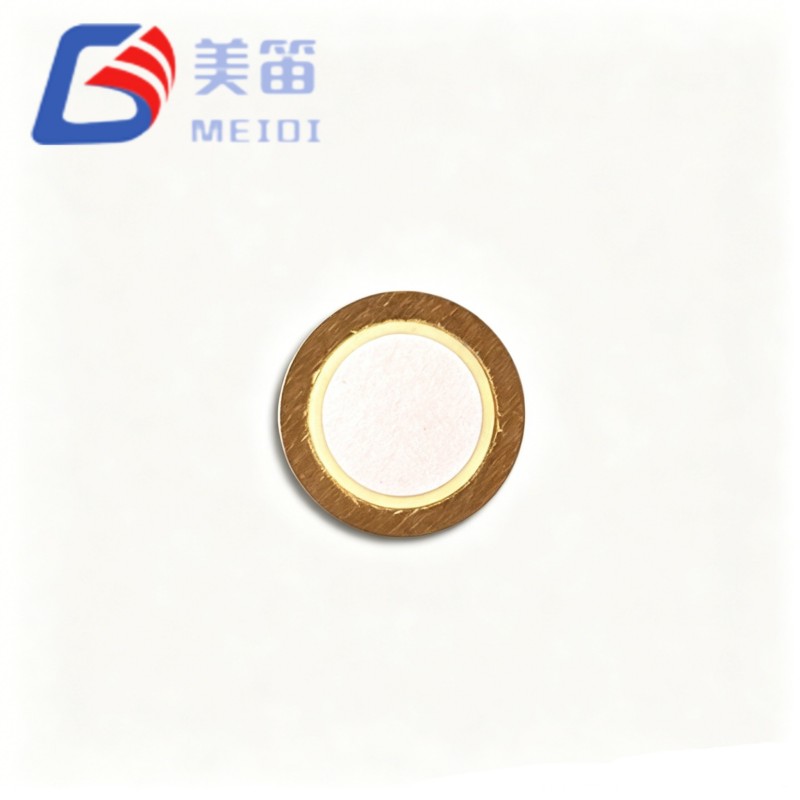

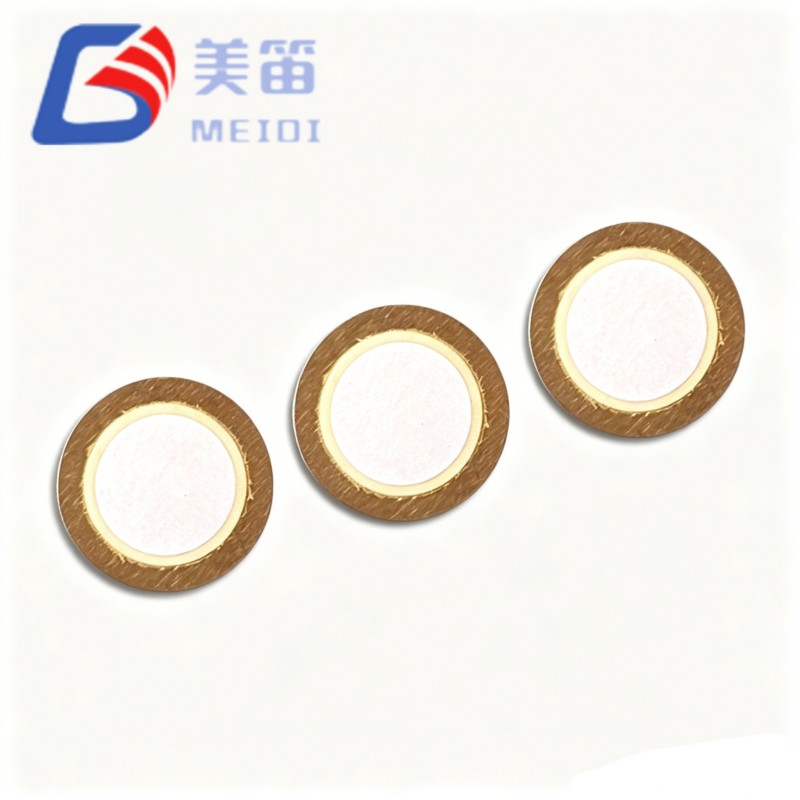

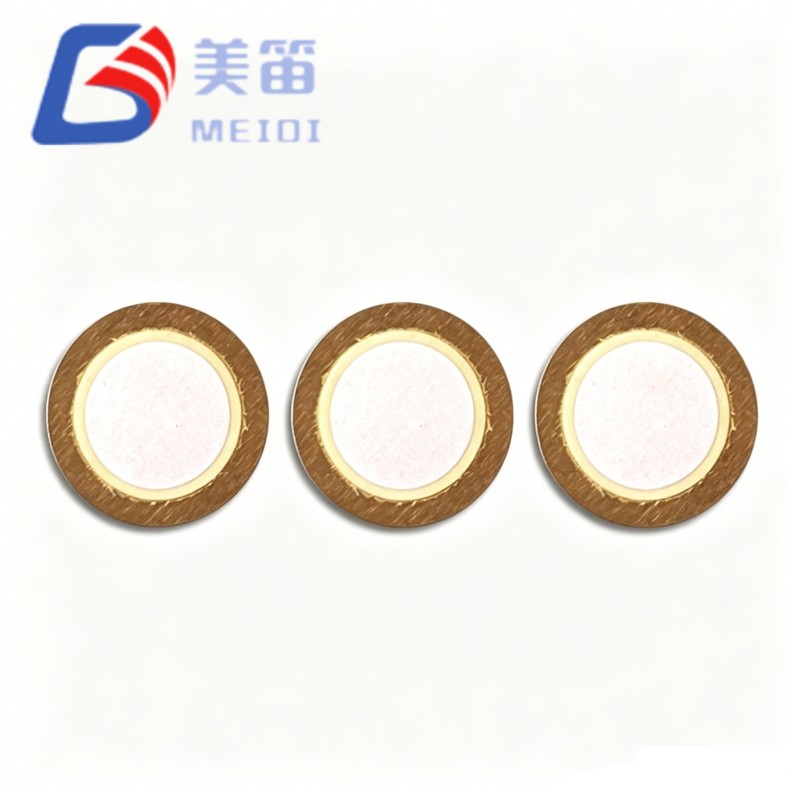

12 mm:n pietsosähköinen keraaminen summerielementti on kompakti, halkaisijaltaan 12 mm:n pietsosähköinen keraaminen levy, joka on liimattu messinkialustaan, suunniteltu korkeataajuisten sävyjen tuottamiseen rajoitetuissa malleissa. Resonanssitaajuudella 8,0 kHz:n ja erittäin ohuen, vain 0,18 mm:n profiilin ansiosta tämä elementti sopii hyvin pienikokoisiin puettavien laitteiden, kannettavien lääketieteellisten instrumenttien ja ohuiden turvaanturien hälytysmoduulit. MEIDI tuottaa Tämä elementti on tiukasti kontrolloidussa polarisaatio- ja elektroditulostusprosesseissa, mikä varmistaa tasainen taajuusvaste ja kapasitanssin tasaisuus tuotantoerien välillä. Sisäinen automatisoitu valmistus ja tiukka testaus tukevat luotettavaa suorituskykyä sekä prototyyppien että suurten OEM-toimitusten käyttöön.
Resonanssitaajuus: 8,0 ± 1,0 kHz spesifikaatiota kohti
Vapaa kapasitanssi: 17 000 pF ± 30 % 120 Hz:llä spesifikaatiota kohti
Mitat: halkaisija 12,0 mm, paksuus 0,18 mm erittelyn mukaan
Messinkialustan luotettava akustinen tärinäkytkentä
Käyttölämpötila: -20 °C - +70 °C eritelmän mukaan
| Parametri | Arvo | Yksikkö |
| Tuotetyyppi | Pietsosähköinen keraaminen elementti | — |
| Resonanssitaajuus | 8,0 ± 1,0 | kHz |
| Vapaa kapasitanssi | 17 000 ± 30 % | pF (120 Hz:llä) |
| Vastaava vastus | ≤ 300 | Ω |
| Dielektrinen häviö (tanδ) | ≤ 5 % | — |
| Käyttölämpötila | -20 ~ +70 | °C |
| Varastointilämpötila | -30 ~ +80 | °C |
| Alustan materiaali | Messinki | — |

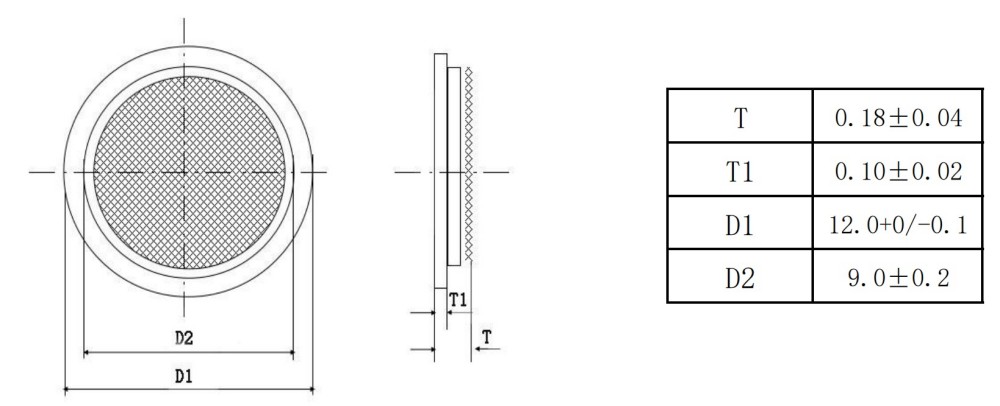

| Kokonaispaksuus (T) | 0,18 ± 0,04 | mm |
| Keraaminen paksuus (T1) | 0,10 ± 0,02 | mm |
| Ulkohalkaisija (D1) | 12,0 +0 / -0,1 | mm |
| Sisähalkaisija (D2) | 9,0 ± 0,2 | mm |
Puettavat kuntomittarit ja kuntomittarit
Kannettavat lääketieteelliset diagnostiset laitteet (glukoosimittarit, pulssioksimetrit)
Ohut turvatarrat ja ikkuna/ovi kosketusanturit
Pienoiskokoiset IoT-hälytysmoduulit ja älykkään kodin keskittimet
Kädessä pidettävät teollisuustesterit ja mittauslaitteet
Kompakti kulutuselektroniikka, joka vaatii korkeataajuista äänipalautetta
MEIDI on omistautunut akustisten komponenttien valmistukseen vuodesta 2011 lähtien. Tuotantopohjamme Jiangsun maakunnassa työskentelee yli 500 työntekijää ja useita automatisoituja kokoonpanolinjoja kuukausittainen tuotantokapasiteetti yli 50 miljoonaa summerielementtiä. 12 mm:n pietsokeraaminen summerielementti hyötyy tämä asteikko: keraamisen jauheen valmistus, teippivalu, elektrodien silkkipainatus, polarisaatio, ja alustan liimaukset ovat kaikki valmiit talon sisällä, joten voimme säilyttää tiukan hallinnan materiaalin puhtaus ja prosessin stabiilisuus.
Kaikki elementit läpäisevät 100 % resonanssitaajuuden ja kapasitanssin testauksen ennen toimitusta. Meidän laatu ISO9001-sertifioitu järjestelmä sisältää myös saapuvan materiaalin tarkastuksen, prosessinaikaiset tarkastukset, ja lopullinen akustinen vahvistus. Tämä päästä päähän -ohjaus varmistaa, että jokainen erä täyttää samat tiedot, tilaatko 1 000 kappaletta tai 1 000 000 kappaletta.
1. Älä käytä taajuusmuuttajan jännitettä, joka ylittää FT-12T-8.0A1:n nimellistoimintaalueen. Ylijännite voi johtaa keraamisen kerroksen pysyvään depolarisaatioon tai delaminaatioon.
2. Käsittele vain messinkireunasta. Suora paine keraamiseen pintaan voi aiheuttaa mikrohalkeamia jotka muuttavat resonanssitaajuutta ja vähentävät akustista tehoa.
3. Vältä altistumista syövyttäville kaasuille, suolasumulle tai korkealle kosteudelle varastoinnin ja asennuksen aikana. Messinkialustan hapettuminen voi heikentää mekaanista Q:ta ja juotettavuutta.
4. Säilytä elementit alkuperäisessä suljetussa pakkauksessaan käyttöön asti. Kosteuden imeytyminen lisääntyy dielektrinen häviö ja voi nopeuttaa elektrodin kulumista.
5. Asenna elementti tuella vain alustan kehän ympärille. Keskustan rajoittaminen tärisevä alue muuttaa akustista vastetta ja voi aiheuttaa ennenaikaisen vian.
V: Normaali MOQ on 1000 kappaletta. Pienemmät koemäärät sovittavissa pienellä hinnalla säätö. Ota yhteyttä myyntitiimiimme saadaksesi räätälöity tarjous.
V: Kyllä, ilmaisia näytteitä on saatavilla päteville OEM-valmistajille ja tuotekehittäjille. Pikalähetys kustannukset voivat veloittaa määränpäästä riippuen.
V: Räätälöintiä tuetaan toteutettavissa olevilla alueilla. T&K-tiimimme voi säätää keraamista koostumusta, elektrodikuvio ja substraatin paksuus vastaamaan erityisvaatimuksiasi. Ole hyvä ja jaa omasi toteutettavuusarvioinnin tavoiteparametrit.
V: MEIDI on ISO9001-sertifioitu. FT-12T-8.0A1:lle voimme toimittaa RoHS- ja REACH-yhteensopivuuden lausuntoja sekä eräkohtaisia testiraportteja pyynnöstä.
V: Elementit pakataan antistaattisiin lokeroihin ja tyhjiösuljettuihin pusseihin, joissa on kuivausainetta, minkä jälkeen ne asetetaan vahvistetuissa vientipakkauksissa. Mukautetut merkinnät ja viivakoodit ovat saatavilla suurille tilauksille.
Pyydä FT-12T-8.0A1 koko datalehteä, mittapiirroksia tai integrointiohjeita 12 mm pietsosähköinen keraaminen elementti, ota yhteyttä MEIDI-sovellukseen ja kerro hakemuksesi. Suunnittelutukitiimimme vastaa erityisillä teknisillä suosituksilla yhden arkipäivän kuluessa.
