Resonanssitaajuus: 2,9 ± 0,5 kHz.
Vapaa kapasitanssi: 30 000 / 3 300 pF ± 30 % taajuudella 120 Hz.
Vastaava resistanssi: ≤ 500 Ω.
Dielektrinen häviö: ≤ 5 %.
Käyttölämpötila: -20 °C - +70 °C.
Varastointilämpötila: -30 °C - +80 °C.

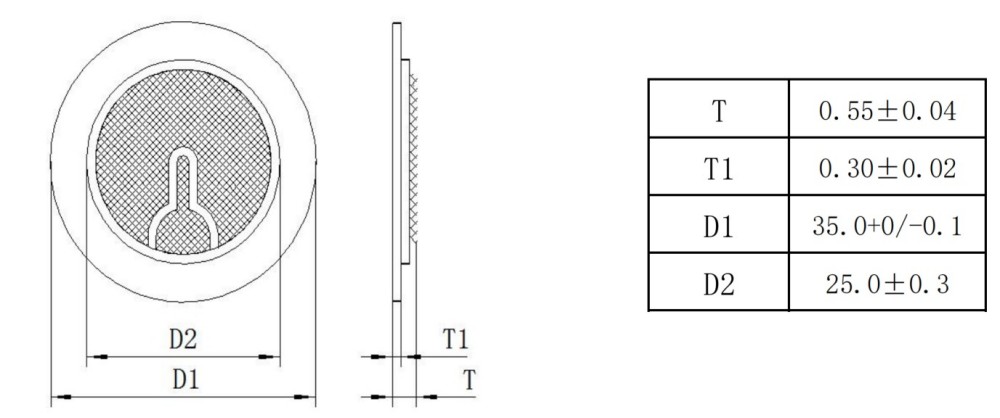

Mitat: T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.

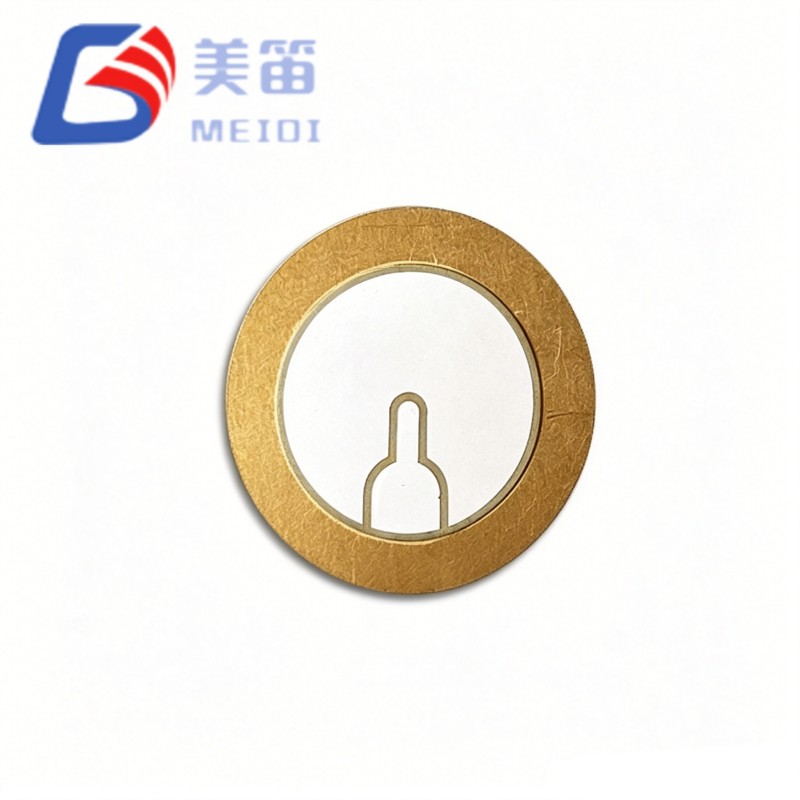

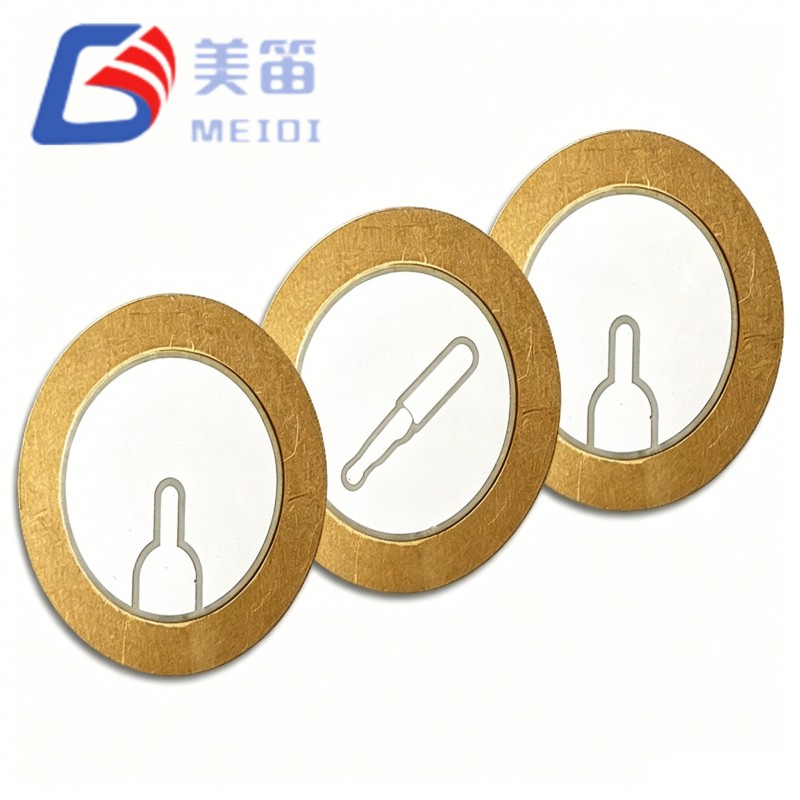

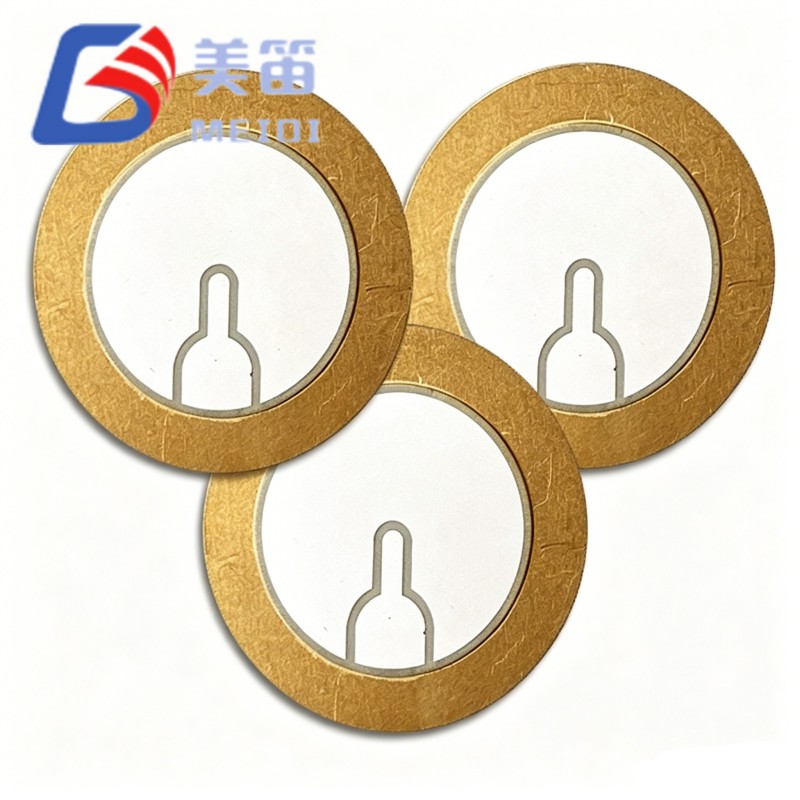

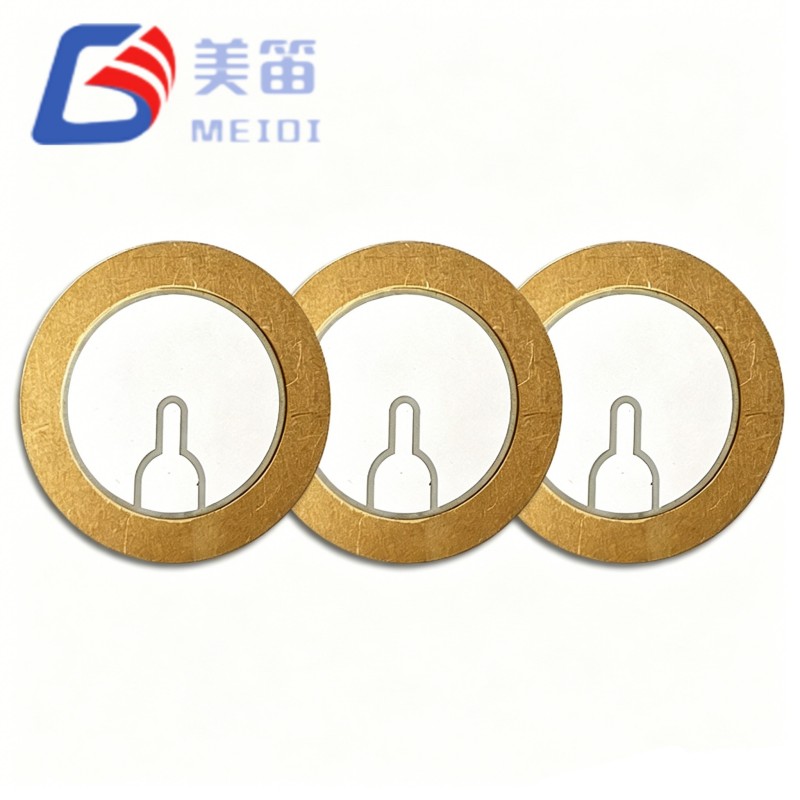

MEIDI FT-35T-2.9B1-C30 on 35 mm:n pietsokeraaminen summerielementti, joka on rakennettu messinkialustalle. Se tarjoaa vakaan 2,9 kHz:n resonanssitaajuuden ja suuren kapasitanssin, mikä tekee siitä luotettavan akustisen ohjain summereille, hälytyksille ja äänigeneraattoreille. Tämä komponentti soveltuu volyymihankintaan, OEM/ODM-integraatio ja pitkäaikaiset toimitussopimukset. MEIDI, valmistajana yli vuosikymmenen ajan erikoistunut kokemus, tukee yhtenäistä erälaatua ja joustavia toimitusaikatauluja.
Resonanssitaajuus: 2,9 ± 0,5 kHz spesifikaatiota kohti
Vapaa kapasitanssi: 30 000 / 3 300 pF ± 30 % 120 Hz:llä spesifikaatiota kohti
Mitat: 35,0 mm ulkohalkaisija, 0,55 mm kokonaispaksuus spesifikaatiota kohti
Messinkialustan kestävää akustista liitäntää varten
Käyttölämpötila: -20 °C - +70 °C eritelmän mukaan
| Parametri | Arvo | Yksikkö |
| Tuotetyyppi | Pietsosähköinen keraaminen elementti | — |
| Resonanssitaajuus | 2,9 ± 0,5 | kHz |
| Vapaa kapasitanssi | 30 000 / 3 300 ± 30 % | pF (120 Hz:llä) |
| Vastaava vastus | ≤ 500 | Ω |
| Dielektrinen häviö (tanδ) | ≤ 5 % | — |
| Käyttölämpötila | -20 ~ +70 | °C |
| Varastointilämpötila | -30 ~ +80 | °C |
| Alustan materiaali | Messinki | — |
| Kokonaispaksuus (T) | 0,55 ± 0,04 | mm |
| Keraaminen paksuus (T1) | 0,30 ± 0,02 | mm |
| Ulkohalkaisija (D1) | 35,0 +0 / -0,1 | mm |
| Sisähalkaisija (D2) | 25,0 ± 0,3 | mm |
Teollisuuden hälytyspaneelit ja turvavaroitusjärjestelmät
Autojen äänimerkkivalot (peruutushälyttimet, turvavyömuistutukset)
Lääketieteellisten laitteiden hälytysäänet (potilasmonitorit, kannettavat diagnostiikkatyökalut)
Älykodin anturit ja IoT-tietoturvakeskukset
Viihde-elektroniikka, joka vaatii kompakteja, suuritehoisia akustisia signaaleja
1. Älä käytä jännitettä, joka ylittää FT-35T-2.9B1-C30:n määritetyn toiminta-alueen. Liiallinen käyttö voi aiheuttaa keramiikan hajoamista tai delaminoitumista.
2. Käsittele varovasti, jotta vältytään mekaaniselta iskulta tai taipumiselta, jotka voivat halkeilla keraamisen kerroksen tai irrottaa messinkialustan.
3. Vältä pitkäaikaista altistumista syövyttävälle ympäristölle, korkealle kosteudelle tai kondensaatiolle, jotka voivat hapettaa messinkialustan ja heikentää elektrodien tarttuvuutta.
4. Säilytä alkuperäisessä kuivatussa pakkauksessa kosteuden pääsyn estämiseksi ja juotettavuuden säilyttämiseksi.
5. Asennustukea tulee käyttää vain alustan kehällä. Älä rajoita keskivärähtelyaluetta, koska tämä muuttaa resonanssitaajuutta ja äänenpainetasoa.
MEIDI valmistaa 35 mm:n pietsokeraamisia summerielementtejä ISO9001-sertifioidussa laitoksessa, jossa on omat automaattiset linjat keraaminen poltto, elektroditulostus, polarisaatio ja lopullinen akustinen testaus. Jokainen erä FT-35T-2.9B1-C30 käy läpi resonanssitaajuuspyyhkäisyn, kapasitanssin tarkastuksen ja visuaalisen tarkastuksen. Vakiintuneella toimitusketjulla ja täyden sisäisen hallinnan ansiosta ylläpidämme toistettavaa suorituskykyä ja tuemme keskikokoisia ja suuria toimitusmääriä.
V: Kyllä, joukkotilaukset ovat tervetulleita. Normaali toimitusaika on 2-4 viikkoa määrästä riippuen. Suurempia määriä tai kiireellisiä vaatimuksia varten ota yhteyttä myyntitiimiimme vahvistaaksesi aikataulun.
V: Tarjoamme ilmaisia näytteitä tästä 35 mm:n pietsoelementistä päteville ostajille. Toimituskulut voivat veloittaa määränpäästä riippuen. Esimerkkipyynnöt voi jättää suoraan tiedustelulomakkeen kautta.
V: Resonanssitaajuutta, kapasitanssia, substraatin paksuutta ja johtimen päätettä voidaan mukauttaa. T&K-tiimimme tekee tiivistä yhteistyötä asiakkaiden kanssa säätääkseen parametreja mahdollisilla alueilla luotettavuuden säilyttäen.
V: MEIDI toimii ISO9001-laatuhallinnan alaisuudessa. Voimme toimittaa materiaalitodistukset, testiraportit ja RoHS/REACH-yhteensopivuuslausunnot pyynnöstä.
V: Elementit on pakattu antistaattisiin lokeroihin ja tyhjiösuljettuihin pusseihin, joissa on kuivausainetta. Ulkopakkaukset on vahvistettu estämään vauriot kuljetuksen aikana. Mukautettuja merkintöjä ja viivakoodeja tuetaan suurien tilausten yhteydessä.
Pyydä koko tietolomake keskustelemalla kokoonpanovaihtoehdoista tai pyytämällä tarjous mallista FT-35T-2.9B1-C30 35 mm:n pietsosähköinen keraaminen elementti, ota yhteyttä MEIDIn teknisiin vaatimuksiin tai kohdesovellukseesi. Suunnittelutukitiimimme vastaa yksityiskohtaisilla suosituksilla yhden arkipäivän kuluessa.
