Resonanssitaajuus: 4,0 ± 0,5 kHz.
Vapaa kapasitanssi: 25 000 / 2 600 pF ± 30 % taajuudella 120 Hz.
Vastaava resistanssi: ≤ 500 Ω.
Dielektrinen häviö: ≤ 5 %. Käyttölämpötila: -20 °C - +70 °C.
Varastointilämpötila: -30 °C - +80 °C.

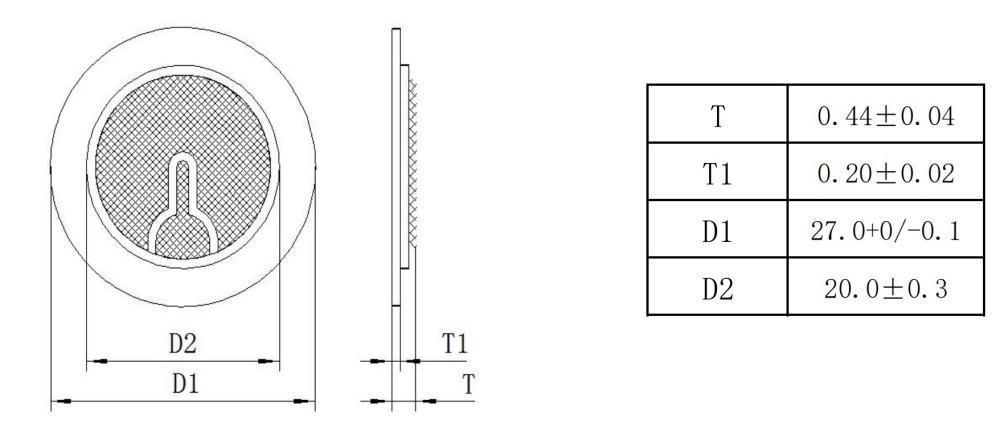

Mitat: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Ota yhteyttä MEIDiin saadaksesi joukkohinnoittelun, ilmaisia arviointinäytteitä tai mukautetun konfiguroinnin tarjouksen.

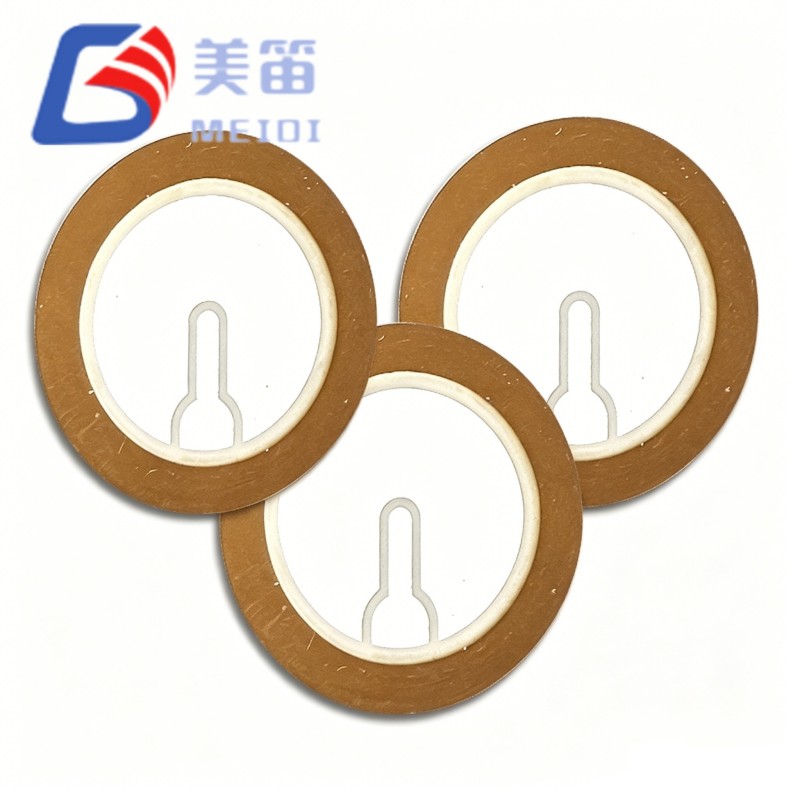

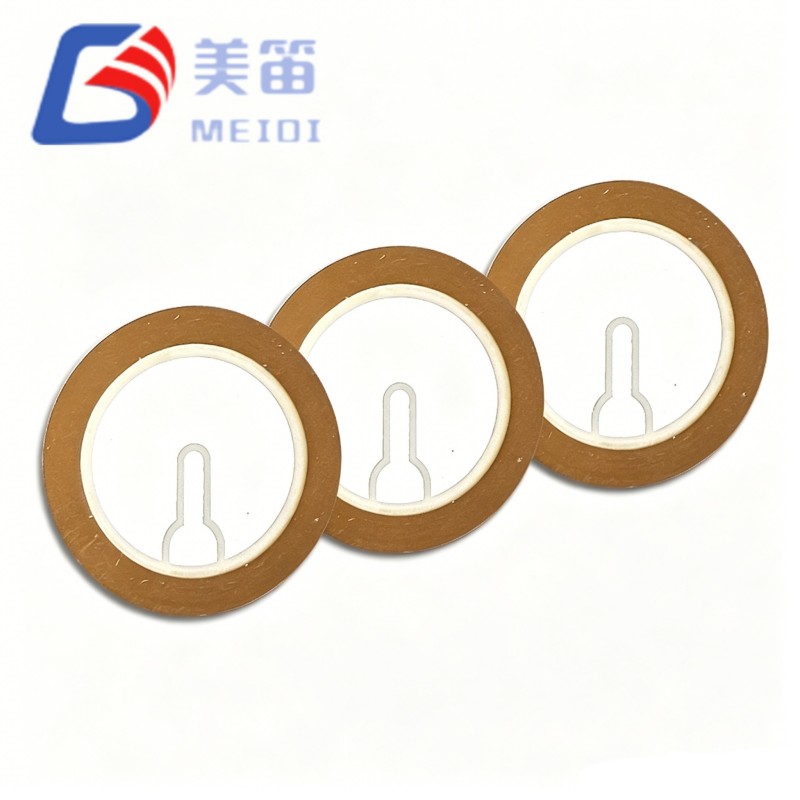

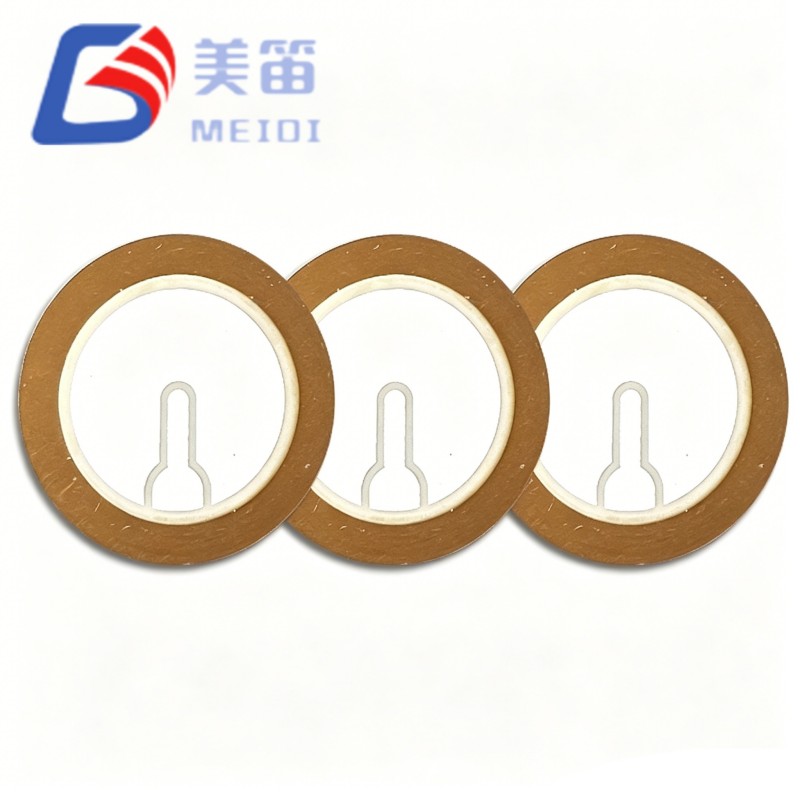

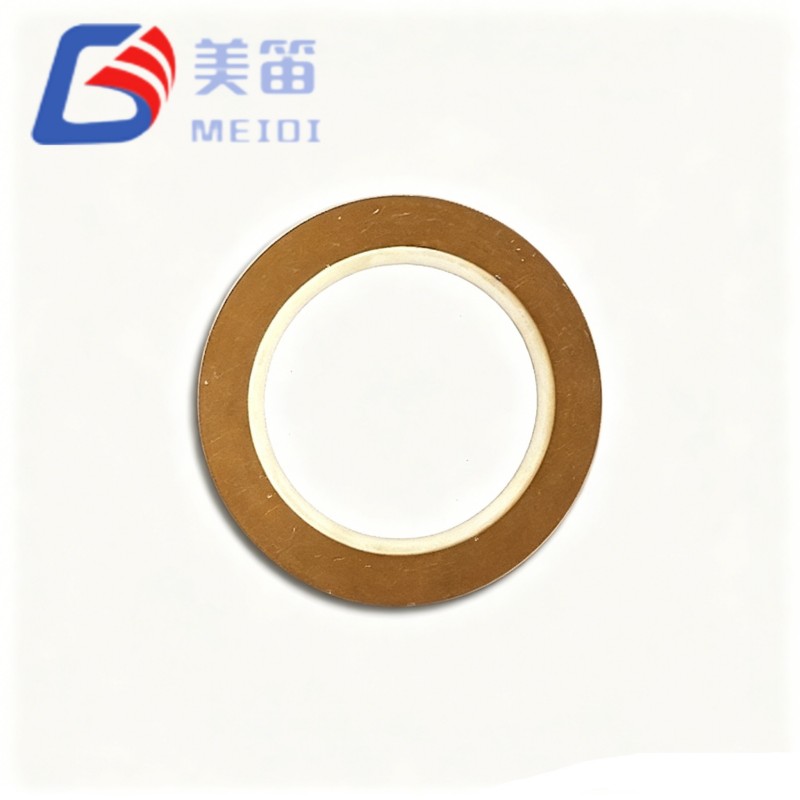

FT-27T-4.0B1-C25 on 27 mm:n pietsokeraaminen summerielementti, joka on liimattu messinkialustaan, suunniteltu äänien tuottamiseen äänihälytysjärjestelmissä. Resonanssitaajuudella 4,0 kHz ja kompaktin 0,44 mm:n profiilin ansiosta se sopii helposti ahtaisiin akustisiin koteloihin. MEIDI valmistaa tätä elementtiä kontrolloiduissa keraamisissa polarisaatio- ja elektrodiadheesioprosesseissa, varmistaa vakaan suorituskyvyn kaikissa tuotantoerissä. Sen hankkivat yleensä valmistajat turvahälyttimet, lääketieteellisten puhelujen summerit ja teollisuuspaneelin ilmaisimet.
Resonanssitaajuus: 4,0 ± 0,5 kHz spesifikaatiota kohti
Vapaa kapasitanssi: 25 000 / 2 600 pF ± 30 % 120 Hz:llä spesifikaatiota kohti
Mitat: halkaisija 27,0 mm, paksuus 0,44 mm erittelyn mukaan
Messinkialustan johdonmukainen akustinen tärinäkytkentä
Käyttölämpötila: -20 °C - +70 °C eritelmän mukaan
| Parametri | Arvo | Yksikkö |
| Tuotetyyppi | Pietsosähköinen keraaminen elementti | — |
| Resonanssitaajuus | 4,0 ± 0,5 | kHz |
| Vapaa kapasitanssi | 25 000 / 2 600 ± 30 % | pF (120 Hz:llä) |
| Vastaava vastus | ≤ 500 | Ω |
| Dielektrinen häviö (tanδ) | ≤ 5 % | — |
| Käyttölämpötila | -20 ~ +70 | °C |
| Varastointilämpötila | -30 ~ +80 | °C |
| Alustan materiaali | Messinki | — |
| Kokonaispaksuus (T) | 0,44 ± 0,04 | mm |
| Keraaminen paksuus (T1) | 0,20 ± 0,02 | mm |
| Ulkohalkaisija (D1) | 27,0 +0 / -0,1 | mm |
| Sisähalkaisija (D2) | 20,0 ± 0,3 | mm |
Turvahälytyspaneelit ja kulunvalvonnan varoitusjärjestelmät
Lääketieteellisten laitteiden äänihälytykset (potilasmonitorit, infuusiopumput)
Autojen kojelaudan kellot ja pysäköintitunnistimen merkkivalot
Teollisuuden ohjauspaneelin tilaäänimerkit
Älykodin laitteet (ovi/ikkuna-anturit, vesivuotoilmaisimet)
Kannettava kulutuselektroniikka akustisella palautteella
27 mm:n pietsokeraaminen summerielementti on valmistettu MEIDIn ISO9001-sertifioidussa laitoksessa. Prosessi kattaa keraamisen jauheen valmistus, teippivalu, elektroditulostus, polarisointi ja liimaus messinkipohjat. Jokainen tuotantoerä testataan resonanssitaajuuden, kapasitanssin ja mekaaninen eheys. Automatisoidulla optisella tarkastuksella ja akustisen vasteen varmistuksella, Ylläpidämme tasaista tuotantoa, joka sopii keskisuuriin ja suuriin toimitusmääriin. Pitkäaikainen varasto suunnittelu varmistaa vakaat toimitusajat toistuville tilauksille.
1. Älä käytä taajuusmuuttajan jännitettä, joka ylittää mallille FT-27T-4.0B1-C25 määritellyn käyttöalueen. Ylijännite voi aiheuttaa peruuttamattoman depolarisaation tai substraatin irtoamisen.
2. Käsittele vain messinkireunasta; vältä suoraa painetta keraamiseen pintaan estääksesi mikrohalkeamia, jotka voivat muuttaa resonanssitaajuutta.
3. Suojaa syövyttäviltä kaasuilta, suolasuihkulta ja kondensaatiolta varastoinnin ja asennuksen aikana. Messinkialustan korroosio voi alentaa mekaanista Q-tasoa ja tehotasoa.
4. Säilytä elementit alkuperäisessä suljetussa pakkauksessaan asennukseen asti. Altistuminen korkealle kosteudelle voi lisätä dielektristä häviötä ja huonontaa juotettavuutta.
5. Kun asennat, tue alustaa vain sen kehän ympäri. Keskustan rajoittaminen tärisevä alue muuttaa akustista suorituskykyä ja voi aiheuttaa ennenaikaisen vian.
V: Normaali MOQ on 1000 kappaletta. Kokeiluajoja tai prototyyppirakenteita varten voimme toimittaa pienempiä määriä pienellä hintamuutoksella. Pyydä räätälöity tarjous.
V: Kyllä, tarjoamme ilmaisia näytteitä tästä 27 mm:n pietsoelementistä päteville OEM-valmistajille ja jakelijoille. Pikalähetysmaksuja saatetaan veloittaa määränpäästä riippuen.
V: Räätälöinti on saatavilla tietyillä alueilla. T&K-tiimimme voi muokata keraamisen koostumusta, paksuutta ja elektrodikuviota vastaamaan tavoitetaajuutta tai kapasitanssia. Ota meihin yhteyttä ja kerro tarpeistasi.
V: Tuote on valmistettu ISO9001-standardin mukaisesti, ja se voidaan toimittaa RoHS- ja REACH-vaatimustenmukaisuussertifikaateilla. Käyttöturvallisuustiedotteet ja testiraportit ovat saatavilla pyynnöstä.
V: Elementit on pakattu antistaattisiin johtaviin lokeroihin, tyhjiösuljettu kuivausaineella ja sijoitettu vahvistettuihin vientipakkauksiin. Räätälöityjä merkintä- ja viivakoodivaihtoehtoja tuetaan suurivolyymeissä.
Täydellinen tietolomake, piirustus tai integrointiohjeet mallille FT-27T-4.0B1-C25 27mm pietsosähköinen keraaminen elementti, ota yhteyttä MEIDI-sovellukseen ja kerro hakemuksesi. Suunnittelutiimimme vastaa erityisillä suosituksilla yhden arkipäivän kuluessa.
