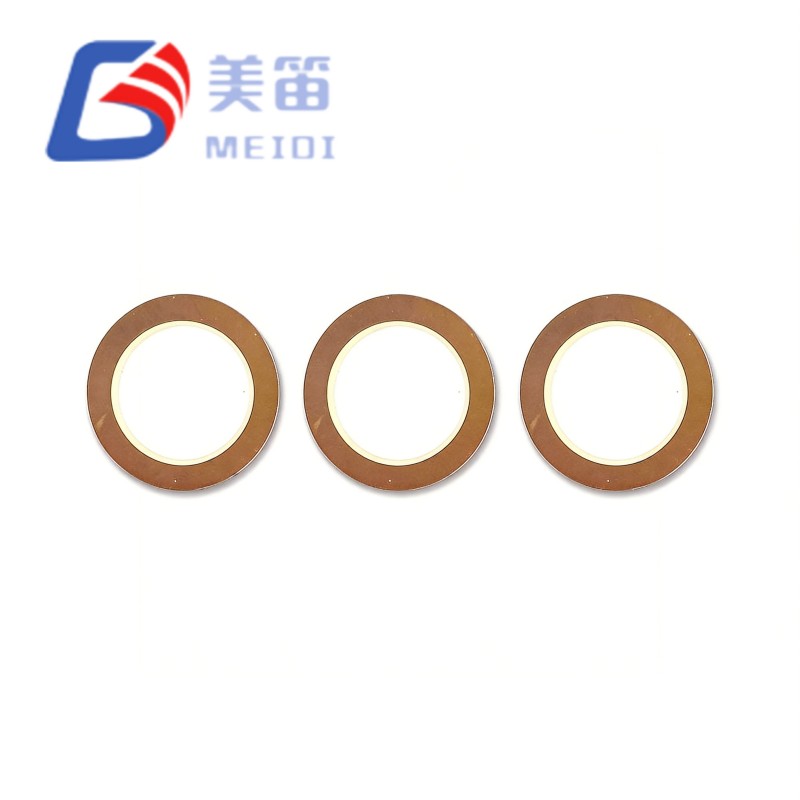

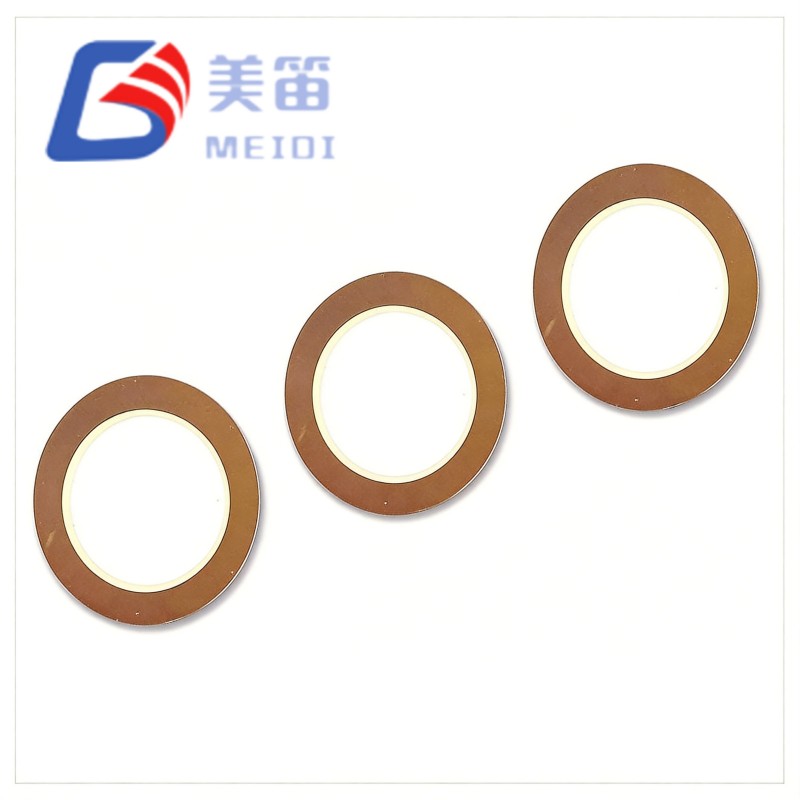

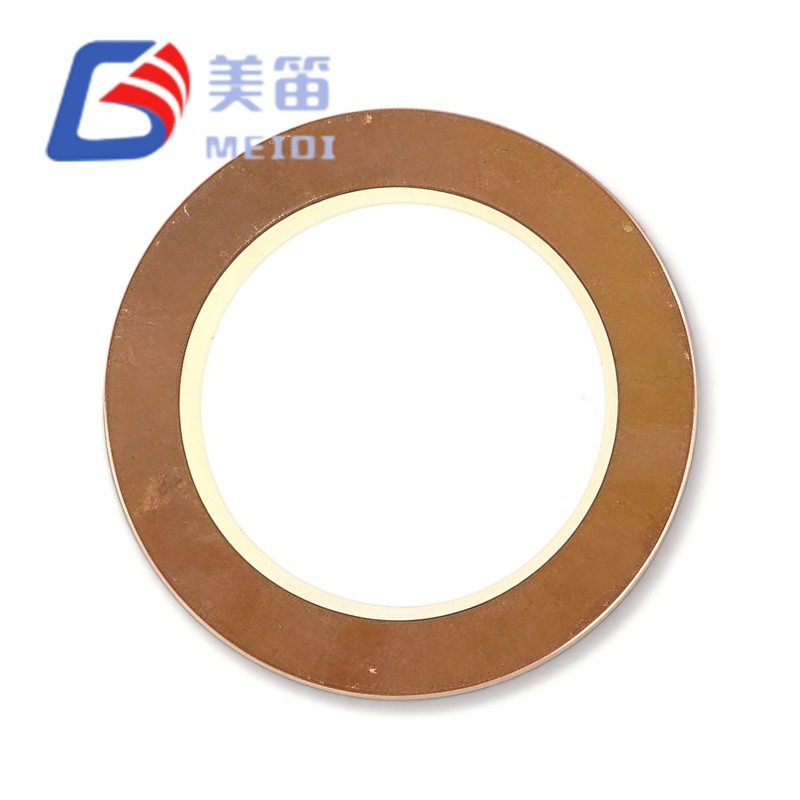

11 mm Brass Piezo Ceramic Element on messinki-substraatti pietsosähköinen elementti, joka on viritetty 9,0 kHz:iin, ja se on suunniteltu upotetuille akustisille moduuleille, jotka hyötyvät korkeammasta ja terävämmästä hälytysäänestä. Sen halkaisija 11,0 mm ja paksuus 0,18 mm vastaavat 7,8 kHz FT-11T -version mekaanista jalanjälkeä, joten yksi PCB-asettelu ja kotelon ontelo voivat tukea molempia taajuuksia. 12000pF kapasitanssi ja ≤500Ω vastaava resistanssi mahdollistavat elementin tehokkaan ohjaamisen pienjännitelähteestä joko suoraan 3,3V MCU-nastasta tai yksinkertaisen LC-vahvistuspiirin kautta.
Resonanssitaajuus on asetettu 9,0 kHz:iin ja erätoleranssi ±11,1 %, mikä tuottaa äänen, joka on havainnollisesti terävämpi ja kiireellisempi kuin matalataajuiset vaihtoehdot, mikä voi auttaa hälytyksiä erottamaan moniäänisissä järjestelmissä.
11,0 mm:n halkaisija ja 0,18 mm:n kokonaispaksuus tekevät tästä elementistä mekaanisesti vaihdettavan FT‑11T‑7.8A1:n kanssa, mikä mahdollistaa A/B-taajuuden arvioinnin muuttamatta piirilevyn maakuviota tai koteloa.
Nimelliskapasitanssi 12000pF taajuudella 120Hz tarjoaa suuren kapasitiivisen kuorman, joka vähentää taajuusmuuttajan jännitevaatimusta, mikä tekee suorasta 3,3 V:n MCU PWM:stä mahdollisen tilarajoitteisissa akkukäyttöisissä moduuleissa.
Aktiivisen elektrodin halkaisija 8,0 mm, joka on pienempi kuin 7,8 kHz:n mallissa käytetty 9,0 mm, keskittää sähkökentän parantamaan sähkömekaanista kytkentää korkeammalla resonanssilla.
Messinkialusta, jossa on poltettu hopeaelektrodi, säilyttää saman lämmönjohtavuus- ja juotettavuusstandardin kuin muut FT-11T-sarjan tuotteet, mikä varmistaa ennakoitavan kokoonpanokäyttäytymisen.
Vastaava ≤500 Ω:n resistanssi tukee high-Q LC -resonanssitehostuspiirejä, mikä mahdollistaa yli 75 dB:n äänenpainetason saavuttamisen minimaalisella käyttöteholla.
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Pietsosähköinen keraaminen elementti | — |
| Malli | FT-11T-9.0A1 | — |
| Resonanssitaajuus | 9,0 ± 1,0 kHz | Ilmainen ilma, 25 ℃ |
| Taajuustoleranssi | ±11,1 % | Erän johdonmukaisuus |
| Vapaa kapasitanssi | 12000 ± 30 % pF | 120 Hz, 1 Vrms, 25 ℃ |
| Vastaava vastus | ≤ 500 Ω | Resonanssitaajuudella |
| Dielektrinen häviö (tanδ) | ≤ 5 % | 120 Hz, 1 Vrms |
| Alustan materiaali | Messinki | — |

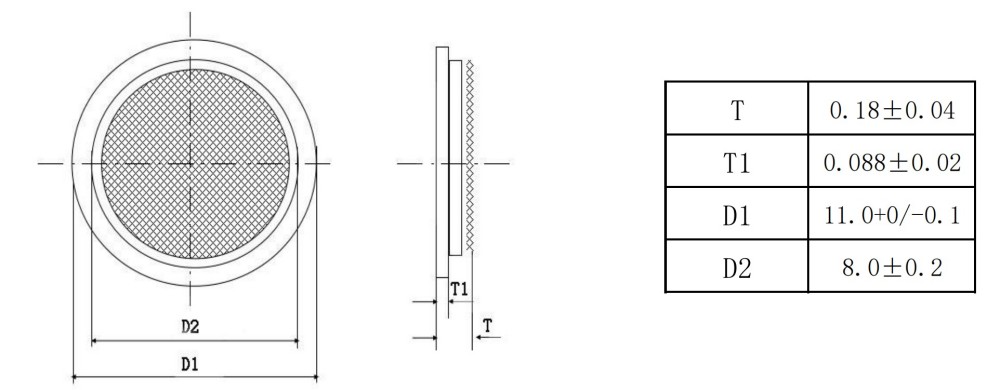

| Keraamisen levyn halkaisija (D1) | 11,0 +0 / -0,1 mm | — |
| Aktiivielektrodin halkaisija (D2) | 8,0 ± 0,2 mm | — |
| Kokonaispaksuus (T) | 0,18 ± 0,04 mm | Keramiikka + alusta |
| Keraaminen paksuus (T1) | 0,088 ± 0,02 mm | PZT kerros |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | Ei toiminnassa |
| Elektrodin materiaali | Hopea (vakio) | Poltettu hopeatahna |
| Eristysvastus | ≥ 100 MΩ (tyypillinen) | 100 VDC, 25 ℃ |
Moniääniset puettavat laitteet, kuten kuntomittarit ja älykellot, joissa 9,0 kHz:n ääni toimii selkeänä korkeataajuisena varoituksena prioriteettiilmoituksista matalataajuisen summerin ohella.
Kannettavat lääketieteelliset diagnostiset instrumentit, jotka hyötyvät tonaalisesta hierarkiasta ja käyttävät 9,0 kHz kriittisiin hälytyksiin ja 7,8 kHz informaatiosignaaleihin samalla piirilevyllä.
Tiheät IoT-anturisolmut, mukaan lukien ovi-/ikkuna-anturit ja vesivuotoilmaisimet, joissa 9,0 kHz:n perusominaisuus auttaa vähentämään 2,4 GHz:n langattomien harmonisten akustisia häiriöitä.
Teolliset HMI-kosketuspaneelit, jotka käyttävät kahta taajuutta käyttäjän palautteen antamiseen, esimerkiksi 7,8 kHz:n vahvistuspiippaus ja 9,0 kHz:n virhehälytys, jotka tuotetaan identtisistä mekaanisista jalanjäljistä.
Kuluttajalaitteiden ohjaustaulut mikroaaltouunissa, pesukoneessa ja jääkaapeissa, joissa korkeampi äänenkorkeus tunkeutuu tehokkaammin keittiön ympäristöön.
Opetus- ja leluelektroniikkaa, joka vaatii yksinkertaisen korkean sävelen musiikillisiin avainvastauksiin tai interaktiiviseen oppimispalautteeseen.
| Suunnittelun tavoite | FT-11T-9.0A1 etu |
| Lisää toinen sävy ilman mekaanista uudelleensuunnittelua | Elementti jakaa 11,0 × 0,18 mm:n verhokäyrän 7,8 kHz:n muunnelman kanssa, joten samaa maakuviota ja onkaloa voidaan käyttää kummalle tahansa taajuudelle. |
| Saavuta terävämpi, kiireellisempi havaintolaatu | 9,0 kHz:n resonanssi tuottaa terävämmän äänen, joka on helppo erottaa matalataajuisesta huminasta, joten se sopii virhe- ja prioriteettihälytyksiin. |
| Vähennä RF-järjestelmien sähkömagneettisia häiriöitä | Fundamentaalit ja sen alemmat harmoniset ovat selvästi tyypillisten ISM-kaistojen alapuolella; todellinen EMC-suorituskyky riippuu taajuusmuuttajan piirien asettelusta, mutta taajuuden valinta on luonnostaan hyvänlaatuinen. |
| Säilytä tehokas kytkentä korkeammalla resonanssilla | 8,0 mm:n aktiivinen elektrodi on optimoitu 9,0 kHz:n tilaan, ja se keskittää sähkökentän pitämään kytkentäkertoimen korkeana lisääntyneestä taajuudesta huolimatta. |
| Yksinkertaista kaksitaajuisten materiaaliluetteloiden hallintaa | Sekä 7,8 kHz:n että 9,0 kHz:n malleilla on samat kapasitanssi- ja resistanssimääritykset, mikä mahdollistaa yhden LC-tehostuskelan arvon käytön pienillä virityssäädöillä. |
| Sopii erittäin ohuisiin kokoonpanoihin | 0,18 mm:n profiili yhdistettynä 0,5 mm:n messinkialustaan mahdollistaa koko akustisen pinon pysymisen alle 1 mm:n korkeudella. |
MEIDI Intelligent Technology on valmistanut pietsosähköisiä keraamisia komponentteja vuodesta 2011. Yrityksellä on vertikaalisesti integroitu tuotantolaitos Jiangsussa, Kiinassa, jossa keraamisen jauheen käsittely, teippivalu, elektrodien silkkipainatus, korkean lämpötilan sintraus ja polarisointi suoritetaan kaikki talon sisällä. Tämä integrointi yhdistettynä ISO9001-sertifioituun laatujärjestelmään varmistaa toistettavat sähköiset ominaisuudet ja täydellisen erän jäljitettävyyden jokaiselle toimitetulle elementille.
11 mm Brass Piezo Ceramic Element valmistetaan samalla tuotantoalustalla kuin FT-11T-7.8A1, ja tilastolliset prosessiohjaukset on räätälöity 9,0 kHz:n tavoitteeseen. Jokaiselle tuotantoerälle suoritetaan 100 % resonanssitaajuustesti vapaan ilman impedanssianalysaattorissa, ja yksiköt, jotka jäävät 9,0±1,0 kHz:n ikkunan ulkopuolelle, hylätään. Kapasitanssi suojataan taajuudella 120 Hz ja 1 Vrms, vastaava resistanssi varmistetaan arvolla ≤500 Ω ja dielektrinen häviö pidetään alle 5 %:ssa. Mittatarkistukset kattavat keraamisen halkaisijan, elektrodin halkaisijan ja kokonaispaksuuden. Lämpövanhentaminen +70 °C:ssa 48 tunnin ajan vahvistaa polarisaatiovakauden, ja juotettavuus on vahvistettu J-STD-002:n mukaan. Substraatin reunaan syövytetty eräkoodi yhdistää jokaisen yksikön puristuserään, sintrausprofiiliin ja testitietueisiin, jotka arkistoidaan kymmenen vuoden ajan.
1. Voinko pudottaa FT-11T-9.0A1:n suoraan 7,8 kHz:n versiolle suunniteltuun korttiin?
Mekaanisesti kyllä. Molemmilla elementeillä on sama 11,0 mm halkaisija ja 0,18 mm paksuus, joten piirilevyä tai koteloa ei tarvita. Sähköisesti käyttöpiiri on viritettävä uudelleen. Jos nykyinen mallisi käyttää 6,8 mH induktoria, joka on optimoitu 7,8 kHz:lle, lähempänä 4,7 mH oleva arvo vastaa paremmin 9,0 kHz:n resonanssia; vaihtoehtoisesti rinnakkaisvirityskondensaattoria voidaan pienentää 330pF:stä 220pF:iin. Ilman uudelleenviritystä äänenpainetaso voi laskea 8–12 dB.
2. Miksi aktiivinen elektrodi on pienempi kuin 7,8 kHz mallissa?
8,0 mm:n elektrodi (verrattuna FT-11T-7,8A1:n 9,0 mm:iin) optimoi sähkömekaanisen kytkennän korkeampaa resonanssia varten. Pienempi elektrodin pinta-ala suhteessa keraamiseen tilavuuteen parantaa sähkökentän tasaisuutta ja vähentää säteittäisen tilan häiriöitä, mikä auttaa elementtiä säilyttämään vertailukelpoisen akustisen tehon korkeammasta taajuudesta huolimatta.
3. Aiheuttaako 9,0 kHz:n käyttö EMC-ongelmia langattomille IoT-laitteille?
Perustaajuudet ja sen matalan kertaluokan harmoniset ovat paljon tavallisten RF-kaistojen alapuolella, joten taajuus itsessään ei ole suora häiriölähde. Neliöaalto-PWM-aseman nopeat kytkentäreunat voivat kuitenkin tuottaa laajakaistakohinaa. Tavallisia EMC-käytäntöjä, kuten keraamisen erotuskondensaattorin sijoittamista elementin poikki ja sarjavastuksen lisäämistä ohjaimen lähtöön reunojen hidastamiseksi, suositellaan. Lähikentän anturin skannaus käyttöpiirin ympärillä esivaatimusten testauksen aikana on varovainen vaihe FCC- tai CE-sertifioinnin kannalta.
4. Miten 9,0 kHz:n ääni vertautuu subjektiivisesti 7,8 kHz:iin?
Ero koetun äänenvoimakkuuden välillä on minimaalinen. 9,0 kHz:n ääntä kuvataan yleensä terävämmäksi ja enemmän huomiota herättäväksi, mikä voi olla hyödyllistä hälytyksissä, kun taas 7,8 kHz:n ääni on hieman pehmeämpi ja vähemmän häiritsevä. Matalataajuisen melun hallitsemissa ympäristöissä 9,0 kHz voi tarjota hieman paremman kuuluvuuden.
5. Sopiiko tämä elementti melodioiden tai useiden taajuuksien soittamiseen?
11 mm Brass Piezo Ceramic Element on kapeakaistainen resonanssilaite, ja sen teho laskee merkittävästi, kun sitä ohjataan off-resonanssiin. Yksinkertaiset piippauskuviot käyttämällä 9,0 kHz:n kantoaallon on-off-näppäimiä ovat saavutettavissa, mutta nuottisarjan luominen tasaisella äänenvoimakkuudella ei ole käytännöllistä. Melodisiin sovelluksiin pietsosähköinen kaiutin, jolla on laajempi taajuusvaste, tai miniatyyri dynaaminen kaiutin olisi parempi valinta.
Pyydä PCB-integrointiohjeita, kaviteettisuunnittelusuosituksia, LC-tehostuspiirin viritystä 9,0 kHz:lle, kaksitaajuisia käyttöönottoa koskevia neuvoja tai volyymihinnoittelua lähettämällä vaatimukset yhteydenottolomakkeen kautta. MEIDI-sovellussuunnittelu vastaa tyypillisesti yhden arkipäivän kuluessa teknisen dokumentaation, simulaatiomallien ja näytearviointiyksiköiden sekä yksittäisten testitietojen kera.
