Ulkoinen neliöaaltotaajuusmuuttaja taajuudella 2048 Hz
45Ω kelan impedanssi
Halkaisija 16 mm läpireiän piirilevyasetteluihin
Min. 85 dB äänenpaine 10 cm:n etäisyydellä nimellisajo-olosuhteissa
-20 ℃ - +70 ℃ käyttölämpötila
Musta Noryl-kotelo läpireiän asennukseen

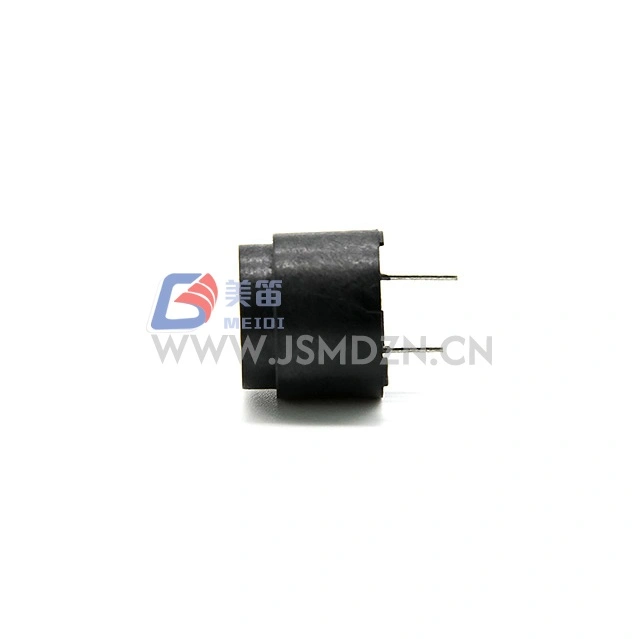

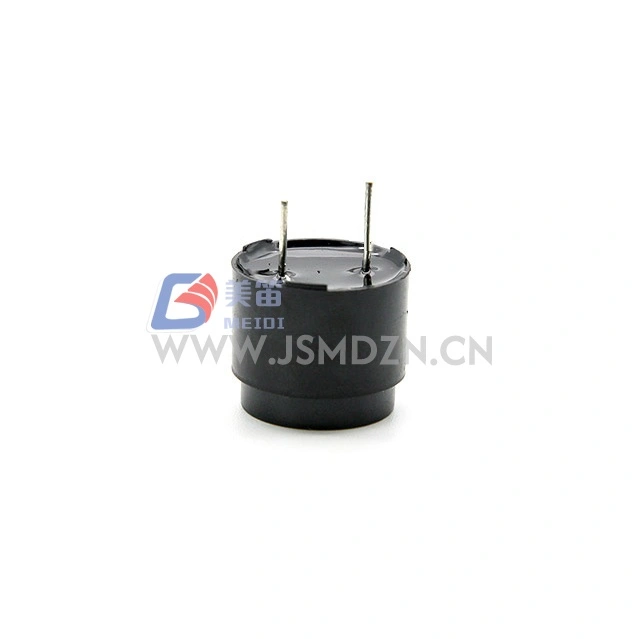

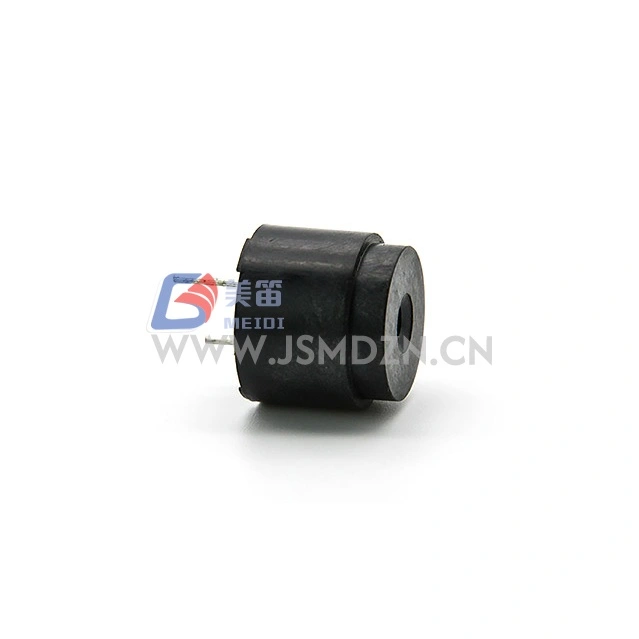

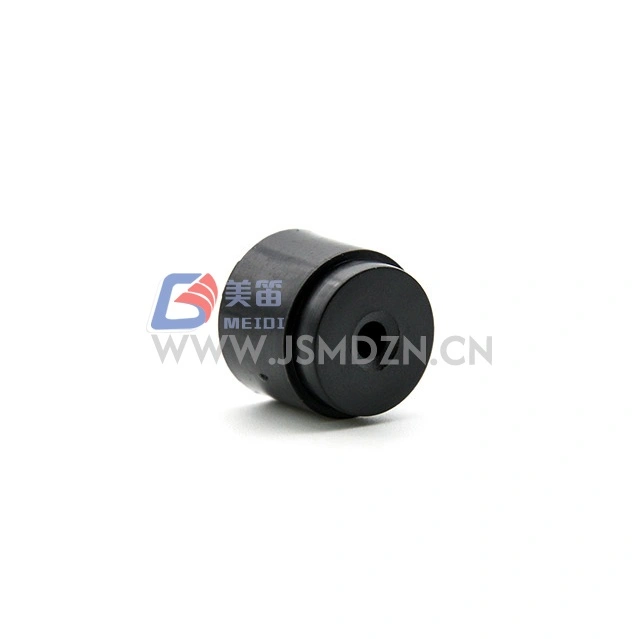

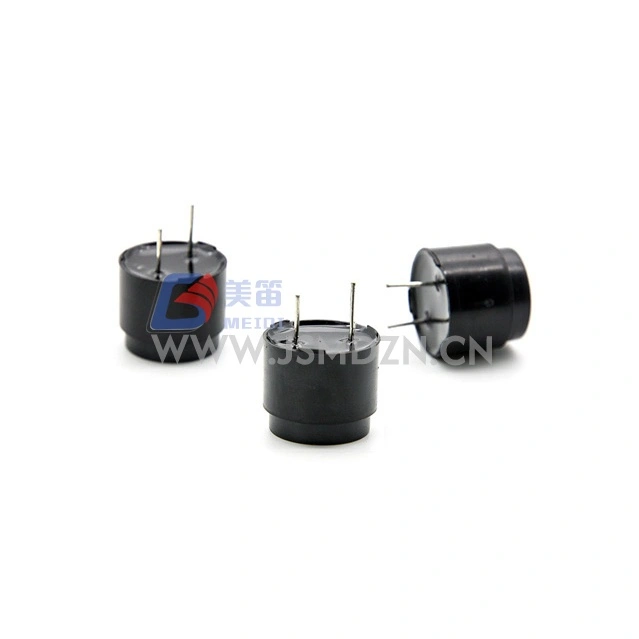

MEIDI HN-1614 16mm 2048Hz läpireiän sähkömagneettinen passiivinen summeri on sähkömagneettinen passiivinen summeri, joka on suunniteltu asennettavaksi reiän läpi elektronisiin järjestelmiin, jotka vaativat ulkoista ohjaussignaalia äänen tuottamiseksi. 16 mm:n rungon halkaisijalla tämä summeri integroituu läpireiän piirilevyasetteluihin.
2048 Hz:n resonanssitaajuus hyväksyy ulkoiset neliöaaltotaajuusmuuttajasignaalit. HN-1614:n nimellisjännitteellä 6Vo-p ja toiminta-alueella 4--8Vo-p voidaan käyttää tämän jännitealueen käyttöpiirejä.
45 Ω kelan vastus vastaa tälle impedanssialueelle suunniteltuja ohjainpiirejä. Musta Noryl-kotelo tarjoaa rakenteellista vakautta läpivientireikien kokoamiseen.
Ulkoisen aseman arkkitehtuuri --- hyväksyy neliöaaltosignaalit 2048 Hz:n taajuudella äänen luomista varten; Tasajännite ei yksin tuota ääntä (sähkömagneettisten passiivisten summerien yleinen ominaisuus)
Läpireiän muotokerroin --- halkaisija 16 mm tappikokoonpanolla läpireiän piirilevyasetteluja varten
45Ω kelan impedanssi --- ohjainpiirin sovittamiseksi nimellisjännitealueella
Vakaa akustinen lähtö --- Min. 85 dB 10 cm ajettaessa 6Vo-p, 2048 Hz, 50 %:n käyttösuhde neliöaalto
Kotelon Noryl materiaali --- musta kotelo läpireiän asennukseen
RoHS-ympäristövaatimustenmukaisuus --- Kyllä
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Passiivinen sähkömagneettinen summeri | --- |
| Nimellisjännite | 6Vo-p | Resonanssitaajuuden referenssi |
| Käyttöjännite | 4--8Vo-s | Ajosignaalin huippu |
| Äänenpainetaso | Min. 85dB | 6Vo-p, 2048Hz, 50% käyttö, 10cm |
| Resonanssitaajuus | 2048 Hz | Nimellisjännitteellä |
| Kelan vastus | 45 ± 5Ω | --- |
| Nimellisvirta | Max. 40mA | 6Vo-p, 2048Hz, 50% tulli |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | --- |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | --- |

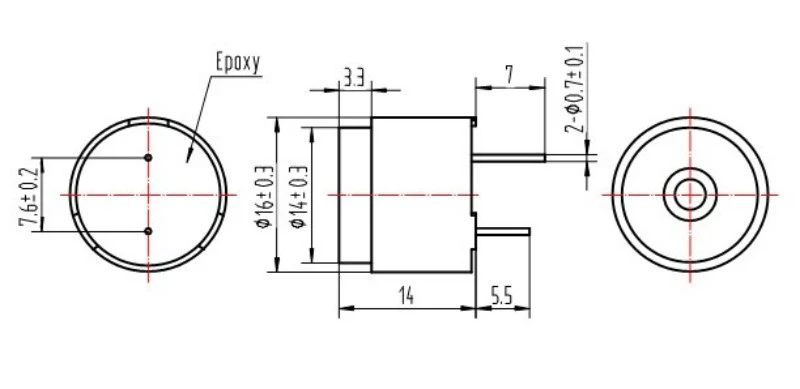

| Ulkoinen koko | 16mm (halkaisija) | Runko ilman tappeja |
| Nettopaino | Noin 4,6 g | --- |
| Asunnon materiaali | Musta Noryl | --- |
| Ympäristönsuojeluasetus | RoHS | --- |

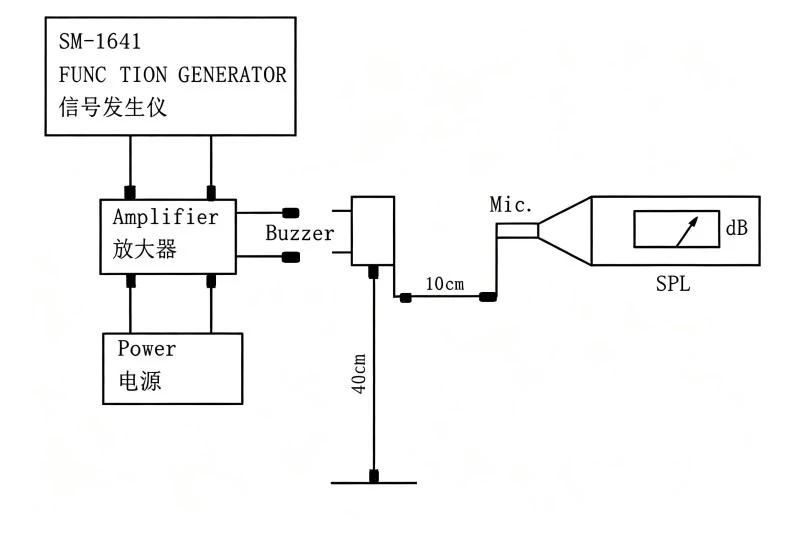

Vakiotestiolosuhteet: Lämpötila: 25±3 ℃, Kosteus: 60±10 %R.H., Paine: 860~1060hPa
Teollisuuden ohjauspaneelin hälytysmoduulit
Turva- ja tunkeutumisen havainnointijärjestelmät
Kuluttajalaitteiden ohjaustaulut
Diagnostiikka- ja testauslaitteet
PLC ja automaatiojärjestelmät
Keskeytymättömät virtalähteet
| Suunnitteluvaatimus | HN-1614 etu |
| Läpireiän piirilevyasettelut | Halkaisija 16 mm vakioasennukseen |
| Tasainen hälytysäänen taajuus | 2048 Hz resonanssitaajuus |
| Kokoonpanoprosessien yhteensopivuus | Musta Noryl-kotelo läpireiän asennukseen |
| Ympäristön noudattaminen | RoHS |
MEIDI valmistaa HN-1614:ää laadunvalvonnalla jokaisessa tuotantovaiheessa tuotteen suunnittelusta, hankinnasta ja testauksesta. Ota yhteyttä MEIDiin saadaksesi lisätietoja sertifioinnista.
Minkä tahansa seuraavista testeistä tuotteen tulee täyttää hyväksymiskriteerit: ei vikoja tai ulkonäön ja sähköisten ominaisuuksien huonontumista (paitsi SPL); SPL ei saa laskea enempää kuin 10 dB teknisissä tiedoissa määritellystä SPL:stä.
| Testikohde | Testiolosuhteet |
| Elämäntesti | 25±10 ℃, nimellisjännite, 1/2 resonanssitaajuuden neliöaalto, 96 tuntia |
| Korkean lämpötilan testi | +80℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Matalan lämpötilan testi | -30 ℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Kosteustesti | +40±3℃, 90%--95 % RH, 48 tuntia, palautua huoneenlämmössä 6 tuntia ennen testausta |
| Lämpöshokkitesti | 70 ℃ 2 tuntia → -20 ℃ 2 tuntia (1 jakso), 1 tunnin väli jaksojen välillä, yhteensä 10 jaksoa |
| Pudotustesti | Vakiopakkaus (kaikki 6 puolta ja 3 reunaa), pudota 1,2 metrin korkeudesta paksulle puulevylle tai 5 cm kovalle puulevylle |
| Tärinätesti | 1000 sykliä/min, amplitudi 1,5 mm, 1 tunti per akseli, 3 akselia yhteensä |
Varoitus: Vältä vieraiden aineiden pääsyä tuotteeseen, mukaan lukien magneettiset materiaalit, vesiliukoiset materiaalit ja syövyttävät kaasut, koska ne vaikuttavat tuotteen sähköiseen suorituskykyyn.
| Parametri | Arvo |
| Tuotteen kuvaus | SÄHKÖMAGNEETTINEN SUMMERI |
| Määrä | 6000 kpl |
| Pakkauksen tilavuus | 52×41,5×27 cm |
1. Vaatiiko tämä summeri ulkoisen ohjaussignaalin vai voidaanko sitä käyttää tasajännitteellä?
Passiivisena sähkömagneettisena summerina HN-1614 vaatii ulkoisen AC-signaalin --- tyypillisesti neliöaallon taajuudella tai lähellä 2048 Hz --- äänen tuottamiseksi. Tasajännite ei yksin tuota ääntä ja voi vaurioittaa käämiä jatkuvan virran vuoksi (sähkömagneettisten passiivisten summerien yleinen ominaisuus).
2. Mitä ajotaajuutta suositellaan maksimiäänenpaineen tuottamiseksi?

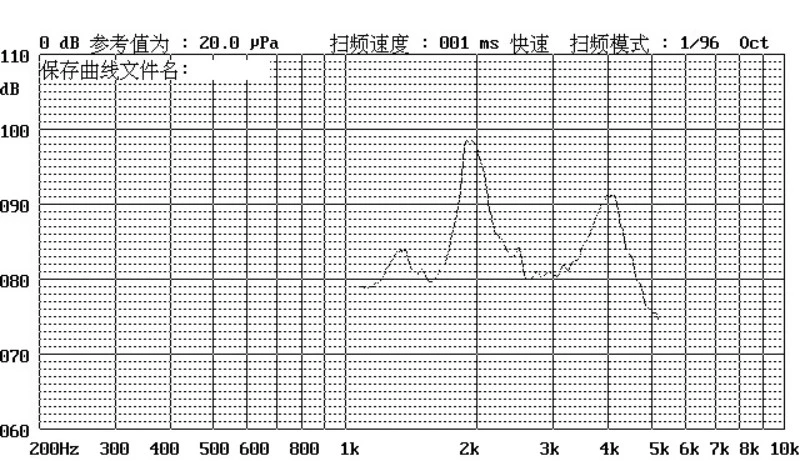

Suurin SPL esiintyy 2048 Hz:n resonanssitaajuudella. SPL laskee merkittävästi, kun ajetaan off-resonanssi. Yhdenmukaista Min. 85 dB lähtö, taajuusmuuttaja 2048 Hz 50 %:n käyttösuhteella kanttiaaltotaajuudella 6Vo-p.
3. Mikä ohjainpiiri sopii 45Ω kelan impedanssille?
Vakiokokoiset avoimen kollektorin NPN/PNP-transistorikokoonpanot, joissa on vetovastukset, ovat yhteensopivia. Tarkista mikro-ohjaimen GPIO-suorakäyttöä varten, että portti voi lähteä tai niellä virtaa nimellisvirtamäärittelyn (enintään 40 mA) perusteella. Flyback-diodia suositellaan ajettaessa induktiivisilla kuormilla tai relepiireillä.
4. Mikä on suositeltava juotostapa tälle läpimenevälle summerille?
HN-1614 on yhteensopiva tavallisten reikäaaltojuottoprosessien kanssa. Jos kyseessä on manuaalinen juottaminen, ota yhteyttä MEIDIn suositeltuihin lämpötila- ja kestotietoihin.
5. Onko mukautettuja resonanssitaajuuksia tai kelaresistanssia saatavilla?
Ota yhteyttä MEIDIn teknisiin tiedusteluihin mukautetuista kokoonpanoista.
Ota yhteyttä MEIDI-sovellussuunnitteluun teknisten tietolehtien, käyttöpiirien sovellushuomautuksia tai OEM-kokoonpanokeskusteluja varten.
