Kaksi jännitevaihtoehtoa: 5Vo-p (30Ω) ja 12Vo-p (120Ω)
800 Hz resonanssitaajuus ulkoiselle neliöaaltokäytölle
Min. 85 dB äänenpaine 10 cm:n etäisyydellä nimellisajo-olosuhteissa
PBT-kotelo rakenteellista vakautta varten
-20 ℃ - +70 ℃ käyttölämpötila
Kaksi kelavastusvaihtoehtoa, jotka sopivat erilaisiin ohjainpiirien malleihin

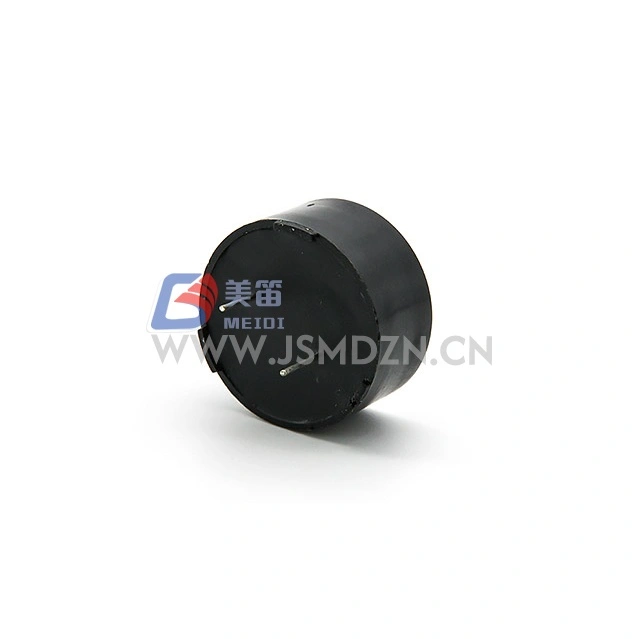

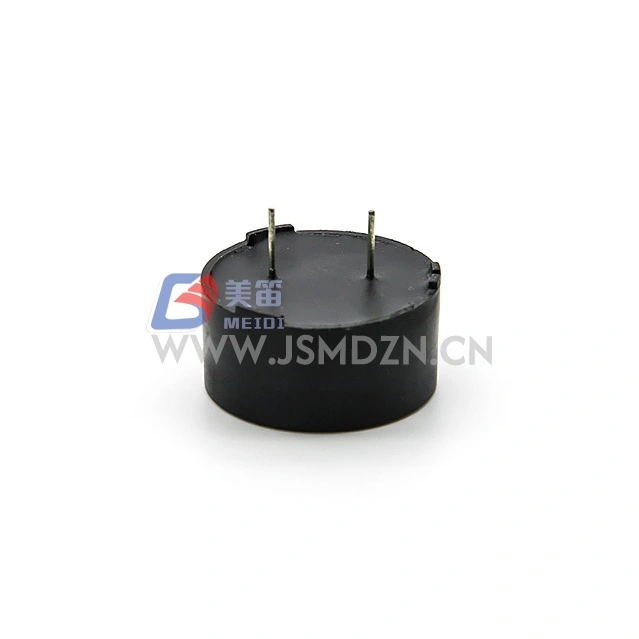

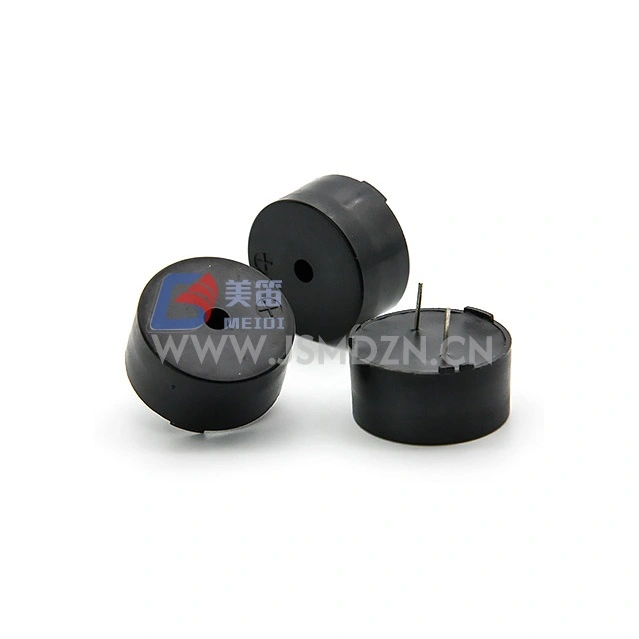

MEIDI KC2512 25 mm:n sähkömagneettinen passiivinen summeri on sähkömagneettinen passiivinen summeri, joka on suunniteltu sovelluksiin, jotka vaativat ulkoista ohjaussignaalia äänen tuottamiseen. Tämä summeri, jonka rungon halkaisija on 25 mm, sisältää kaksi erillistä kelakokoonpanoa, jotka sopivat erilaisiin jännitekiskoihin ja ohjainpiirin vaatimuksiin.
Variantti KC2512-30R toimii 5Vo-p:llä 30Ω kelalla. KC2512-120R variantti toimii 12Vo-p 120Ω kelalla. Molemmat versiot resonoivat 800 Hz:llä ja vaativat ulkoista neliöaaltoherätystä tällä taajuudella tai sen lähellä optimaalisen akustisen suorituskyvyn saavuttamiseksi.
PBT-kotelo tarjoaa mittavakauden koko nimelliskäyttölämpötila-alueella. Sovelluksissa, jotka vaativat vaihtoehtoisia kelaresistanssia tai -jännitearvoja, ota yhteyttä MEIDI:iin mukautettuja summerikokoonpanoja varten.
Kaksoiskelakokoonpano --- 30 Ω (5 V) ja 120 Ω (12 V) vaihtoehdot eri järjestelmän jännitekiskojen sovittamiseksi
Ulkoisen aseman arkkitehtuuri --- hyväksyy neliöaaltosignaalit 800 Hz:llä; vaatii AC-virityksen, DC-jännite ei yksin tuota ääntä

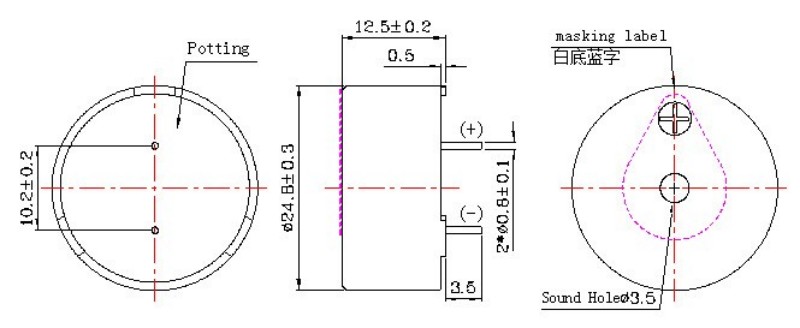

25 mm:n muotokerroin --- vakiohalkaisija yleisille paneeli- ja piirilevyasennuksille
Vakaa akustinen lähtö --- Min. 85 dB 10 cm:n etäisyydellä ajettaessa nimellisjännitteellä ja resonanssitaajuudella 50 %:n käyttösuhteella neliöaalto
PBT-kotelomateriaali --- tarjoaa rakenteellisen eheyden koko käyttölämpötila-alueella
Laaja käyttölämpötila --- -20 ℃ - +70 ℃
| Parametri | KC2512-30R | KC2512-120R |
| Tuotetyyppi | Passiivinen sähkömagneettinen summeri | Passiivinen sähkömagneettinen summeri |
| Nimellisjännite | 5Vo-p | 12Vo-s |
| Käyttöjännite | 3--7Vo-s | 9--14Vo-s |
| Nimellisvirta (MAX) | 30mA | 40mA |
| Min. Äänilähtö 10 cm | 85dB | 85dB |
| Kelan vastus | 30 ± 5Ω | 120 ± 15Ω |
| Resonanssitaajuus | 800 Hz | 800 Hz |
| Asunnon materiaali | PBT | PBT |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | -20 ℃ ~ +70 ℃ |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | -30 ℃ ~ +80 ℃ |
| Nettopaino | 8g | 8g |
Teollisuuden ohjauspaneelit ja PLC-järjestelmät, jotka vaativat äänimerkin ulkoisella ohjauspiirillä
Kuluttajalaitteiden ohjauskortit, jotka käyttävät 5V tai 12V logiikkalähtöjä hälytys- ja hälytystoimintoihin
Turva- ja kulunvalvontajärjestelmät erillisillä summerilähtöillä
Testaus- ja mittauslaitteet, jotka tarvitsevat äänipalautteen toimintajaksojen aikana
Virtalähde ja UPS-yksiköt vikatilan äänivaroituksiin
Kiinteistöautomaatiojärjestelmät keskitetyillä hälytysmoduuleilla
| Suunnitteluvaatimus | KC2512 etu |
| Joustava jännitekiskon yhteensopivuus | Kaksi versiota (5V/30Ω ja 12V/120Ω) |
| Tasainen akustinen luonne | 800 Hz resonanssitaajuus |
| Vakioasennusintegraatio | Halkaisija 25 mm yleisiin paneelileikkauksiin ja piirilevyasetteluihin |
| Ohjainpiirin sovitus | Kaksi kelan vastusvaihtoehtoa erilaisille syöttö-/uppoamisominaisuuksille |
| Ympäristökestävyys | PBT-kotelo, joka on -20 ℃ - +70 ℃ käyttöön |

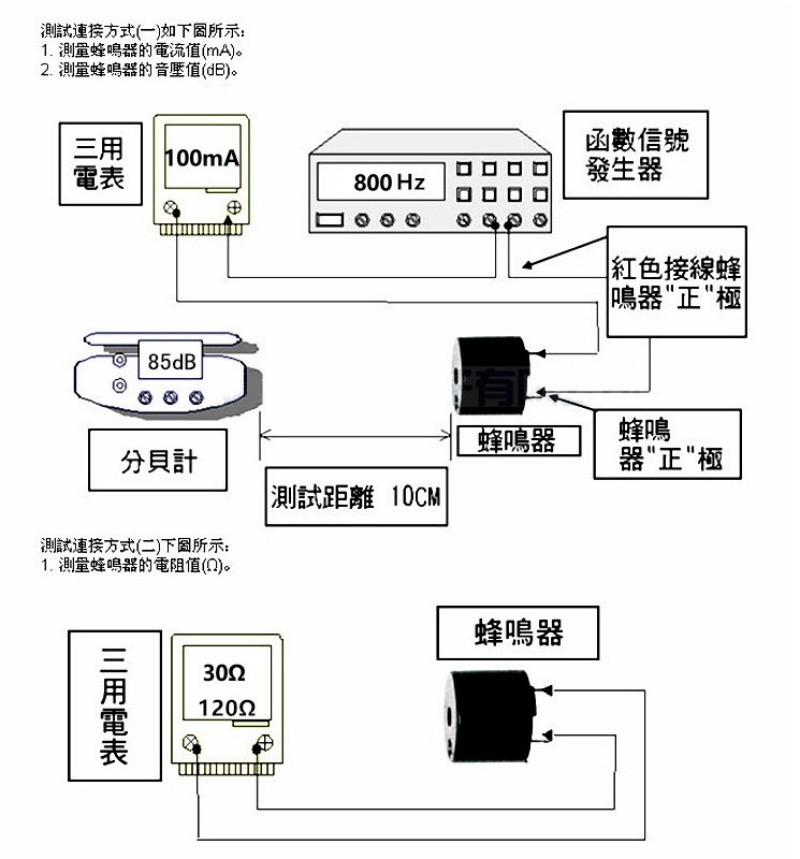

MEIDI valmistaa KC2512-sarjan laadunvalvontaprosesseja, jotka kattavat saapuvan materiaalin tarkastuksen, prosessin valvonnan ja lopullisen sähkötestauksen. Jokainen tuotantoerä läpikäy resonanssitaajuuden, kelan resistanssin ja äänenpainetason tarkastuksen, jotta varmistetaan, että ne ovat teknisten tietojen mukaisia.
KC2512-sarjalle on suoritettu ympäristö- ja mekaaniset rasitustestit kestävyyden varmistamiseksi tyypillisissä käyttö- ja säilytysolosuhteissa. Testauksen jälkeen tuotteen tulee täyttää hyväksymiskriteerit ilman ulkonäössä tai sähköisissä ominaisuuksissa olevia vikoja.
| Testikohde | Testiolosuhteet |
| Elämäntesti | Nimellisjännite, 1/2 resonanssitaajuuden neliöaalto, 96 tuntia 25±10 ℃ |
| Korkean lämpötilan testi | +80℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Matalan lämpötilan testi | -40 ℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Kosteustesti | +40±3℃, 90%--95 % RH, 48 tuntia, palautua huoneenlämmössä 6 tuntia ennen testausta |
| Lämpöshokkitesti | 70 ℃ 2 tuntia → -20 ℃ 2 tuntia (1 jakso), 1 tunnin väli jaksojen välillä, yhteensä 10 jaksoa |
| Pudotustesti | Vakiopakkaus, kaikki 6 pintaa ja 3 reunaa, pudotetaan 1,2 metrin korkeudesta paksulle puulevylle |
| Tärinätesti | 1000 sykliä/min, amplitudi 1,5 mm, 1 tunti per akseli, 3 akselia yhteensä |
Varoitus: Vältä vieraiden aineiden pääsyä tuotteeseen, mukaan lukien magneettiset materiaalit, vesiliukoiset materiaalit ja syövyttävät kaasut, koska ne vaikuttavat sähköiseen suorituskykyyn.
1. Vaatiiko KC2512 ulkoisen ohjaussignaalin vai voidaanko sitä käyttää tasajännitteellä?
Passiivisena sähkömagneettisena summerina KC2512 vaatii ulkoisen AC-signaalin --- tyypillisesti 800 Hz:n tai sen lähellä olevan neliöaallon --- tuottaakseen äänisignaalin. Pelkkä tasajännite ei tuota ääntä ja voi vahingoittaa käämiä jatkuvan virran vuoksi.
2. Mikä KC2512-versio minun pitäisi valita 5 V:n mikrokontrollerijärjestelmään?
Valitse KC2512-30R 5 V järjestelmille. 30 Ω kelan resistanssi on mitoitettu 5Vo-p-käyttöön maksimivirrankulutuksella 30 mA. Varmista, että ajuripiirisi voi syöttää tai upottaa tarvittavan virran, tai käytä transistoripuskuriastetta.
3. Mikä on suositeltu ajotaajuus maksimiäänenpaineen tuottamiseksi?
Suurin SPL esiintyy 800 Hz:n resonanssitaajuudella. SPL pienenee, kun ajetaan off-resonanssi. Yhdenmukaista Min. 85 dB:n lähtö, ajaa 800 Hz:llä 50 %:n käyttösuhteella, neliöaallon nimellisjännitteellä valitulle versiolle.
4. Mikä ajuripiiri sopii 120Ω KC2512-120R -versiolle?
Vakiokokoiset avoimet kollektorit tai push-pull-transistorikokoonpanot ovat yhteensopivia. 120Ω käämi ottaa enintään 40mA jännitteellä 12Vo-p. Tarkista mikro-ohjaimen GPIO-suoraasema, portin virran kapasiteetti. Flyback-diodia suositellaan ajettaessa induktiivisia kuormia.
5. Onko mukautettuja kelojen resistanssit tai resonanssitaajuudet saatavilla 25 mm:n muotokertoimelle?
Ota yhteyttä MEIDIn teknisiin tiedusteluihin, jotka koskevat KC2512-sarjan mukautettuja kokoonpanoja tai vastaavia sähkömagneettisia summerituotteita.
Ota yhteyttä MEIDI-sovellussuunnitteluun teknisten tietolehtien, käyttöpiirien sovellushuomautuksia tai OEM-kokoonpanokeskusteluja varten.
| Tuote | Erittely |
| Tuotetyyppi | SÄHKÖMAGNEETTINEN SUMMERI |
| Määrä | Ota yhteyttä MEIDiin pakkaustietojen saamiseksi |
| Pakkauksen tilavuus | Ota yhteyttä MEIDiin pakkaustietojen saamiseksi |
