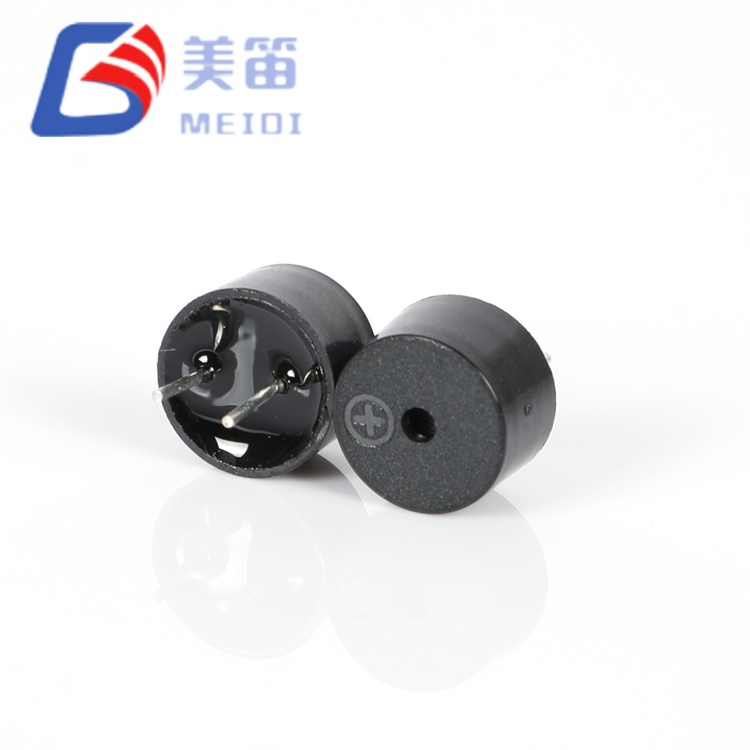

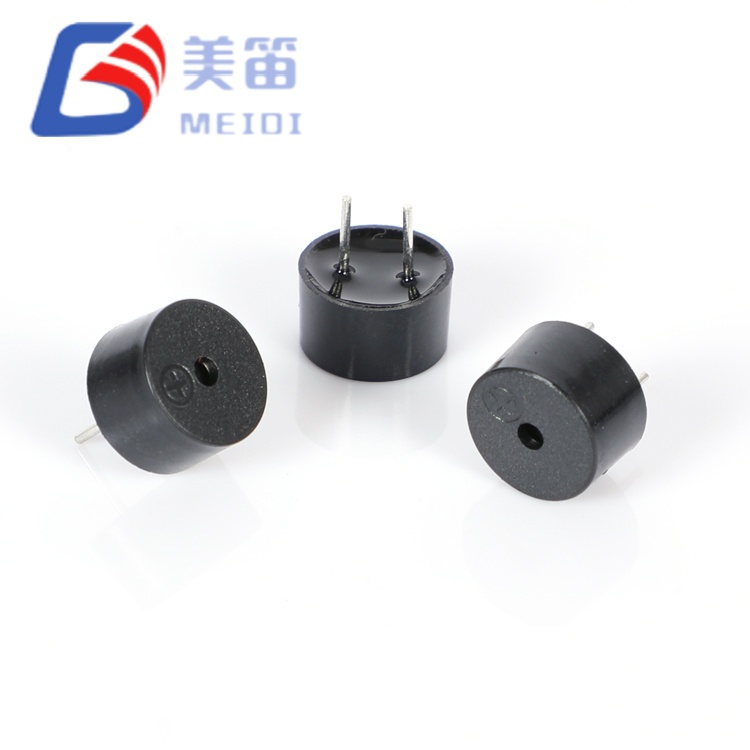

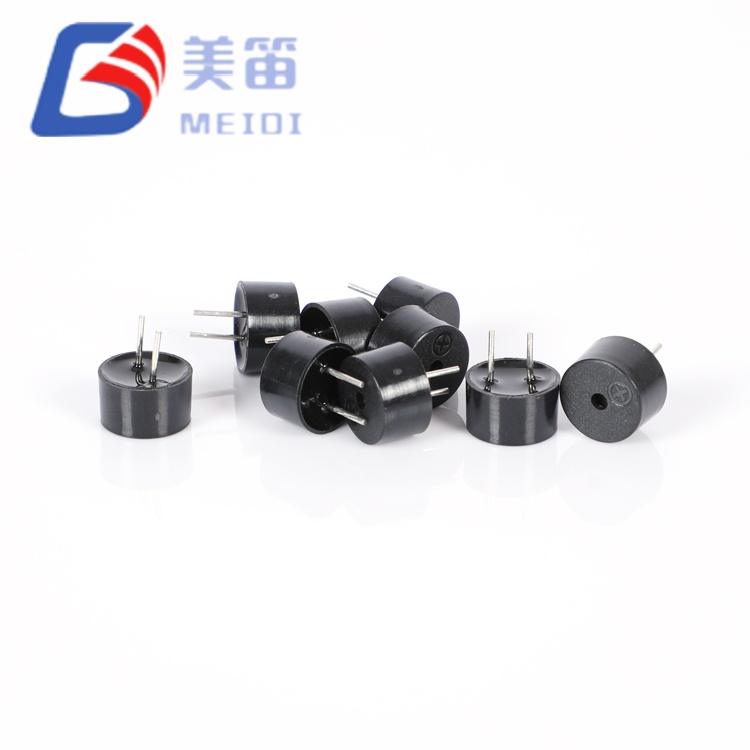

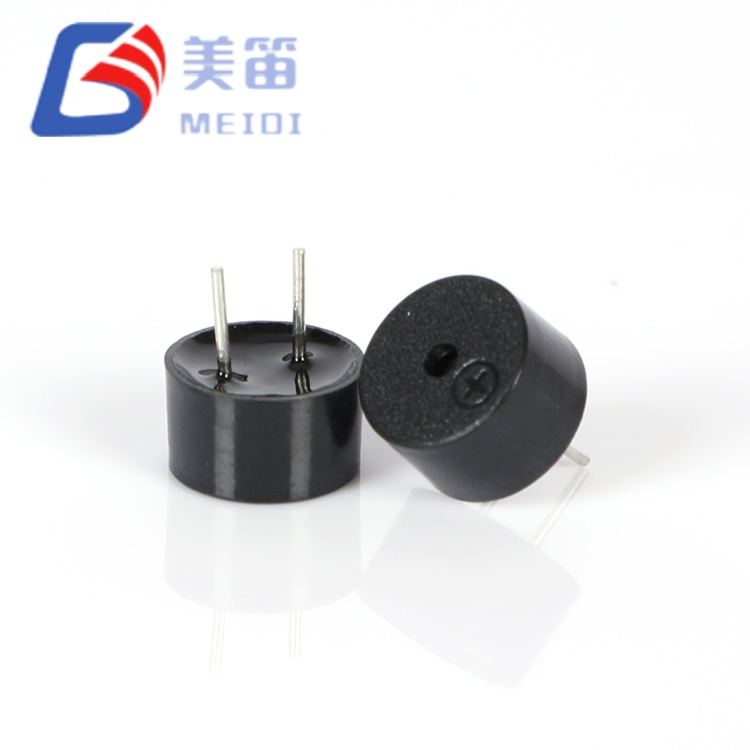

9 * 4,2 mm magneettinen passiivinen summeri

9*4,2 mm:n magneettinen passiivinen summeri koostuu kolmesta passiivisesta sähkömagneettisesta summerista, jotka jakavat yhteisen 9,0 x 5,5 mm:n reiän läpi kulkevan mekaanisen alustan, mikä mahdollistaa jännitteen, impedanssin ja taajuuden valinnan ilman piirilevyn asettelua. Tämä tuoteperhe vastaa usein esiintyvään hankintahaasteeseen: insinöörit kohtaavat usein kompromisseja taajuusmuuttajan jännitteen, virrankulutuksen ja akustisten ominaisuuksien välillä, mikä pakottaa kalliin mekaanisen uudelleensuunnittelun, kun alkuperäinen valinta osoittautuu epäoptimaaliseksi.

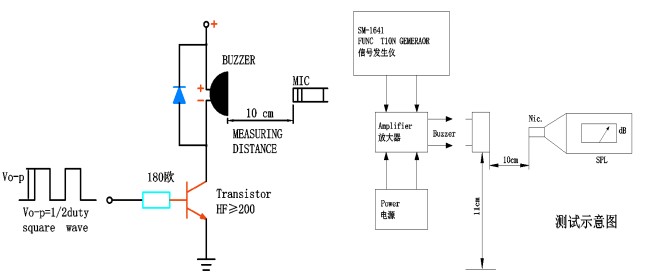

Nämä MEIDI:n Jiangsun tehtaalla valmistetut passiiviset summerit vaativat ulkoista AC-viritystä – tyypillisesti neliöaalto- tai PWM-signaalia mikro-ohjaimesta tai erillisestä ohjaimesta. Yhtenäinen jalanjälki tarkoittaa identtisiä reikäkuvioita, suojavyöhykkeitä ja kotelon akustisia malleja kaikissa versioissa; vain käyttöpiiri ja tuoteluettelon rivikohta eroavat toisistaan. Musta PBT-kotelo kestää aaltojuottamisen 255 °C:ssa ja manuaalista uudelleentyöstöä 360 °C:ssa, joten sarja sopii sekä suuren volyymin automaattiseen kokoonpanoon että vanhojen laitteiden korjaukseen.

Ydintekniikan edut

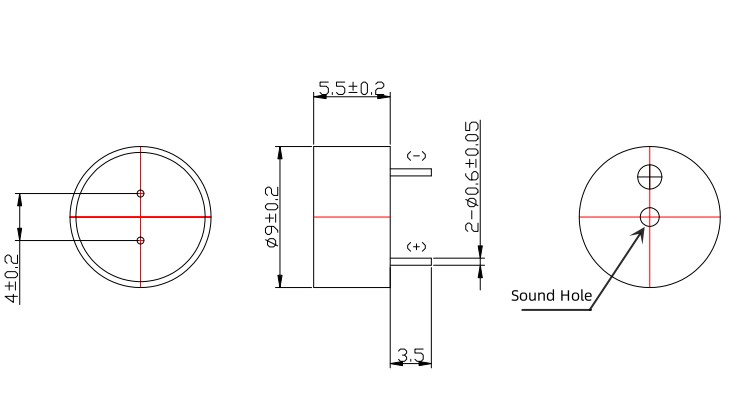

Yhtenäinen mekaaninen alusta – identtinen 9,0 × 5,5 mm jalanjälki ja nastakokoonpano kaikissa versioissa; arvioida sähkövaihtoehtoja ilman PCB-asettelun tarkistusta

Jänniteoptimoitu impedanssipariliitos – 16 Ω 3,3 V:n suorakäyttöä varten; 42Ω 5 V:n alennetun virran hyötysuhteelle

Taajuudella valittava akustiikka – 2,7 kHz matalataajuuksisille hälytyksille; 4,0 kHz korkeampien taajuuksien äänen selkeyttä varten

Korjausta kestävä PBT-kotelo – kestää aaltojuottamisen 255 °C:ssa, manuaalisen juottamisen 360 °C:ssa ja toistuvan uudelleenkäsittelyn ilman akustista heikkenemistä

Vanhat yhteensopivat läpireiän jalanjälki – korvaa vanhentuneet 9 mm ja 12 mm:n alan standardisummerit

Erän täydellinen jäljitettävyys – eräkoodimerkintä mahdollistaa valmistuspäivän, testitietojen ja raaka-aineeräkirjanpidon säilyttämisen 10 vuoden ajan

Kohdista sovellussegmentit

QMB‑09B‑03: Akkukäyttöiset kannettavat instrumentit, älykäs mittausinfrastruktuuri, 3,3 V:n kuluttajalaitteiden ohjauslevyt, Li-ion-käyttöiset IoT-anturit, kädessä pidettävät diagnostiikkatyökalut

QMB‑09B‑05: Teolliset PLC-hälytysmoduulit, 5 V autojen lisävarustejärjestelmät, kaupalliset jäähdytysohjaimet, keskeytymättömät virtalähteet, rakennusautomaatiopaneelit

QMB‑09B‑05 4KHZ: Lääketieteelliset diagnostiikkalaitteet, jotka vaativat teräviä hälytysääniä, tunkeutumisturvapaneelit, joissa on erotteluäänet, kulutuselektroniikka, joka tarvitsee akustista tuotemerkkiä, kulunvalvontajärjestelmät, joissa on useita äänimerkkejä

Valmistuksen laatu ja erän jäljitettävyys

MEIDI valmistaa QMB-09B-sarjaa omistetuilla läpireikäkokoonpanolinjoilla, joissa on automaattiset käämitys-, juotos- ja tarkastusasemat. Jiangsun tuotantokantamme noudattaa ISO 9001 -protokollia ja prosessin sisäisiä valvontatoimia kaikissa tuotantovaiheissa. Jokaisen erän kotelossa on eräkoodimerkintä, joka mahdollistaa 10 vuoden jäljitettävyyden valmistuspäivään, testiasiakirjat ja raaka-ainetodistukset.

Erätason pätevyys sisältää:

Kelan resistanssi 100 % -testi – toleranssin tarkistus muunnelman mukaan (16Ω ±5Ω tai 42Ω ±5Ω)

Resonanssitaajuuden pistetarkistus – tilastollinen näytteenotto nimellistaajuudella ±11 %; tyypillinen mittausalue 2650–2740 Hz 2,7 kHz:n muunnelmille

SPL-erän tarkastus – ≥85 dB vähintään nimellisissä olosuhteissa; näytteen keskiarvo tyypillisesti 90–93 dB

Virranoton validointi – ≤80mA (QMB-09B-03) tai ≤60mA (QMB-09B-05-versiot) nimellisjännitteellä

Juotettavuus per J-STD-002 – luokka 3, 260°C kostutusvaaka täydellä johdinpeitolla

RoHS- ja REACH-vaatimustenmukaisuus – täydellinen materiaaliseloste ja sertifikaatti saatavilla pyynnöstä

Lämpösokkijaksot – 5 jaksoa välillä -30°C - +80°C 30 minuutin viiveellä äärimmäistä kohti, mikä varmistaa PBT-kotelon ja sisäisten liitäntöjen rakenteellisen eheyden

Sarjan usein kysytyt kysymykset – Käytännön ohjeita suunnitteluun ja hankintaan

Kysymys 1: Kuinka voin valita QMB-09B-03:n, QMB-09B-05:n ja QMB-09B-05 4KHZ:n välillä?

Valinta määräytyy käytettävissä olevan käyttöjännitteen, nykyisen budjetin ja akustisten mieltymysten perusteella. QMB-09B-03 (16 Ω, 1,5–4,5 V) on optimoitu 3,3 V:n logiikka- ja Li-ion-akkujärjestelmille, joissa halutaan suora MCU GPIO -asema. Sen pienempi kelan vastus ottaa enemmän virtaa 3,3 V:n kiskoista, mikä tuottaa korkeamman SPL:n volttia kohti kuin 42 Ω:n versio samalla käyttöjännitteellä. QMB-09B-05 (42Ω, 3–7V) on tarkoitettu 5 V:n teollisuus- ja autobussit, joissa alennettu virrankulutus (≤60mA vs. ≤80mA) on tärkeää lämmönhallinnan ja virtalähteen kuormituksen kannalta. 4 kHz:n versio tarjoaa saman jännitteen yhteensopivuuden korkeampien taajuuksien äänensävyllä sovelluksissa, joissa 2,7 kHz on liian alhainen tai ympäristön melun peittämä.

Q2: Voinko käyttää QMB-09B-03:a 5V järjestelmässä tai QMB-09B-05:tä 3,3V järjestelmässä?

Ei suositella ilman muutoksia. QMB-09B-03 on mitoitettu enintään 4,5 V:lle; 5 V:n käyttäminen vaarantaa kelan ylikuumenemisen ja voi ylittää ≤80mA:n määrityksen. QMB-09B-05:n vähimmäiskäyttöjännite on 3 V; 3,3 V jännitteellä 42 Ω käämi tuottaa pienemmän tehon alle nimellismäärittelyn. 5 V järjestelmissä, jotka vaativat 16 Ω:n taajuusmuuttajan ominaisuuksia, lisää sarjavastus (yleensä 47–100 Ω) virran rajoittamiseksi turvalliselle tasolle. 3,3 V:n järjestelmissä, jotka vaativat 42 Ω:n ominaisuuksia, harkitse sen sijaan QMB-09B-03:a tai arvioi, voidaanko 5 V:n syöttö reitittää summeriin erikseen.

Q3: Mikä on käytännön ero 2,7 kHz:n ja 4,0 kHz:n välillä tyypillisissä ympäristöissä?

2,7 kHz tarjoaa matalataajuisen tunkeutumisen, joka leikkaa läpi mekaanisen ympäristön melun, joka on yleistä tehdaslattioissa, ajoneuvojen ohjaamoissa ja koneiden koteloissa. 4,0 kHz tarjoaa korkeamman taajuuden sävyluonnetta ja vahvan havaittavuuden hiljaisemmissa sisäympäristöissä, kuten lääketieteellisissä tiloissa, toimistoissa ja kuluttajatiloissa. Ulkosovelluksissa 2,7 kHz etenee pienemmällä ilmakehän vaimennuksen etäisyydellä. Molempia taajuuksia voidaan valmistaa yhtäläisesti ja niillä on sama luotettavuus ja käyttöikä. valinta on akustinen mieltymys ja ympäristön melu.

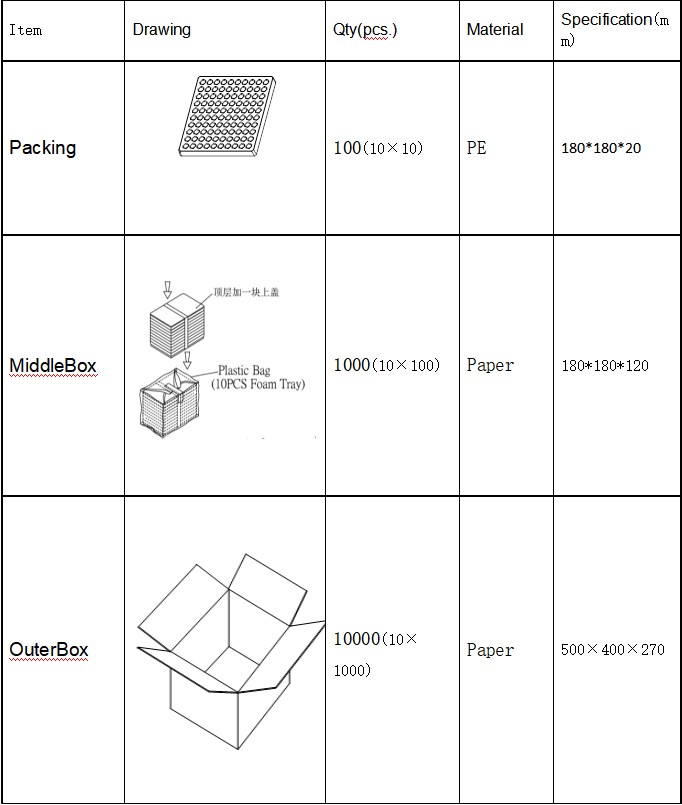

Kysymys 4: Onko saatavilla mukautettuja johtojen pituuksia, vaihtoehtoista tapinmuodostusta tai teippi-kelapakkausta?

Kyllä. MEIDI tukee mukautettua lyijyleikkausta (suora, mutkainen, offset tai pystysuora muotoilu) ei-standardin piirilevyasetteluille tai korkeusrajoitteisille koteloille. Teippi- ja kelapakkaus ei ole vakiona läpireikäsummerien, mutta se voidaan järjestää suuren volyymin automaattista syöttöä varten minimitilausmäärillä. Mukautettu liidien muodostus lisää tyypillisesti 2–4 viikkoa toimitusaikaan riippuen määrästä ja monimutkaisuudesta. Lähetä OEM-kokoonpanopyyntö tarjousta ja toteutettavuusarviointia varten.

K5: Voinko käyttää näitä summereita muulla taajuudella kuin nimellisresonanssilla?

SPL laskee, kun se ajetaan pois resonanssista – lähtö laskee noin 6 dB per oktaavin off-resonanssi. Maksimaalisen äänenvoimakkuuden saavuttamiseksi aja nimellistaajuudella (2700 Hz tai 4000 Hz) ±5 %. Moniäänisissä tai musiikkisovelluksissa, jotka vaativat laajan taajuusvasteen, harkitse sen sijaan pietsosähköistä summeria tai minikaiutinta. QMB-09B-sarja on optimoitu kiinteätaajuisille hälytysäänille, joissa suurin SPL wattia kohden on ensisijainen vaatimus.

Q6: Mikä on odotettavissa oleva akustinen käyttöikä jatkuvassa käytössä nimellisjännitteellä?

QMB-09B-sarja on passiivinen komponentti; käyttöikä riippuu taajuusmuuttajan signaalin toimintajaksosta, ympäristön lämpötilasta ja jännitteestä. Vakiopätevyys sisältää 96 tunnin jatkuvan käytön nimellisjännitteellä ja 1/2 käyttöjakson neliöaallon 25 °C:ssa. Pidennetyissä jatkuvassa äänisovelluksissa käyttöjakson lyhentäminen (esim. 1 sekunti päällä, 4 sekuntia pois päältä) pidentää käyttöikää ja vähentää patterin kuumenemista. Ota yhteyttä tehtaan insinööritoimistoon saadaksesi sovelluskohtaisia ​​arvioita käyttöiän käyttöolosuhteissasi.
