Ulkoinen neliöaaltotaajuusmuuttaja taajuudella 2730 Hz tasaisen akustisen ulostulon takaamiseksi
16Ω kelaimpedanssi on yhteensopiva standarditransistori- ja MCU-ohjainpiirien kanssa
12 mm:n alan standardi jalanjälki vakiintuneisiin läpireiän piirilevyasetteluihin
Min. 85 dB äänenpaine 10 cm:n etäisyydellä nimellisajo-olosuhteissa
-20 ℃ - +70 ℃ käyttölämpötila-alue teollisuuskäyttöön sisätiloissa
Musta PPO-kotelo, joka on yhteensopiva aaltojuottamisen ja manuaalisen asennuksen kanssa

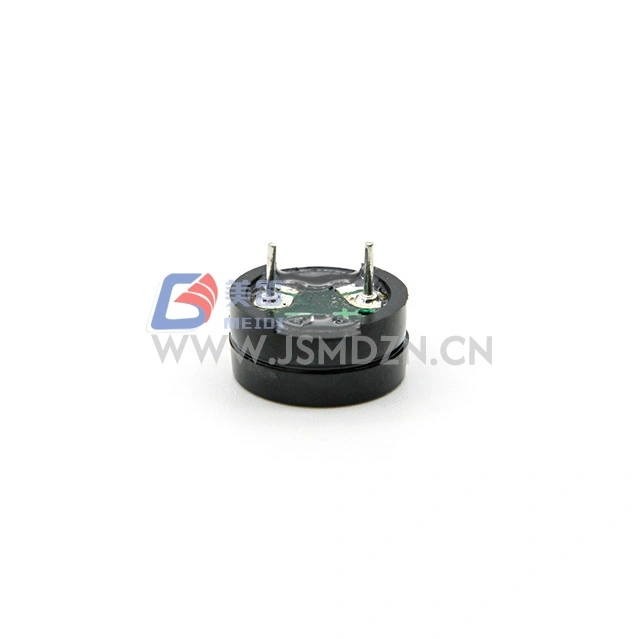

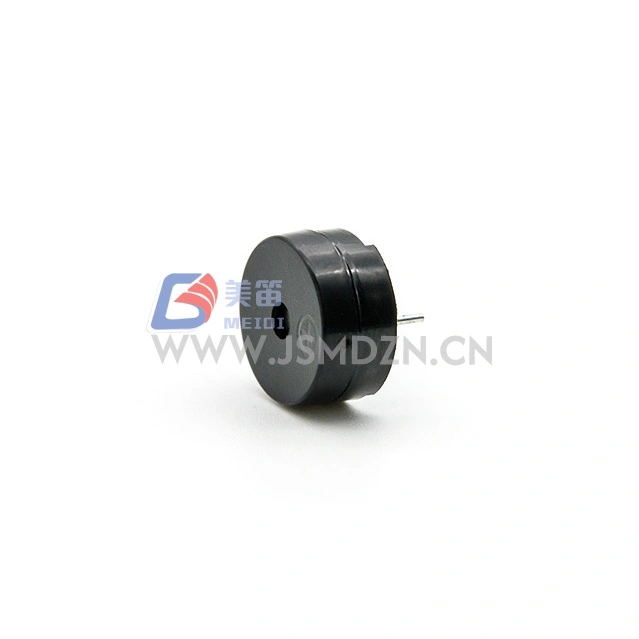

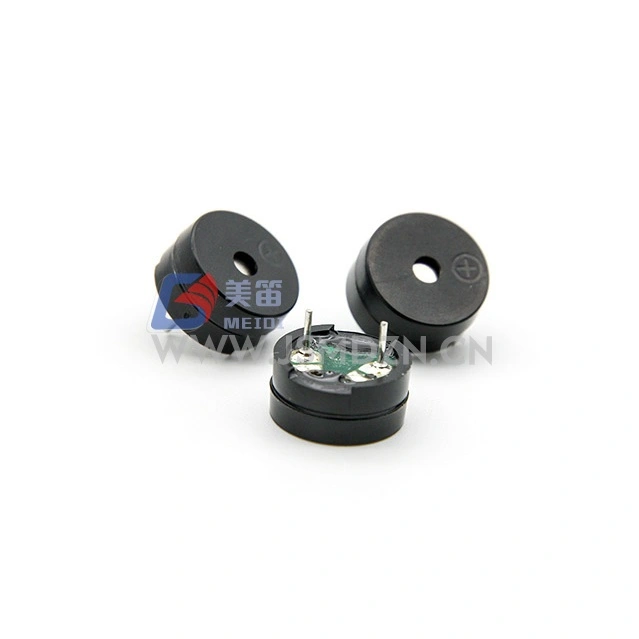

MEIDI 12mm 2730Hz läpireiän sähkömagneettinen passiivinen summeri on sähkömagneettinen passiivinen summeri, joka on suunniteltu asennettavaksi reiän läpi elektronisiin järjestelmiin, jotka vaativat ulkoista ohjaussignaalia äänen tuottamiseksi. 12 mm:n rungon halkaisijaltaan tämä summeri integroituu tavallisiin piirilevyasetteluihin, joita käytetään laajalti teollisuuden ohjauspaneeleissa, turvahälytysjärjestelmissä, kuluttajalaitteissa ja diagnostisissa laitteissa.
2730 Hz:n resonanssitaajuus hyväksyy ulkoisen neliöaaltotaajuusmuuttajan signaalit, mikä mahdollistaa tasaisen akustisen takaisinkytkennän, kun sitä käytetään nimellistaajuudella tai sen lähellä. Nimellisjännitteellä 3Vo-p ja toiminta-alueella 2--4Vo-p HN-1260B tarjoaa joustavuutta ohjainpiirien suunnittelussa 3V- ja 5V-logiikkajärjestelmissä.
16 Ω kelan vastus on valittu vastaamaan yleisiä avoimen kollektorin transistorin ja mikro-ohjaimen GPIO-ohjainkokoonpanoja, mikä minimoi erikoistuneiden ohjauspiirien tarpeen. Musta PPO-kotelo tarjoaa rakenteellista vakautta läpireikäaaltojuottoa ja manuaalisia korjausprosesseja varten.
Ulkoisen aseman arkkitehtuuri --- hyväksyy neliöaaltosignaalit 2730 Hz:n taajuudella ohjelmoitavaa äänenmuodostusta varten; vaatii AC-virityksen, tasajännite ei yksin tuota ääntä
Normaali läpimenevän reiän muotokerroin --- 12 mm halkaisija alan standardinmukaisella tapinvälillä sopii olemassa oleviin piirilevyasetteluihin ja etupaneelin aukkoihin
16 Ω kelan impedanssi --- vastaa yleisiä NPN/PNP-transistoriohjainpiirejä ja 3,3 V/5 V:n mikro-ohjaimen GPIO-lähtöjä riittävällä virtakapasiteetilla
Vakaa akustinen lähtö --- Min. 85 dB 10 cm:llä ajettaessa 3Vo-p:llä, 2731 Hz, 50 %:n käyttösuhde neliöaalto
PPO-kotelon materiaali --- musta kotelo kestää aaltojuottamisen ja manuaalisen juottamisen ilman muodonmuutoksia
RoHS-ympäristövaatimustenmukaisuus --- täyttää rajoitetut ainevaatimukset maailmanlaajuiselle jakelulle
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Passiivinen sähkömagneettinen summeri | --- |
| Nimellisjännite | 3Vo-p | Resonanssitaajuuden referenssi |
| Käyttöjännite | 2--4Vo-s | Ajosignaalin huippu |

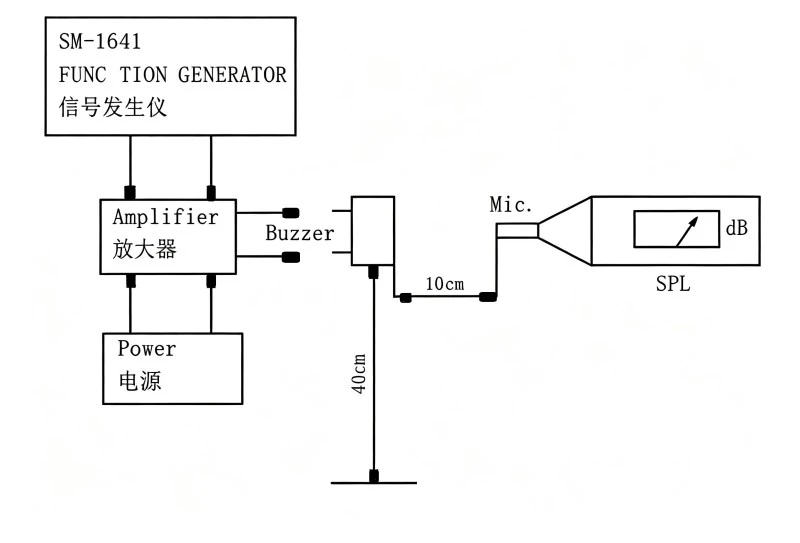

| Äänenpainetaso | Min. 85dB | 3Vo-p, 2731Hz, 50% käyttö, 10cm |
| Resonanssitaajuus | 2730 Hz | Nimellisjännitteellä |
| Kelan vastus | 16 ± 4Ω | DC, 25℃ |
| Nimellisvirta | Max. 60mA | 3Vo-p, 2731Hz, 50% tulli |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | Ei toiminnassa |

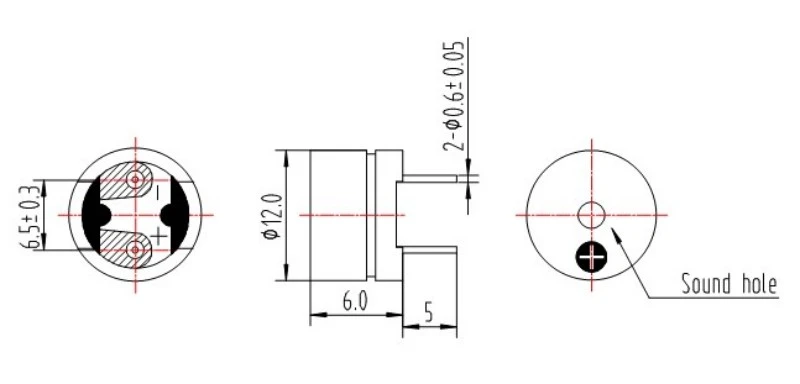

| Ulkoinen koko | 12mm (halkaisija) | Runko ilman tappeja |
| Nettopaino | Noin 1,0 g | Tyypillinen |
| Asunnon materiaali | Musta PPO | --- |
| Ympäristönsuojeluasetus | RoHS | --- |
Teollisuuden ohjauspaneelin hälytysmoduulit, jotka vaativat vakiotaajuisia akustisia hälytyksiä
Turva- ja tunkeutumisen havaitsemisjärjestelmät olemassa olevilla 12 mm:n summerin kiinnitysrei'illä
Kuluttajalaitteiden ohjaustaulut, joissa käytetään läpireiän kokoonpanoprosesseja
Diagnostiikka- ja testilaitteet, jotka tarvitsevat äänimerkin
PLC- ja automaatiojärjestelmät 5V tai 3,3V logiikkatason taajuusmuuttajalähdöillä
Keskeytymättömät virtalähteet varoittamaan akun heikentymisestä ja vikatilanteesta
| Suunnitteluvaatimus | HN-1260B etu |
| Perustuneet läpireiän piirilevyasettelut | 12 mm:n halkaisija vastaa alan standardin mukaisia jalanjälkiä ja etupaneelin aukkoja |
| Vakioohjainpiirien yhteensopivuus | 16Ω kelaimpedanssi toimii yleisten transistori- ja MCU GPIO -konfiguraatioiden kanssa |
| Tasainen hälytysäänen taajuus | 2730 Hz:n resonanssitaajuus takaa tasaisen akustisen luonteen tuotantoerien välillä |
| Kokoonpanoprosessin joustavuus | Musta PPO-kotelo, joka on yhteensopiva aaltojuottamisen ja manuaalisen korjauksen kanssa |
| Ympäristön noudattaminen | RoHS-hyväksyntä maailmanlaajuista jakelua ja rajoitettuja aineita koskevia määräyksiä varten |
MEIDI valmistaa HN-1260B:tä laadunvalvonnalla jokaisessa tuotantovaiheessa tuotteen suunnittelusta, hankinnasta ja testauksesta. Tuotantolaitoksilla on ISO 9001-, ISO 14001- ja QS 9000 -sertifikaatit. Kaikilla tuotteilla on CE- ja RoHS-hyväksynnät.
Minkä tahansa seuraavista testeistä tuotteen tulee täyttää hyväksymiskriteerit: ei vikoja tai ulkonäön ja sähköisten ominaisuuksien huonontumista (paitsi SPL); SPL ei saa olla alle 10 dB tietolomakkeessa määritellyn vähimmäisSPL:n alapuolella.
| Testikohde | Testiolosuhteet |
| Elämäntesti | 25±10 ℃, nimellisjännite, 1/2 resonanssitaajuuden neliöaalto, 96 tuntia |
| Korkean lämpötilan testi | +80℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Matalan lämpötilan testi | -40 ℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Kosteustesti | +40±3℃, 90%--95 % RH, 48 tuntia, palautua huoneenlämmössä 6 tuntia ennen testausta |
| Lämpöshokkitesti | 70 ℃ 2 tuntia → -20 ℃ 2 tuntia (1 jakso), 1 tunnin väli jaksojen välillä, yhteensä 10 jaksoa |
| Pudotustesti | Vakiopakkaus (3 reunaa, 6 laatikon sivua), pudota 1,2 metrin korkeudesta paksulle puulevylle tai 5 cm kovalle puulevylle |
| Tärinätesti | 1000 sykliä/min, amplitudi 1,5 mm, 1 tunti per suunta, 3 vapausastetta |
Varoitus: Vältä vieraiden aineiden pääsyä tuotteeseen, mukaan lukien magneettiset materiaalit, vesiliukoiset materiaalit ja syövyttävät kaasut, koska ne vaikuttavat tuotteen sähköiseen suorituskykyyn.
1. Vaatiiko tämä summeri ulkoisen ohjaussignaalin vai voidaanko sitä käyttää tasajännitteellä?
Passiivisena sähkömagneettisena summerina HN-1260B vaatii ulkoisen AC-signaalin --- tyypillisesti neliöaallon taajuudella tai lähellä 2730 Hz --- tuottaakseen äänisignaalin. Pelkkä tasajännite ei tuota ääntä ja voi vahingoittaa käämiä jatkuvan virran vuoksi.
2. Mitä ajotaajuutta suositellaan maksimiäänenpaineen tuottamiseksi?

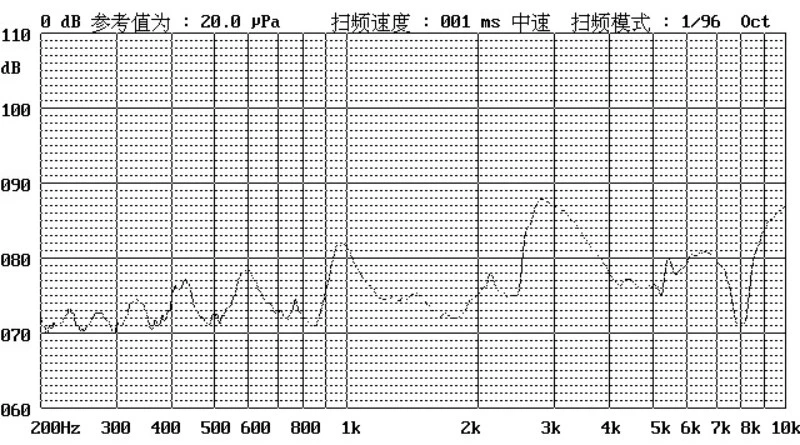

Suurin SPL esiintyy 2730 Hz:n resonanssitaajuudella. SPL laskee merkittävästi, kun ajetaan off-resonanssi. Yhdenmukaista Min. 85 dB:n lähtö, taajuusmuuttaja 2731 Hz:llä 50 %:n käyttösuhteella kanttiaaltoalueella 3Vo-p.
3. Mikä ohjainpiiri sopii 16Ω kelan impedanssille?
Vakiokokoiset avoimen kollektorin NPN/PNP-transistorikokoonpanot, joissa on vetovastukset, ovat yhteensopivia. Tarkista mikro-ohjaimen GPIO-suorakäyttöä varten, että portti voi lähteä tai laskea ≥60 mA. Flyback-diodia suositellaan ajettaessa induktiivisilla kuormilla tai relepiireillä.
4. Mikä on suositeltava juotostapa tälle läpimenevälle summerille?
HN-1260B on yhteensopiva tavallisten reikäaaltojuottoprosessien kanssa. Jos kyseessä on manuaalinen juottaminen, ota yhteyttä MEIDIn suositeltuihin lämpötila- ja kestotietoihin kotelon muodonmuutosten välttämiseksi.
5. Onko mukautettuja resonanssitaajuuksia tai kelaresistanssia saatavilla?
Ota yhteyttä MEIDIn teknisiin tiedusteluihin mukautetuista kokoonpanoista.
Ota yhteyttä MEIDI-sovellussuunnitteluun teknisten tietolehtien, käyttöpiirien sovellushuomautuksia tai OEM-kokoonpanokeskusteluja varten.
