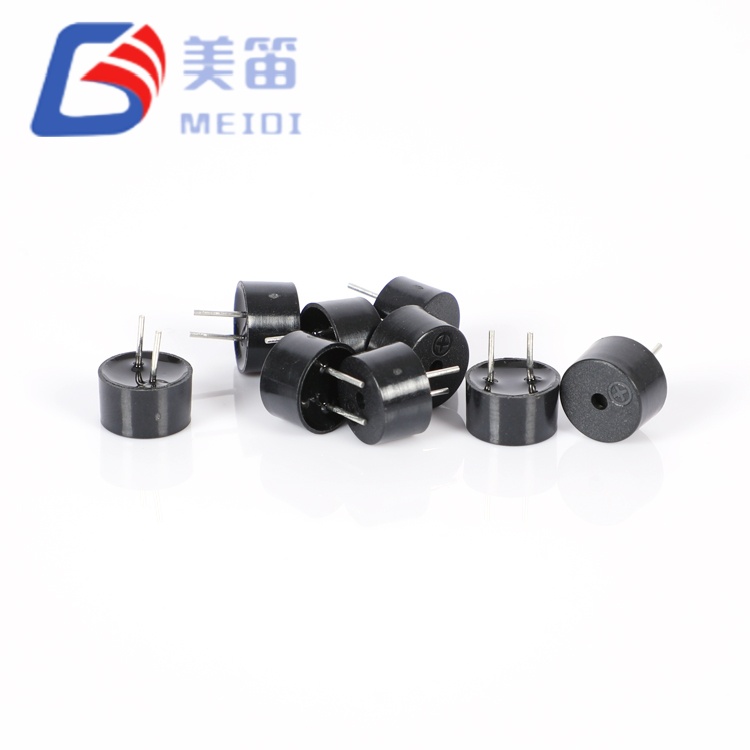

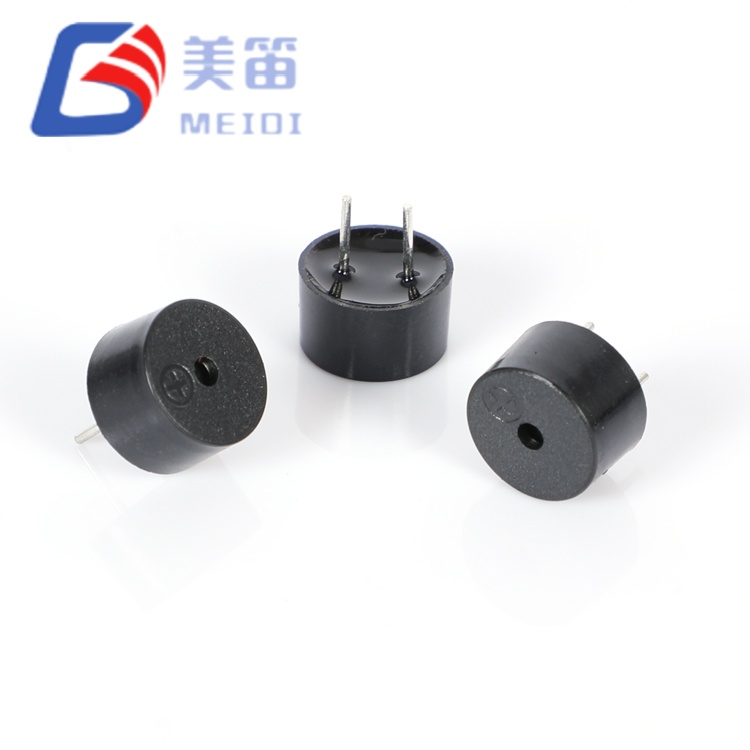

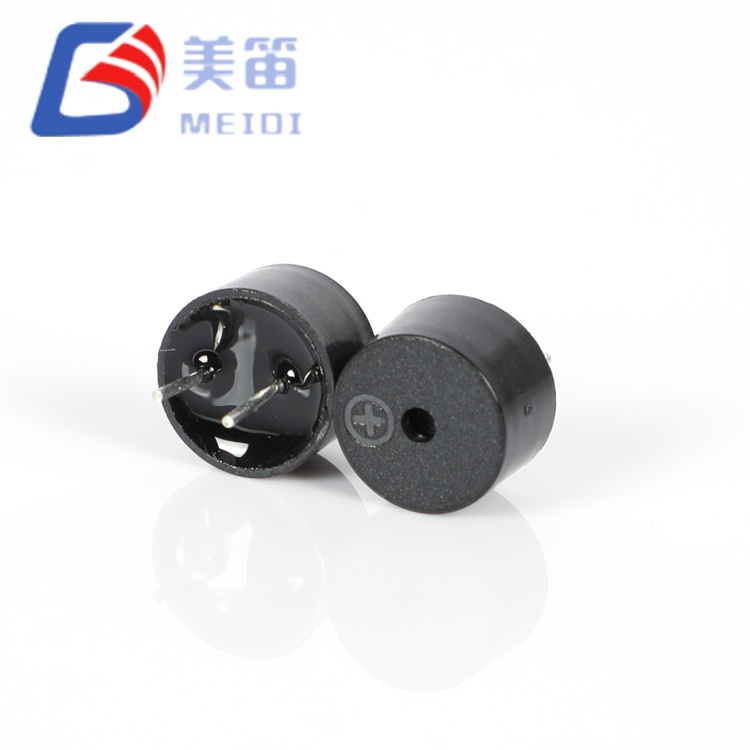

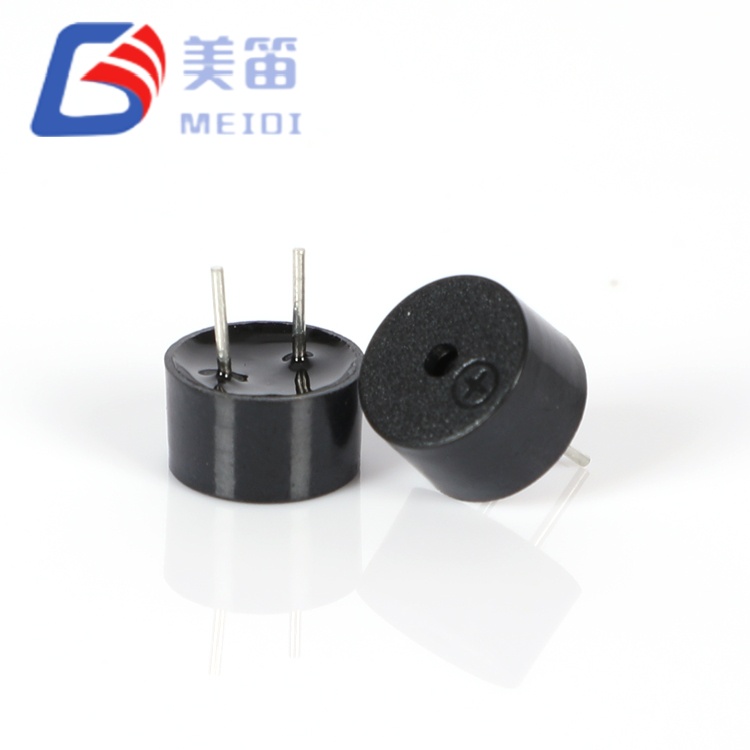

9 * 5,5 mm:n magneettinen passiivinen summeri, kolme läpimenevää passiivista sähkömagneettista summeria yhden 9,0 × 5,5 mm:n mekaanisen alustan alla. Kahden kelan resistanssin ja kahden resonanssitaajuuden avulla suunnittelijat voivat sovittaa summerin syöttöjännitteeseen ja sävytarpeeseen muuttamatta piirilevyn reikäkuviota. 16 Ω:n versio toimii 1,5 V:sta 4,5 V:iin 3,3 V:n logiikka- ja litiumionijärjestelmille; 42 Ω vaihtoehdot kattavat 3 V - 7 V teollisuuden 5 V kiskoille. Kaikissa kolmessa mallissa äänenpaine ylittää 85 dB 10 cm:n etäisyydellä, ja musta PBT-runko on optimoitu aalto- ja manuaaliseen juottamiseen sekaprosessikokoonpanossa.
Kolme sähköistä profiilia yhdestä 9,0 × 5,5 mm:n jalanjäljestä; ulkoasua ei tarvitse muuttaa vaihdettaessa 3V ja 5V arkkitehtuurien välillä.
16 Ω, 3 V, 2,7 kHz malli sopii akkukäyttöisille ja logiikkatason laitteille, joissa suora mikro-ohjain on edullinen.
42Ω, 5V, 2,7kHz malli vähentää virrankulutusta tavallisissa teollisuus- ja autoteollisuuden lisävarusteväylissä.
42 Ω, 5 V, 4,0 kHz malli tarjoaa saman sähköisen liitännän korkeamman taajuuden äänellä sovelluksille, jotka hyötyvät terävämmästä hälytyksestä.
Kaikilla versioilla on sama läpivientireikien etäisyys, joten korjaus- ja jälkiasennusprojektit voivat korvata vanhentuneet 9 mm ja 12 mm:n summerit ilman levymuutoksia.
Minimiäänenpaine on 85 dB 10 cm:n koko sarjassa; tuotantonäytteet saavuttavat tyypillisesti 87 dB - 95 dB.
| Parametri | QMB-09B-03 | QMB-09B-05 | QMB-09B-05 4KHZ |
| Nimellisjännite | 3 V (AC) | 5 V (AC) | 5 V (AC) |
| Käyttöjännite | 1,5-4,5 V | 3-7 V | 3-7 V |
| Kelan vastus | 16 ± 5 Ω | 42 ± 5 Ω | 42 ± 5 Ω |
| Resonanssitaajuus | 2700 ± 300 Hz | 2700 ± 300 Hz | 4000 ± 300 Hz |
| Äänilähtö 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Käyttövirta | ≤ 80 mA | ≤ 60 mA | ≤ 60 mA |
| Näyte SPL-alue | 87,5–94,0 dB | 91,5–94,7 dB | 91,5–94,7 dB |
| Näytevirta-alue | 69,2–75,5 mA | 46,8–51,7 mA | 46,8–51,7 mA |
| Aseman yhteensopivuus | 3,3 V MCU GPIO, Li-ion | 5V logiikka, teollisuusväylät | 5V logiikka, teollisuusväylät |
| Tyypilliset sovellukset | Kannettavat instrumentit, älykkäät mittarit, kuluttajalaitteet | Teollisuushälyttimet, autotarvikkeet, PLC-moduulit | Lääketieteelliset laitteet, turvapaneelit, sävyn erottavat järjestelmät |
Yksi mekaaninen rakenne kattaa kolme sähköistä versiota, mikä mahdollistaa taajuusmuuttajan arkkitehtuurin viimeistelyn muuttamatta piirilevyn reiän sijoittelua.
16 Ω käämi on sovitettu 3,3 V:n syöttöihin, mikä pitää ohjausvaiheen yksinkertaisena; 42Ω käämi alentaa virtaa 5V kiskoilla.
Saatavilla on kaksi resonanssitaajuutta: 2,7 kHz matalataajuisen kohinan tunkeutumiseen ja 4,0 kHz terävämpään äänenlaatuun.
Musta PBT-kotelo kestää aaltojuottamisen 255 °C:ssa ja manuaalisen uudelleenkäsittelyn 360 °C:ssa ilman muodonmuutoksia tai akustista siirtymää.
9,0 mm:n halkaisija ja tavallinen tappiväli tekevät sarjasta korvaavan monille vanhoille 9 mm ja 12 mm:n läpireikäsummereille.
Jokaisessa yksikössä on eräkoodi, joka linkittää takaisin valmistuspäivämäärään, testitietueisiin ja raaka-aineeriin, joita säilytetään kymmenen vuoden ajan.
| Parametri | Arvo | Testiolosuhteet |
| Nimellisjännite | 3 V (AC) | Resonanssitaajuuden referenssi |
| Käyttöjännite | 1,5–4,5 V (AC) | Ajosignaalin huippu |
| Äänilähtö 10 cm | ≥ 85 dB | 3 V, 2700 Hz, 10 cm |
| Resonanssitaajuus | 2700 ± 300 Hz | Nimellisjännitteellä |
| Kelan vastus | 16 ± 5 Ω | 25 ℃, DC |
| Käyttövirta | ≤ 80 mA | 3 V, 2700 Hz |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | Ei toiminnassa |

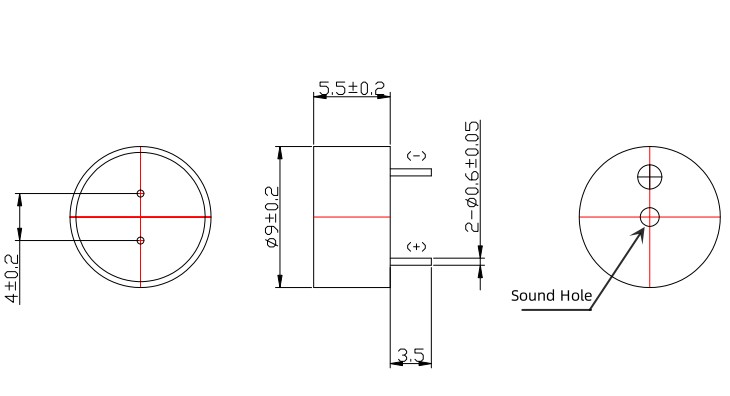

| Mitat (Halkaisija × K) | 9,0 × 5,5 mm | Runko ilman tappeja |
| Paino | 0,71 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | UL94 V-0 |
| Parametri | Arvo | Testiolosuhteet |
| Nimellisjännite | 5 V (AC) | Resonanssitaajuuden referenssi |
| Käyttöjännite | 3–7 V (AC) | Ajosignaalin huippu |
| Äänilähtö 10 cm | ≥ 85 dB | 5 V, resonanssitaajuus, 10 cm |
| Resonanssitaajuus | 2700 ± 300 Hz / 4000 ± 300 Hz | Nimellisjännitteellä |
| Kelan vastus | 42 ± 5 Ω | 25 ℃, DC |
| Käyttövirta | ≤ 60 mA | 5 V:lla |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | Ei toiminnassa |
| Mitat (Halkaisija × K) | 9,0 × 5,5 mm | Runko ilman tappeja |
| Paino | 0,71 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | UL94 V-0 |
| Menetelmä | Lämpötila | Aika | Max Passit |
| Reflow juottaminen | 245 ± 15 ℃ | 180 ℃ esilämmitys 40-70 s; 245 ℃ 3 s | 3 |
| Aaltojuotto ★ | 255 ± 15 ℃ | 4-6 s | 2–3 |
| Manuaalinen juottaminen ★ | 360 ± 10 ℃ | 2-5 s | 2–3 |
★ Suositeltavat menetelmät läpireiän asennuksessa. PBT-kotelo säilyttää mittavakauden näissä profiileissa, mikä estää liittimien löystymisen tai akustisen ontelon vääristymisen.
QMB-09B-03: kädessä pidettävät instrumentit, älykkäät sähkömittarit, 3,3 V:n kuluttajalaitteiden ohjauslevyt ja Li-ion-käyttöiset IoT-anturit, joissa yksisoluinen syöttö ja suora GPIO-asema ovat toivottavia.
QMB‑09B‑05: teolliset PLC-hälytysmoduulit, 5 V autojen lisävarustepiirit, kaupalliset jäähdytysohjaimet ja keskeytymättömät virtalähteet, jotka hyötyvät pienemmästä kelavirrasta.
QMB‑09B‑05 4KHZ: lääketieteelliset diagnostiset laitteet, tunkeutumisen turvapaneelit, ääntä erottavat hälytysverkot ja kuluttajatuotteet, jotka vaativat korkeamman äänenvoimakkuuden.

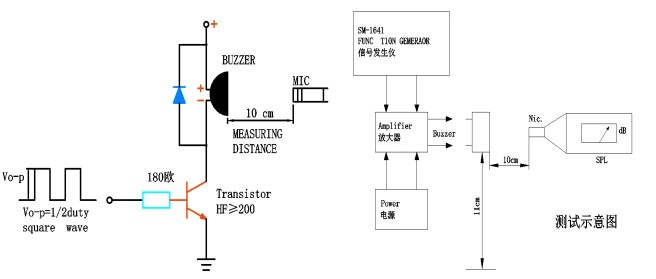

| Variantti | Kuljettajan tyyppi | Kokoonpano | Huomautuksia |
| QMB-09B-03 | Mikro-ohjain GPIO | Push-pull 3,3V | Varmista, että nasta voi lähteä vähintään 70 mA; lisää flyback-diodi kelan yli. |
| QMB-09B-03 | Avokollektorinen transistori | NPN/PNP vedolla | 1kΩ kantavastus on tyypillinen aloitusarvo. |
| QMB-09B-05 / 4KHZ | 5V logiikkalähtö | Suora tai puskuroitu | 42Ω käämi kuluttaa vähemmän virtaa; transistoripuskuria suositellaan edelleen pitkiä kaapeliajoja varten. |
| QMB-09B-05 / 4KHZ | Dedikoitu summeriohjaimen IC | Neliöaaltolähtö | Sovita lähtötaajuus summerin nimellisresonanssiin maksimaalisen äänenvoimakkuuden saavuttamiseksi. |
| Kaikki variantit | Äänen vahvistin | Sini- tai neliöaalto | Varmista, että vahvistimen lähtöimpedanssi on yhteensopiva kelan vastuksen kanssa. |
50 %:n käyttöjakson neliöaalto resonanssitaajuudella (2,7 kHz tai 4,0 kHz) ja nimellisjännitteellä tuottaa määritetyn äänenpaineen. Off-resonanssikäyttö vähentää tehoa noin 6 dB oktaavia kohden.
| Suunnittelutilanne | QMB-09B-sarjan etu |
| Lopullista järjestelmän jännitettä ei ole vielä vahvistettu | Yksi jalanjälki hyväksyy 16 Ω tai 42 Ω vaihtoehdot, joten piirilevyn suunnittelua voidaan jatkaa samalla kun syöttökiskoa vahvistetaan. |
| On arvioitava 2,7 kHz verrattuna 4,0 kHz:iin | Sama käyttöpiiri ja asennus, vain osanumero muuttuu akustisen testauksen aikana. |
| Vanhojen laitteiden korjaaminen vanhentuneella summerilla | 9,0 mm:n halkaisija ja tavallinen tappiväli sopivat usein suoraan 9 mm:n ja 12 mm:n läpimeneviin reiän summereihin. |
| Aaltojuotto ja manuaalinen jälkikäsittely samalla linjalla | PBT-runko on valittu erityisesti näitä lämpöprofiileja varten, ja se pysyy mitoiltaan vakaana ja akustisesti yhtenäisenä. |
| Toimittajamäärän vähentäminen | Kolme sähkökokoonpanoa kattaa yhden mekaanisen perheen, mikä alentaa pätevyyttä ja varaston työtaakkaa. |
0,71 g:n summeri lisää minimaalista massaa levylle, ja vakiintunut nastaasettelu nopeuttaa integrointia. Esimerkkitiedot vahvistavat, että kaikki parametrit ovat mukavasti julkaistuissa ikkunoissa.

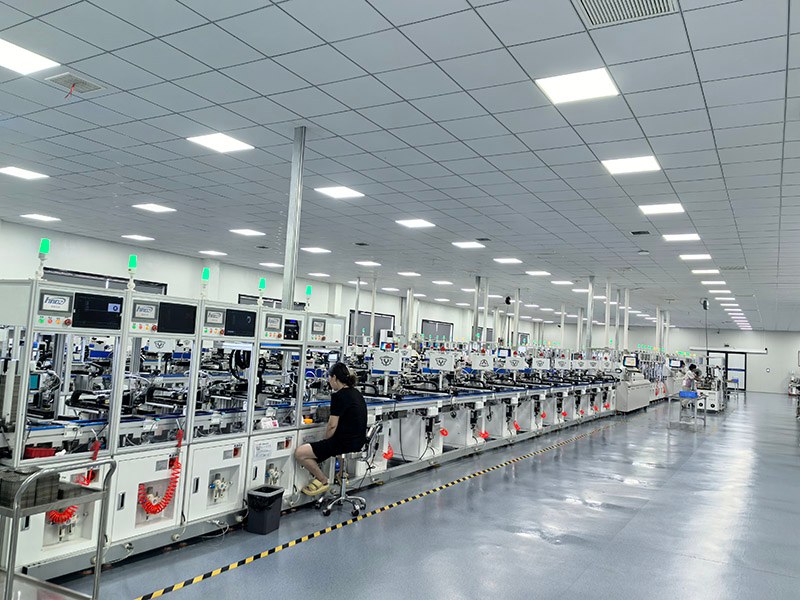

MEIDI Intelligent Technology on valmistanut sähkömagneettisia ja pietsosähköisiä akustisia komponentteja vuodesta 2011. Yrityksen vertikaalisesti integroitu tehdas Jiangsussa, Kiinassa, kattaa talon sisäisen PBT-muovauksen, tarkkuuskelan käämityksen, automatisoidun kokoonpanon ja täyden inline-akustisen testauksen. ISO 9001 -sertifioitu laatujärjestelmä ja erityinen luotettavuuslaboratorio tukevat suurten teollisuus- ja autoteollisuuden ohjelmien edellyttämää johdonmukaisuutta.
Jokainen QMB-09B-sarjan tuotantoerä käy läpi 100 % kelaresistanssin tarkastuksen ja resonanssitaajuuden tilastolliset tarkastukset. Äänenpainetaso vahvistetaan 85 dB:n minimiin nähden, ja juotettavuus on testattu J-STD-002:n mukaan. RoHS- ja REACH-yhteensopivuus säilyy, ja täydelliset materiaaliselosteet ovat saatavilla. Koteloon merkitty eräkoodi takaa jäljitettävyyden valmistuspäivään, testikirjat ja raaka-aineerään kymmenen vuoden ajan.
Q1: Kuinka valitsen kolmen mallin välillä?
Aloita käytettävissä olevalla jännitteellä. QMB-09B-03 (16 Ω) sopii 3,3 V:n logiikalle tai yksikennoiselle litium-ionille. 5 V:n teollisuus- tai autokiskoille QMB-09B-05 tai QMB-09B-05 4KHZ (molemmat 42 Ω) vähentävät nykyistä kysyntää. Valitse sitten ääni: 2,7 kHz matalien taajuuksien hälytyksiä varten, 4,0 kHz kirkkaampaa ja erottuvampaa ääntä varten. Kaikilla kolmella on sama jalanjälki, joten myöhäinen muutos on yksinkertaista.
Q2: Voidaanko QMB-09B-03 käyttää 5 V jännitteellä tai 42 Ω osia 3,3 V jännitteellä?
16Ω mallin käyttö yli 4,5 V:n jännitteellä voi ylikuumentua kelaa. 42Ω malli alle 3V tuottaa huomattavasti alhaisemman äänitason. Jos tarvitset 16Ω 5 V:lla, lisää sarjavastus rajoittamaan virtaa; SPL laskee silti. 3,3 V:n järjestelmille, jotka vaativat korkeamman impedanssin, 16 Ω:n variantti sopii paremmin.
Q3: Mikä on käytännön ero 2,7 kHz:n ja 4,0 kHz:n välillä todellisessa ympäristössä?
2,7 kHz pyrkii leikkaamaan matalataajuista mekaanista melua, mikä tekee siitä sopivan tehdaslattialle ja ulkokäyttöön. 4,0 kHz on lähempänä ihmisen kuuloherkkyyden huippua ja antaa terävän, helposti erotettavan sävyn sisätilojen lääkintä-, turvallisuus- ja kuluttajalaitteille. Molemmat ovat yhtä kestäviä ja luotettavia.

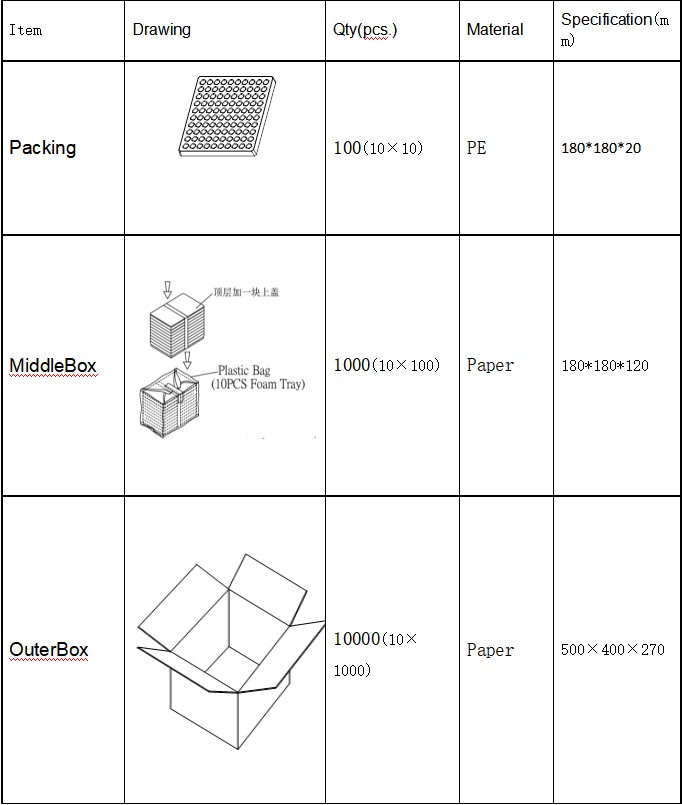

Q4: Onko räätälöityjä johtojen pituuksia tai teippi- ja kelapakkauksia saatavilla?
Kyllä. MEIDI voi toimittaa suoria, mutkaisia tai offset-johdinmuovauksia ei-standardeihin piirilevyasetteluihin. Teippi-kela ei ole vakiona läpivientireikien osille, mutta se voidaan järjestää automaattisia syöttölinjoja varten. Minimitilausmäärät ja toimitusajat vaihtelevat muutoksesta riippuen.
K5: Voinko ohjata summerin pois sen resonanssitaajuudesta toiselle äänelle?
Äänitaso laskee huomattavasti, kun käyttötaajuus siirtyy pois resonanssista. Maksimaalisen äänenvoimakkuuden saavuttamiseksi pysy ±5 %:n sisällä nimellisarvosta 2700Hz tai 4000Hz. Jos sovelluksesi tarvitsee laajan taajuusalueen, pietsosähköinen summeri tai minikaiutin olisi sopivampi valinta.
Ota yhteyttä MEIDI-varaosien tiimiin, jos haluat varmistaa ristiinviittauksen vanhojen osanumeroiden, kaikkien kolmen muunnelman arviointinäytteiden tai mukautettujen johtokokoonpanojen perusteella. Yhteensopivuuskyselyt saavat tavallisesti vastauksen yhden arkipäivän kuluessa sekä liitäntäpiirustukset ja taajuusmuuttajapiirihuomautukset.
