Ulkoinen neliöaaltotaajuusmuuttaja taajuudella 2400 Hz tasaisen akustisen ulostulon takaamiseksi
42Ω kelan impedanssi läpireiän piirilevyasetteluille
Halkaisija 12 mm tavallisiin läpimeneviin piirilevyasetteluihin
Min. 85 dB äänenpaine 10 cm:n etäisyydellä nimellisajo-olosuhteissa
-20 ℃ - +70 ℃ käyttölämpötila
Musta PPO-kotelo, joka on yhteensopiva läpireiän kokoonpanoprosessien kanssa

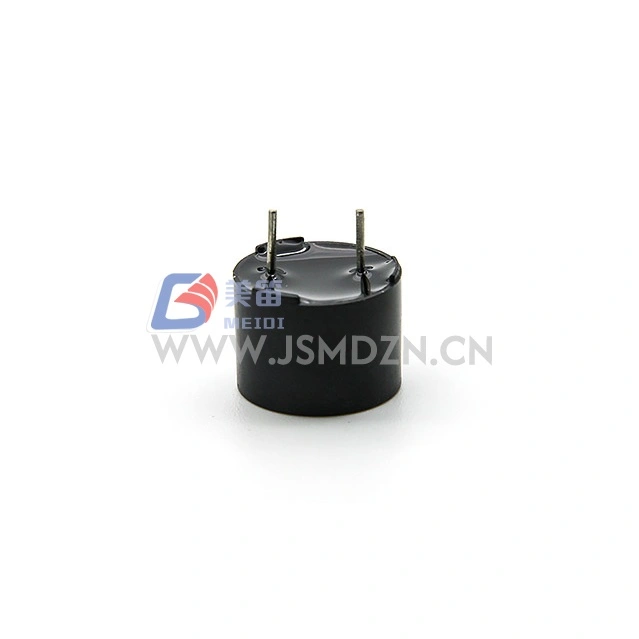

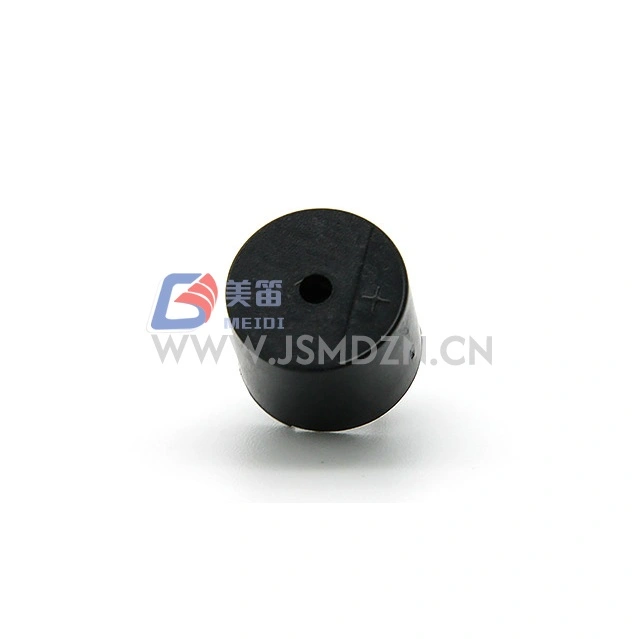

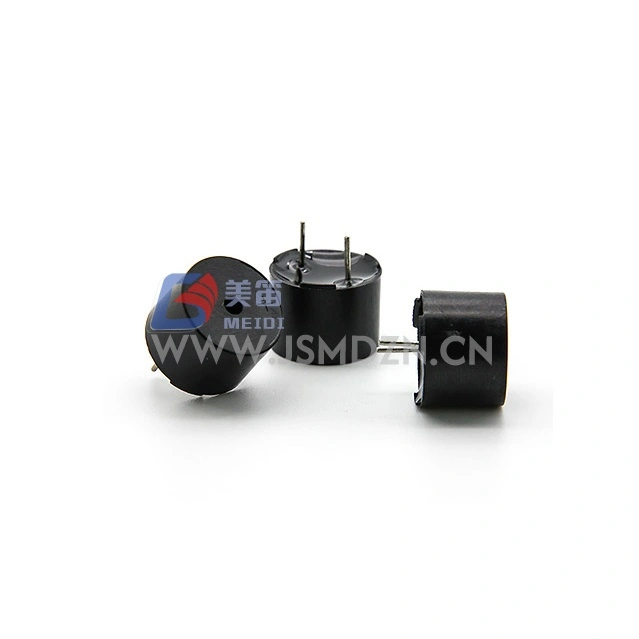

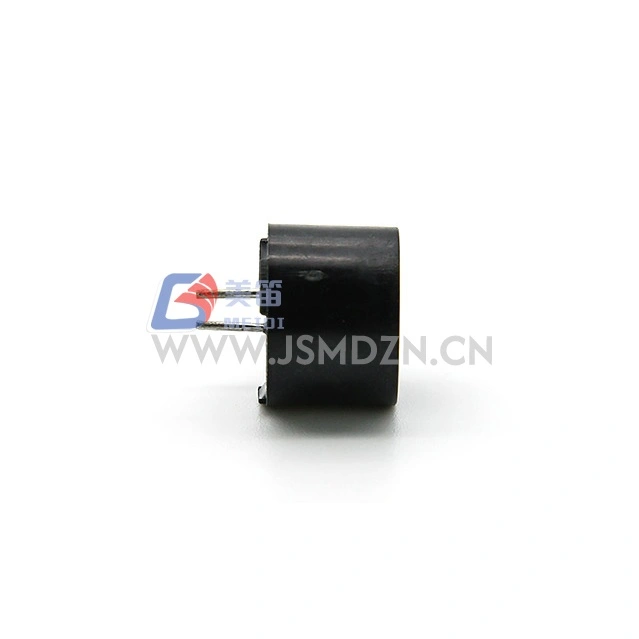

MEIDI HN-1295 12 mm 2400 Hz:n läpireikäinen sähkömagneettinen passiivinen summeri on sähkömagneettinen passiivinen summeri, joka on suunniteltu asennettavaksi reiän läpi elektronisiin järjestelmiin, jotka vaativat ulkoista ohjaussignaalia äänen tuottamiseksi. 12 mm:n rungon halkaisijaltaan tämä summeri integroituu yleisiin piirilevyasetteluihin, joita käytetään teollisuuden ohjauspaneeleissa, hälytysjärjestelmissä, kuluttajalaitteissa ja diagnostisissa laitteissa.
2400 Hz:n resonanssitaajuus hyväksyy ulkoisen neliöaaltotaajuusmuuttajan signaalit, mikä mahdollistaa tasaisen akustisen takaisinkytkennän, kun sitä käytetään nimellistaajuudella tai sen lähellä. HN-1295:n nimellisjännite on 5Vo-p ja toiminta-alue 3--7Vo-p, joten se tarjoaa joustavuutta ohjainpiirien suunnittelussa.
42Ω kelan resistanssi on valittu läpireikään asennettaviin sovelluksiin. Musta PPO-kotelo tarjoaa rakenteellista vakautta läpireiän kokoonpanoprosesseissa.
Ulkoisen aseman arkkitehtuuri --- hyväksyy neliöaaltosignaalit 2400 Hz:n taajuudella äänen luomista varten; vaatii AC-virityksen, tasajännite ei yksin tuota ääntä
Läpireiän muotokerroin --- 12 mm halkaisija nastakokoonpanolla tavallisiin piirilevyasetteluihin
42Ω kelan impedanssi --- läpireiän piirilevyasetteluihin
Vakaa akustinen lähtö --- Min. 85 dB 10 cm ajettaessa 5Vo-p, 2400 Hz, 50 %:n käyttösuhde neliöaalto
PPO-kotelon materiaali --- musta kotelo läpireiän kokoonpanon yhteensopivuuteen
RoHS-ympäristövaatimustenmukaisuus --- Kyllä
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Passiivinen sähkömagneettinen summeri | --- |
| Nimellisjännite | 5Vo-p | Resonanssitaajuuden referenssi |
| Käyttöjännite | 3--7Vo-s | Ajosignaalin huippu |

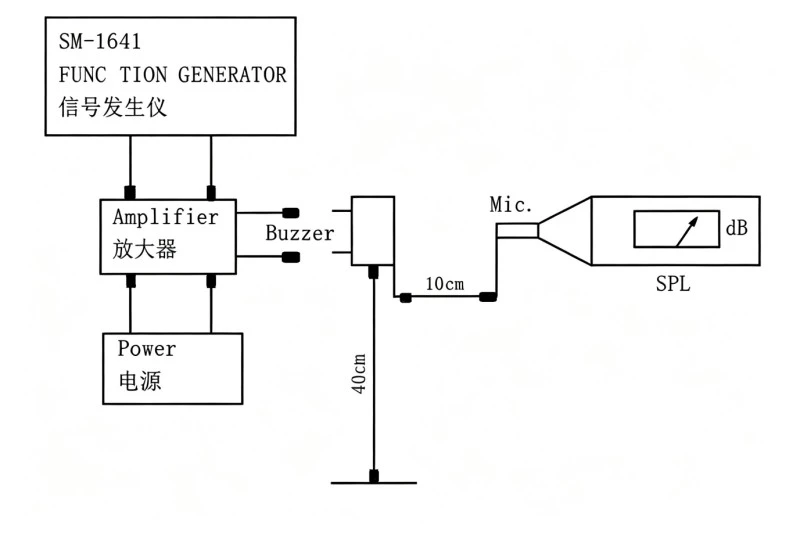

| Äänenpainetaso | Min. 85dB | 5Vo-p, 2400Hz, 50% käyttö, 10cm |
| Resonanssitaajuus | 2400 Hz | Nimellisjännitteellä |
| Kelan vastus | 42 ± 5Ω | --- |
| Nimellisvirta | Max. 80mA | 5Vo-p, 2400Hz, 50% tulli |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | --- |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | --- |

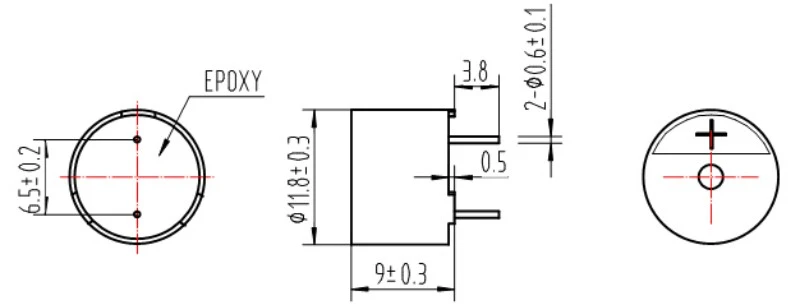

| Ulkoinen koko | 12mm (halkaisija) | Runko ilman tappeja |
| Nettopaino | Noin 1,5 g | --- |
| Asunnon materiaali | Musta PPO | --- |
| Ympäristönsuojeluasetus | RoHS | --- |
Teollisuuden ohjauspaneelin hälytysmoduulit, jotka vaativat akustisia hälytyksiä
Turva- ja tunkeutumisen havainnointijärjestelmät, joissa on läpimenevät piirilevyt
Kuluttajalaitteiden ohjauskortit, joissa käytetään tavallista summeriasennusta
Diagnostiikka- ja testilaitteet, jotka tarvitsevat äänimerkin
PLC- ja automaatiojärjestelmät käyttölähdöillä
Keskeytymättömät virtalähteet vikatilavaroituksiin
| Suunnitteluvaatimus | HN-1295 etu |
| Läpireiän piirilevyasettelut | Halkaisija 12 mm normaaliin PCB-asennukseen |
| Tasainen hälytysäänen taajuus | 2400 Hz resonanssitaajuus tasaisen akustisen luonteen takaamiseksi |
| Kokoonpanoprosessien yhteensopivuus | Musta PPO-kotelo läpireiän asennukseen |
| Ympäristön noudattaminen | RoHS |
MEIDI valmistaa HN-1295:tä laadunvalvonnalla jokaisessa tuotantovaiheessa tuotteen suunnittelusta, hankinnasta ja testauksesta. Ota yhteyttä MEIDiin saadaksesi lisätietoja sertifioinnista.
Minkä tahansa seuraavista testeistä tuotteen tulee täyttää hyväksymiskriteerit: ei vikoja tai ulkonäön ja sähköisten ominaisuuksien huonontumista (paitsi SPL); SPL ei saa laskea enempää kuin 10 dB teknisissä tiedoissa määritellystä SPL:stä.
| Testikohde | Testiolosuhteet |
| Elämäntesti | 25±10 ℃, nimellisjännite, 1/2 resonanssitaajuuden neliöaalto, 96 tuntia |
| Korkean lämpötilan testi | +80℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Matalan lämpötilan testi | -40 ℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Kosteustesti | +40±3℃, 90%--95 % RH, 48 tuntia, palautua huoneenlämmössä 6 tuntia ennen testausta |
| Lämpöshokkitesti | 70 ℃ 2 tuntia → -20 ℃ 2 tuntia (1 jakso), 1 tunnin väli jaksojen välillä, yhteensä 10 jaksoa |
| Pudotustesti | Vakiopakkaus (kaikki 6 puolta ja 3 reunaa), pudota 1,2 metrin korkeudesta paksulle puulevylle tai 5 cm kovalle puulevylle |
| Tärinätesti | 1000 sykliä/min, amplitudi 1,5 mm, 1 tunti per akseli, 3 akselia yhteensä |
Varoitus: Vältä vieraiden aineiden pääsyä tuotteeseen, mukaan lukien magneettiset materiaalit, vesiliukoiset materiaalit ja syövyttävät kaasut, koska ne vaikuttavat tuotteen sähköiseen suorituskykyyn.

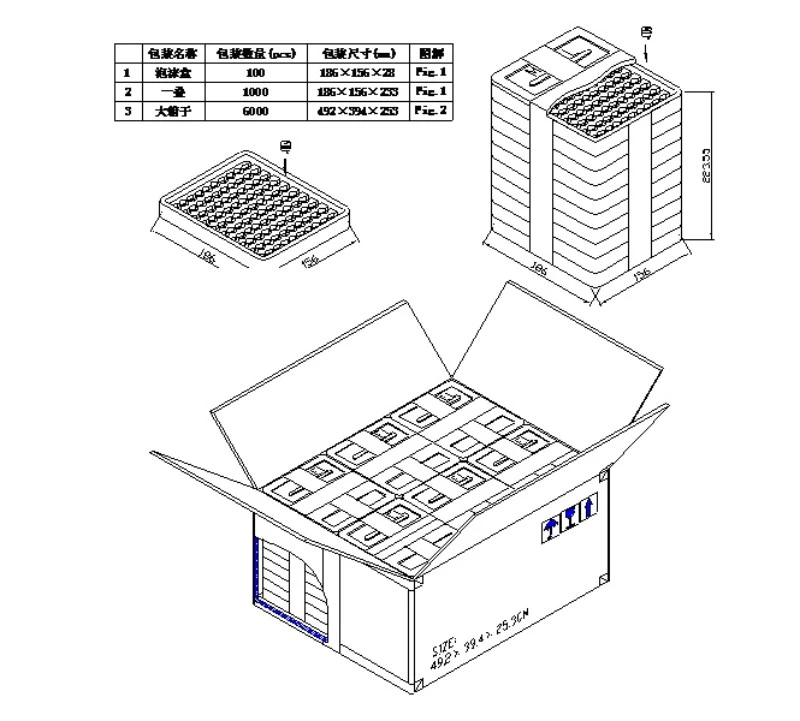

| Tuote | Erittely |
| Tuotetyyppi | SÄHKÖMAGNEETTINEN SUMMERI |
| Määrä | 6000 kpl |
| Pakkauksen tilavuus | 52×41,5×27 cm |
1. Vaatiiko tämä summeri ulkoisen ohjaussignaalin vai voidaanko sitä käyttää tasajännitteellä?
Passiivisena sähkömagneettisena summerina HN-1295 vaatii ulkoisen AC-signaalin --- tyypillisesti neliöaallon taajuudella tai lähellä 2400 Hz --- tuottaakseen äänisignaalin. Pelkkä tasajännite ei tuota ääntä ja voi vahingoittaa käämiä jatkuvan virran vuoksi.
2. Mitä ajotaajuutta suositellaan maksimiäänenpaineen tuottamiseksi?

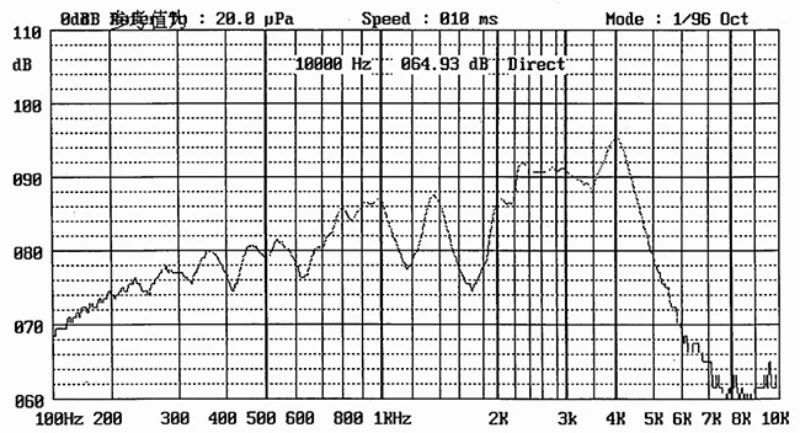

Suurin SPL esiintyy 2400 Hz:n resonanssitaajuudella. SPL laskee merkittävästi, kun ajetaan off-resonanssi. Yhdenmukaista Min. 85 dB:n lähtö, taajuusmuuttaja 2400 Hz:llä 50 %:n käyttösuhteella, neliöaalto 5Vo-p.
3. Mikä ohjainpiiri sopii 42Ω kelan impedanssille?
Vakiokokoiset avoimen kollektorin NPN/PNP-transistorikokoonpanot, joissa on vetovastukset, ovat yhteensopivia. Jos käytät mikro-ohjaimen GPIO-suoraa asemaa, varmista, että portti voi lähteä tai laskea ≥80 mA. Flyback-diodia suositellaan ajettaessa induktiivisilla kuormilla tai relepiireillä.
4. Mikä on suositeltava juotostapa tälle läpimenevälle summerille?
HN-1295 on yhteensopiva tavallisten reikäaaltojuottoprosessien kanssa. Jos kyseessä on manuaalinen juottaminen, ota yhteyttä MEIDIn suositeltuihin lämpötila- ja kestotietoihin.
5. Onko mukautettuja resonanssitaajuuksia tai kelaresistanssia saatavilla?
Ota yhteyttä MEIDIn teknisiin tiedusteluihin mukautetuista kokoonpanoista.
Ota yhteyttä MEIDI-sovellussuunnitteluun teknisten tietolehtien, käyttöpiirien sovellushuomautuksia tai OEM-kokoonpanokeskusteluja varten.
