6,5 mm × 3,5 mm jalanjälki suuritiheyksisille piirilevyasetteluille
2731 Hz resonanssitaajuus äänen tuottamiseen ulkoisella neliöaaltokäytöllä
16Ω kelaimpedanssi matalajännitteisille logiikkatason ohjainpiireille
Min. 70 dB äänenpaine 10 cm:llä nimellisissä 3Vo-p-ajoolosuhteissa
Pinta-asennuspaketti automatisoituun pick and place -kokoonpanoon
-20 ℃ - +70 ℃ käyttölämpötila

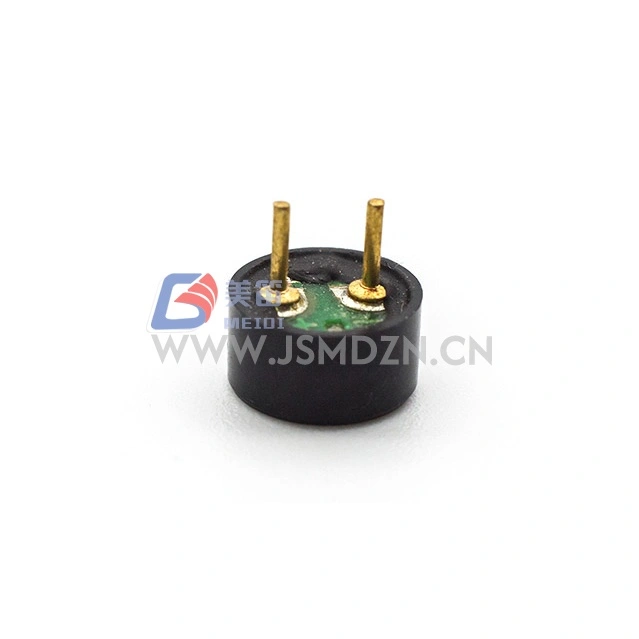

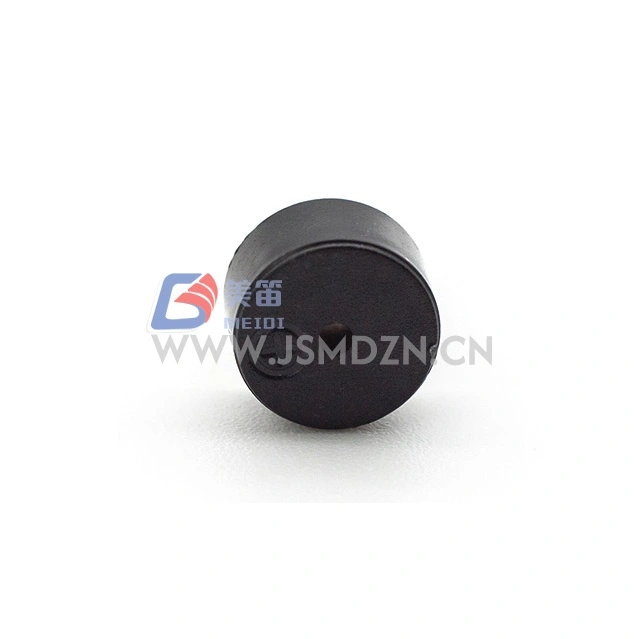

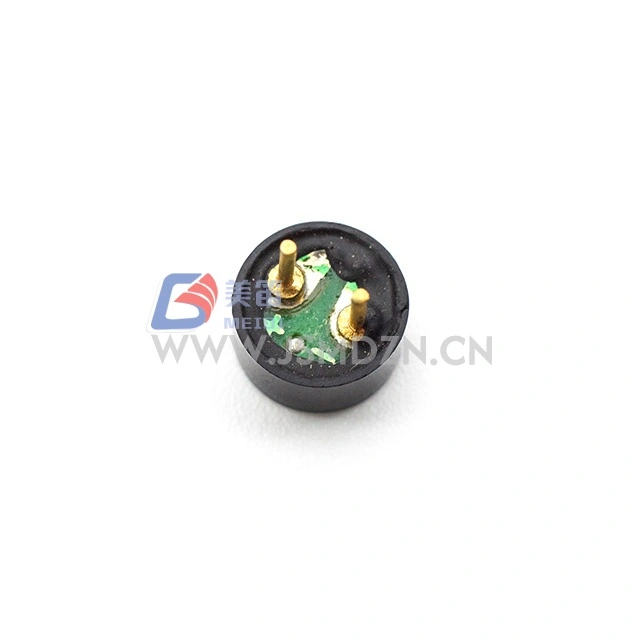

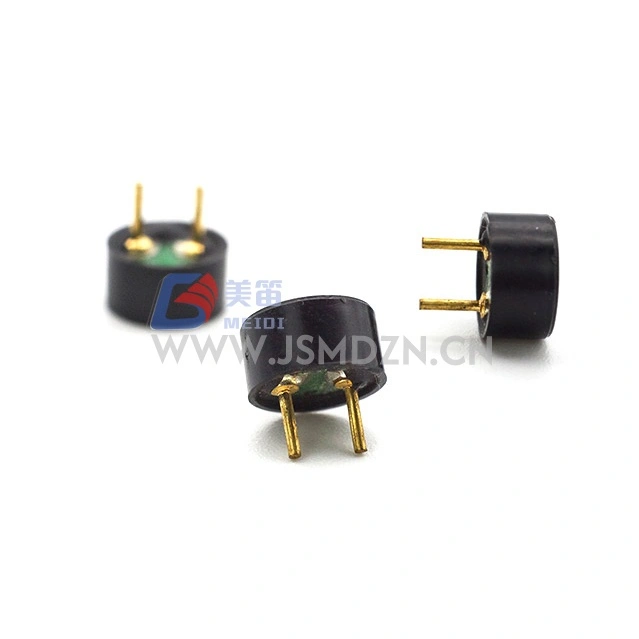

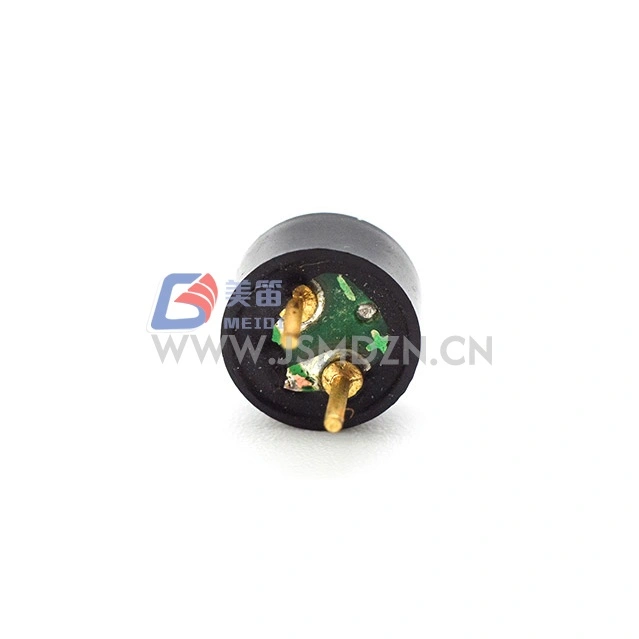

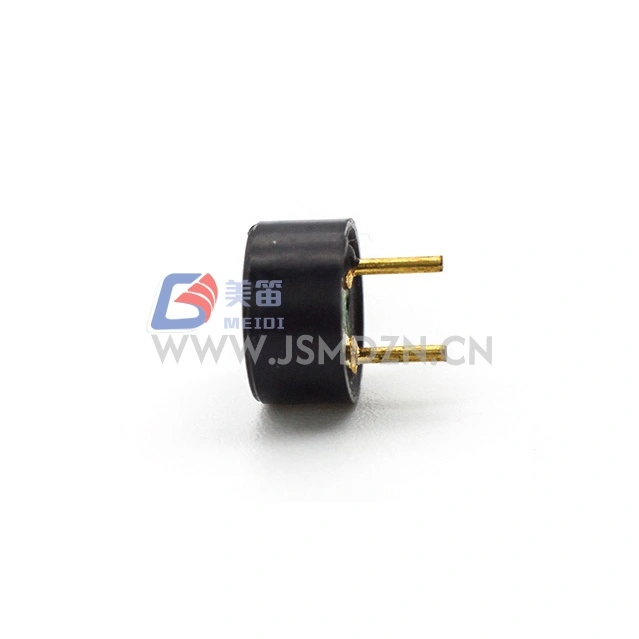

MEIDI HN-6535 6,5 x 3,5 mm SMD sähkömagneettinen passiivinen summeri on miniatyyri pinta-asennettava sähkömagneettinen passiivinen summeri, joka on suunniteltu sovelluksiin, joissa piirilevyalue on huippuluokkaa. Tämä 6,5 mm × 3,5 mm:n summeri vie vain vähän levytilaa samalla kun se antaa äänipalautteen ulkoisen neliöaaltoherätyksen kautta.
2731 Hz:n resonanssitaajuus tuottaa äänen, joka sopii läheisyysvaroituksiin, tilan ilmaisuun ja käyttöliittymäpalautteeseen. HN-6535:n nimellisjännite on 3Vo-p ja toiminta-alue 2-5Vo-p, joten se integroituu 3,3 V:n ja 5 V:n logiikkakiskoihin.
16 Ω kelavastus mahdollistaa ohjauksen mikro-ohjaimen GPIO-nastoista tai matalan puolen transistorikytkimistä tilarajoitteisissa malleissa. Musta Noryl-kotelo tarjoaa mittavakauden uudelleenvirtausjuottamisen aikana. Sovelluksissa, jotka vaativat vaihtoehtoisia resonanssitaajuuksia pienikokoisina, ota yhteyttä MEIDI:hen saadaksesi SMD-summeriratkaisut.

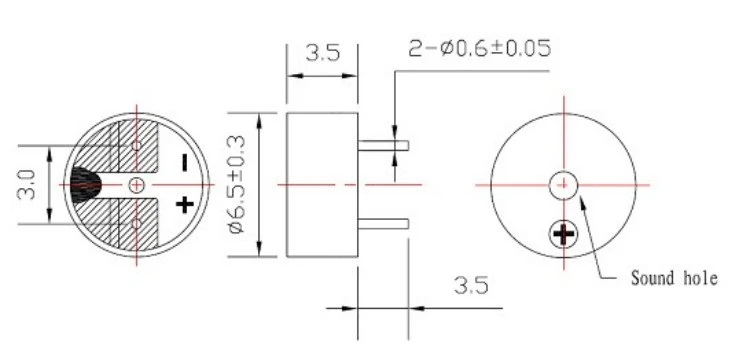

Miniatyyri SMD-jalanjälki --- 6,5 mm × 3,5 mm rungon koko suuritiheyksisille piirilevykokoonpanoille, joissa asennus reiän läpi on epäkäytännöllistä
2731 Hz resonanssitaajuus --- äänenmuodostus, kun sitä käytetään ulkoisella neliöaaltolla nimellistaajuudella; vaatii AC-virityksen, tasajännite ei yksin tuota ääntä
Matala kelaimpedanssi --- 16 Ω resistanssi liitäntään 3V logiikkatason lähtöihin
Määritelty akustinen teho --- Min. 70 dB 10 cm:llä ajettaessa 3Vo-p, 2731 Hz, 50 %:n käyttösuhde neliöaalto
Noryl-kotelon materiaali --- musta kestomuovikotelo, joka on yhteensopiva tavallisten pinta-asennusreflow-profiilien kanssa
Kevyt rakenne --- noin 0,5 g per yksikkö

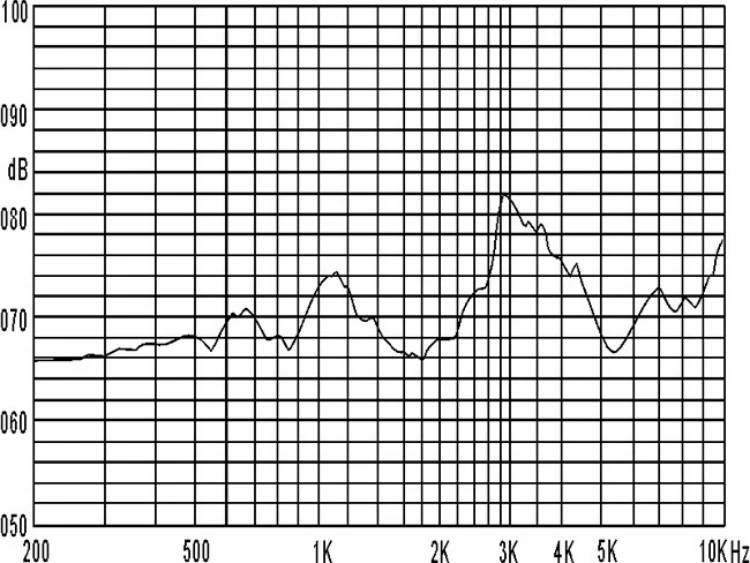

| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Passiivinen sähkömagneettinen summeri | --- |
| Nimellisjännite | 3Vo-p | Resonanssitaajuuden referenssi |
| Käyttöjännite | 2-5Vo-s | Ajosignaalin huippu |
| Nimellisvirta | Max. 80mA | 2731 Hz, 50 % käyttö, 3Vo-p neliöaalto |
| Äänenpainetaso | Min. 70dB | 2731 Hz:llä, 50 % käyttö, 3Vo-p, 10cm |
| Kelan vastus | 16 ± 3Ω | --- |
| Resonanssitaajuus | 2731 Hz | Nimellisjännitteellä |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | --- |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | --- |
| Nettopaino | Noin 0,5 g | --- |
| Asunnon materiaali | Musta Noryl | --- |
| Ympäristönsuojelu | RoHS | --- |

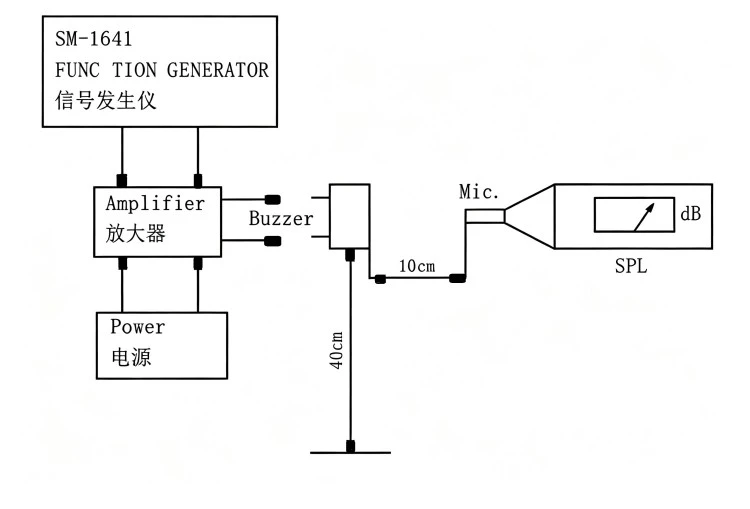

Vakiotestiolosuhteet: Lämpötila 25±3 ℃, Kosteus 60±10 % R.H., Paine 860-1060hPa
Kannettavat lääketieteelliset laitteet ja terveysmonitorit, jotka vaativat pienikokoisia äänihälytyksiä akkukäyttöisissä koteloissa
Älykodin anturit ja IoT-yhdyskäytävät rajoitetuilla PCB-kiinteistöillä äänipalautekomponenteille
Kädessä pidettävät instrumentit ja mittarit toiminnan vahvistusääniä varten
Puettavat elektroniikka- ja kuntomittarit, joissa komponenttien korkeutta ja painoa rajoitetaan
Pienikokoiset ohjauspaneelit keittiö- ja kodinkoneisiin ajastin- ja hälytystoimintoihin
POS-päätteet ja maksulaitteet tapahtuman tilan merkkiääntä varten
| Suunnitteluvaatimus | HN-6535 etu |
| Tilarajoitteiset piirilevyasettelut | 6,5 mm × 3,5 mm SMD-jalanjälki minimoi levyn pinta-alan kulutuksen |
| Pienjännitejärjestelmän integrointi | 3Vo-p-luokitus 2-5Vo-p-alueella 3,3V/5V logiikkayhteensopivuus |
| Suuri volyymi automatisoitu kokoonpano | Pinta-asennuspaketti, joka on yhteensopiva tavallisten pick-and-place- ja reflow-prosessien kanssa |
| Pienimassaiset sovellukset | Noin 0,5 g per yksikkö, sopii kannettaviin ja kädessä pidettäviin malleihin |
| Ympäristön noudattaminen | RoHS-yhteensopiva |
MEIDI valmistaa HN-6535:n laadunvalvontaprosesseilla, jotka kattavat saapuvan materiaalin tarkastuksen, prosessin sisäisen mittojen tarkistuksen ja lopullisen sähköisten parametrien testauksen. Normaalit testiolosuhteet pidetään 25 ± 3 ℃ lämpötilassa, 60 ± 10 % suhteellisessa kosteudessa ja 860-1060 hPa:n ilmanpaineessa mittausten tasaisen toistettavuuden varmistamiseksi.
Minkä tahansa seuraavista testeistä tuotteen tulee täyttää hyväksymiskriteerit: ei vikoja tai ulkonäön ja sähköisten ominaisuuksien huonontumista (paitsi SPL); SPL ei saa laskea enempää kuin 10 dB teknisissä tiedoissa määritellystä SPL:stä.
| Testikohde | Testiolosuhteet |
| Elämäntesti | 25±10 ℃, nimellisjännite, 1/2 resonanssitaajuuden neliöaalto, 96 tuntia |
| Korkean lämpötilan testi | +80℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Matalan lämpötilan testi | -30 ℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Kosteustesti | +40±3℃, 90–95 % RH, 48 tuntia, palautua huoneenlämmössä 6 tuntia ennen testausta |
| Lämpöshokkitesti | 70 ℃ 2 tuntia → -20 ℃ 2 tuntia (1 jakso), 1 tunnin väli jaksojen välillä, yhteensä 10 jaksoa |
| Pudotustesti | Vakiopakkaus, kaikki 6 pintaa ja 3 reunaa, pudotetaan 1,2 metrin korkeudesta paksulle puulevylle |
| Tärinätesti | 1000 sykliä/min, amplitudi 1,5 mm, 1 tunti per akseli, 3 akselia yhteensä |
Varoitus: Vältä vieraiden aineiden pääsyä tuotteeseen, mukaan lukien magneettiset materiaalit, vesiliukoiset materiaalit ja syövyttävät kaasut, koska ne vaikuttavat tuotteen sähköiseen suorituskykyyn.
1. Mitä juotosprosessia suositellaan HN-6535 SMD-summerille?
Ota yhteyttä MEIDiin saadaksesi suositellun reflow-juotosprofiilin. Musta Noryl-kotelo on yhteensopiva tavallisten pinta-asennusprosessien kanssa.
2. Voidaanko HN-6535 ohjata suoraan mikro-ohjaimen GPIO-nastasta?

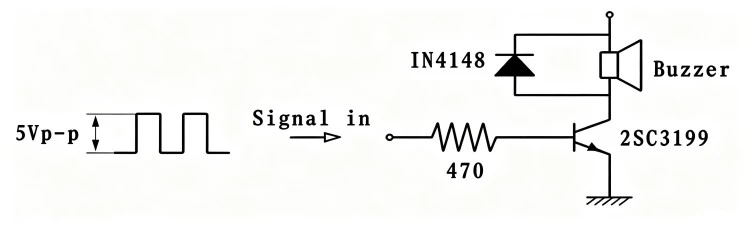

16Ω kela kuluttaa enintään 80mA jännitteellä 3Vo-p. Varmista, että mikro-ohjaimesi GPIO pystyy syöttämään tai laskemaan tätä virtaa jatkuvasti. Jos GPIO-virtaluokitus ei ole riittävä, käytä matalan puolen NPN- tai MOSFET-kytkintä, jossa on virtaa rajoittava vastus.
3. Mitä tapahtuu, jos summeria käytetään muulla taajuudella kuin 2731 Hz?
Äänenpainetaso laskee, kun ajetaan irtiresonanssista. Yhdenmukaista Min. 70 dB:n lähtö, taajuusmuuttaja 2731 Hz:llä 50 %:n käyttösuhteella kanttiaaltotaajuudella 3Vo-p. Toiminta kaukana resonanssista voi heikentää huomattavasti äänitehoa.
4. Soveltuuko HN-6535 jatkuvaan äänentuotantosovelluksiin?
Käyttöikätesti edellyttää 96 tunnin jatkuvaa käyttöä nimellisjännitteellä ja resonanssitaajuudella. Jos sovelluksissa tarvitaan pidempiä jatkuvaa käyttöaikaa, ota yhteyttä MEIDI:iin saadaksesi käyttösykliäsi ja ympäristöolosuhteitasi koskevia luotettavuustietoja.
5. Onko saatavana vaihtoehtoisia pakkauskokoja samalla 2731 Hz:n resonanssitaajuudella?
Ota yhteyttä MEIDIn teknisiin tiedusteluihin koskien vaihtoehtoisia muototekijöitä ja kelakokoonpanoja sähkömagneettisen passiivisen summerin tuotevalikoimassa.
Ota yhteyttä MEIDI-sovellussuunnitteluun teknisten tietolehtien, uudelleenvirtausjuottoprofiilien, käyttöpiirin sovellushuomautuksia tai OEM-kokoonpanokeskusteluja varten.
| Tuote | Erittely |
| Tuotetyyppi | SÄHKÖMAGNEETTINEN SUMMERI |
| Määrä | Ota yhteyttä MEIDiin pakkaustietojen saamiseksi |
| Pakkauksen tilavuus | Ota yhteyttä MEIDiin pakkaustietojen saamiseksi |
