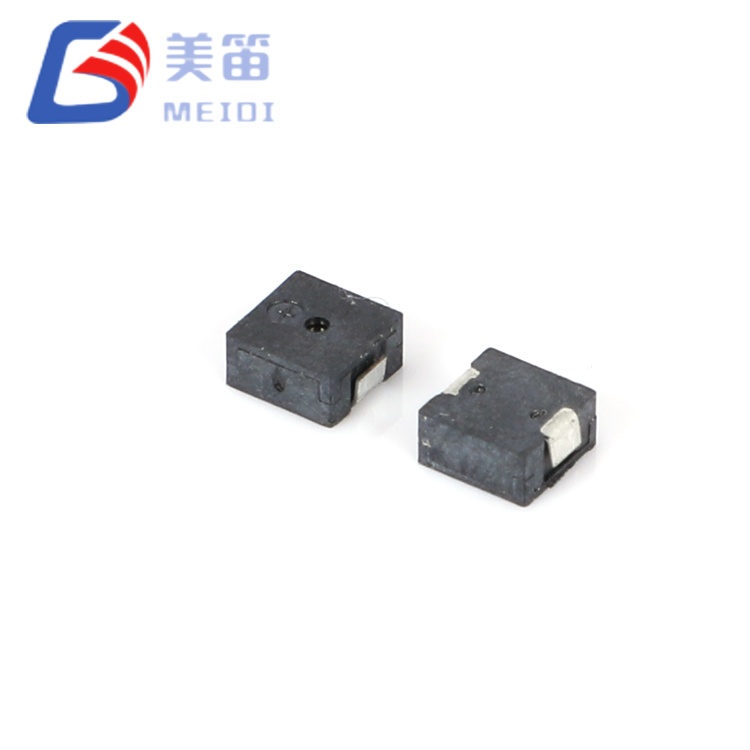

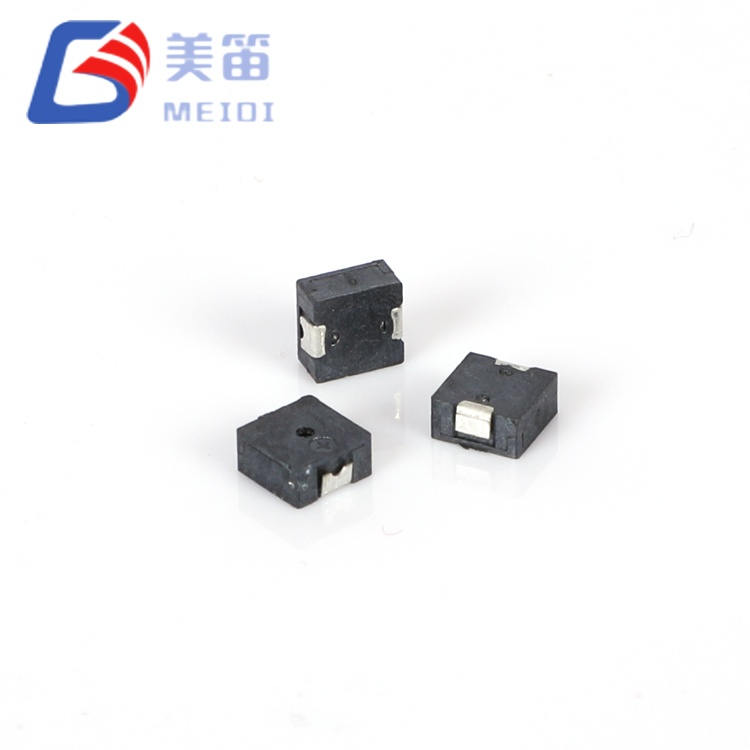

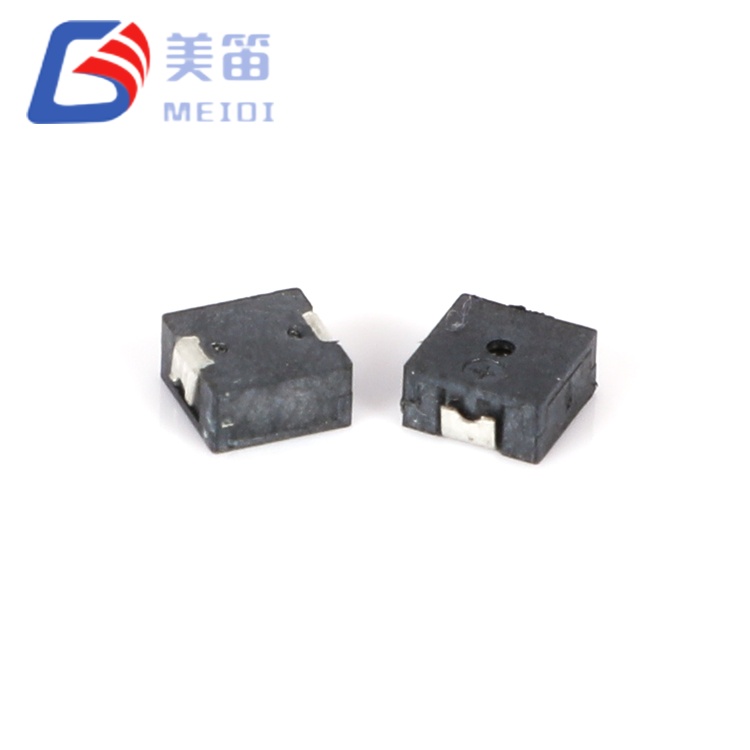

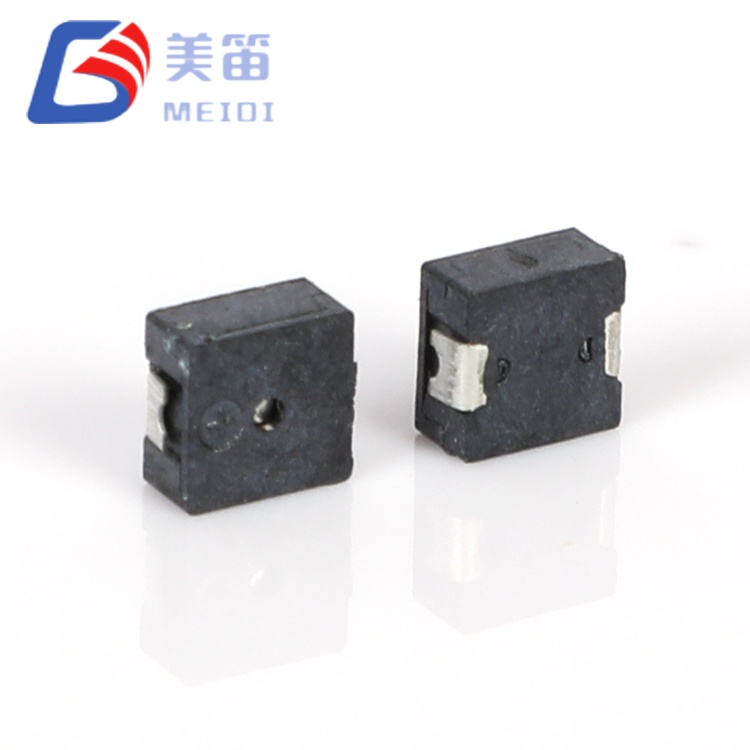

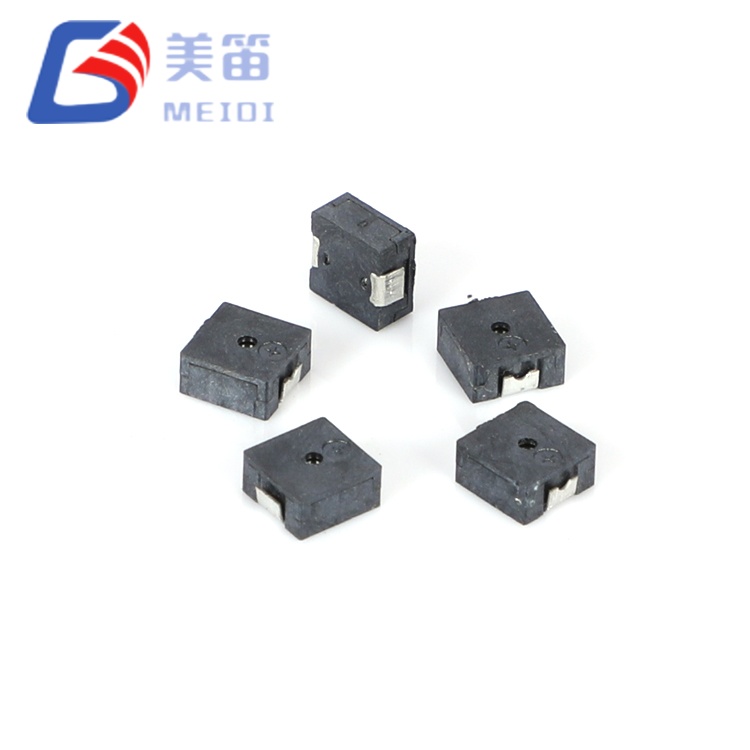

MLT-4020H on 4*4*2 mm:n SMD:n magneettinen passiivinen summeri, joka on suunniteltu suuritiheyksisiin piirilevykokoonpanoihin, joissa jokaisella neliömillimetrillä on merkitystä. Tämän komponentin kelan impedanssi on 12 ± 3 Ω ja resonanssitaajuus 4 000 ± 300 Hz, minkä ansiosta tämä komponentti tuottaa vähintään 65 dB äänenpainetason 10 cm:n etäisyydellä 3,0 V:n neliöaaltoherätyksessä, mutta se ei saa yli 80 mA – yhdistelmä, joka tekee siitä sopivan paristokäyttöisille lääkinnällisille instrumenteille, kannettaville antureille ja I-oT-antureille.
MEIDIn ISO-9001-sertifioidussa laitoksessa valmistettu MLT-4020H hyötyy automatisoiduista käämitys-, kokoonpano- ja testausprosesseista, jotka varmistavat tasaisen sähköisen ja akustisen suorituskyvyn tuotantomäärillä. Musta LCP-kotelo kestää tavallisia lyijyttömiä reflow-profiileja, joiden huippulämpötila on 255 °C, mikä mahdollistaa saumattoman integroinnin SMT-kokoonpanolinjoihin. Jokaiselle yksikölle suoritetaan 100 %:n impedanssi- ja taajuustarkistus. Eränäytetiedot vahvistavat, että äänenpainetasot ovat jatkuvasti yli 75 dB – mikä tarjoaa huomattavan marginaalin vähimmäismäärittelyyn nähden.
4*4*2mm SMD Magnetic Passive Buzzer on passiivinen sähkömagneettinen summeri, joka vaatii ulkoisen vaihtovirtalaitteen signaalin – tyypillisesti 4 kHz:n neliöaallon tai PWM-ulostulon mikro-ohjaimesta – äänihälytysten tuottamiseksi. Tämä arkkitehtuuri antaa suunnittelijoille täyden hallinnan äänitaajuudesta, toimintajaksosta ja kuviosarjoista, mikä mahdollistaa prioriteettikoodatut hälytykset, melodian luomisen ja äänenvoimakkuuden modulaation yksinkertaisilla ohjelmistosäädöillä.
4 kHz:n resonanssitaajuus kuuluu 2–4 kHz:n kaistalle, jossa ihmisen kuuloherkkyys on huipussaan, mikä varmistaa, että vaatimattomatkin SPL-tasot ovat havaittavissa tyypillisissä sisäympäristöissä. 12 Ω kelan impedanssi on valittu tarkoituksella mahdollistamaan suora käyttö tavallisista 3,3 V:n ja 5 V:n MCU GPIO -nastoista, mikä eliminoi ulkoisten transistoripuskureiden tai erillisen ohjainpiirin tarpeen monissa sovelluksissa – edellyttäen, että nasta voi saada ≤80 mA:n huippuvirran.
Huippukompakti 4,0 × 4,0 mm:n jalanjälki ja 2,0 mm:n profiilin korkeus on optimoitu korkeatiheyksisiin piirilevyasetteluihin, joissa pystysuora välys on rajoitettu. Vain 0,1 g:n komponenttien massalla on merkityksetön inertiakuormitus, mikä tekee siitä sopivan kannettaville ja puetettaville laitteille, jotka ovat alttiina iskuille ja tärinälle. LCP-kotelo tarjoaa mittavakauden koko -20 °C - +70 °C toiminta-alueella ja kestää uudelleenvirtausjuottamisen lämpörasitukset ilman muodonmuutoksia tai akustista heikkenemistä.
Erittäin pieni SMD-muotokerroin – 4,0 × 4,0 × 2,0 mm mahdollistaa integroinnin ahtaisiin malleihin akustisesta suorituskyvystä tinkimättä
Optimoitu 4 kHz resonanssitaajuus – keskitetty ihmiskorvan herkimmälle alueelle maksimaalisen koetun äänenvoimakkuuden saavuttamiseksi minimaalisella energiankulutuksella
Matalaimpedanssinen kela (12±3Ω) – helpottaa suoraa käyttöä pienjänniteliitäntöjen lähdöistä, mikä vähentää tuotemateriaalin kustannuksia ja piirin monimutkaisuutta
Leveä 2–4 V käyttöikkuna – yhteensopiva yksikennoisten Li-ion-, 3 V nappiparisto- ja tavallisten 3,3 V logiikkakiskojen kanssa
Korkean lämpötilan LCP-kotelo – kestää reflow-juottoprofiilit 255 °C:seen asti ja säilyttää mittavakauden -20 °C - +70 °C käyttöalueella
Uudelleenvirtaus- ja aaltojuottamisen yhteensopiva – tukee automatisoitua SMT-kokoonpanoa jopa kolmella reflow-kierroksella, mikä varmistaa valmistuksen joustavuuden
| Parametri | Arvo |
| Tuotetyyppi | Passiivinen sähkömagneettinen SMD-summeri |
| Nimellisjännite | 3,0 V (o-p) |
| Käyttöjännite | 2–4 V (o-p) |
| Äänilähtö 10 cm | ≥ 65 dB |
| Käyttövirta | ≤ 80 mA |
| Resonanssitaajuus | 4000 ± 300 Hz |
| Kelan vastus | 12 ± 3 Ω |
| Käyttölämpötila | -20 °C ~ +70 °C |
| Varastointilämpötila | -30 °C ~ +80 °C |

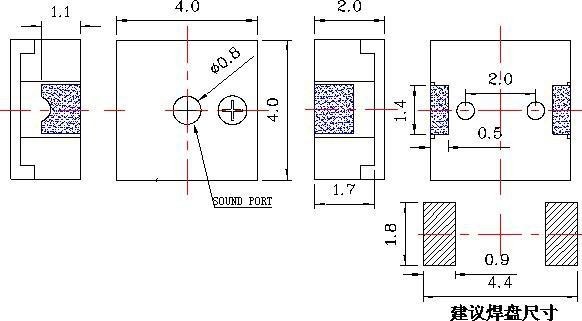

| Mitat (P × L × K) | 4,0 × 4,0 × 2,0 mm |
| Paino | 0,1 g |
| Asunnon materiaali | Musta LCP |
| Juotosmenetelmä (suositus) | Uudelleenvirtaus: 255 ± 5 °C, 3 s; Esilämmitä 180 °C, 40–70 s |
Puettavat terveysmonitorit – lääkitysmuistutukset ja tilahälytykset kompakteissa kuntoseurantalaitteissa ja älykelloissa, joissa PCB-alue on erittäin rajoitettu
IoT-anturisolmut – pienitehoinen akustinen palaute ympäristön valvontaan, älykkääseen maatalouteen ja kolikkokennoista tai energiankeräystä toimiviin omaisuuden seurantalaitteisiin
Kannettavat lääketieteelliset laitteet – glukoosimittareiden, pulssioksimetrien ja kädessä pidettävien diagnostisten instrumenttien vahvistusäänet, jotka vaativat kompakteja, luotettavia äänimerkkejä
Älykodin ohjauslaitteet – painikkeen painalluspalaute ja hälytysilmoitukset termostaateissa, älykytkimissä ja turvanäppäimistöissä, kun tilaa on rajoitetusti
Kulutuselektroniikkatarvikkeet – lataustila ja yhteyshälytykset TWS-kuulokkeiden koteloissa, virtapankeissa ja Bluetooth-tunnisteissa
Kevyet teolliset kädessä pidettävät laitteet – skannausvahvistus ja virhehälytykset pienikokoisissa viivakoodilukijaissa, kannettavissa RFID-lukijoissa ja mobiilitiedonkeruupäätteissä, jotka toimivat valvotuissa sisäympäristöissä
MLT-4020H tarjoaa mitatun äänenpainetason 75,6–79,7 dB (näytteen erätiedot), mikä ylittää huomattavasti 65 dB:n vähimmäisspesifikaation. Tämä suorituskyky, joka saavutetaan 4 mm:n neliöjalanjäljellä ja 2 mm:n korkeudella, johtuu optimoidusta kelakäämityksestä, magneettipiirin suunnittelusta ja kalvon virityksestä. 0,1 gramman painolla komponentti lisää mitättömän vähän massaa PCB:hen, mikä on tärkeä näkökohta puettavissa ja kannettavissa laitteissa, joissa painobudjetit ovat tiukasti hallinnassa.
12 Ω kelan resistanssi on valittu mahdollistamaan suora käyttö tavallisista GPIO-nastoista ilman ulkoista puskurointia, edellyttäen, että nasta voi saada ≤80 mA huippuvirran – ominaisuus, joka on yhteinen monille ARM Cortex‑M:ille ja muille pienitehoisille MCU:ille. 3,3 V:n jännitteellä toimivissa malleissa summeri pysyy 2–4 V:n toiminta-alueellaan ja tuottaa noin 85 % 3,0 V SPL:stä samalla kun se ottaa hieman pienempää virtaa. Tämä jännitteen joustavuus yksinkertaistaa virtalähteen suunnittelua, koska samaa komponenttia voidaan käyttää useissa tuoteversioissa eri logiikkajännitteillä.
Suunnittelijoille, joiden on täytettävä tiukat akustiset vaatimukset ahtaissa sovelluksissa, MLT-4020H tarjoaa validoidun ratkaisun, jossa on täydellinen tuotannon jäljitettävyys, dokumentoidut testitiedot ja yhteensopivuus standardien SMT-kokoonpanoprosessien kanssa.

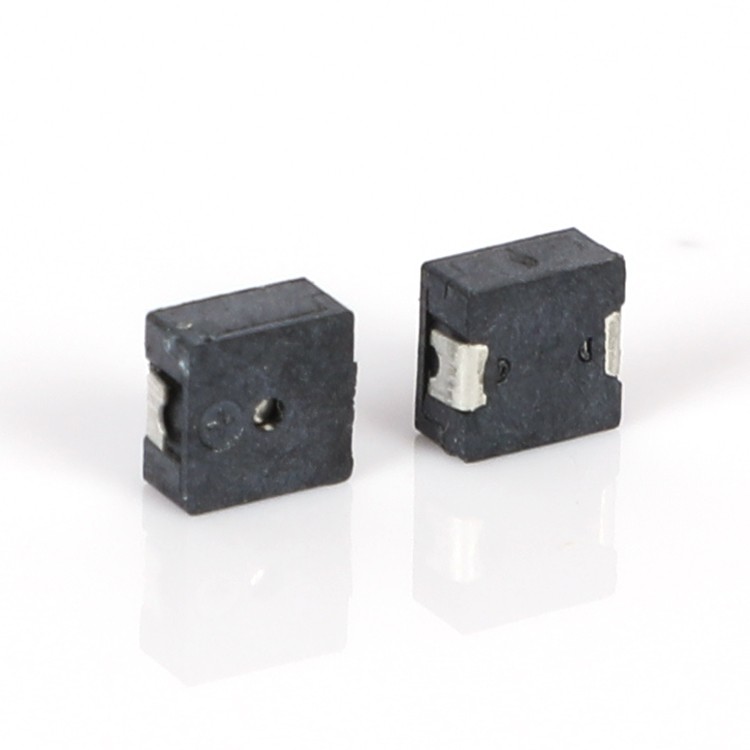

MEIDI valmistaa MLT-4020H:ta erityisillä SMD-kokoonpanolinjoilla, joissa on automaattinen kelan käämitys, juottaminen ja akustinen viritys. Jiangsun tehtaamme toimii ISO 9001:2015 -laatuhallinnan alaisuudessa, ja prosessin sisäiset tarkastukset kaikissa tuotantovaiheissa – materiaalitarkastuksesta lopulliseen toimintatestaukseen.
Jokaiselle tuotantoerälle tehdään kattava pätevyystestaus:
Akustinen tarkastus – 100 % SPL-mittaus nimellisjännitteellä; Eränäytetiedot osoittavat 75,6–79,7 dB, jatkuvasti yli 65 dB:n vähimmäisarvon
Taajuusstabiilisuus – tilastollinen näytteenotto taajuudella 4000Hz ±300Hz; tyypillinen mittausalue 3950-4050Hz
Kelan resistanssin seulonta – 12±3Ω tarkastus; mitatut arvot tyypillisesti 11,2-12,8Ω
Varastointi korkeissa lämpötiloissa – 48 tuntia +80±2℃; Parametrien täydellinen palautus 2 tunnin ympäristön stabiloinnin jälkeen
Varastointi matalassa lämpötilassa – 48 tuntia -30±2 ℃; vahvistettu aktivointi vähintään 2 V jännitteellä
Lämpösokkijaksot – 5 jaksoa välillä -30 ℃ - +80 ℃, 30 minuutin viive per äärimmäinen
Mekaanisen jännityksen validointi – sinimuotoinen värähtely (10–55 Hz, amplitudi 1,0 mm, XYZ-akselit, kumulatiivinen 0,5 tuntia) ja 75 cm:n vapaapudotus 10 mm:n kovapuulle (3 iskua)
Kosteudenkestävyys – 48 tuntia 50±5 ℃ / 90–95 % RH, jota seuraa 2 tunnin palautuminen ja sähköinen karakterisointi
Juotoksen lämmönkestävyys – 250±5 ℃ 10±0,5 sekuntia 2,0 mm:n rungon ja juotteen välisellä välyksellä, mikä varmistaa LCP-kotelon eheyden
Kaikki komponentit ovat RoHS- ja REACH-yhteensopivia. Kotelon eräkoodimerkinnät mahdollistavat täydellisen jäljitettävyyden valmistuspäivään, testiasiakirjoihin ja materiaalierään.
Kysymys 1: Vaatiiko MLT-4020H ulkoisen ohjainpiirin?
Kyllä. Passiivisena sähkömagneettisena summerina se vaatii ulkoisen AC-signaalin – tyypillisesti 4kHz:n neliöaallon tai PWM:n – äänen tuottamiseksi. Pelkästään tasaisen tasajännitteen käyttäminen ei tuota ääntä. Normaali mikro-ohjain GPIO, jossa on PWM-ominaisuus, riittää ohjaamaan tätä yksikköä, jos se voi tuottaa vähintään 80 mA huippuvirran. GPIO-rajoitetuissa malleissa voidaan lisätä pieni NPN-transistoripuskuri käsittelemään nykyistä kuormaa.
Q2: Mikä on suositeltu käyttöjännite ja signaalin muoto?
Nimellisjännite on 3,0 V (huipusta huippuun) ja toiminta-alue 2–4 V. 4 kHz:n neliöaalto 3,0 V:n jännitteellä tarjoaa optimaalisen äänilähdön. 12±3Ω impedanssi mahdollistaa suoran käytön useimmista 3,3 V MCU:n nastoista ilman lisävahvistusta edellyttäen, että nasta voi lähteä ≤80mA. 5 V järjestelmissä suositellaan sarjavastusta (47–100 Ω) virran rajoittamiseksi ja ylikuumenemisen estämiseksi, koska summeria ei ole mitoitettu jatkuvaan 5 V:n toimintaan.

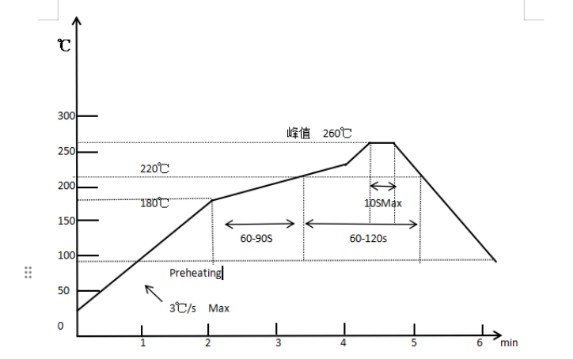

Q3: Onko MLT-4020H yhteensopiva tavallisten SMT-reflow-prosessien kanssa?
Kyllä. Musta LCP-kotelo on suunniteltu reflow-juottoon 255±5°C huippulämpötilassa 3 sekunnin ajan, 180°C:n esilämmitysvaiheessa 40–70 sekuntia. Jopa 3 uudelleenvirtausjaksoa sallitaan ilman suorituskyvyn heikkenemistä. Aaltojuotosta varten parametrit ovat 260°C 4–6 sekunnin ajan. Myös manuaalinen juottaminen 360°C:ssa 2–5 sekunnin ajan on tuettu. Noudata aina suositeltuja lämpötilaprofiileja välttääksesi kotelon muodonmuutoksia tai sisäisiä vaurioita.
Q4: Voidaanko äänen taajuutta säätää vai onko se kiinteä 4 kHz?
Vaikka resonanssitaajuus on mekaanisesti viritetty 4000±300Hz maksimiäänenpaineen saavuttamiseksi, summeri reagoi ohjaussignaaleihin laajemmalla taajuusalueella. Äänen tuotto kuitenkin heikkenee merkittävästi, kun se ajetaan kaukana resonanssista – noin 6 dB oktaavipoikkeamaa kohti. Vaihtuvaäänisovelluksissa suositellaan taajuusmodulaatiota noin 4 kHz (esim. 3,5–4,5 kHz) riittävän SPL:n ylläpitämiseksi ja sävyn vaihtelun saavuttamiseksi.
Q5: Onko mukautettuja eritelmiä saatavilla OEM-tilauksille?
Kyllä. MEIDI tukee OEM/ODM-räätälöintiä volyymitilauksille. Vaihtoehtoja ovat vaihtoehtoiset resonanssitaajuudet (2–6 kHz), mukautetut impedanssiarvot, erityiset kotelon värit ja muokatut akustisten porttien konfiguraatiot. Toimitusaika ja vähimmäistilausmäärät riippuvat räätälöinnin laajuudesta. Ota yhteyttä myyntitiimiimme keskustellaksesi erityisvaatimuksistasi, niin teemme toteutettavuusarvion ja tarjouksen.
Q6: Mikä on odotettu käyttöikä jatkuvassa käytössä 3 V jännitteellä?
Määritetty käyttöiän testiolosuhde on 96 tuntia 25±10 °C:ssa 1/2 käyttöjakson resonanssitaajuisella neliöaaltolla. Jatkuvaäänisovelluksiin MEIDI suosittelee käyttösuhteen rajoittamista 50 prosenttiin tai jaksoittaisen hälytyskuvion käyttöönottoa (esim. 1 sekunti päällä, 3 sekuntia pois päältä) patterin kuumenemisen vähentämiseksi ja komponenttien käyttöiän pidentämiseksi. Ota yhteyttä suunnittelutiimiimme saadaksesi käyttöiän arvioita tietyissä käyttöolosuhteissa.
Ota yhteyttä MEIDIn tekniseen tukeen teknisten tietojen, viitesuunnitelmien, ohjainpiiriesimerkkien tai volyymihinnoittelun saamiseksi. Tarjoamme ilmaisia suunnittelunäytteitä päteville projekteille ja responsiivista sovellusapua integroinnin tehostamiseksi.
Sovellussuunnittelutiimimme vastaa tavallisesti yhden arkipäivän kuluessa piirilevyn jalanjäljesuosituksiin, profiilien uudelleenjuoksuohjeisiin ja tuotevaatimustesi mukaiseen suunnittelutukeen.
