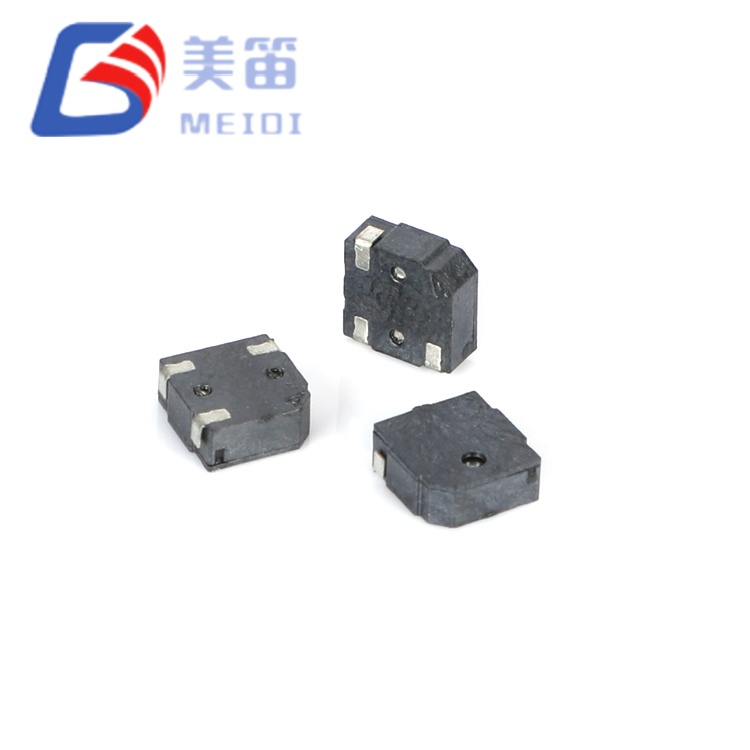

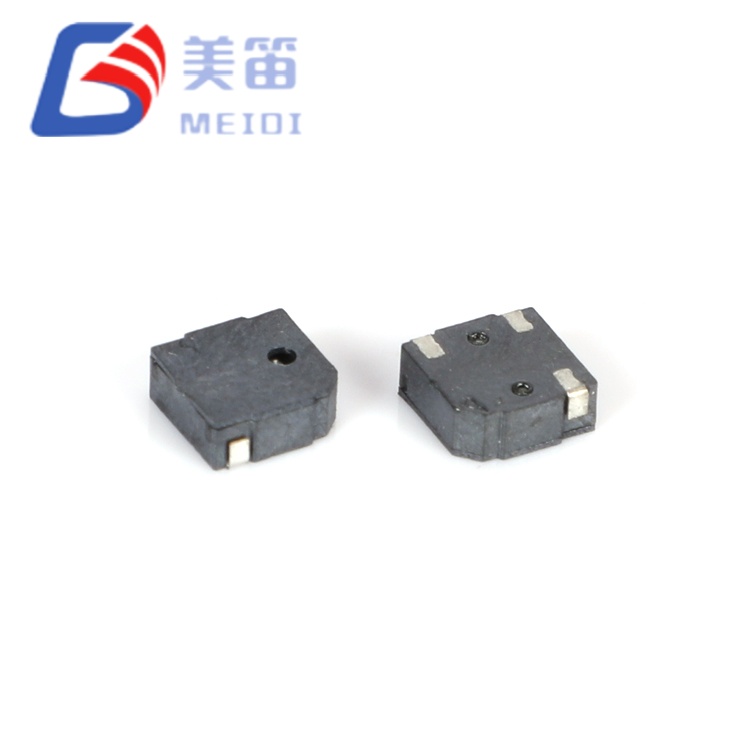

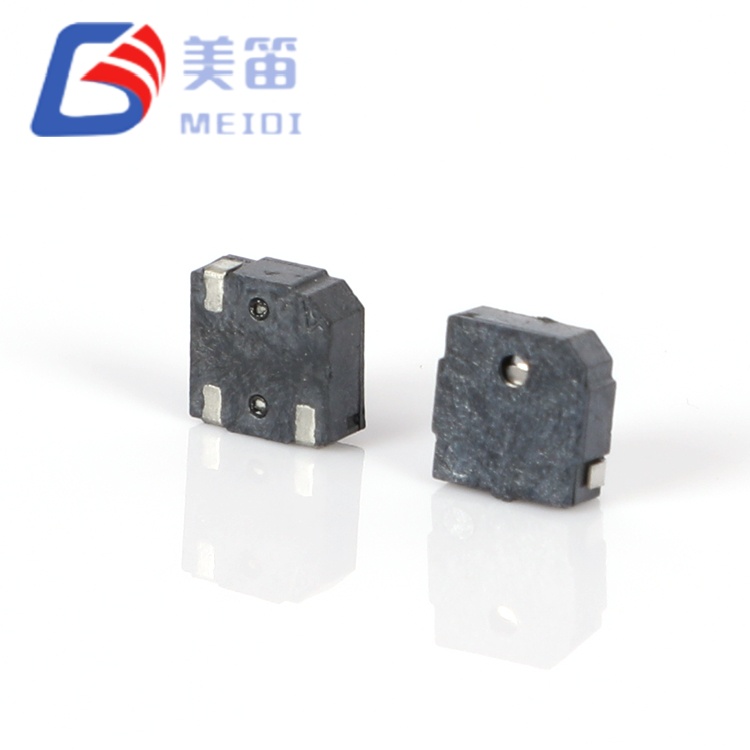

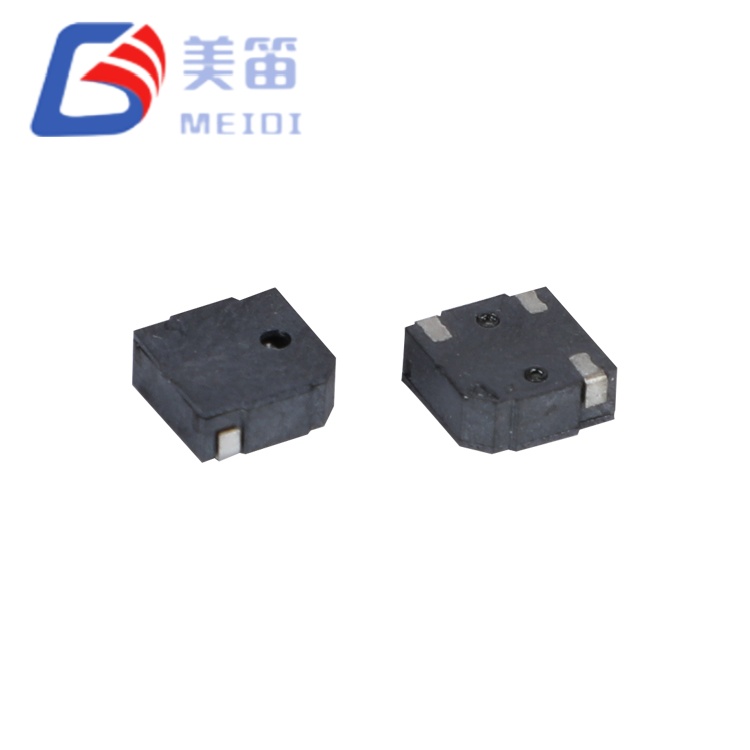

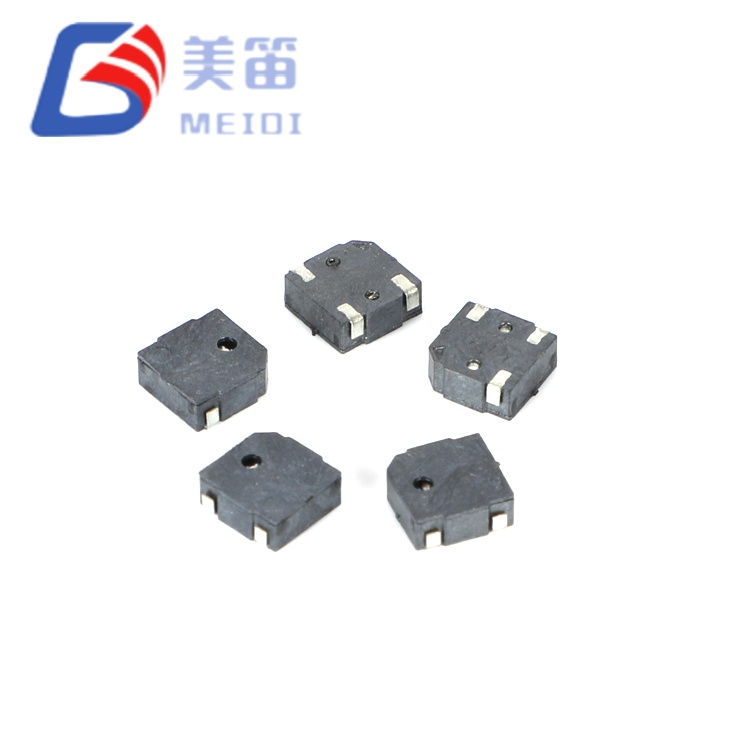

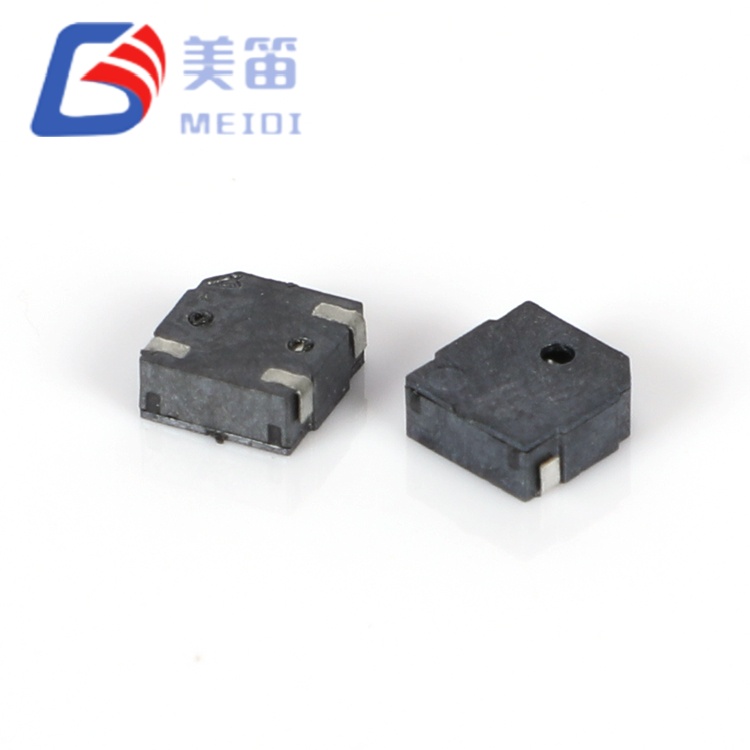

MLT-5020 on 5*5*2 mm:n SMD-magneettinen passiivinen summeri, joka tuottaa vähintään 80 dB äänenpaineen 10 cm:n etäisyydellä 3,0 V:n taajuusmuuttajasta. Tämä 5 mm:n komponentti tarjoaa 15 dB:n akustisen edun 4 mm:n vaihtoehtoihin verrattuna säilyttäen samalla SMD-kokoonpanon yhteensopivuuden, mikä tekee siitä sopivan sovelluksiin, joissa äänihälytysten on kilpailtava kohtuullisen ympäristön melun kanssa – mukaan lukien teollisuuden ohjauspaneelit, turvajärjestelmät ja kannettavat lääketieteelliset instrumentit.
MEIDI:n Jiangsun maakunnassa valmistamassa MLT-5020:ssa on 12±3 Ω käämi ja 4000 Hz resonanssitaajuus, ja se jakaa sähköiset ominaisuudet pienempien muunnelmien kanssa yhtenäisen käyttöpiirin suunnittelua varten. Musta LCP-kotelo tukee lyijytöntä uudelleenvirtausta 255 °C:n huippulämpötilassa, mikä mahdollistaa automaattisen SMT-kokoonpanon. Eränäytevarmennus osoittaa SPL-arvot vaihtelevan välillä 84,6 dB - 87,1 dB, mikä tarjoaa reilun marginaalin vähimmäismäärittelyn yläpuolelle.
5*5*2 mm:n magneettinen passiivinen SMD-summeri vastaa yleiseen tekniseen kompromissiin: riittävän akustisen tehon saavuttamiseen sitoutumatta läpivientireikien komponentteihin tai ylisuuriin SMD-paketteihin. Sen 5 mm:n neliöjalanjälki vie 56 % enemmän levyalaa kuin 4 mm:n versiot, mutta se lisää 15 dB äänenpainetta – havaittavissa oleva äänenvoimakkuuden kaksinkertaistuminen, mikä parantaa merkittävästi hälytyksen kuuluvuutta todellisissa olosuhteissa. Tämä tekee siitä ensisijaisen valinnan, kun piirilevytila mahdollistaa hieman suuremman jalanjäljen ja akustisesta suorituskyvystä ei voida neuvotella.
Passiivisen aseman arkkitehtuuri vaatii ulkoisen AC-virityksen – tyypillisesti 4 kHz:n neliöaallon mikro-ohjaimen PWM-lähdöstä. Tämä suunnitteluvaihtoehto antaa laiteohjelmistosuunnittelijoille täyden hallinnan hälytysmalleista, taajuusmodulaatiosta ja käyttöjaksoperusteisesta äänenvoimakkuuden skaalauksesta. 12 Ω kelan impedanssi mahdollistaa suoran kytkennän tavallisiin 3,3 V ja 5 V GPIO-nastoihin useimmissa sovelluksissa, mikä eliminoi erillisten ohjainpiirien tarpeen ja pienentää järjestelmän kokonaiskustannuksia.
4000 Hz:n resonanssitaajuus on ihmisen kuuloherkkyysalueen (2–4 kHz) yläosassa ja tuottaa äänen, joka pysyy havaittavissa jopa ympäristöissä, joissa on merkittävää LVI-, tietojenkäsittely- tai konemelua. 2,0 mm:n profiilin korkeus ja neliömäinen tyynyn geometria takaavat vakaan mekaanisen asennuksen ja johdonmukaisen juotosliitoksen muodostuksen sulatuskäsittelyn aikana.
Parannettu akustinen lähtö – 5,0 × 5,0 mm:n jalanjälki tuottaa ≥80 dB SPL:n, mikä antaa selkeät äänihälytykset kohtalaisen meluisissa ympäristöissä
4 kHz:n resonanssitaajuus – mekaanisesti viritetty 4000±300 Hz:iin, linjassa ihmisen kuuloherkkyyden huipputason kanssa maksimaalisen koetun äänenvoimakkuuden saavuttamiseksi
MCU-yhteensopiva impedanssi – 12±3Ω kelavastus mahdollistaa suoran ohjauksen tavallisista mikro-ohjaimen GPIO-nastoista ilman ulkoista puskurointia
Yhteensopivuus 2–4 V syöttöjännitteellä – tukee yksikennoisia Li-ion-, 3 V nappiparisto- ja 3,3 V logiikkakiskokokoonpanoja
LCP-kotelo SMT-käsittelyyn – musta nestekidepolymeerirakenne, joka on mitoitettu 255 °C:n uudelleenvirtaushuippuun ja vakaa toiminta -20 °C - +70 °C
Valmistusvalmis muotoilu – yhteensopiva standardien lyijyttömän reflow-profiilien kanssa ja tukee jopa 3 juotoskulkua suuria tuotantomääriä varten
| Parametri | Arvo |
| Tuotetyyppi | Passiivinen sähkömagneettinen SMD-summeri |
| Nimellisjännite | 3,0 V (o-p) |
| Käyttöjännite | 2–4 V (o-p) |
| Äänilähtö 10 cm | ≥ 80 dB |
| Käyttövirta | ≤ 100 mA |
| Resonanssitaajuus | 4000 ± 300 Hz |
| Kelan vastus | 12 ± 3 Ω |
| Käyttölämpötila | -20 °C ~ +70 °C |
| Varastointilämpötila | -30 °C ~ +80 °C |

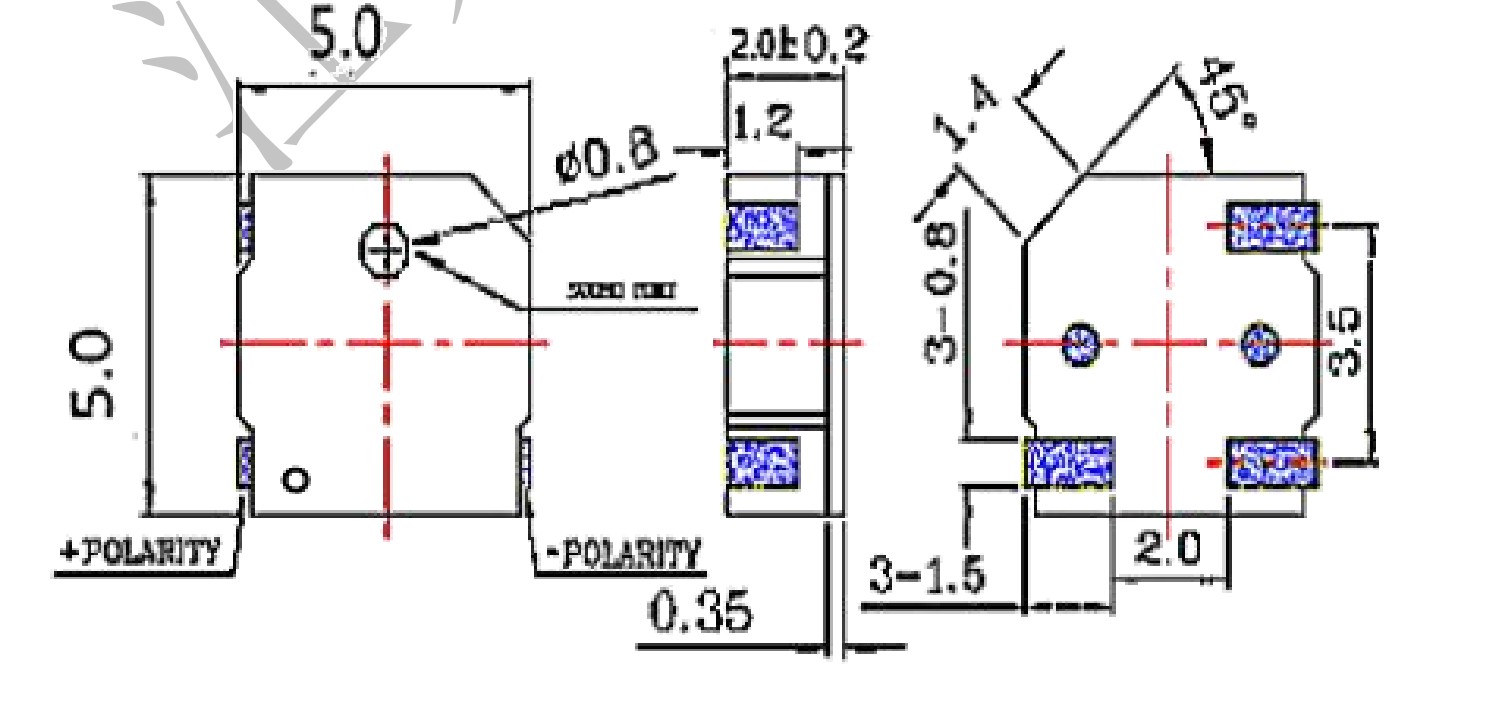

| Mitat (P × L × K) | 5,0 × 5,0 × 2,0 mm |
| Paino | 0,1 g |
| Asunnon materiaali | Musta LCP |
| Juotosmenetelmä (suositus) | Uudelleenvirtaus: 255 ± 5 °C, 3 s; Esilämmitä 180 °C, 40–70 s |
Teollisuuden ohjauslaitteet – vikailmoitus- ja syklin päättymisäänet PLC:issä, ohjauspaneeleissa ja prosessinvalvonta-asemissa
Fyysiset pääsyjärjestelmät – näppäimistöpalaute ja tunkeutumishälytykset kortinlukijoissa, elektronisissa lukoissa ja kehäntunnistuspaneeleissa
Kodin automaatiolaitteet – tilailmoitukset ja varoitusäänet älytermostaateissa, valaistuksen ohjaimissa ja turvakeskittimissä
Kädessä pidettävät diagnostiikkatyökalut – testaa valmiit signaalit ja virhehälytykset kannettavissa glukoosimittareissa, pulssioksimetreissä ja elintoimintojen mittauslaitteissa
Kannettavat tehotarvikkeet – lataustilan ja yhteyden ilmaisimet virtapankeissa, langattomissa latausalustaissa ja akuissa
Ajoneuvon sisäelektroniikka – turvavyömuistutukset, oven tilaäänet ja kojelaudan varoitusäänet autosovelluksissa

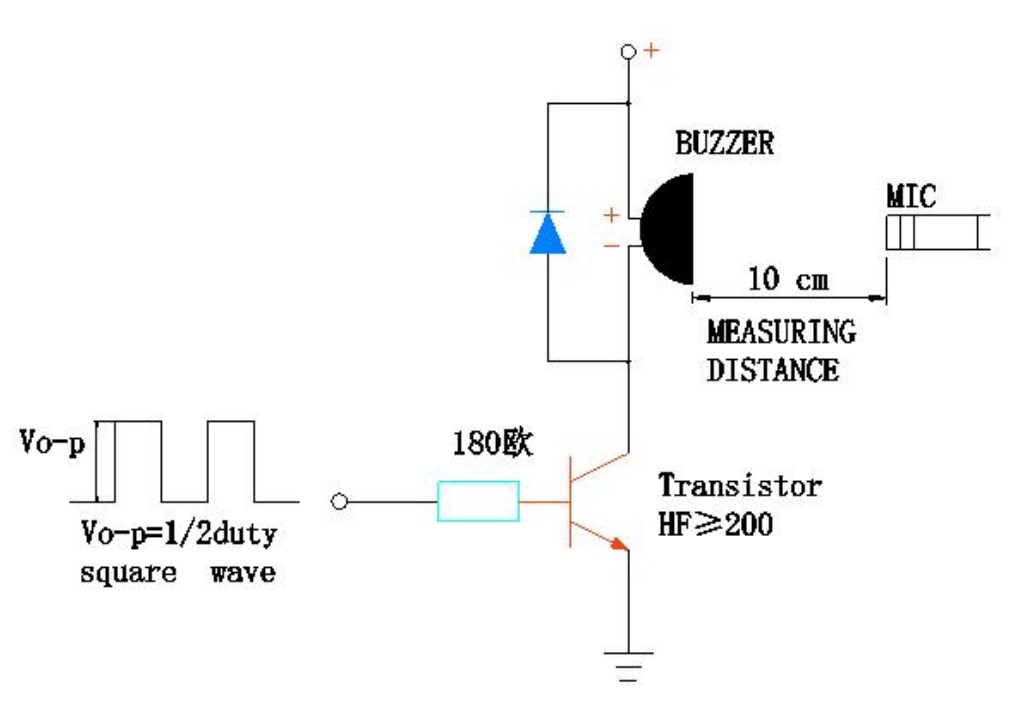

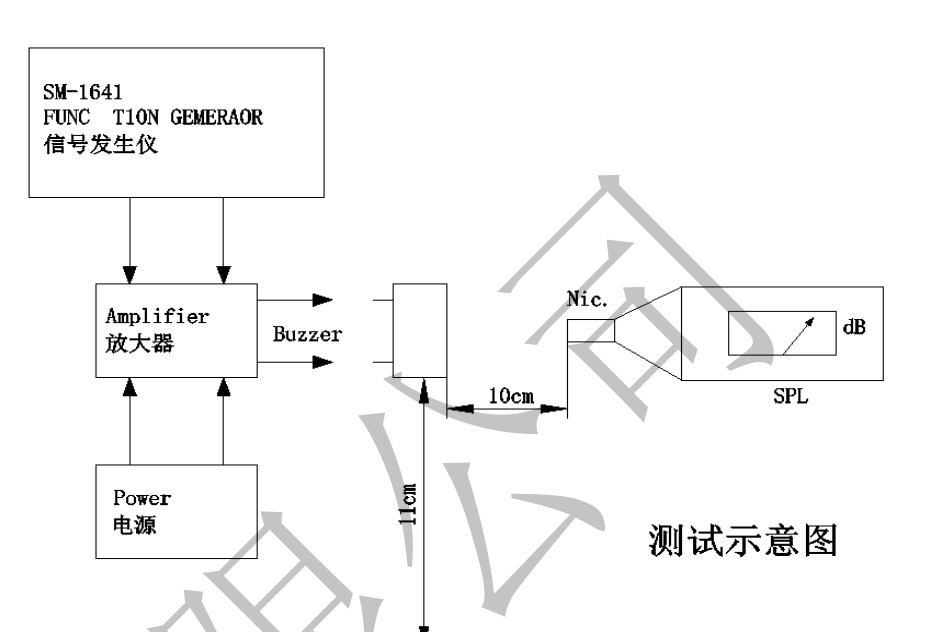

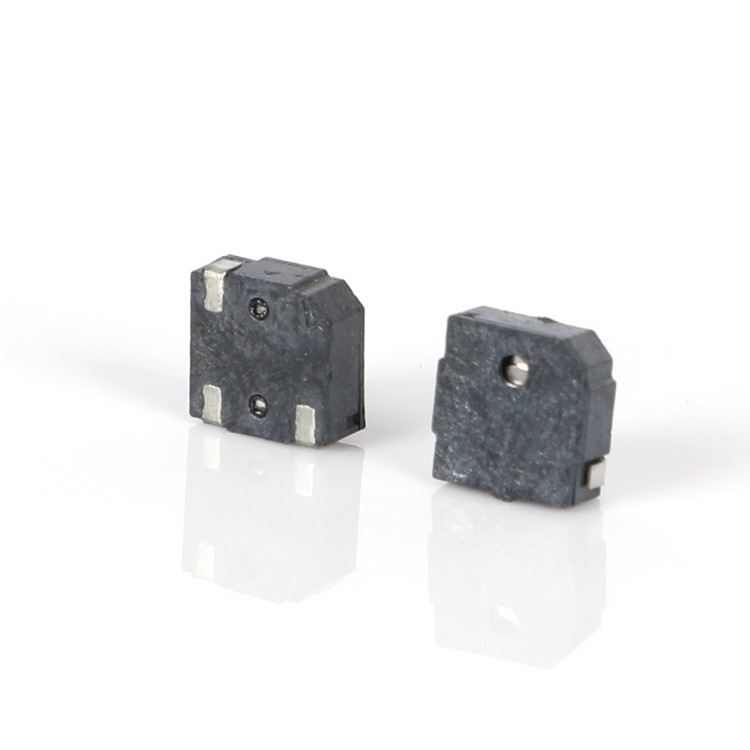

Tuotannon varmistustiedot edustavasta erästä (n=10) standardoiduissa olosuhteissa (3,0 V neliöaalto, 4 kHz, 50 %:n käyttösuhde, 10 cm:n vapaan kentän mittaus) osoittavat seuraavan suorituskyvyn jakautumisen:
| Parametri | Min | Max | Tarkoittaa |
| Äänenpainetaso | 84,6 dB | 87,1 dB | 85,8 dB |
| Käyttövirta | 85,4 mA | 88,1 mA | 86,7 mA |
| Kelan vastus | 11,4 Ω | 12,6 Ω | 12,0 Ω |
Nämä luvut osoittavat tasaisen valmistuslaadun ja tarjoavat insinööreille luotettavat suunnitteluparametrit. SPL-marginaali yli 80 dB:n (noin 4,6–7,1 dB) ottaa huomioon jännitteen vaihtelut, akustiset esteet ja komponenttien ikääntymisen tuotteen koko elinkaaren ajan.
MEIDI valmistaa MLT-5020:n käyttämällä automatisoituja SMD-kokoonpanolinjoja, joissa on integroitu kelakäämitys, juottaminen ja akustinen kalibrointi. Jiangsun tuotantolaitoksellamme on ISO 9001:2015 -sertifikaatti, ja jokaisessa tuotantovaiheessa sovelletaan tilastollista prosessinhallintaa.
Jokainen valmistuserä käy läpi seuraavat kelpuutusmenettelyt:
Sähköinen karakterisointi – kelan resistanssin (12±3Ω) ja käyttövirran (≤100mA) 100 % tarkastus nimellisolosuhteissa

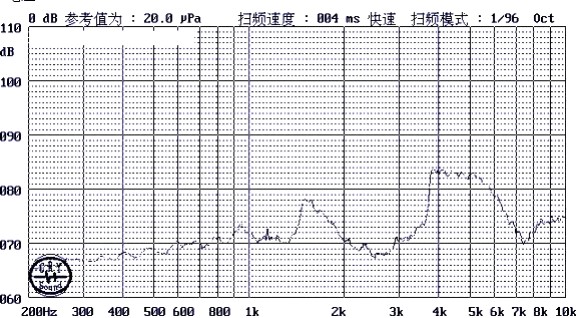

Akustinen validointi – tilastollinen näytteenotto vahvistaa SPL:n ≥80dB 10 cm:n kohdalla; tyypilliset tulokset vaihtelevat välillä 84,6 dB - 87,1 dB
Taajuusseulonta – resonanssitaajuus mitattuna 4000±300Hz; tuotantonäytteet klusterit välillä 3950Hz ja 4050Hz
Lämpöaltistuksen testaus – 48 tunnin varastointi +80°C:ssa ja parametrien täydellinen palautuminen ympäristön stabiloitumisen jälkeen ja 48 tunnin varastointi -30°C:ssa todistetulla kylmäkäynnistyksen aktivoinnilla
Lämpötilavaihtelu – 5 siirtymää välillä -30°C ja +80°C 30 minuutin viivytysjaksoilla kussakin ääripisteessä
Mekaaninen eheys – tärinätestaus (10–55 Hz, amplitudi 1,0 mm, XYZ-akselit, yhteensä 0,5 tuntia) ja 75 cm:n pudotustesti 10 mm:n kovapuulle (3 iskua)
Kosteusaltistus – 48 tuntia 50 °C:ssa / 95 % suhteellisessa kosteudessa myöhemmän sähköisen tarkastuksen kanssa
Juotosprosessin validointi – lämmönkestävyys todennettu 250 °C:ssa 10 sekunnin ajan 2,0 mm:n rungon ja juotteen välisellä välyksellä
RoHS- ja REACH-vaatimustenmukaisuusasiakirjat ovat saatavilla pyynnöstä. Kotelon erätunnistekoodit mahdollistavat täydellisen jäljitettävyyden valmistuspäivään, testituloksiin ja raaka-ainetodistuksiin.
K1: Voiko MLT-5020 toimia suoraan 3,3 V:n mikro-ohjaimen nastasta?
Kyllä, jos GPIO-nasta voi tuottaa vähintään 100 mA huippuvirran. Monet ARM Cortex-M:t ja vastaavat MCU:t tarjoavat tämän ominaisuuden erityisten korkean taajuusmuuttajien nastajen tai useiden lähtöjen rinnakkaisasennon kautta. Mikro-ohjaimille, joilla on rajoitettu virtalähde, yksinkertainen NPN-transistoripuskuri (esim. 2N3904), jossa on 1 kΩ kantavastus, on kustannustehokas ratkaisu. Tarkista aina tietty GPIO-virtaominaisuus MCU-tietolomakkeesta ennen suunnittelun viimeistelyä.
Kysymys 2: Mikä on optimaalinen ohjaussignaali maksimaaliselle akustiselle ulostulolle?
Neliöaalto 4000 Hz:llä 50 %:n käyttösuhteella ja 3,0 V:n amplitudilla tuottaa korkeimman SPL:n. Nopeat jännitteensiirrot maksimoivat kelan virran ja kalvon siirtymän. Pienemmät käyttöjaksot (esim. 25 % tai 75 %) vähentävät keskimääräistä tehoa ja vähentävät siten SPL:tä noin 3–6 dB. Äänenvoimakkuuden säädettävillä hälytyksillä käyttöjaksomodulaatio tarjoaa yksinkertaisen tavan muuttaa koettua äänenvoimakkuutta taajuutta muuttamatta.
Q3: Onko MLT-5020 yhteensopiva 5 V:n logiikkajärjestelmien kanssa?
MLT-5020 on mitoitettu 2–4 V:n toimintaan. Jatkuva 5 V:n jännitteen käyttäminen vaarantaa kelan ylikuumenemisen ja voi ylittää maksimivirran määrityksen. 5 V järjestelmissä lisää sarjavastus (47–100 Ω) rajoittaaksesi virran arvoon ≤ 100 mA. Vaihtoehtoisesti voit käyttää jännitteenjakajaa tai 3,3 V:n säädintä, joka on omistettu summeripiirille. MEIDI tarjoaa myös 5 V:n mitoitettuja variantteja samalla jalanjäljellä – ota yhteyttä suunnittelutiimiimme valintaohjeita varten.
Q4: Miten MLT-5020 on käytännössä verrattuna 4 mm:n MLT-4020H:hen?
Molemmilla komponenteilla on samat sähköiset parametrit (12Ω, 2–4V, 4kHz), mikä mahdollistaa saman käyttöpiirin ja laiteohjelmiston. MLT-5020 tarjoaa noin 15 dB korkeamman SPL:n (≥80 dB vs. ≥ 65 dB) 1 mm suuremmalla jalanjäljillä (5 mm vs. 4 mm neliö). Päätös on suoraviivainen: valitse MLT-4020H, kun piirilevytila on erittäin rajallinen ja SPL-vaatimukset vaatimattomat; Valitse MLT-5020, kun kuuluvuus on kriittinen ja kortin pinta-ala mahdollistaa suuremman jalanjäljen.
Q5: Mitä mukautusvaihtoehtoja on saatavilla OEM-volyymitilauksille?
MEIDI tarjoaa useita räätälöintipolkuja hyväksytyille projekteille: vaihtoehtoiset resonanssitaajuudet (2,7 kHz, 3,0 kHz tai 5,0 kHz), mukautetut kelan impedanssiarvot, erikoiskotelon värit tuotemerkkien erottamiseen ja muokatut nauha- ja kelapakkauskokoonpanot. Minimitilausmäärät ja toimitusajat vaihtelevat räätälöinnin mukaan. Ota yhteyttä OEM-tukitiimiimme ja kysy tarpeistasi toteutettavuusarvioinnin ja tarjouksen saamiseksi.
Q6: Mikä on odotettu käyttöikä jatkuvassa käytössä?
Vakiopätevyys sisältää 96 tuntia jatkuvaa käyttöä 25 °C:ssa 50 %:n käyttösuhteen neliöaallon kanssa. MEIDI suosittelee rajoittamattomissa jatkuvassa äänisovelluksissa käyttösuhteen rajoittamista 50 prosenttiin tai jaksoittaisten sammutusjaksojen käyttöönottoa patterin lämmityksen vähentämiseksi. Laajennetun käyttöiän testaustiedot ovat saatavilla pyynnöstä erityisiä käyttöolosuhteita varten – ota yhteyttä sovellussuunnittelutiimiimme ja kerro tavoitteesi käyttöjakso ja ympäristön lämpötilaprofiili.
Täydellisen teknisen dokumentaation, referenssiohjainpiirejä, piirilevysuosituksia tai volyymihinnoittelua varten ota yhteyttä MEIDI Engineering Supportiin. Teknisiä näytteitä on saatavilla päteviin kehitysprojekteihin.
Sovellussuunnittelutiimimme vastaa tavallisesti yhden arkipäivän kuluessa profiilin uudelleenjärjestelyohjeiden, akustisten integrointihuomautuksen ja tuotevaatimustesi mukaan räätälöidyn suunnittelutuen avulla.
