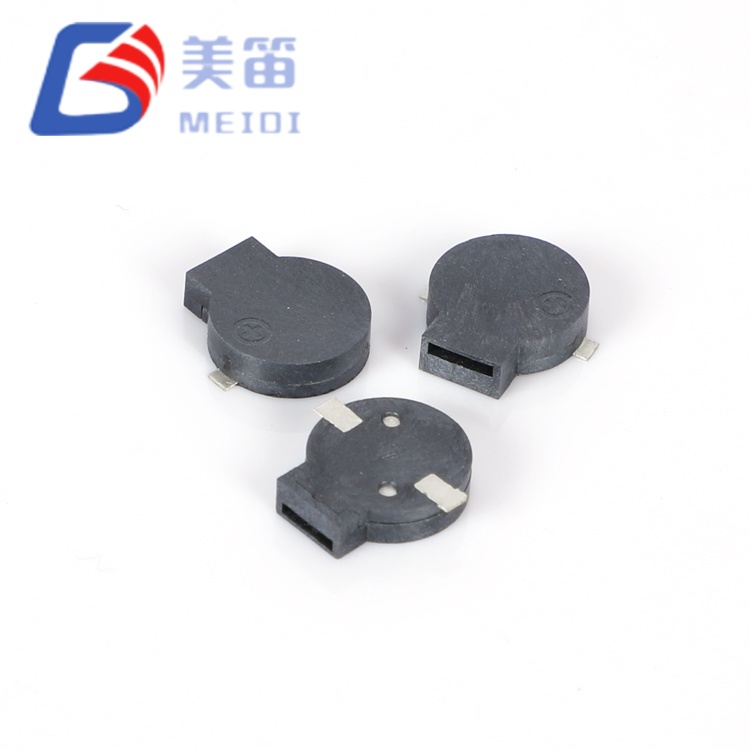

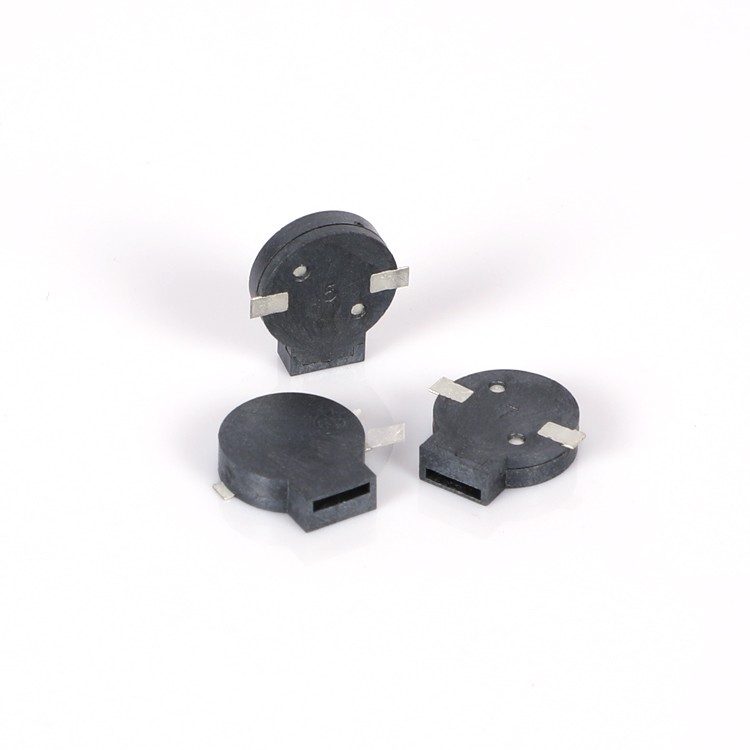

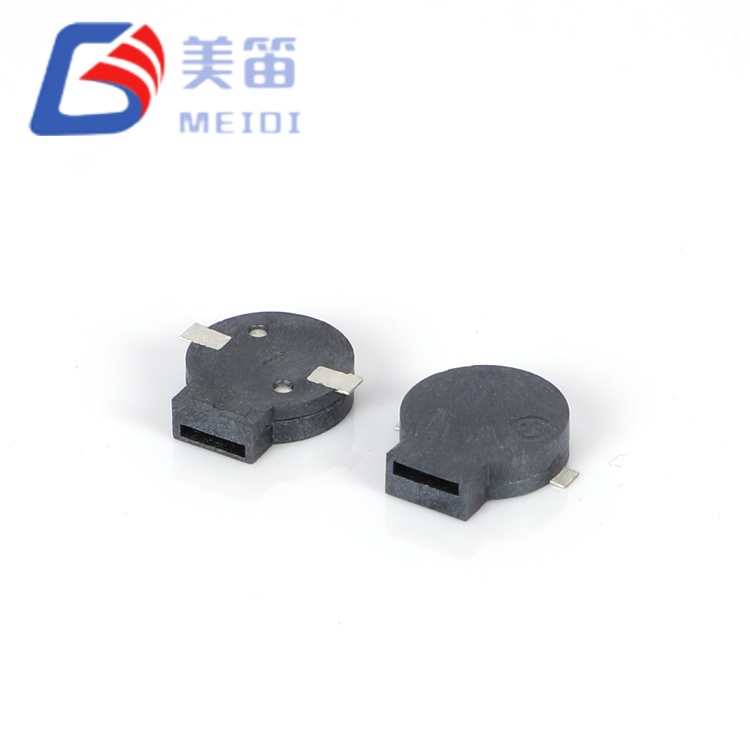

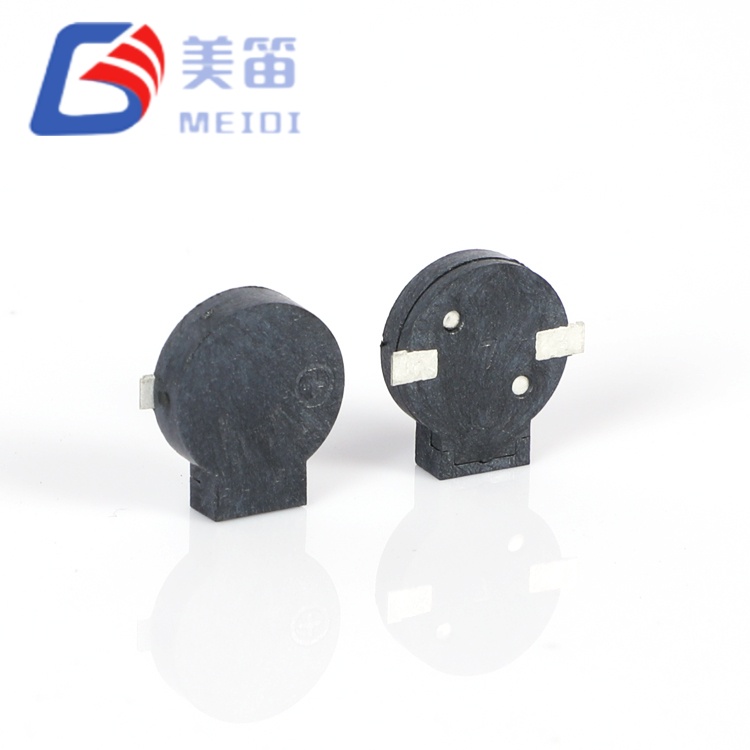

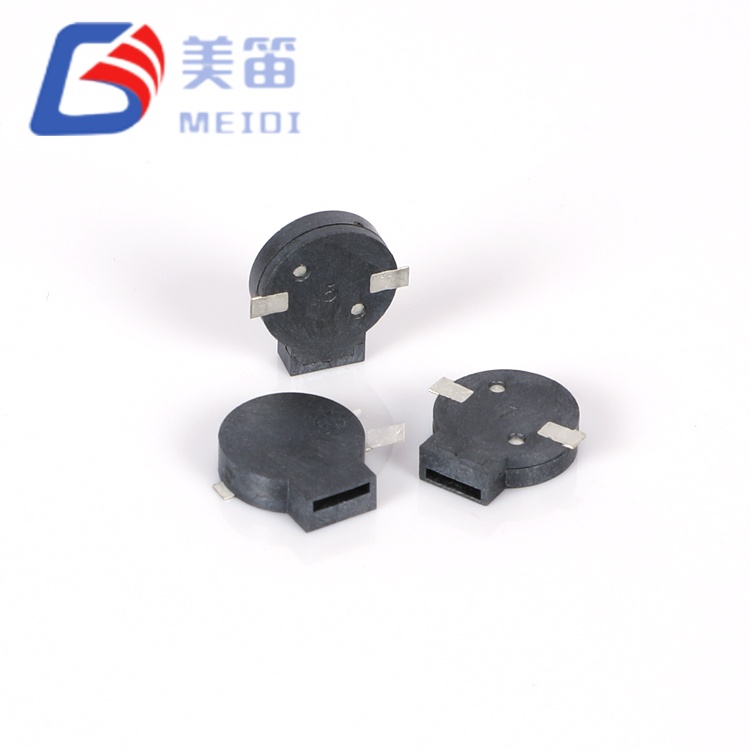

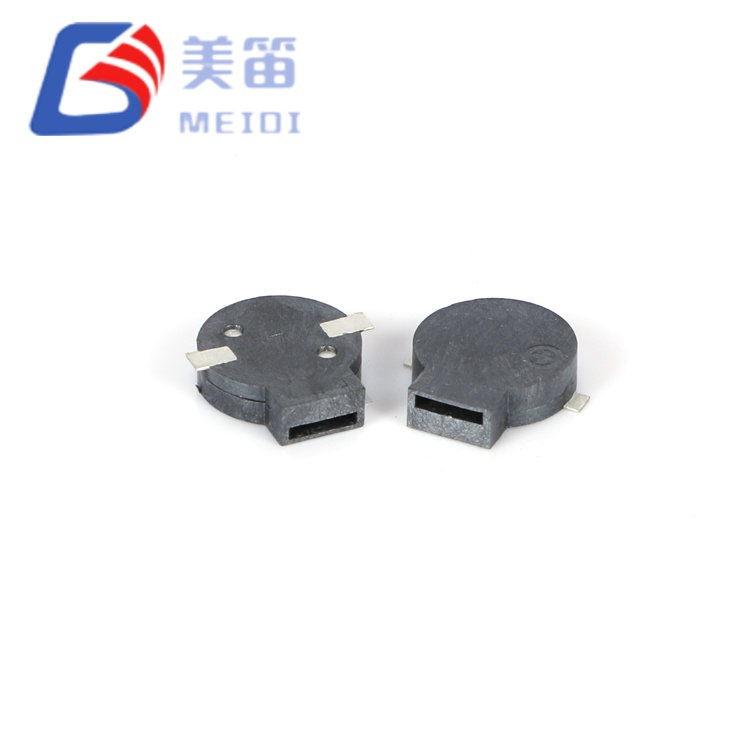

9 * 2,5 mm SMD magneettinen passiivinen summeri

Suunnittelukonteksti – kun pyöreällä muototekijällä on merkitystä

9*2,5 mm:n SMD-magneettinen passiivinen summeri esittelee pyöreän 9,0 mm:n muotokertoimen, joka eroaa neliöjalanjäljistä MLT-8540- ja MLT-7525-perheistä. Pyöreä geometria maksimoi kalvoalueen tietylle jalanjäljelle – 9,0 mm:n ympyrä sulkee sisäänsä 63,6 mm², mikä tarjoaa 30 % enemmän kalvoalaa kuin 8,5 mm:n neliömäiset vaihtoehdot, joiden korkeus on sama. Tämä lisääntynyt kalvopinta-ala myötävaikuttaa tuotantotestauksen aikana havaittuihin korkeisiin SPL-mittauksiin.

2,5 mm:n profiili – 1,5 mm ohuempi kuin MLT-8540-sarja – ratkaisee vakavat z-akselin rajoitukset erittäin ohuissa koteloissa, pinotuissa piirilevykokoonpanoissa ja akkutilan vierekkäisissä asennuspaikoissa. 0,8 g:n massa – 60 % raskaampi kuin 5 mm:n versiot – vaimentaa tärinää ja lisää mekaanista vakautta iskuolosuhteissa, mikä on tärkeä näkökohta ajoneuvoissa ja kannettavissa laitteissa.

Kaksoisimpedanssiarkkitehtuuri tarjoaa saman prototyyppien joustavuuden ja alustan skaalautuvuuden kuin MLT-8540-sarja, mutta alemman profiilin paketissa. 16 Ω:n versio mahdollistaa suoran arvioinnin 3,3 V:n logiikka- ja Li-ion-alustoilla ilman jännitteensäätöä; 32 Ω:n versio integroituu selkeästi 5 V:n autojen lisäväyliin, teollisiin PLC I/O -moduuleihin ja PoE-käyttöisiin päätepisteisiin, joissa suurempi kiskojännite vähentää virran aiheuttamia EMI- ja johdotushäviöitä.

Tuotteen tärkeimmät ominaisuudet

Suurin kalvon ja korkeuden välinen suhde – 9,0 mm:n pyöreä kotelo tarjoaa suurimman tärisevän kalvoalueen 2,5 mm:n korkeusluokassa ja optimoi akustisen tehon yksikköä kohti z-akselin välys

Kaksoisimpedanssinen yhtenäinen alusta – 16 Ω ja 32 Ω vaihtoehdot identtisestä 9,0 × 2,5 mm:n mekaanisesta verhokuoresta, mikä eliminoi piirilevyn uudelleensuunnittelun taajuusmuuttajan jännitearkkitehtuuria arvioitaessa

Matalataajuinen melun tunkeutuminen – 2700 Hz:n resonanssikeskus kohdistuu 2–3 kHz:n kaistalle, jossa teollisuusympäristön melun spektritiheys on minimoitu, mikä parantaa hälytyksen havaittavuutta koneympäristöissä

Jänniteoptimoitu virran hyötysuhde – 16Ω kuluttaa ≤100mA jännitteellä 3,6V akkukäyttöisissä kannettavissa laitteissa; 32Ω kuluttaa ≤80mA 5V jännitteellä vähentääkseen lämpöjännitystä suljetuissa automoduuleissa

Laajennettu kylmäsäilytys – -40°C:n säilytysluokitus tukee arktista logistiikkaa, korkealla sijaitsevia laitteita ja talvisäilytyksiä ilman vaurioita

Reflow-yhteensopiva LCP-kotelo – musta nestekidepolymeeri kestää 255±5 °C lyijyttömät uudelleenvirtaushuiput jopa 3 kierrolla, mikä säilyttää mittavakauden koko lämpöalueella

Sovellusympäristöt

Hyötyajoneuvojen hallinta – kuljettajan hälytykset ja lastin tilaäänet jakeluautoissa, kylmäkuorma-autoissa ja kaukoperävaunuissa, jotka toimivat 12 V/24 V järjestelmillä 5 V:n säädetyillä alapiireillä

Älykkäät mittaus- ja hyötypäätepisteet – peukaloinnin havaitseminen, tiedonsiirron tila ja akun heikon varoitukset kaasumittareissa, sähkömonitoreissa ja ulkokaappiin asennetuissa veden virtausantureissa

Teollinen käsikäyttöinen diagnostiikka – läpäise/hylkää äänipalaute tärinäanalysaattoreissa, lämpökameroissa ja kannettavissa oskilloskoopeissa, joita käytetään kenttähuollossa vaihtelevien melutasojen välillä

Maatalouden automaatioohjaimet – kastelukynnyshälyttimet, kasvihuoneilmastohälytykset ja karjan ruokintajärjestelmän ilmoitukset aurinkoenergialla toimivissa etäasennuksissa

Lääkärikuljetukset ja hätäajoneuvot – laitevalmiita ääniä ambulansseissa, liikkuvissa klinikoissa ja potilaskuljetuksissa, joissa 5V ajoneuvobussiarkkitehtuuri hallitsee

Uusiutuvan energian invertterijärjestelmät – verkkovika, maadoitusvirhe ja huoltohälytykset aurinkosähköjohdoissa ja pienten tuuliturbiinien ohjaimissa

Valmistuksen ja luotettavuuden validointi

MEIDI valmistaa molempia MLT-9025-versioita erityisillä SMD-kokoonpanolinjoilla, joissa on automaattinen kelakäämitys, juottaminen ja akustinen kalibrointi. Jiangsun laitoksellamme on ISO 9001:2015 -sertifikaatti, ja jokaisessa tuotantovaiheessa sovelletaan tilastollista prosessinhallintaa.

Jokainen tuotantoerä käy läpi yhtenäisen pätevyystestauksen:

Sähköinen karakterisointi – 100 % kelan resistanssin, käyttövirran ja resonanssitaajuuden tarkastus

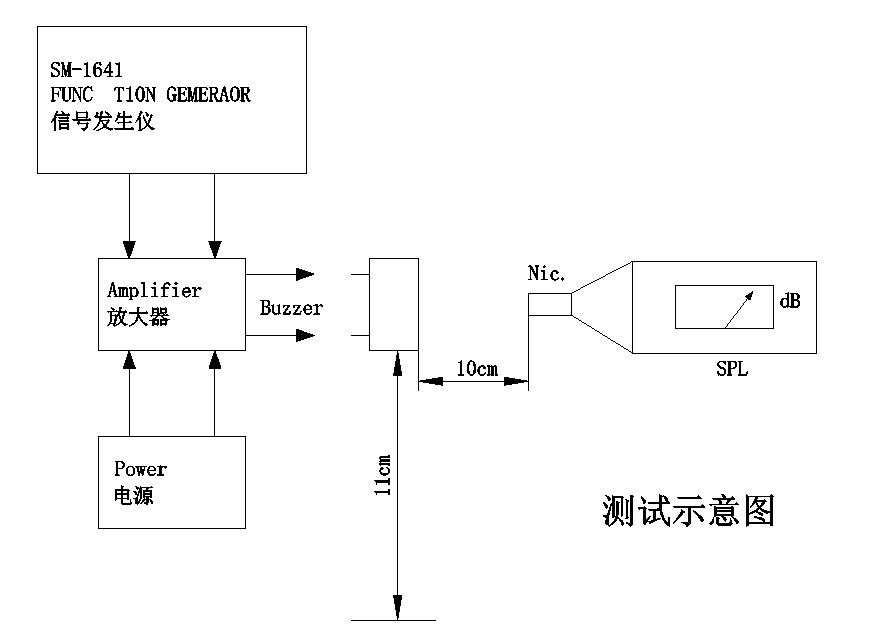

Akustinen validointi – tilastollinen näytteenotto vahvistaa SPL ≥85dB; mitatut tulokset ylittävät jatkuvasti 91 dB

Ilmastonkestävyys – 48 tunnin varastointi korkeassa lämpötilassa +80°C:ssa, 48 tunnin varastointi matalassa lämpötilassa -30°C:ssa ja 5-jaksoinen lämpöshokki (-30°C ↔ +80°C, 30 minuutin viivytys äärimmäisissä olosuhteissa)

Mekaaninen jännitys – sinimäinen värähtely (10–55 Hz, amplitudi 1,0 mm, XYZ-akselit, yhteensä 0,5 tuntia) ja 75 cm:n vapaapudotus 10 mm:n kovapuulle (3 iskua)

Kosteudenkestävyys – 48 tuntia 50°C:ssa / 95 % suhteellisessa kosteudessa, 2 tunnin palautuminen ja sähköinen karakterisointi

Juotoksen lämmönkestävyys – 250°C 10 sekuntia, rungon ja juotteen välinen välys 2,0 mm sekä uudelleenvirtausprofiilin yhteensopivuus

RoHS- ja REACH-vaatimustenmukaisuusasiakirjat ovat saatavilla. Erän tunnistekoodit mahdollistavat täydellisen jäljitettävyyden valmistuspäivään, testituloksiin ja raaka-ainetodistuksiin.

Integrointi Q&A

Kysymys 1: Miten pyöreä 9,0 mm MLT-9025 verrattuna neliön muotoisiin 8,5 mm:n vaihtoehtoihin, kuten MLT-8540?

MLT-9025:n pyöreä geometria maksimoi kalvoalueen tietylle jalanjäljelle – 9,0 mm:n ympyrä sulkee sisäänsä 63,6 mm² ja 72,3 mm² 8,5 mm:n neliössä. Kuitenkin 2,5 mm:n korkeus (verrattuna MLT-8540:n 4,0 mm:iin) tekee MLT-9025:stä ensisijaisen valinnan, kun z-akselin välys on erittäin rajoitettu. Akustinen teho on vertailukelpoinen (molemmat ≥ 85 dB), mutta MLT-9025:n matalampi profiili uhraa jonkin verran matalataajuisen resonanssin tehokkuutta. Valitse MLT-9025 ohuille koteloille; Valitse MLT-8540 saadaksesi maksimaalisen akustisen sisäkorkeuden, kun pystysuoraa tilaa on käytettävissä.

Q2: Mitä käyttöpiiriä suositellaan kullekin versiolle?

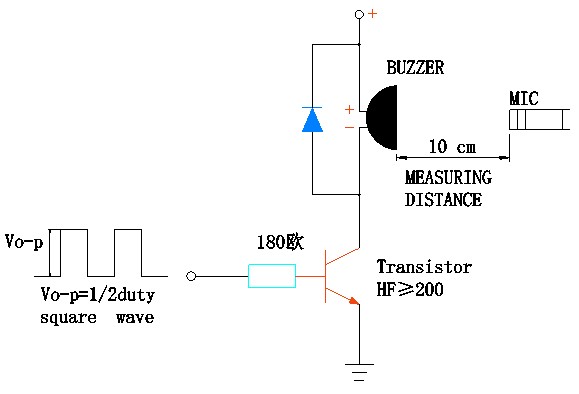

16 Ω:n versio 3,6 V:n jännitteellä kuluttaa ≤100 mA ja sitä voidaan ohjata suoraan MCU:n GPIO-nastoista (tarkista nastavirran arvo) tai yksinkertaisen NPN-transistorikytkimen kautta, jossa on 180 Ω perusvastus. 32 Ω 5 V:n versio kuluttaa ≤ 80 mA, mutta vaatii ohjausvaiheen, kun se ajetaan 3,3 V:n logiikalla; 5 V logiikasta, 330 Ω kantavastus yleistransistorilla (h_FE≥ 200) tarjoaa riittävän voiman. Flyback-diodi (1N4148 tai vastaava) kelan poikki on pakollinen molemmissa versioissa käyttöelementin suojaamiseksi induktiiviselta takapotkulta kytkentäsiirtymien aikana.

Q3: Onko 2,5 mm:n korkeus riittävä luotettavaan akustiseen ulostuloon?

Kyllä. Korkeammat ontelot (3,0–4,0 mm) tarjoavat paremman Helmholtzin resonanssitehokkuuden, mutta MLT-9025:n 2,5 mm:n profiili saavuttaa ≥ 85 dB:n optimoidun kalvojännityksen ja magneettiraon geometrian ansiosta. Näytemittaukset vahvistavat yli 91 dB:n SPL:n, mikä osoittaa, että ohut profiili ei heikennä akustista suorituskykyä. Kompromissi on taajuuskaistanleveys: 2,5 mm:n korkeus säilyttää vahvan 2700 Hz:n resonanssin, mutta tarjoaa vähemmän off-resonanssivasteen kuin korkeammat vaihtoehdot. Puhdasäänihälytyssovelluksissa tämä ei ole rajoitus.

Kysymys 4: Kestävätkö molemmat versiot autojen konepellin lämpötilamuutoksia?

Toiminta-alue on -30°C - +70°C, mikä kattaa useimmat autojen sisätilat ja ohjaamosovellukset. Yli +70 °C:n lämpötilan alla olevat ympäristöt vaativat lämmönhallintaa tai vaihtoehtoisia korkean lämpötilan summeriperheitä. -40°C varastointiluokitus tukee kylmäkäynnistyslogistiikkaa ja talvikuljetuksia ilman huononemista, mutta jatkuvaa toimintaa alle -30°C ei taata. Jos kyseessä on moottoritilasovellus, ota yhteyttä MEIDIn korkean lämpötilan versiosuosituksia varten.

Q5: Onko mukautettuja resonanssitaajuuksia tai impedanssiarvoja saatavilla OEM-ohjelmille?

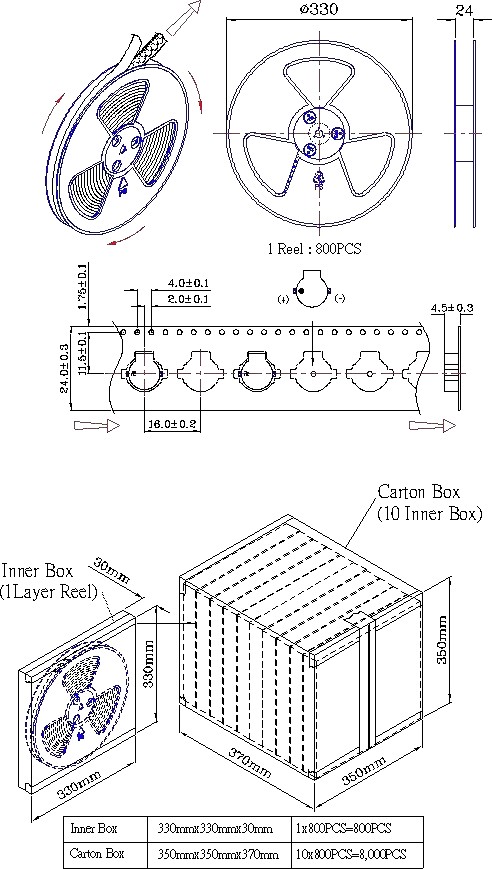

Kyllä. MEIDI tukee OEM/ODM-räätälöintiä, mukaan lukien väliimpedanssiarvot (20–24 Ω jaetun jännitteen arkkitehtuureille), modifioidut resonanssitaajuudet (2,0–3,5 kHz alue), vaihtoehtoiset kotelon värit visuaalista tunnistamista varten ja mukautetut nauha- ja kelapakkaukset. Vähimmäistilausmäärät ja toimitusajat ovat voimassa. Ota yhteyttä myyntitiimiimme keskustellaksesi erityisvaatimuksista ja pyydä tarjous mukautetuista kokoonpanoista.

Kysymys 6: Mikä on suositeltu piirilevyjalanjälki pyöreälle 9,0 mm:n pakkaukselle?

Suosittelemme pyöreää tyynykuviota, joka vastaa 9,0 mm:n kotelon halkaisijaa ja 0,25 mm:n välystä sivua kohden. SMD-liittimet sijaitsevat pyöreän kotelon alapuolella; PCB-jalanjäljen tulee sisältää kaksi suorakaiteen muotoista tyynyä komponentin alla, jotka on sijoitettu tietolomakkeessa määritellyn liitinvälin mukaan. MEIDI tarjoaa pyynnöstä IPC-yhteensopivia jalanjälki-suosituksia ja 3D STEP -tiedostoja.
