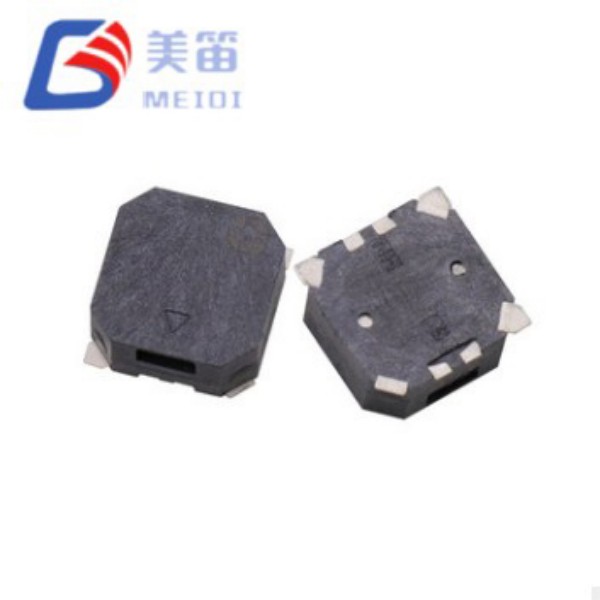

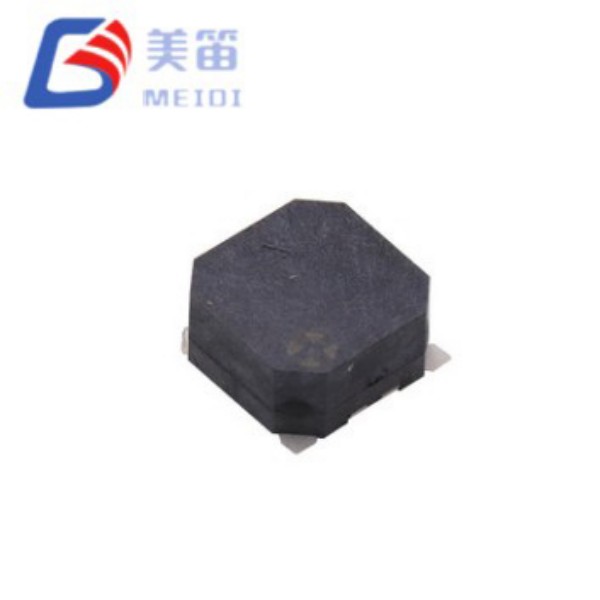

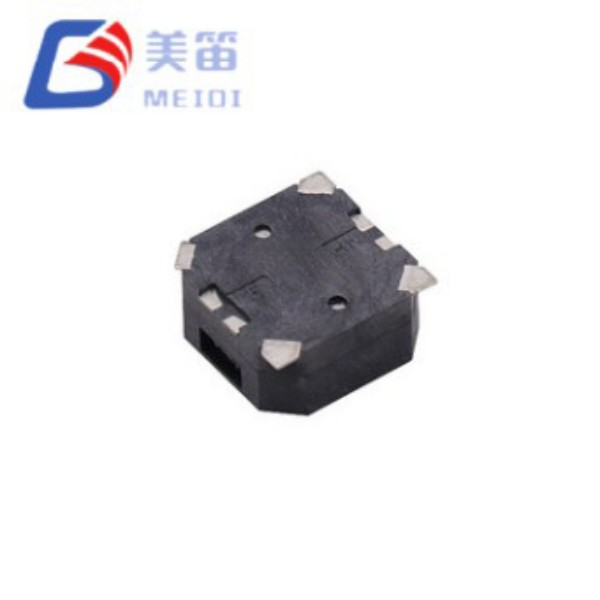

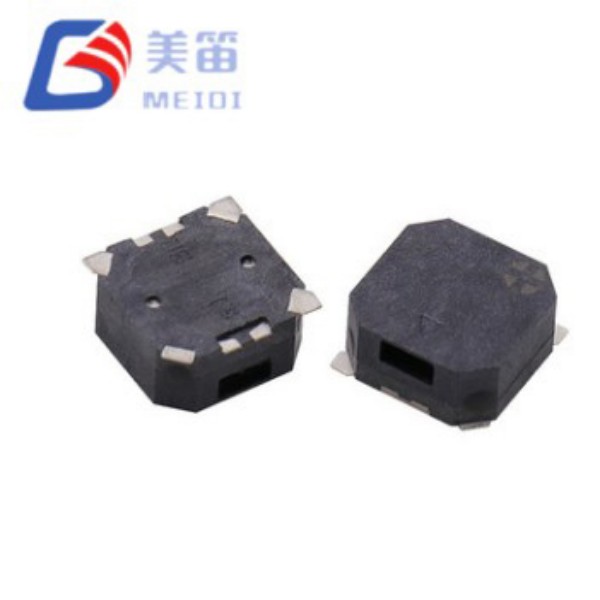

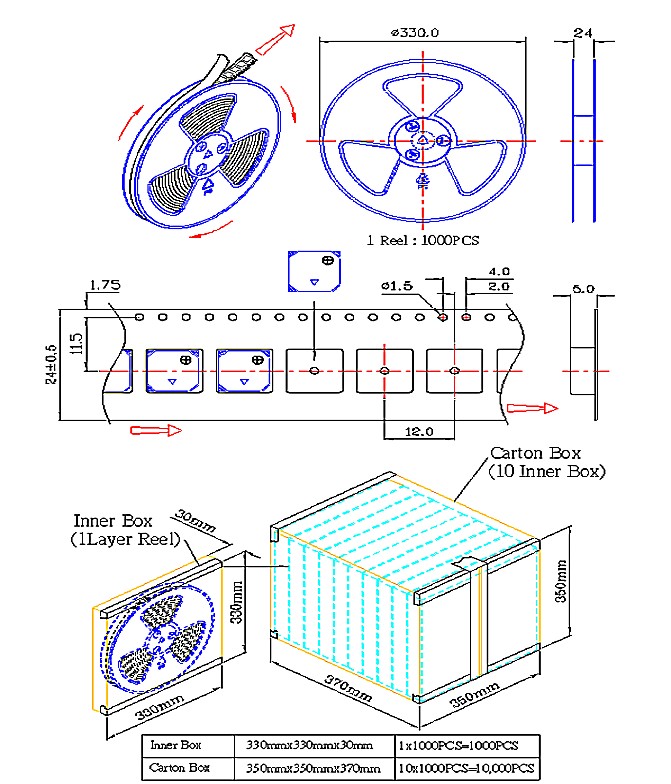

8.5*8.5*4mm SMD magneettinen passiivinen summeri

MLT-8540-sarja koostuu kahdesta sähkömagneettisesta passiivisesta summerista, joilla on identtinen 8,5 × 8,5 × 4,0 mm SMD-jalanjälki, jotka erotetaan kelan impedanssin ja jännitteen mukaan: 16 Ω versio (MLT-8540-16R) 2,5–4,5 V järjestelmille ja 32 Ω2 LT 4 -versiolle (32Ω2) 4,5-6,5 V linja-autot. Tämän yhtenäisen mekaanisen alustan avulla insinöörit voivat arvioida molemmat taajuusmuuttajaarkkitehtuurit ilman piirilevyasettelun muutoksia, mikä yksinkertaistaa prototyyppien luomista ja alustan skaalausta eri syöttöjännitteillä tuoteperheissä.

Valmistettu MEIDI:n ISO-9001-sertifioidussa Jiangsun laitoksessa, molemmissa versioissa on 4,0 mm:n sisäontelokorkeus – korkein 8,5 mm:n jalanjälkiluokassa – optimoiden Helmholtzin resonanssin 2700 Hz:llä parantaakseen matalia taajuuksia. Näyteerän tarkistus vahvistaa SPL-arvot, jotka vaihtelevat välillä 91,2 dB - 99,3 dB, mikä ylittää huomattavasti 85 dB:n vähimmäisarvon. Musta LCP-kotelo tukee lyijytöntä uudelleenvirtausta 255 °C:ssa ja toimii -30 °C - +70 °C ja säilytyskyky -40 °C - +85 °C.

Kaksoisimpedanssiarkkitehtuuri – käytännön edut

8,5*8,5*4 mm:n SMD-magneettinen passiivinen summeri esittelee hankintatehokkaan strategian, joka on harvoin saatavilla SMD-summerivalikoimassa. Sen sijaan, että insinöörit pakottaisivat valitsemaan yhden impedanssin ja hyväksymään minkä tahansa sen edellyttämän jännitealueen, tämä sarja tarjoaa kaksi validoitua sähkökonfiguraatiota yhdestä mekaanisesta perustasta. Tällä lähestymistavalla on kolme käytännön etua:

Prototyyppien joustavuus – varhaisessa kehitystyössä tiimit voivat arvioida sekä 16 Ω:n että 32 Ω:n muunnelmia identtisillä piirilevyasetteluilla ilman, että tyynyn geometriaa, säilytysalueita tai kotelon akustisia malleja tarkistetaan. 4,0 mm:n korkeus ja 8,5 mm:n jalanjälki pysyvät vakiona; vain käyttöpiiri ja tuoteluettelon rivikohta muuttuvat.

Alustan skaalautuvuus – tuoteperhe, joka kattaa 3,3 V:n USB-virtalähteellä toimivia kannettavia yksiköitä ja 5 V:n ajoneuvoon asennettavia moduuleja, voi jakaa yhden summerin mekaanisen mallin, mikä yksinkertaistaa toimitusketjun hallintaa, vähentää SKU:n leviämistä ja vahvistaa luotettavuuden pätevöintiponnisteluja.

Jänniteoptimoitu hyötysuhde – 16 Ω:n versio kuluttaa ≤100 mA 3,6 V:lla, sopii akkurajoitteisille malleille; 32Ω-versio kuluttaa ≤80mA 5 V:lla, mikä vähentää I²R-häviöitä pitkissä kaapelin kuluissa ja minimoi ohjaintransistoreiden lämpörasituksen suljetuissa koteloissa. Molemmat saavuttavat vertailukelpoisen akustisen tehon identtisen kalvon ja ontelogeometrian ansiosta – impedanssiero on järjestelmätason optimointi, ei akustinen kompromissi.

Keskeiset attribuutit

Kaksiimpedanssinen yhtenäinen alusta – 16 Ω ja 32 Ω vaihtoehdot identtisestä 8,5 × 8,5 × 4,0 mm kotelosta, eliminoi mekaanisen uudelleensuunnittelun taajuusmuuttajan jännitearkkitehtuuria arvioitaessa

Suurin SMT-ontelokorkeus – 4,0 mm:n sisäinen tilavuus optimoi Helmholtzin resonanssitehokkuuden 2,7 kHz:llä ja tarjoaa korkeamman SPL:n kuin 3,0 mm:n vaihtoehdot, joilla on yhtä suuri jalanjälki

Mitattu teho 91,2–99,3 dB – empiirinen suorituskyky ylittää merkittävästi ≥ 85 dB:n määrityksen, mikä tarjoaa huomattavan akustisen äänenvoimakkuuden meluisissa ympäristöissä

Jänniteoptimoitu impedanssipariliitos – 16 Ω 3,6 V Li-ion/logiikkajärjestelmille, joiden syöttö on ≤ 100 mA; 32Ω 5V teollisuus-/autobusseille, joiden syöttöjännite on ≤80mA

Laajennettu -30°C - +70°C toiminta-alue – ylittää tavalliset kuluttajaluokkien rajat, mikä tukee kylmäkäynnistystä ja auringolle altistavaa ulkokäyttöä

Musta LCP-kotelo, jossa on uudelleenvirtausyhteensopivuus – kestää 255±5 °C lyijyttömät uudelleenvirtaushuiput ja säilyttää mittavakauden koko lämpöverhossa

Sovellusskenaariot

Laajennettu kaviteettikorkeus ja matalataajuinen resonanssi tekevät MLT-8540-sarjasta erityisen tehokkaan ympäristöissä, joissa ympäristön melu peittää korkeataajuisia hälytyksiä. Tyypillisiä asennuksia ovat:

Teollisuusautomaatiopaneelit – vikailmoitus- ja prosessin päättymisäänet tehdaskerroksissa jatkuvalla koneäänellä

Liikerakennusten turvallisuus – murtohälytykset ja kulunvalvonnan palaute auloissa, käytävillä ja pysäköintirakenteissa

Ajoneuvojen sisätilojen varoitusjärjestelmät – turvavyömuistutukset, oven tilaäänet ja kuljettajan hälytykset 12V/24V sähköarkkitehtuureissa

Ulkokäyttöön tarkoitetut tietoliikennelaitteet – tilaäänet ja vikailmaisimet säälle alttiina olevissa kaapeissa ja pylväisiin kiinnitetyissä koteloissa

Merenkulun navigointikonsolit – äänihälytyksiä komentosiltavarusteissa ja sisäpaneeleissa rajoitetulla tuuletuksella ja korkealla kosteudella

Kylmävaraston valvonta – lämpötilakynnysvaroitukset kylmäketjulogistiikka- ja varastoympäristöissä

Valmistuksen ja luotettavuuden validointi

MEIDI valmistaa molempia MLT-8540-versioita erityisillä SMD-kokoonpanolinjoilla, joissa on automaattinen kelan käämitys, juottaminen ja akustinen kalibrointi. Jiangsun laitoksellamme on ISO 9001:2015 -sertifikaatti, ja jokaisessa tuotantovaiheessa sovelletaan tilastollista prosessinhallintaa.

Jokainen tuotantoerä käy läpi yhtenäisen pätevyystestauksen:

Sähköinen karakterisointi – 100 % kelan resistanssin, käyttövirran ja resonanssitaajuuden tarkastus

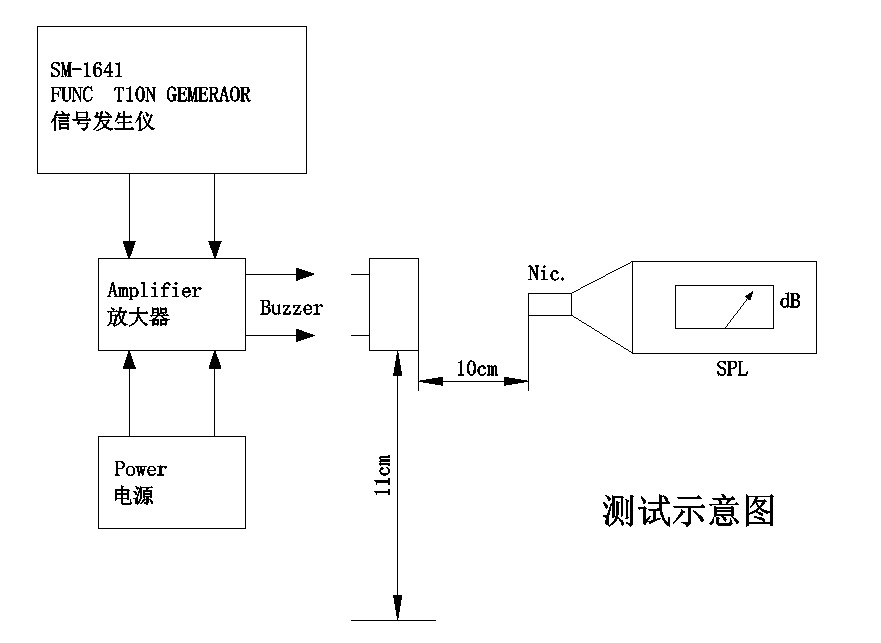

Akustinen validointi – tilastollinen näytteenotto vahvistaa SPL ≥85dB; mitatut tulokset ylittävät jatkuvasti 91 dB

Ympäristön kestävyys – 48 tunnin varastointi korkeassa lämpötilassa +80 °C:ssa, 48 tunnin varastointi matalassa lämpötilassa -30 °C:ssa ja 5-jaksoinen lämpöshokki (-30 °C ↔ +80 °C)

Mekaaninen jännitys – sinimäinen värähtely (10–55 Hz, amplitudi 1,0 mm, XYZ-akselit, yhteensä 0,5 tuntia) ja 75 cm:n vapaapudotus 10 mm:n kovapuulle (3 iskua)

Kosteudenkestävyys – 48 tuntia 50°C:ssa / 95 % suhteellisessa kosteudessa, 2 tunnin palautuminen ja sähköinen karakterisointi

Juotoksen lämmönkestävyys – 250°C 10 sekuntia, rungon ja juotteen välinen välys 2,0 mm sekä uudelleenvirtausprofiilin yhteensopivuus

RoHS- ja REACH-vaatimustenmukaisuusasiakirjat ovat saatavilla. Erän tunnistekoodit mahdollistavat täydellisen jäljitettävyyden valmistuspäivään, testituloksiin ja raaka-ainetodistuksiin.

Integrointi Q&A

Kysymys 1: Kuinka valitsen järjestelmälleni 16 Ω ja 32 Ω muunnelmien välillä?

Valinta riippuu käytettävissä olevasta syöttöjännitteestä ja nykyisestä budjetista. 16 Ω:n versio (2,5–4,5 V) on optimoitu 3,3 V:n logiikalle, yksikennoisille Li-ion- (3,0–4,2 V) ja USB-virtalähteille, joissa suora MCU GPIO -asema voi olla mahdollista riittävällä nastavirtakapasiteetilla. 32 Ω:n versio (4,5–6,5 V) on tarkoitettu 5 V:n autotarvikkeisiin, teollisiin PLC-lähtöihin ja PoE-käyttöisiin järjestelmiin, joissa korkeampi jännite vähentää virran tarvetta ja johtohäviöitä. Molemmilla varianteilla on samat mekaaniset mitat ja akustinen suorituskyky; päätös on puhtaasti sähköinen.

Q2: Voiko molempia variantteja ohjata samalla PWM-signaalilla mikro-ohjaimesta?

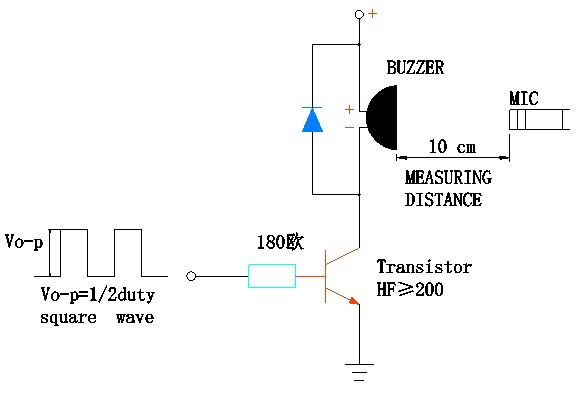

Kyllä, molemmat hyväksyvät 2700 Hz:n neliöaallon omilla nimellisjännitteillään. Käyttöpiirin on kuitenkin syötettävä sopiva jännite ja virta. 16 Ω:n muunnos 3,6 V:n jännitteellä vaatii lähteen, joka pystyy ≤100 mA; 32 Ω 5,0 V:n versio vaatii ≤ 80 mA. 3,3 V:n MCU:sta 32 Ω:n versio vaatii tasonsiirtotransistorin tai MOSFETin saavuttaakseen 5 V:n nimellisjännitteen. 5 V:n MCU:sta molempia voidaan käyttää sopivilla kantavastuksilla ja flyback-diodeilla GPIO:n suojaamiseksi.

Kysymys 3: Mikä on 4,0 mm:n onkalokorkeuden etu 3,0 mm:n vaihtoehtoihin verrattuna?

Lisääntynyt sisäinen äänenvoimakkuus parantaa Helmholtzin resonanssia 2700 Hz:llä, mikä parantaa akustista tehokkuutta ja myötävaikuttaa korkeisiin SPL-mittauksiin (91–99 dB). Korkeampi profiili tarjoaa myös lisätilaa kalvon liikkumiselle, mikä mahdollistaa suuremman äänenpaineen muodostuksen ennen mekaanista leikkausta. Vaikka 4,0 mm:n korkeus vaatii enemmän z-akselin välystä, akustiset edut tekevät siitä paremman sovelluksissa, joissa teho on kriittinen ja pystysuoraa tilaa on käytettävissä.

Kysymys 4: Sopiiko 2700 Hz:n taajuus ympäristöihin, joissa on korkeataajuista melua?

2700 Hz on monien moottoreiden, kompressorien ja hakkuriteholähteiden hallitsevan spektrin alapuolella (tyypillisesti 3–8 kHz). Tämä matalampi taajuus usein parantaa signaali-kohinasuhdetta teollisuusympäristöissä välttämällä kaistaa, jolle konemelu keskittyy. Matalan taajuuden jyrinä hallitsevissa ympäristöissä (esim. dieselmoottorit) korkeammat taajuudet voivat olla parempia – MEIDI tarjoaa vaihtoehtoisia resonanssitaajuuksia OEM-räätälöintiin.

K5: Voidaanko MLT-8540-sarjaa käyttää ulkotiloissa tai korkean kosteuden olosuhteissa?

Komponentit on mitoitettu toimimaan 90–95 % suhteellisella kosteudella ei-kondensoivaa toimintaa kosteudenkestävyystestin mukaan (48 tuntia 50°C / 95 % RH). Ne eivät ole hermeettisesti suljettuja, eikä niitä saa altistaa suoralle kosteudelle tai upotukselle. Ulkokäyttöä varten summeri on asennettava IP-luokiteltuun koteloon, jossa on akustinen portti, joka mahdollistaa äänen siirron ja estää veden pääsyn sisään. MEIDI tarjoaa mukautuvan pinnoitteen mukautettuna tilausvaihtoehtona – ota yhteyttä suunnittelutiimiimme keskustellaksesi tunkeutumissuojausvaatimuksista.

Q6: Mikä on odotettu käyttöikä jatkuvassa käytössä?

Vakiopätevyys sisältää 96 tuntia jatkuvaa käyttöä 25 °C:ssa 50 %:n käyttösuhteen neliöaallon kanssa. Epämääräisissä jatkuvassa äänisovelluksissa MEIDI suosittelee käyttösuhteen rajoittamista 50 prosenttiin tai jaksoittaisten hälytysmallien käyttöönottoa (esim. 1 sekunti päällä, 3 sekuntia pois päältä) patterin lämmityksen vähentämiseksi ja käyttöiän pidentämiseksi. Pidennetty käyttöikä testaustiedot tietyille käyttöolosuhteille on saatavilla pyynnöstä.
