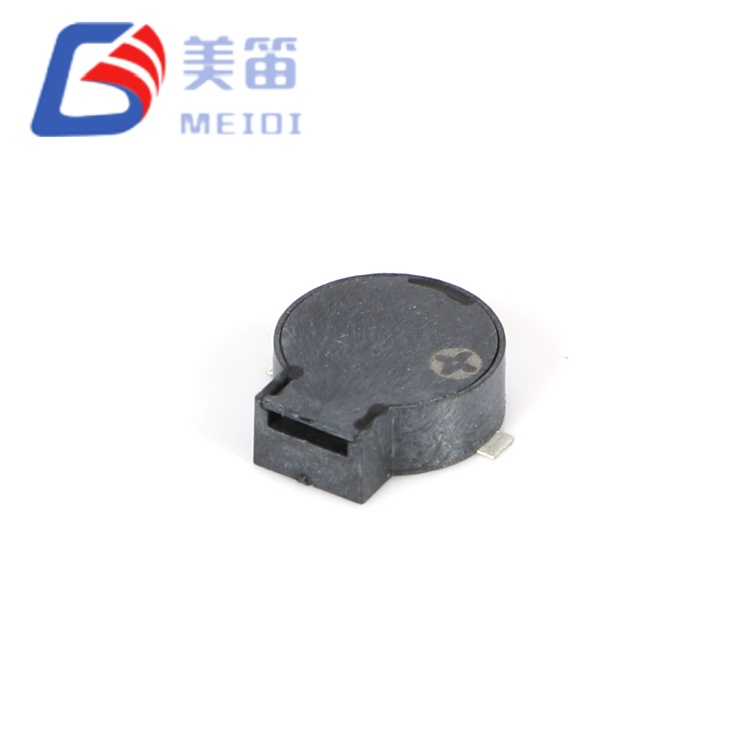

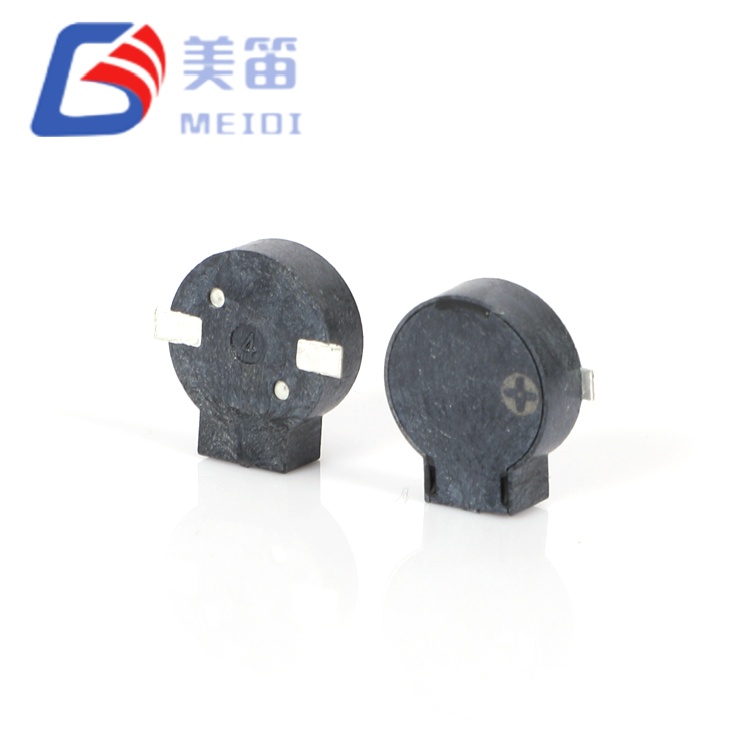

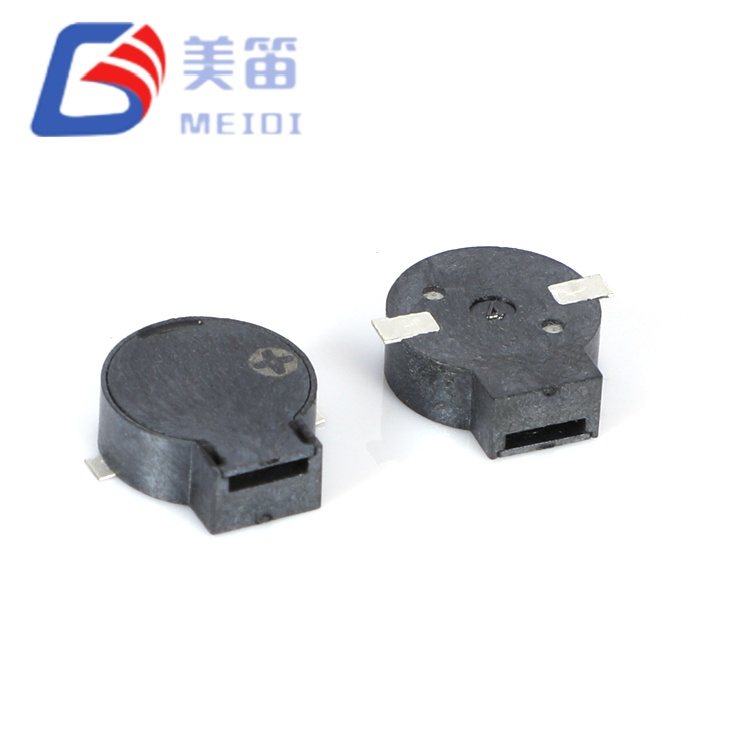

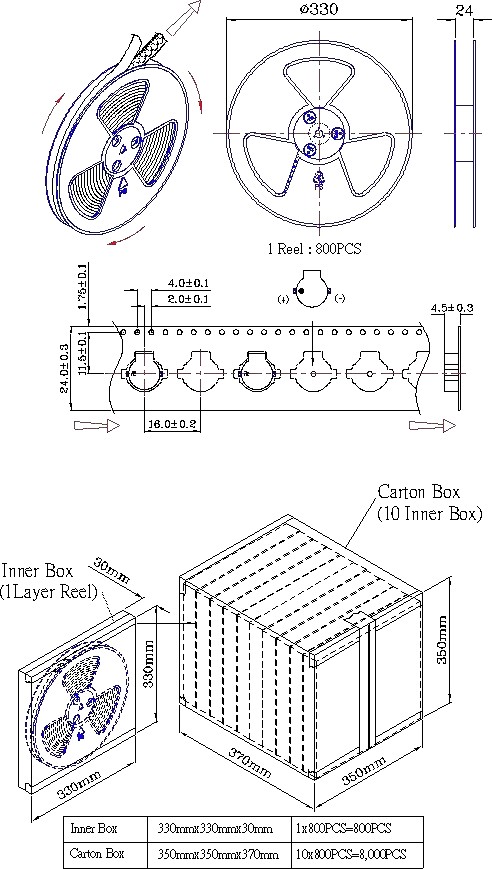

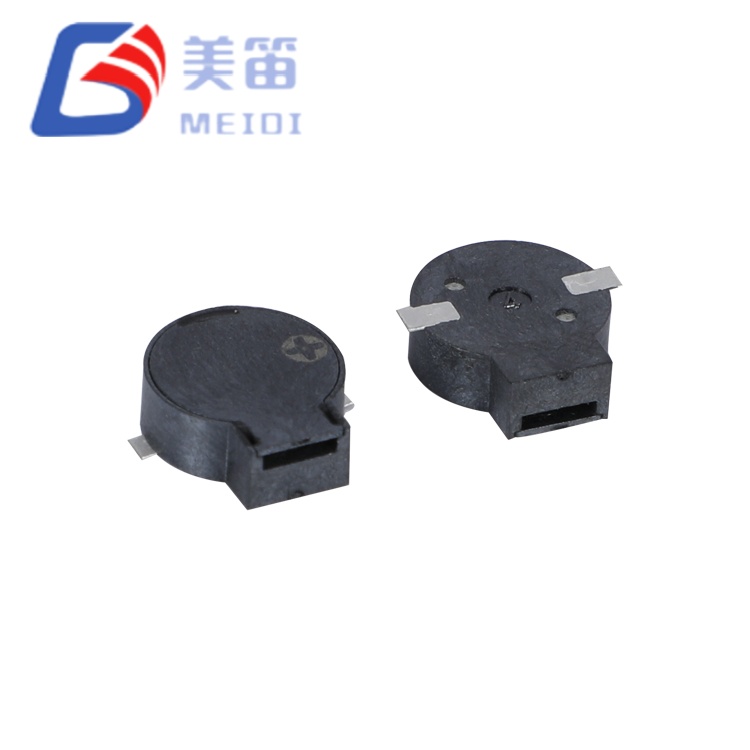

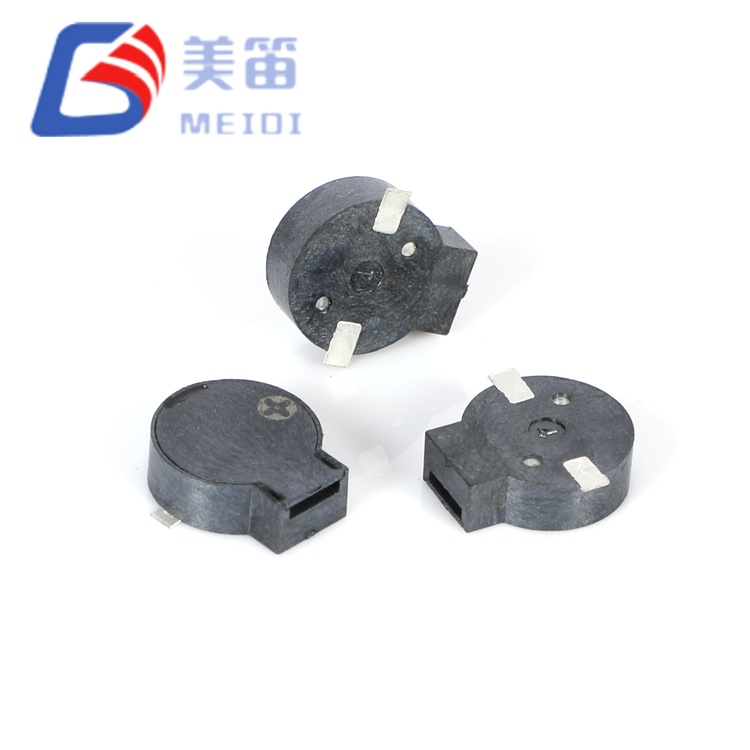

9 * 3,2 mm:n SMD magneettinen passiivinen summeri koostuu kahdesta sähkömagneettisesta passiivisesta summerista, jotka jakavat 9,0 mm:n pyöreän jalanjäljen ja 3,2 mm:n profiilin, mikä tarjoaa keskitien erittäin ohuiden 2,5 mm:n ja korkeampien 4,0 mm:n vaihtoehtojen välillä. Saatavilla on kaksi impedanssiversiota: 16 Ω malli (MLT-9032-16R) 2,5–4,5 V järjestelmille ja 32 Ω malli (MLT-9032-32R) 4,5–6,5 V väylille, molemmat tuottavat ≥ 80 dB mekaanisen äänenpaineen samalla taajuudella 2700 Hz.
MEIDI:n ISO-9001-sertifioidussa laitoksessa Jiangsun maakunnassa valmistettu 3,2 mm:n onkalon korkeus lisää sisäistä resonanssitilavuutta 2,5 mm:n muunnelmiin verrattuna, mikä parantaa matalataajuista akustista tehokkuutta vaikuttamatta merkittävästi z-akselin välykseen. Pyöreä 9 mm:n kalvo tuottaa tasaisen ulostulon tuotantoerissä, ja näytetiedot osoittavat SPL-arvot tyypillisesti yli 86 dB. Musta LCP-kotelo tukee reflow-juottoa 255 °C:ssa ja toimii -30 °C:sta +70 °C:seen, varastointikyvyn ollessa -40 °C kylmäketjulogistiikkaa varten.
| Parametri | MLT-9032-16R | MLT-9032-32R |
| Tuotetyyppi | Passiivinen sähkömagneettinen SMD-summeri | Passiivinen sähkömagneettinen SMD-summeri |
| Nimellisjännite | 3,6 V (o-p) | 5,0 V (o-p) |
| Käyttöjännite | 2,5–4,5 V (o-p) | 4,5–6,5 V (o-p) |
| Äänilähtö 10 cm | ≥ 80 dB | ≥ 80 dB |
| Käyttövirta | ≤ 100 mA | ≤ 80 mA |
| Resonanssitaajuus | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Kelan vastus | 16 ± 3 Ω | 32 ± 3 Ω |
| Käyttölämpötila | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Varastointilämpötila | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

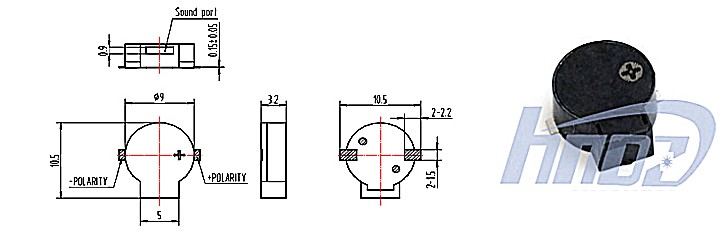

| Mitat (Halkaisija × K) | 9,0 × 3,2 mm | 9,0 × 3,2 mm |
| Paino | 0,8 g | 0,8 g |
| Asunnon materiaali | Musta LCP | Musta LCP |
| Juotosmenetelmä (suositus) | Uudelleenvirtaus: 255 ± 5 °C, 3 s; Esilämmitä 180 °C, 40–70 s | Uudelleenvirtaus: 255 ± 5 °C, 3 s; Esilämmitä 180 °C, 40–70 s |
9*3,2 mm:n SMD:n magneettinen passiivinen summeri on tarkoituksellisesti erittäin ohuen 2,5 mm:n MLT-9025:n ja korkeamman 4,0 mm:n MLT-8540-perheen välissä. 3,2 mm:n onkalon korkeus tarjoaa paremman Helmholtz-resonanssin 2700 Hz:llä verrattuna 2,5 mm:n versioon, mikä parantaa akustista tehokkuutta ylittämättä useimpien teollisuus- ja autokoteloiden z-akselin budjettia. Tämä tekee siitä monipuolisen valinnan malleihin, joissa pystysuora välys on rajoitettu, mutta akustisen ulostulon on pysyttävä vahvana.
Kaksoisimpedanssiarkkitehtuuri tarjoaa saman hankintajoustavuuden kuin muut MLT-sarjan tuotteet: yksi mekaaninen jalanjälki tukee sekä 16 Ω että 32 Ω variantteja, jolloin insinöörit voivat arvioida erilaisia jännitekiskoja ilman piirilevyasettelun muutoksia. 16 Ω:n versio on optimoitu 3,6 V:n Li-ion- ja 3,3 V:n logiikkajärjestelmille, kun taas 32 Ω:n versio on tarkoitettu 5 V:n auto- ja teollisuusväyliin, joiden virrankulutus on räätälöity sen jänniteluokkaan.
Pyöreä 9,0 mm:n jalanjälki tarjoaa suuremman kalvoalueen kuin neliömäiset 8,5 mm:n vaihtoehdot, mikä myötävaikuttaa mitattuun SPL-suorituskykyyn. 0,8 g:n massa takaa luotettavan käsittelyn tavallisilla pick-and-place -laitteilla, ja musta LCP-kotelo säilyttää mittavakauden koko lämpöalueella, mikä tukee sekä reflow- että aaltojuottoprosesseja.
Laajennettu onkalo matalien taajuuksien optimointiin – 3,2 mm:n korkeus lisää sisäistä resonanssitilavuutta 2,5 mm:n vastaaviin verrattuna, mikä parantaa akustista tehokkuutta 2,7 kHz:n taajuudella ilman, että PCB-jalanjälki kasvaa
Kaksiimpedanssinen yhtenäinen alusta – 16 Ω ja 32 Ω vaihtoehdot identtisestä 9,0 × 3,2 mm:n mekaanisesta verhokuoresta, eliminoi mekaanisen uudelleensuunnittelun arvioitaessa taajuusmuuttajan jännitearkkitehtuuria tuotesukupolvien välillä
Matalataajuinen melun tunkeutuminen – 2700 Hz:n resonanssikeskus kohdistuu 2–3 kHz:n kaistalle, jossa teollisuusympäristön melun spektritiheys on minimoitu, mikä parantaa hälytyksen havaittavuutta kone- ja ajoneuvoympäristöissä
Jänniteoptimoitu virran hyötysuhde – 16Ω versio ≤100mA 3,6V jännitteellä; 32Ω variantti ≤80mA 5V jännitteellä; Tarkista lämpö- ja EMI-suorituskyky kohdekotelossa
Laajennettu kylmäsäilytys – -40 °C:n säilytysluokitus tukee arktista logistiikkaa, korkealla sijaitsevia laitteita ja talvisäilyttäviä koneita ilman parametrien heikkenemistä
Reflow-yhteensopiva LCP-kotelo – musta nestekidepolymeeri kestää 255±5 °C lyijyttömät uudelleenvirtaushuiput jopa 3 kierrolla, mikä säilyttää mittavakauden koko lämpöalueella
Varastoautomaatio ja logistiikkarobotiikka – törmäysten välttäminen, keräilyn valmistuminen ja lataustelakkahälytykset AGV-autoissa, AMR-autoissa ja automaattisissa lajittelujärjestelmissä, jotka toimivat korkeakaikuisissa teollisuushalleissa
Sähköajoneuvojen latausinfrastruktuuri – yhteystila-, vika- ja istunnon päättymisäänet tason 2 wallbox-latauspisteissä ja DC-pikalatausjalustoissa 5 V:n sisäisellä väyläarkkitehtuurilla
Telekommunikaatioreunalaitteet – lämpökynnys-, tuulettimen vika- ja virrankatkaisuhälyttimet 5G-piensoluissa, etäradioyksiköissä ja ulkona olevissa backhaul-koteloissa
Kaupalliset keittiö- ja ravitsemislaitteet – kiertoilma-, lämpötila- ja ovenrakohälytykset konvektiouuneissa, puhallusjäähdyttimissä ja automaattisissa juoma-automaateissa
Rautatie- ja julkisen liikenteen sisäjärjestelmät – ovien esto, seuraava pysäkki ja hätäpuhelinäänet lähijunissa, metroautoissa ja raitiovaunulaitureissa, joissa on 24 V–5 V säädellyt osajärjestelmät
Teollisuuden pumppu- ja kompressoriohjaimet – kavitaatio-, ylipaine- ja huoltovälihälytykset jätevesiasemilla, LVI-jäähdyttimissä ja pneumaattisissa jakelupaneeleissa

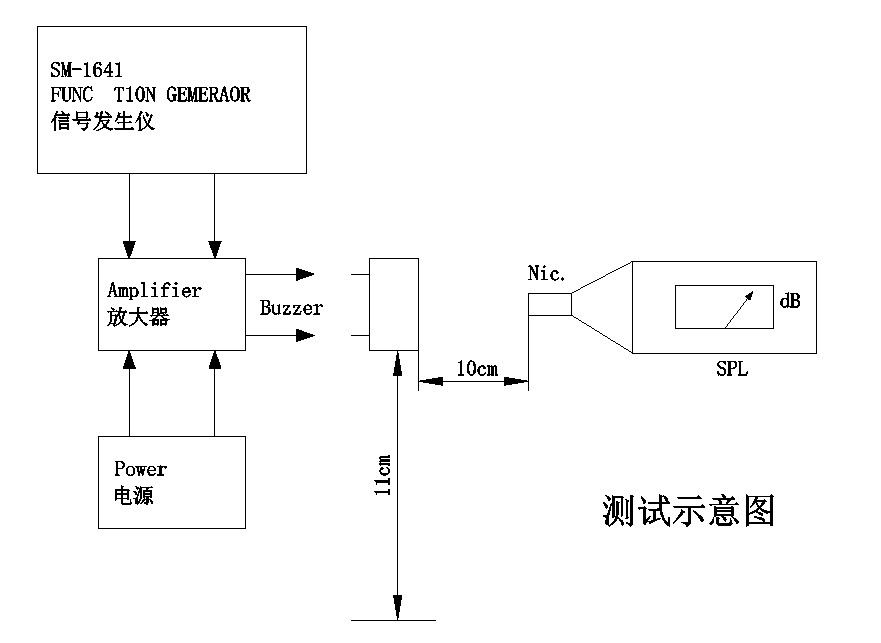

Tuotantoerän tarkistus (n = 10 varianttia kohden) standardiolosuhteissa – neliöaalto nimellisjännitteellä, resonanssitaajuus, 50 %:n käyttösuhde, 10 cm:n vapaan kentän mittaus – vahvistaa seuraavat jakaumat:
| Variantti | SPL-alue (dB) | Virta-alue (mA) | Taajuus (Hz) | Impedanssi (Ω) |
| MLT-9032-16R | 86,2–89,7 | 68,0–72,5 | 2700 (kaikki näytteet) | 15.6-17.2 |
| MLT-9032-32R | 85,4–88,9 | 60,5–64,2 | 2700 (kaikki näytteet) | 29.8–32.3 |
Molemmat versiot osoittavat nollataajuuden poikkeamaa kaikissa näytteissä, mikä osoittaa kypsän valmistuksen ohjauksen. SPL-alue 85,4–89,7 dB tarjoaa 5,4–9,7 dB ylätilaa 80 dB:n vähimmäistason yläpuolella, mikä mahdollistaa kotelon vaimennuksen ja komponenttien ikääntymisen. 16 Ω:n versiossa on hieman korkeampi SPL-huippu johtuen lisääntyneestä virran toimituksesta nimellisjännitteellä, kun taas 32 Ω:n versio tuottaa vertailukelpoisen tehon pienemmällä virrankulutuksella, mikä vahvistaa jännitteen optimointisuunnitelman.
MEIDI valmistaa molempia MLT-9032-versioita erityisillä SMD-kokoonpanolinjoilla, joissa on automaattinen kelakäämitys, juottaminen ja akustinen kalibrointi. Jiangsun laitoksellamme on ISO 9001:2015 -sertifikaatti, ja jokaisessa tuotantovaiheessa sovelletaan tilastollista prosessinhallintaa.
Jokainen tuotantoerä käy läpi yhtenäisen pätevyystestauksen:
Sähköinen karakterisointi – 100 % kelan resistanssin, käyttövirran ja resonanssitaajuuden tarkastus
Akustinen validointi – tilastollinen näytteenotto vahvistaa SPL ≥80dB; mitatut tulokset ylittävät jatkuvasti 85 dB
Ilmastonkestävyys – 48 tunnin varastointi korkeassa lämpötilassa +80°C:ssa, 48 tunnin varastointi matalassa lämpötilassa -30°C:ssa ja 5-jaksoinen lämpöshokki (-30°C ↔ +80°C, 30 minuutin viivytys äärimmäisissä olosuhteissa)
Mekaaninen jännitys – sinimäinen värähtely (10–55 Hz, amplitudi 1,0 mm, XYZ-akselit, yhteensä 0,5 tuntia) ja 75 cm:n vapaapudotus 10 mm:n kovapuulle (3 iskua)
Kosteudenkestävyys – 48 tuntia 50°C:ssa / 95 % suhteellisessa kosteudessa, 2 tunnin palautuminen ja sähköinen karakterisointi
Juotoksen lämmönkestävyys – 250°C 10 sekuntia, rungon ja juotteen välinen välys 2,0 mm sekä uudelleenvirtausprofiilin yhteensopivuus
RoHS- ja REACH-vaatimustenmukaisuusasiakirjat ovat saatavilla. Erän tunnistekoodit mahdollistavat täydellisen jäljitettävyyden valmistuspäivään, testituloksiin ja raaka-ainetodistuksiin.
K1: Miten 3,2 mm:n MLT-9032 on verrattuna 2,5 mm:n MLT-9025:een ja 4,0 mm:n MLT-8540:een?
MLT-9032:n 3,2 mm:n korkeus edustaa keskitietä MLT-9025- ja MLT-8540-perheiden välillä. Akustinen lähtö on vertailukelpoinen kaikissa kolmessa (≥ 80 dB), mutta korkeampi onkalo tarjoaa tasaisemman off-resonanssivasteen ja pienemmän herkkyyden kotelon akustiselle kuormitukselle. Valitse MLT-9025 erittäin ohuisiin malleihin, MLT-9032 tasapainoiseen välykseen ja MLT-8540 maksimaaliseen akustiseen korkeustilaan, jossa pystysuoraa tilaa on käytettävissä.
Q2: Mitä käyttöpiiriä suositellaan kullekin versiolle?

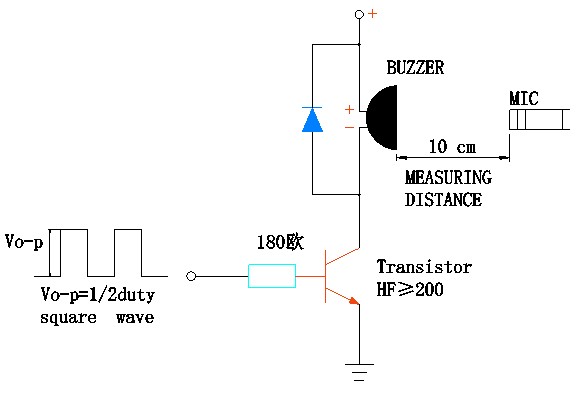

16 Ω:n versio 3,6 V:n jännitteellä kuluttaa ≤100 mA ja sitä voidaan ohjata suoraan MCU:n GPIO-nastoista (tarkista nastavirran arvo ≥ 100 mA) tai yksinkertaisen NPN-transistorikytkimen kautta, jossa on 180 Ω kantavastus. 32 Ω 5 V:n versio kuluttaa ≤ 80 mA, mutta vaatii ohjausvaiheen, kun se ajetaan 3,3 V:n logiikalla; 5 V logiikasta, 330 Ω kantavastus yleistransistorilla (hFE≥ 200) tarjoaa riittävän voiman. Flyback-diodi (1N4148 tai vastaava) kelan poikki on pakollinen molemmissa versioissa käyttöelementin suojaamiseksi induktiiviselta takapotkulta kytkennän aikana.
Kysymys 3: Voiko MLT-9032 korvata läpimenevät magneettiset summerit olemassa olevissa malleissa?
Yes, with PCB layout revision from through‑hole to SMD pads. 9,0 mm:n pyöreä jalanjälki vie vähemmän levytilaa kuin tyypilliset 12 mm:n läpimenevät summerit, mutta ei poraa reikiä eikä manuaalista lisäämistä. Acoustic output (≥80 dB) meets or exceeds many 12 mm through‑hole equivalents. Ensisijainen suunnittelunäkökohta on käyttöpiirin siirtyminen: läpimenevät summerit toimivat usein 12 V jännitteellä sisäisten oskillaattorien kanssa, kun taas MLT-9032 vaatii ulkoisen 2,7 kHz:n herätteen 3,6 V:n tai 5 V:n jännitteellä. Mikro-ohjaimen PWM-lähtö tai yksinkertainen oskillaattori korvaa itsevärähtelevän taajuusmuuttajan.
Q4: Onko 3,2 mm:n korkeus yhteensopiva tavallisten älypuhelinten ja tablettien koteloiden kanssa?
3,2 mm:n profiili ylittää useimpien nykyaikaisten älypuhelimien Z-akselin budjetin (yleensä 2,0–2,5 mm PCB:n yläpuolella), mutta sopii mukavasti tablettien, kannettavien, teollisten kämmenlaitteiden ja autojen sisäkoteloihin, joissa 4,0–6,0 mm:n välys on yleinen. Erittäin ohuelle kulutuselektroniikalle MLT-9025 (2,5 mm) tai MLT-5020 (2,0 mm) soveltuvat paremmin. MLT-9032 on tarkoitettu sovelluksiin, joissa akustinen suorituskyky on suurempi kuin absoluuttinen hoikka.
Q5: Onko mukautettuja resonanssitaajuuksia tai impedanssiarvoja saatavilla OEM-ohjelmille?
Kyllä. MEIDI tukee OEM/ODM-räätälöintiä, mukaan lukien väliimpedanssiarvot, muokatut resonanssitaajuudet (alue 2,0–3,5 kHz), vaihtoehtoiset kotelon värit visuaalista tunnistamista varten ja mukautetut nauha- ja kelapakkaukset. Vähimmäistilausmäärät ja toimitusajat ovat voimassa. Ota yhteyttä myyntitiimiimme keskustellaksesi erityisvaatimuksista ja pyydä tarjous mukautetuista kokoonpanoista.
Q6: Mikä on tyypillinen akustinen käyttöikä jatkuvassa käytössä?
Vakiopätevyys sisältää 96 tuntia jatkuvaa käyttöä 25 °C:ssa 50 %:n käyttösuhteen neliöaallon kanssa. Epämääräisissä jatkuvassa äänisovelluksissa MEIDI suosittelee käyttösuhteen rajoittamista 50 prosenttiin tai jaksoittaisten hälytysmallien käyttöönottoa (esim. 1 sekunti päällä, 3 sekuntia pois päältä) patterin lämmityksen vähentämiseksi ja käyttöiän pidentämiseksi. Pidennetty käyttöikä testaustiedot tietyille käyttöolosuhteille on saatavilla pyynnöstä.
Täydellisen teknisen dokumentaation, piirilevysuositukset, molempien impedanssiversioiden vertailuohjainpiirit tai volyymihinnoittelun saat ottamalla yhteyttä MEIDI Engineering Supportiin. Teknisiä näytteitä sekä 16Ω että 32Ω versioista on saatavilla päteviä kehitysprojekteja varten.
Sovellussuunnittelutiimimme vastaa tyypillisesti yhden arkipäivän kuluessa profiilin uudelleenkulkuohjeiden, akustisten koteloiden integrointihuomautuksen ja suunnittelutuen avulla, joka on räätälöity jännite- ja virtavaatimustesi mukaan.
