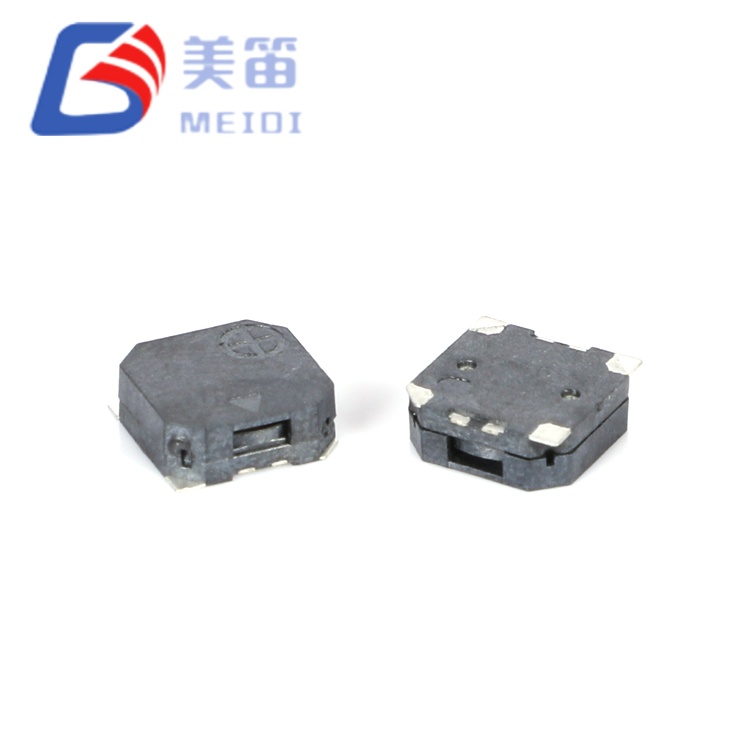

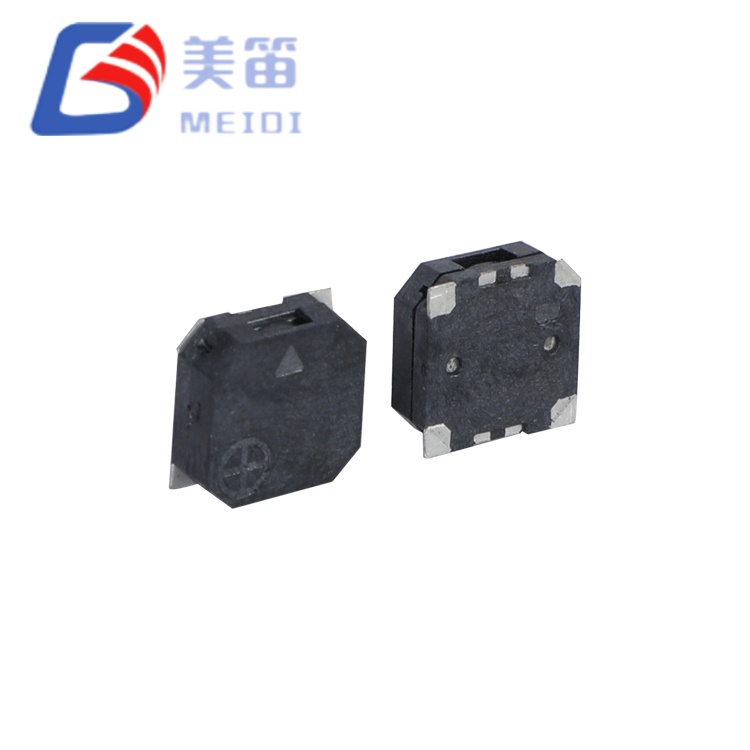

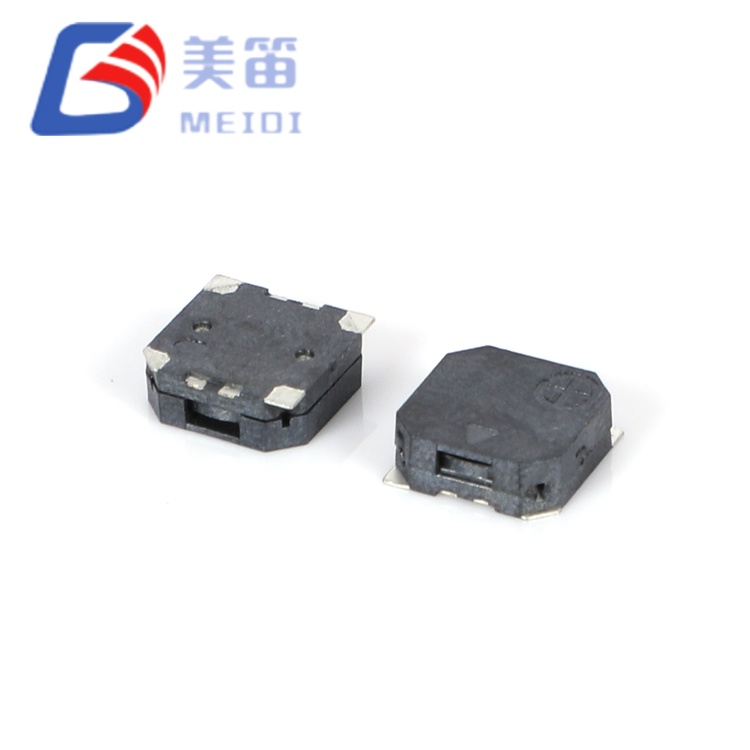

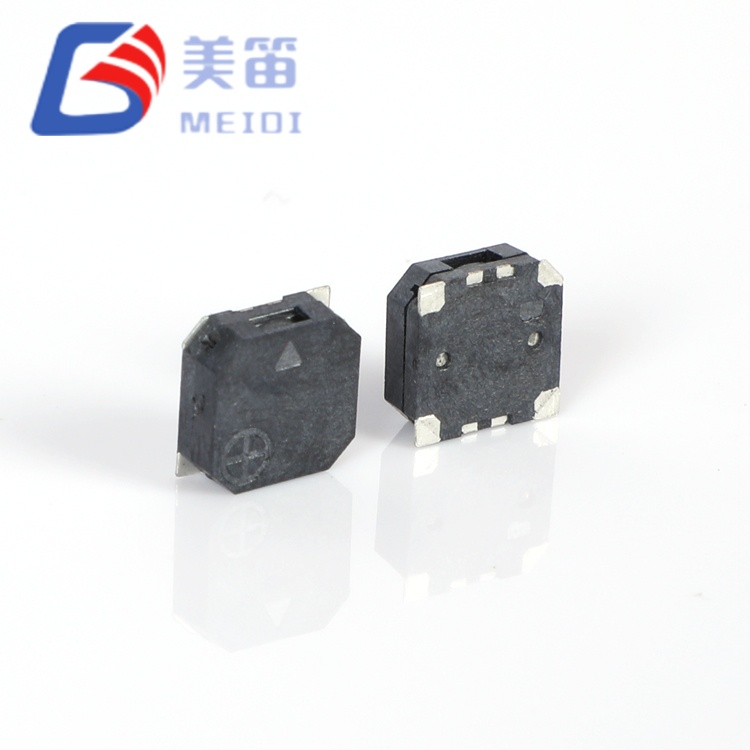

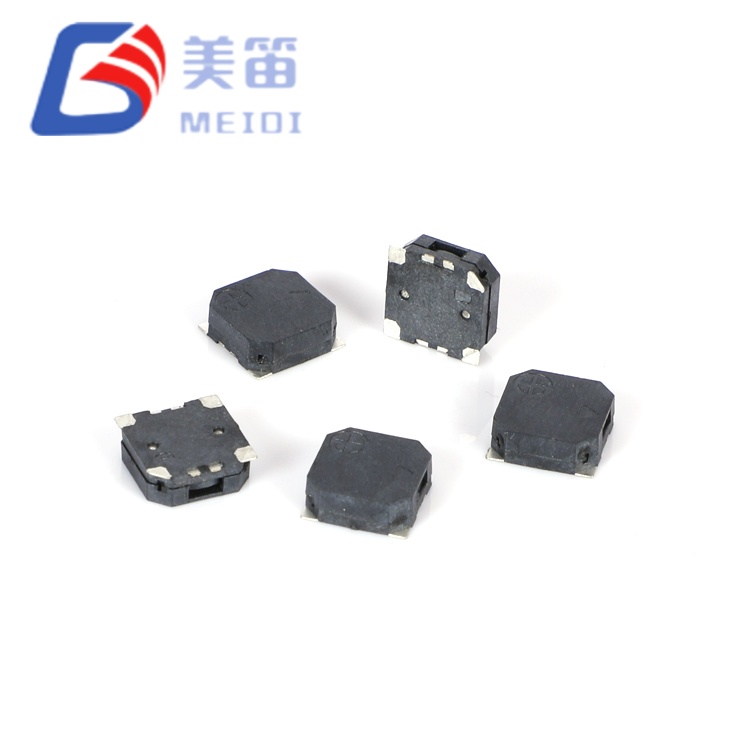

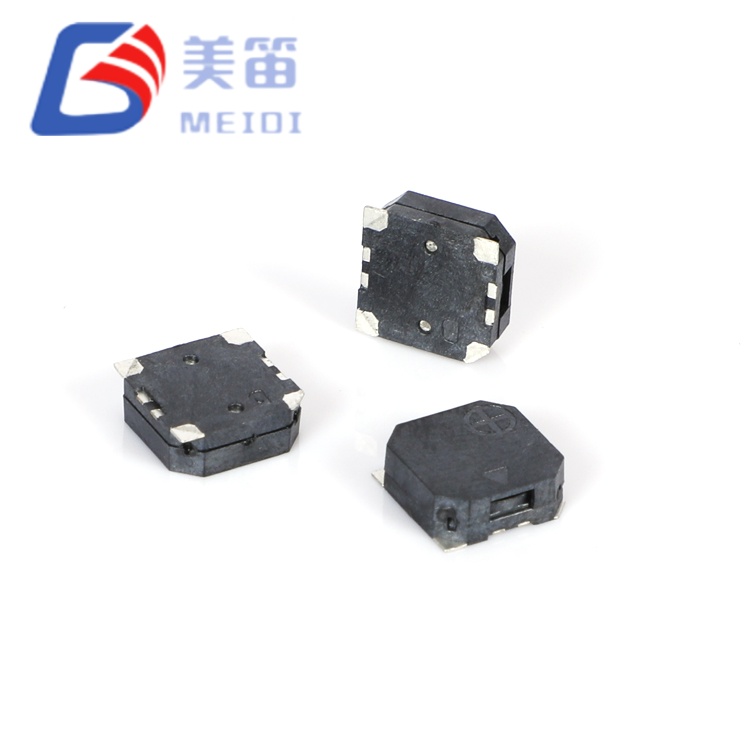

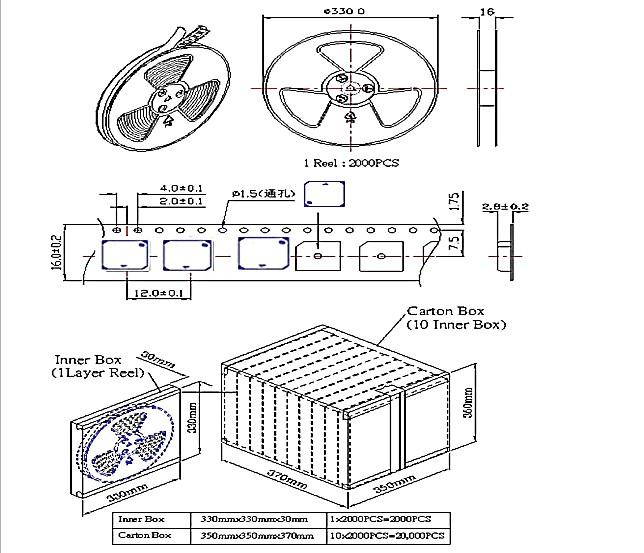

MLT-7525-16R 7,5 * 7,5 * 2,5 mm SMD magneettinen passiivinen summeri edustaa askelta MLT SMD -summerivalikoimassa, ja se soveltuu sovelluksiin, joissa kompakti 5 mm:n sarja osoittautuu akustisesti tai sähköisesti riittämättömäksi. Tämä 16 Ω 3,6 V:n sähkömagneettinen passiivinen SMD-summeri on 7,5 × 7,5 mm:n kokoinen ja 2,5 mm korkea, ja se vie 2,25 kertaa piirilevyalueen 5 mm:n vastaaviin verrattuna ja tarjoaa samalla mitattavasti korkeamman äänenpaineen ja laajemman jännitteensopivuuden.
Merkittävin poikkeama 5 mm:n sarjasta on sen sähköisessä ja akustisessa virityksessä. Nimellisjännite nousee 3,6 V:iin 2,5–4,5 V:n toiminta-alueella, mikä sopii suoraan yksikennoisille Li-ion-akuille (3,0–4,2 V nimellisarvo) ja 5 V:n logiikkajärjestelmille ilman jännitteensäätöä. Resonanssitaajuus putoaa 2700 ± 300 Hz:iin – alueelle, jossa ihmisen kuulo pysyy herkkänä, kun taas ympäristön mekaaninen ja sähköinen kohina tyypillisesti vähenee, mikä parantaa signaali-kohinasuhdetta teollisuusympäristöissä.
16 ± 3 Ω kelan vastus edustaa harkittua suunnitteluvalintaa korkeajännitteiseen käyttöön. Kun jännite on 3,6 V, virranotto pysyy ≤ 100 mA, kun taas lisääntyneet kelan kierrokset ja suurempi kalvoalue tuottavat ≥ 85 dB ulostulon. Tämä impedanssitaso sopii sovelluksiin, joissa ohjainpiirit toimivat 5 V:n kiskoista tai joissa alennettu virrankulutus on etusijalla minimaalisen komponenttien määrän sijaan.
MEIDI:n valmistama MLT-7525-16R sisältää leveämmän lämpötila-alueen kuin 5 mm:n sarja – toimii -30 °C - +70 °C ja varastointi -40 °C - +85 °C. Tämä laajennettu valikoima tukee käyttöä ulkovarusteissa, lämmittämättömissä koteloissa ja autojen sisäsovelluksissa, joissa lämpöpoikkeamat ylittävät tavalliset kuluttajatason rajat. Ota yhteyttä ja pyydä tarjous tai lähetä tarjouspyyntö volyymihinnoittelua varten.
Laajennettu 7,5 × 7,5 mm jalanjälki 2,5 mm profiililla takaa erinomaisen akustisen tehon kompaktissa SMD-muodossa
Korkeampi nimellisjännite 3,6 V 2,5–4,5 V käyttöalueella – yhteensopiva 3,7 V Li-ion- ja 5 V logiikkajärjestelmien kanssa
Alempi 2700 ± 300 Hz resonanssitaajuus – läpäisee ympäristön melun tehokkaammin kuin 4 kHz:n vaihtoehdot
Korotettu ≥ 85 dB äänenpaine 10 cm:n korkeudella vaativiin teollisuus- ja turvallisuussovelluksiin
16 ± 3 Ω kelaresistanssi optimoitu korkeajännitteisille käyttöpiireille pienemmällä virrantarpeella
Laajennettu lämpötila-alue: -30 °C - +70 °C käytössä, -40 °C - +85 °C varastointi
Laajennettu akustisen kalvon pinta-ala – 7,5 mm:n neliömäinen kotelo mahtuu suuremmalle tärisevälle kalvolle kuin 5 mm:n muunnelmat, mikä lisää äänenpaineen tuotannon tehokkuutta matalilla taajuuksilla
2,7 kHz:n matalataajuinen resonanssi – kohdistuu 2–3 kHz:n kaistalle, jossa ihmisen kuuloherkkyys leikkaa ympäristön melun vähentämisen, mikä parantaa havaittavuutta teollisuus- ja ulkotiloissa
3,6 V:n nimellisjännite 2,5–4,5 V:n alueella – natiivi yhteensopivuus Li-ion-kennojen, 5 V:n logiikan ja autojen 12 V:n järjestelmien kanssa yksinkertaisen resistiivisen tai transistorikäytön ansiosta
16 ± 3 Ω impedanssi korkeampaan jännitteen hyötysuhteeseen – pienempi virrankulutus korotetuilla jännitteillä verrattuna 12 Ω vaihtoehtoihin, mikä helpottaa lämmönhallintaa ohjainpiireissä
Laajennettu -30 °C - +70 °C toiminta-alue – ylittää normaalit -20 °C alarajat, mikä tukee kylmäkäynnistystä ja miinusskenaarioita
Musta LCP-kotelo 2,5 mm matalalla profiililla – säilyttää pystysuoran välyksen ja maksimoi sisäisen akustisen ontelon tilavuuden
| Parametri | Arvo |
| Tuotetyyppi | Passiivinen sähkömagneettinen SMD-summeri |
| Nimellisjännite | 3,6 V (o-p) |
| Käyttöjännite | 2,5–4,5 V (o-p) |
| Äänilähtö 10 cm | ≥ 85 dB |
| Käyttövirta | ≤ 100 mA |
| Resonanssitaajuus | 2700 ± 300 Hz |
| Kelan vastus | 16 ± 3 Ω |
| Käyttölämpötila | -30 °C ~ +70 °C |
| Varastointilämpötila | -40 °C ~ +85 °C |

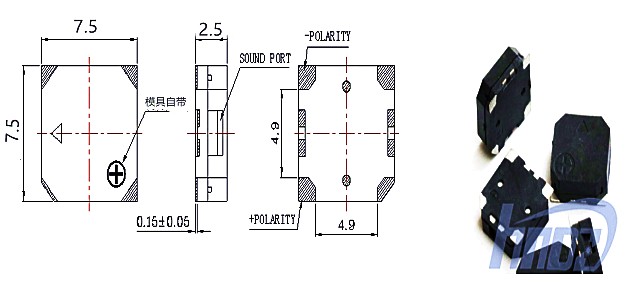

| Mitat (P × L × K) | 7,5 × 7,5 × 2,5 mm |
| Paino | 0,5 g |
| Asunnon materiaali | Musta LCP |
| Juotosmenetelmä (suositus) | Uudelleenvirtaus: 255 ± 5 °C, 3 s; Esilämmitä 180 °C, 40–70 s |
7,5 * 7,5 * 2,5 mm SMD:n magneettinen passiivinen summeri on erillisessä asemassa SMD-summerimaisemassa: se kattaa kompaktien 5 mm:n laitteiden ja tilaa vievien magneettisummerien välisen kuilun. Tämä 16 Ω 3,6 V:n SMD-sähkömagneettinen passiivinen summeri tarjoaa käyttökelpoisen väliratkaisun insinööreille, jotka tarvitsevat pinta-asennusta, mutta jotka vaativat yli 5 mm:n akustisen tehon.
Taajuuden valinta vaatii erityistä huomiota. 2700 Hz:llä MLT-7525-16R toimii alle 4 kHz:n klusterin, johon useimmat pienikokoiset summerit keskittyvät. Tällä on merkitystä kahdessa yhteydessä: ensinnäkin alemmat taajuudet etenevät pienemmällä ilmakehän vaimennuksella lyhyillä etäisyyksillä; Toiseksi teollisuusympäristöissä on tyypillisesti pienempi kohinan spektritiheys 2–3 kHz:n kaistalla verrattuna 4 kHz:n alueelle, jossa tuulettimet, kytkentävirtalähteet ja digitaalielektroniikka aiheuttavat huomattavia häiriöitä.
16 Ω:n impedanssi tuo käyttöön erilaisen käyttöpiirin paradigman kuin 12 Ω:n sarja. Vaikka suora GPIO-käyttö 3,3 V:n mikro-ohjaimista on vähemmän käytännöllistä (virta ylittäisi tyypilliset 25 mA:n nastarajat), korkeampi impedanssi yhdistyy luonnollisesti 5 V:n logiikkaan, omistettujen ajuripiirien tai yksinkertaisten transistoriportaiden kanssa, jotka toimivat Li-ion- tai säädetyistä virtalähteistä. Tuloksena oleva järjestelmä saavuttaa usein paremman sähkömagneettisen yhteensopivuuden alhaisempien virtatransienttien ansiosta.
0,5 g:n massa – viisi kertaa 5 mm:n 0,1 g:n massa – lisää mekaanista kestävyyttä. Lisääntynyt inertia vastustaa tärinän aiheuttamia mikrofonisia vaikutuksia ja tarjoaa vakaamman akustisen ulostulon mekaanisissa iskuolosuhteissa. Pyydä näyte arvioidaksesi matalien taajuuksien leviämistä kohdeympäristössäsi.
Teollisuuden koneiden hälytysjärjestelmät — hätäpysäytys-, vika- ja ylikuormitushälytykset CNC-koneissa, puristimissa ja materiaalinkäsittelylaitteissa, joissa ympäristön melu ylittää 70 dB
Ulkoinen tietoliikenneinfrastruktuuri — kaapin tunkeutuminen, sähkökatkos ja lämpöpoikkeamavaroitukset tukiasemissa, toistimissa ja verkkosolmuissa
Hyötyajoneuvojen sisätilat – peruutushälytin, turvavyömuistutin ja tavaratilan oven hälytykset pakettiautoissa, kuorma-autoissa ja rakennuskoneissa
Maatalous- ja rakennuskoneet — toimintatila ja turvallisuusrajavaroitukset traktoreissa, kaivinkoneissa ja harvesterit, jotka ovat alttiina tärinälle ja pölylle
UPS (Uninterruptible Power Supplies) – akkutila, ylikuormitus ja huoltovaroitukset datakeskuksissa ja lääketieteellisissä varavirtajärjestelmissä
Kylmäketjulogistiikkalaitteet – lämpötilan rikkoutumisen ja oven aukiolohälyttimet kylmäkuljetuskonteissa ja pakastimissa
MEIDI soveltaa johdonmukaisia luotettavuusprotokollia kaikessa MLT-sarjan tuotannossa, ja MLT-7525-16R:lle tehdään sama kattava jännitystarkastus:
•Ilmastikestävyyden validointi — 48 tunnin varastointi korkeassa lämpötilassa +80 ± 2 °C, 48 tunnin varastointi matalassa lämpötilassa -30 ± 2 °C:ssa ja 5-jaksoinen lämpöshokki (-30 °C ↔ +80 °C, 30 minuutin viipyminen)
•Mekaaninen jännitystestaus – sinivärinä (10–55 Hz, amplitudi 1,0 mm, XYZ-akselit, 0,5 tuntia kumulatiivisesti) ja 75 cm:n vapaapudotus 10 mm:n kovapuuhun (3 iskua)
• Kosteuskestävyyden tarkastus – 48 tunnin ilmastointi 50 ± 5 °C / 90–95 % RH, jota seuraa 2 tunnin ympäristön palautuminen ja täydellinen sähköinen karakterisointi
•Jotoksen eheyden vahvistus — juotteen lämmönkestävyys 250 ± 5 °C:ssa 10 ± 0,5 sekuntia (2,0 mm rungon ja juotteen välinen välys) sekä täydellinen uudelleenvirtausprofiilin yhteensopivuus

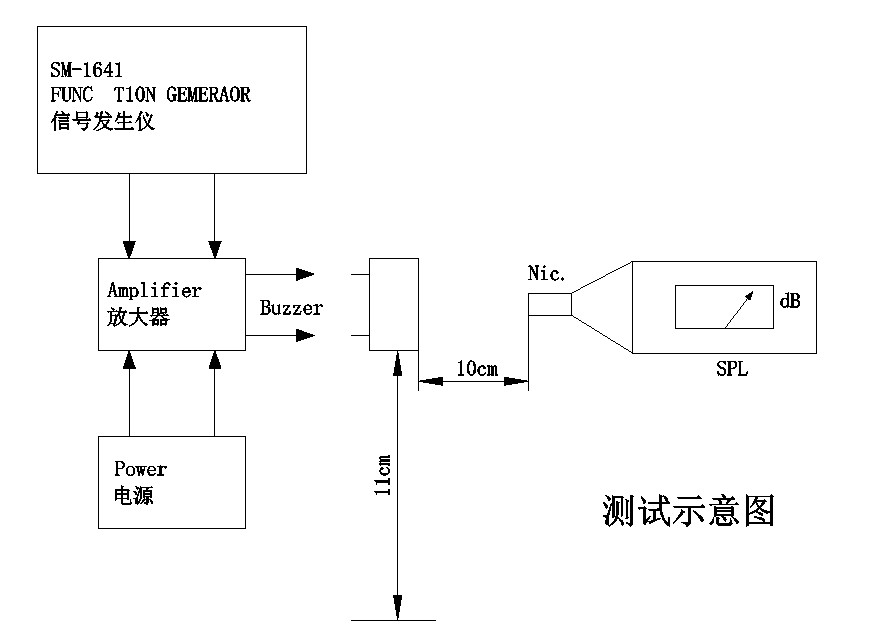

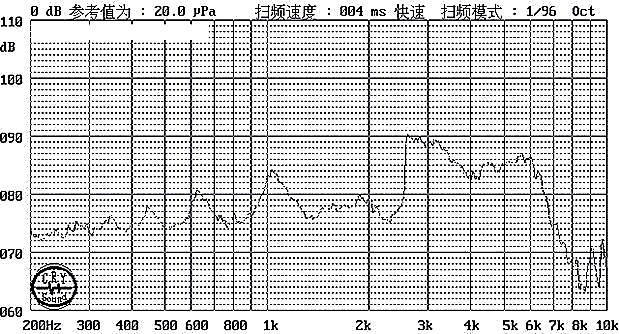

Erätestien näytetiedot (10 yksikköä, 3,6 V:n vakiotaajuusmuuttaja, 10 cm) vahvistavat: äänenpaine 87,3--89,5 dB, virta 71,0--72,7 mA, taajuus 2705--2735 Hz, impedanssi 16,0--16,7 Ω toleanssin sisällä.
1. Miksi MLT-7525-16R käyttää 16 Ω:a pienempien SMD-summerien 12 Ω:n sijaan?
16 Ω käämi on optimoitu 3,6 V:n nimellisjännitteelle ja 2,5–4,5 V:n toiminta-alueelle. Näillä jännitteillä 12 Ω käämi kuluttaisi liikaa virtaa (jopa 300 mA jännitteellä 3,6 V), mikä ylittää ajurin standardiominaisuudet ja tuottaa ei-toivottua lämpöä. 16 Ω:n impedanssi ylläpitää virran ≤ 100 mA:ssa samalla kun kelan kierrokset riittävät suuren kalvon ohjaamiseen 2,7 kHz:llä. Tämä edustaa järjestelmätason optimointia eikä yksinkertaista vastusvalintaa.
2. Voidaanko MLT-7525-16R ohjata suoraan 3,3 V:n mikrokontrollerista GPIO?

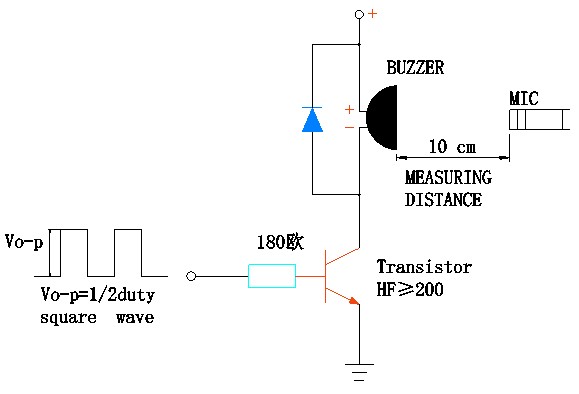

Ei suositella. 3,3 V:n jännitteellä 16 Ω:n käämi kuluttaisi noin 206 mA virtaa – selvästi yli 20–25 mA:n tyypillisen standardien MCU-nastojen rajan ja pysyvien vaurioiden vaara. Tarvitaan yksinkertainen NPN-transistori tai MOSFET-ohjainaste. 5 V:n järjestelmissä 180 Ω:n kantavastus yleistransistorilla (HF ≥ 200) tarjoaa riittävän voimankäytön, joka on samanlainen kuin karakterisointiin käytetty standarditestipiiri.
3. Miten 2,7 kHz:n taajuutta verrataan 4 kHz:n summereihin käytännön sovelluksissa?
2,7 kHz:n resonanssitaajuus tarjoaa erinomaisen tunkeutumisen meluisissa ympäristöissä ja vähemmän suunnattua säteilyä verrattuna 4 kHz:iin. Ihmisen kuuloherkkyys on vertailukelpoinen näiden taajuuksien välillä (molemmat kuuluvat 2–5 kHz:n herkimmälle alueelle). Ensisijainen kompromissi on fyysinen koko: 2,7 kHz:n resonanssin saavuttaminen kompaktissa paketissa vaatii suuremman kalvon, jonka 7,5 mm:n kotelo mahtuu. Sovelluksiin, joissa 4 kHz:n summerit eivät kuulu ympäristömelun vuoksi, MLT-7525-16R tarjoaa suoran päivityspolun.
4. Mikä merkitys -40 °C:n varastointilämpötilaluokalla on?
Laajennettu varastointialue -40 °C:seen tukee kylmäketjulogistiikkaa, korkealla sijaitsevia laitteita ja talvivarastoituja koneita, joissa normaalit -30 °C:n rajat voivat ylittyä kuljetuksen tai seisokin aikana. Käyttöraja pysyy -30 °C:ssa, eli laitetta ei tule aktiivisesti ajaa tämän lämpötilan alapuolelle, mutta se kestää varastoinnin poikkeamat -40 °C:seen ilman huononemista. Tämä ero on kriittinen ilmailu-, arktisissa ja kryogeenisissa vierekkäisissä sovelluksissa.
5. Onko MLT-7525-16R sopiva korvaamaan reiän läpi kulkevat magneettiset summerit olemassa olevissa malleissa?
Kyllä, PCB-asetteluversiolla. 7,5 mm:n SMD-jalanjälki vie saman levyalueen kuin useat 9 mm ja 12 mm:n läpimenevät reiän summerit, mutta ei tarvitse porata reikiä ja asentaa käsin. ≥ 85 dB äänenpainetakuu tarjoaa suunnittelumarginaalin teollisuuden hälytyssovelluksiin. Ensisijainen suunnittelunäkökohta on käyttöpiiri: läpimenevät summerit toimivat usein 12 V jännitteellä sisäisten oskillaattorien kanssa, kun taas MLT-7525-16R vaatii ulkoisen 2,7 kHz:n herätteen 3,6 V:lla. Yksinkertainen oskillaattori tai MCU PWM -lähtö korvaa aiemmin aktiivisen summerin toimittaman itsevärähtelevän käytön.
Ota yhteyttä MEIDIin saadaksesi kilpailukykyisiä tarjouksia, suunnittelunäytteitä ja OEM/ODM-räätälöintiä. Sovellustiimimme voi auttaa ohjainpiirien suunnittelussa 5 V:n ja Li-ion-järjestelmille, akustisen kotelon mallintamisessa ja uudelleenvirtausprofiilin optimoinnissa tuotantolinjallesi.
