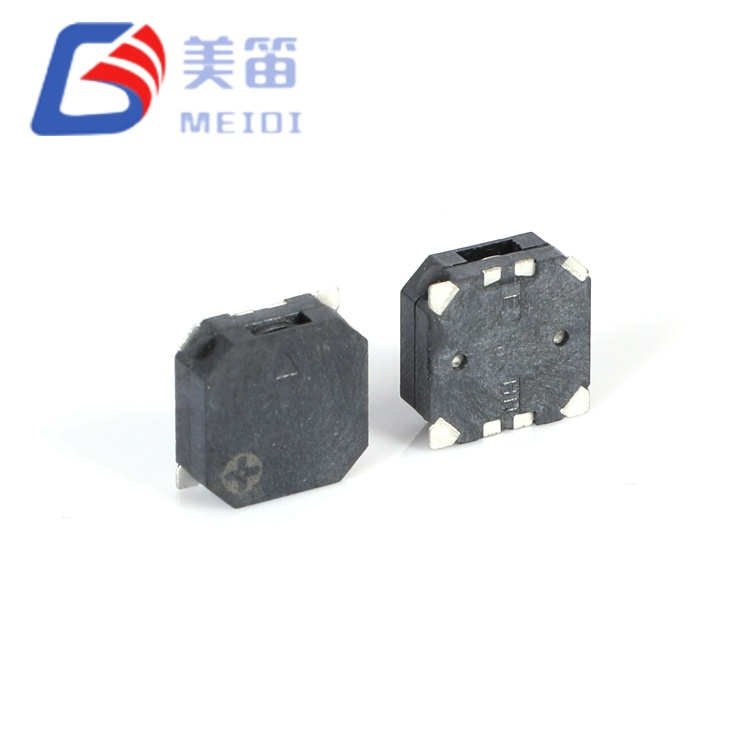

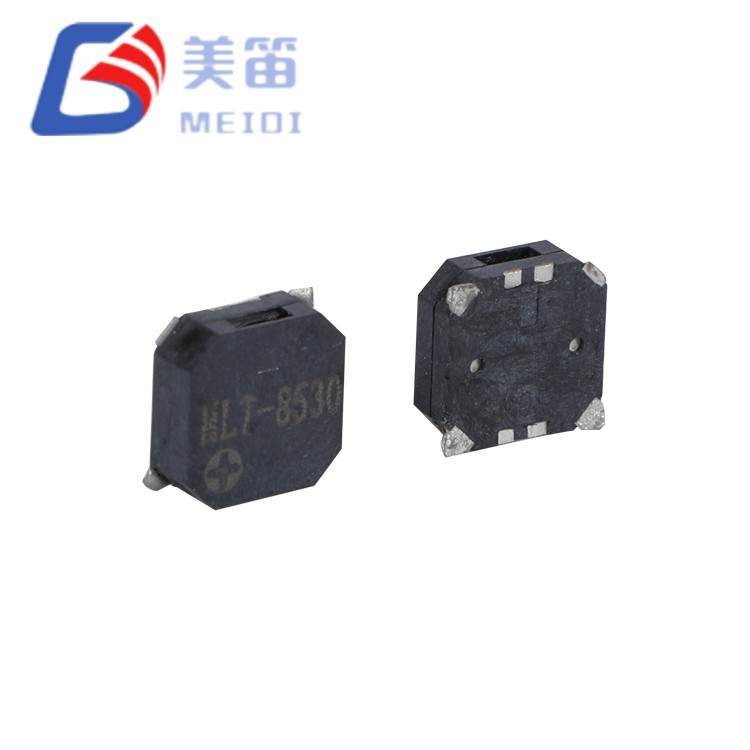

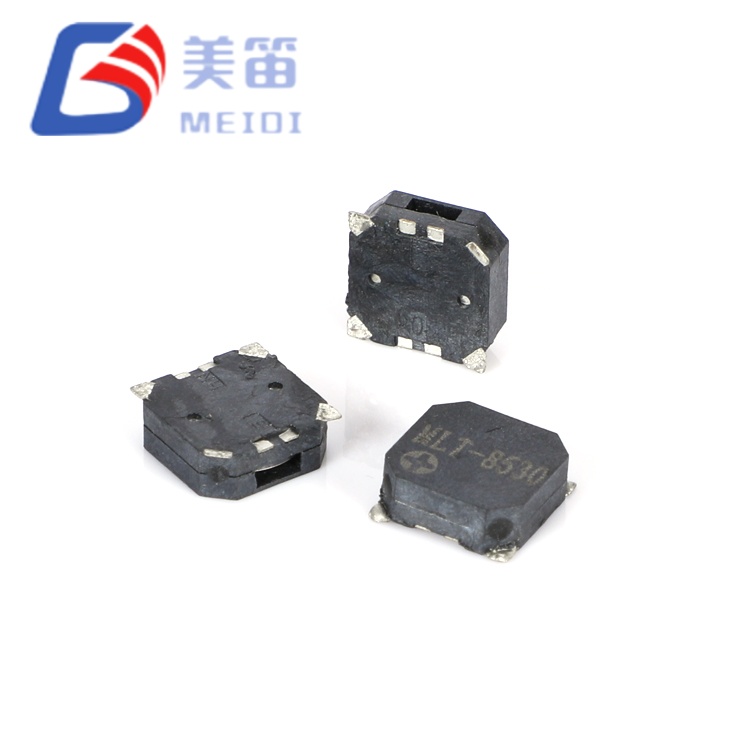

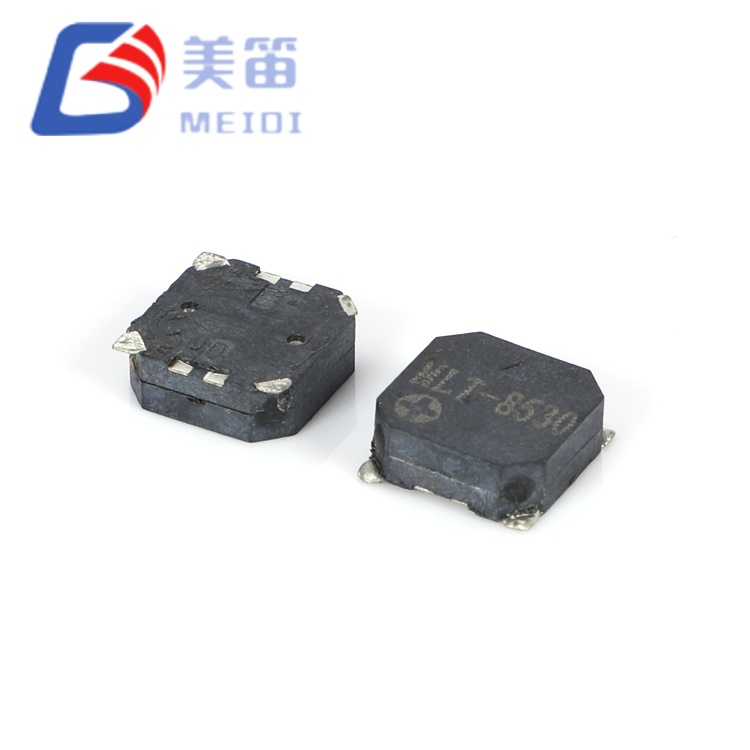

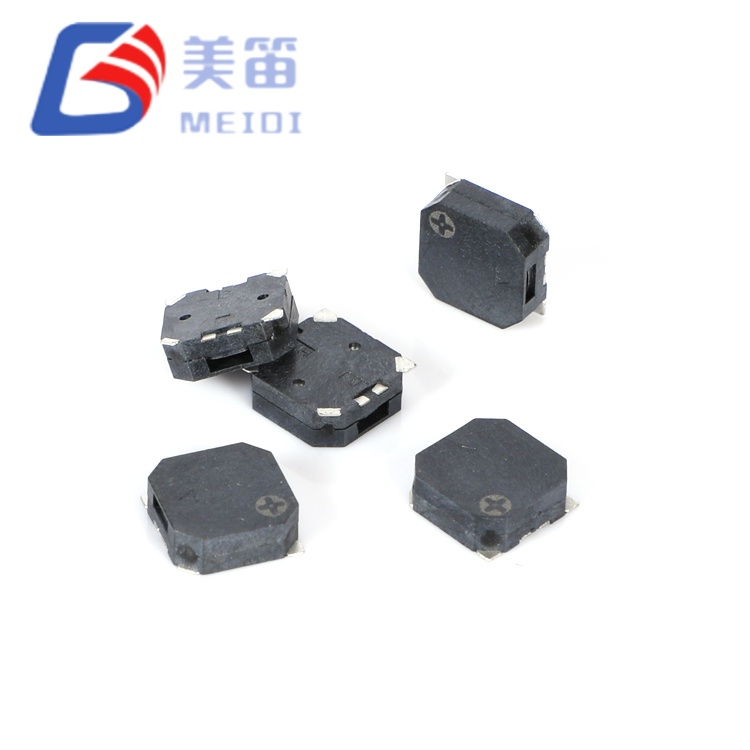

MLT-8530-16R on 8,5*8,5*3 mm:n pinta-asennettava magneettinen passiivinen summeri, joka on suunniteltu sovelluksiin, joissa pinta-asennusten rajoitukset eivät voi vaarantaa akustista tehoa. Mitatulla äänenpainetasolla 92,5–95,3 dB 10 cm:n kohdalla tämä komponentti lähestyy paljon suurempien reiän läpi kulkevien magneettisummerien suorituskykyä säilyttäen samalla täyden SMT-yhteensopivuuden – joten se soveltuu teollisuushälytysjärjestelmiin, yleiseen turvallisuusinfrastruktuuriin ja raskaiden koneiden varoitusasennuksiin.
MEIDI:n Jiangsun tehtaalla valmistetussa MLT-8530-16R:ssä on 16 ± 3 Ω kelaimpedanssi ja 2 700 ± 200 Hz resonanssitaajuus tiukennetulla taajuustoleranssilla, mikä takaa yhtenäisen sävyluonteen tuotantoerien välillä. 3,6 V:n nimellisjännite (alue 2,5–4,5 V) tukee Li-ion-akkujärjestelmiä ja 5 V:n logiikkakiskoja, kun taas musta LCP-kotelo kestää reflow-juottamisen 255 °C:ssa ja toimii -30 °C - +70 °C. Jokainen yksikkö käy läpi 100-prosenttisen sähköisen ja akustisen tarkastuksen. Eränäytetiedot vahvistavat, että SPL-arvot ylittävät jatkuvasti 92 dB – mikä tarjoaa huomattavan marginaalin yli 85 dB:n vähimmäisspesifikaatiota.
Pintaan kiinnitettävä 8,5*8,5*3 mm:n magneettinen passiivinen summeri edustaa MEIDI:n MLT-sarjan suurinta SMD-sähkömagneettista summeria, ja se käyttää 8,5 mm:n neliömäistä kalvoa akustisen säteilyn tehokkuuden maksimoimiseksi. Verrattuna 7,5 mm:n MLT‑7525‑16R:ään tämä 8,5 mm:n versio lisää kalvon pinta-alaa noin 28 %, mikä tarkoittaa korkeampia äänenpainetasoja, jotka on vahvistettu tuotantotesteissä – merkittävä etu sovelluksissa, joissa kuuluvuusmarginaalit ovat kriittisiä.
Passiivisen muuntimen arkkitehtuuri vaatii ulkoisen vaihtovirtasignaalin – tyypillisesti 2700 Hz:n neliöaallon mikro-ohjaimen PWM-lähdöstä tai erillisestä oskillaattorista. Tämä suunnitteluvaihtoehto tarjoaa laiteohjelmistosuunnittelijoille täydellisen hallinnan hälytyskuvioihin, taajuusmodulaatioon ja käyttöjaksoperusteiseen äänenvoimakkuuden skaalaukseen. 16 Ω kelan impedanssi on optimoitu 3,6 V:n nimellistoiminnalle, tasapainottamalla virranotto (≤ 100 mA) riittävällä magneettivuolla voimakkaaseen kalvoherätykseen.
Tiukennettu 2 700 ± 200 Hz:n taajuustoleranssi – 33 %:n pienempi varianssi verrattuna standardiin ± 300 Hz:n spesifikaatioihin – varmistaa yhtenäisen sävyluonteen tuotantoerissä. Tämä on erityisen tärkeää usean yksikön asennuksissa, joissa taajuuden lyöminen tai havaitsemishäiriö laitteiden välillä ei ole hyväksyttävää, kuten synkronoiduissa hälytysverkoissa tai hätäevakuointijärjestelmissä, joissa on useita hälyttimiä.
3,0 mm:n onkalon korkeus lisää sisäistä tilavuutta resonanssin optimointia varten 2,7 kHz:llä. Laajennettu käyttölämpötila-alue (-30 °C - +70 °C) ja varastointialue (-40 °C - +85 °C) tukevat käyttöönottoa lämpöä vaativissa ympäristöissä jäähdytetyistä logistiikkatiloista auringolle alttiisiin ulkolaitteiden koteloihin.
MLT-sarjan suurin SMD-kalvo – 8,5 mm:n neliömäinen kotelo kestää suurimman mahdollisen tärisevän kalvoalueen ja tarjoaa korkeimman saavutettavissa olevan SMD-äänenpaineen
Tiukennettu ±200 Hz:n taajuustoleranssi – 33 %:n vähennys erien vaihtelussa varmistaa yhtenäisen sävyluonteen usean yksikön asennuksissa
Mitattu 92,5–95,3 dB lähtö – empiirinen suorituskyky ylittää 85 dB:n määrityksen 7,5–10,3 dB:llä, mikä tarjoaa huomattavan akustisen äänenvoimakkuuden
3,0 mm:n laajennettu ontelon korkeus – suurempi sisäinen tilavuus parantaa 2,7 kHz:n resonanssitehokkuutta laajentamatta jalanjälkeä
16±3Ω impedanssi – optimoitu 3,6 V Li-ion -järjestelmille ja 5 V logiikkakiskoille kohtuullisella virrantarpeella
Laajennettu lämpöverho - -30°C - +70°C toiminta-alue ylittää kuluttajatason rajat teollisen luotettavuuden suhteen
| Parametri | Arvo |
| Tuotetyyppi | Passiivinen sähkömagneettinen SMD-summeri |
| Nimellisjännite | 3,6 V (o-p) |
| Käyttöjännite | 2,5–4,5 V (o-p) |
| Äänilähtö 10 cm | ≥ 85 dB |
| Käyttövirta | ≤ 100 mA |
| Resonanssitaajuus | 2700 ± 200 Hz |
| Kelan vastus | 16 ± 3 Ω |
| Käyttölämpötila | -30 °C ~ +70 °C |
| Varastointilämpötila | -40 °C ~ +85 °C |
| Mitat (P × L × K) | 8,5 × 8,5 × 3,0 mm |
| Paino | 0,5 g |
| Asunnon materiaali | Musta LCP |
| Juotosmenetelmä (suositus) | Uudelleenvirtaus: 255 ± 5 °C, 3 s; Esilämmitä 180 °C, 40–70 s |

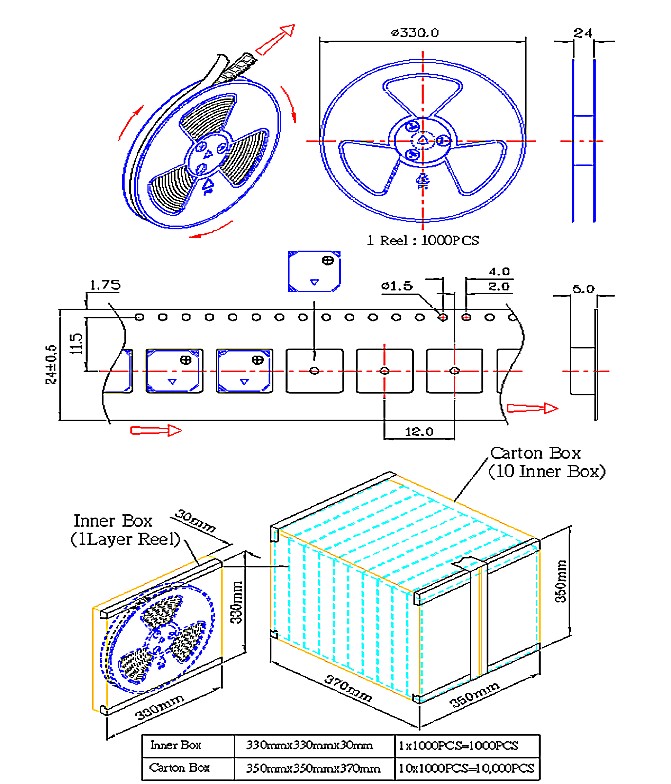

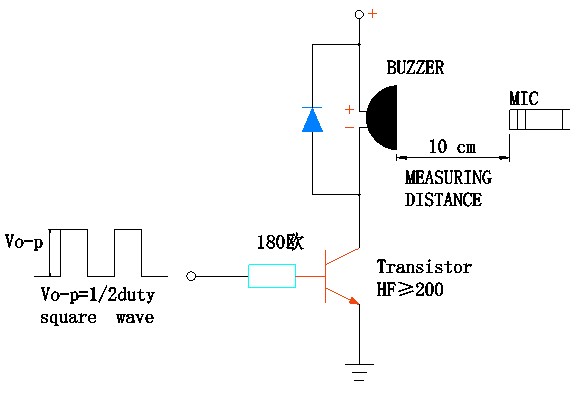

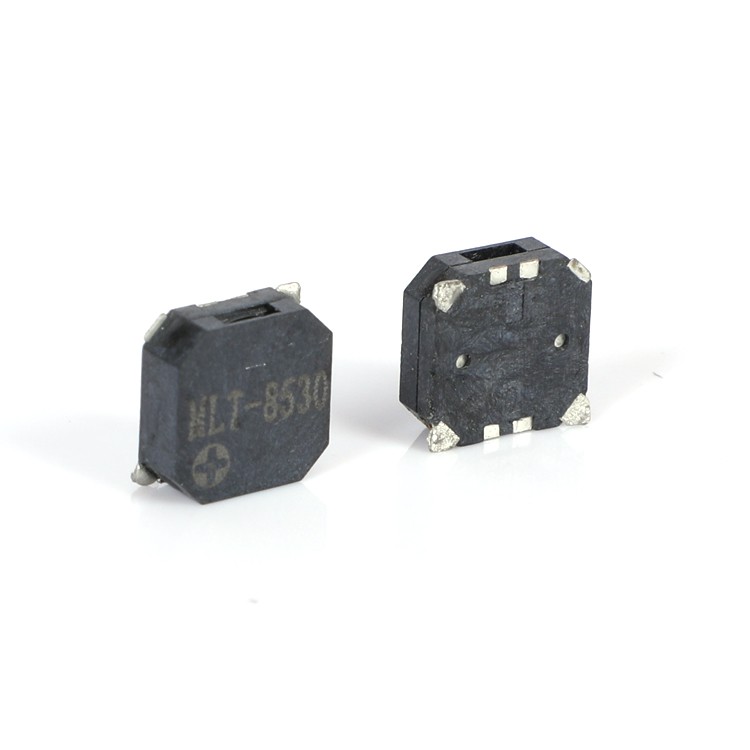

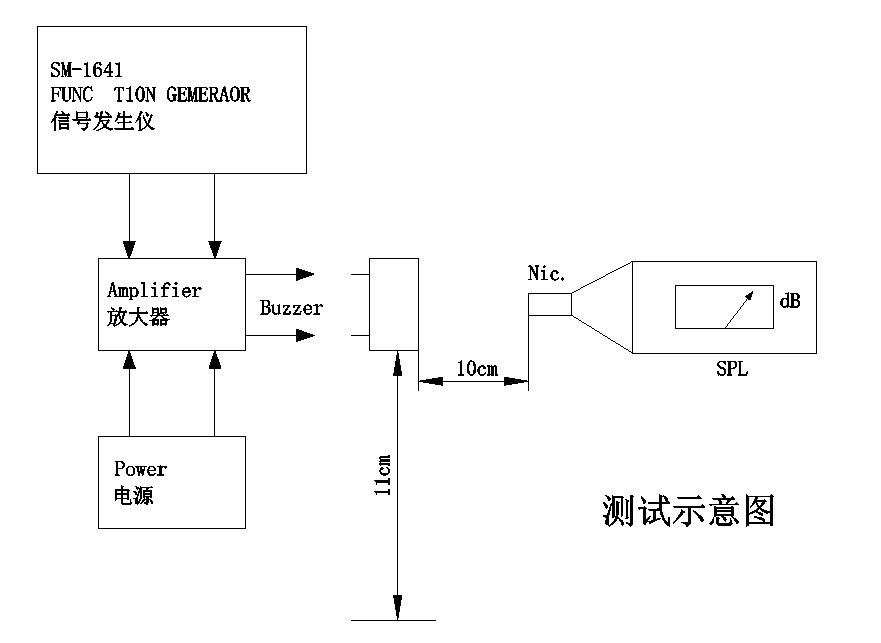

Tuotantoerän tarkistus (n=10) standardoiduissa testiolosuhteissa – 3,6 V neliöaalto, 2700 Hz, 50 %:n käyttösuhde, 10 cm:n vapaan kentän mittaus – vahvistaa seuraavan suorituskyvyn jakautumisen:
| Parametri | Minimi | Maksimi | Tarkoittaa |
| Äänenpainetaso | 92,5 dB | 95,3 dB | 93,8 dB |
| Käyttövirta | 70,9 mA | 73,0 mA | 71,9 mA |
| Resonanssitaajuus | 2700 Hz | 2700 Hz | 2700 Hz |
| Kelan vastus | 15,7 Ω | 16,4 Ω | 16,1 Ω |
85 dB:n vähimmäisvaatimusten yläpuolella oleva akustinen lähtömarginaali – 7,5–10,3 dB – edustaa 2,4–3,4-kertaista lisäystä akustisessa tehossa. Tämä ylätila ottaa huomioon jännitteen laskun, kotelon vaimennuksen, pölyn kerääntymisen säleikköihin ja komponenttien ikääntymiseen tuotteen koko elinkaaren ajan. Kaikki kymmenen näytettä testattiin tarkasti 2700 Hz:llä, mikä osoittaa, että tuotantoprosessin ohjaus on hyvin ±200 Hz:n toleranssin sisällä ja lähestyy keskitaajuutta.
Kaupalliset sisähälytysjärjestelmät – äänihälytys toimistorakennuksissa, liiketiloissa ja valvotuissa sisäympäristöissä, joissa vaaditaan SPL-kynnykset; ei sovellu paloturvallisuussovelluksiin, jotka vaativat UL/EN 54 -sertifioinnin ilman ylimääräistä järjestelmätason validointia
Raskaat teollisuuskoneet – törmäysten välttäminen, nosturin liikkeet ja puristimen toimintavaroitukset ympäristöissä, jotka ylittävät 85 dB:n ympäristön melua ja joissa tavalliset summerit eivät kuulu
Yleinen turvallisuus- ja turvallisuusinfrastruktuuri – välitöntä kuuloa vaativat tunkeutumiset, mellakantorjunta ja joukkoilmoitusjärjestelmät
Merenkulun ohjauspaneelin merkkivalot – äänihälytykset suljetuissa siltakonsoleissa, navigointilaitteissa ja sisätiloissa olevissa ohjauspaneeleissa, joissa on IP-luokiteltu ympäristönsuoja; ei suoralle säälle altistumiseen
Suljetun tilan teollisuuslaitteet – ajoneuvojen läheisyysvaroitukset ja prosessihälytykset suljetuissa varasto- ja tehdasympäristöissä
Maatalouden sisäkäsittelylaitteet – toimintahälytykset viljankäsittely-, lajittelu- ja pakkauskoneissa suljetuissa tiloissa
MLT-8530-16R vastaa tiettyyn markkinoiden tarpeeseen: saavutetaan reiän läpi verrattavissa oleva akustinen teho säilyttäen samalla pinta-asennuskokoonpanon tehokkuuden. Tämä 8,5 × 8,5 mm:n komponentti on yksi suurimmista kaupallisesti saatavilla olevista SMD-sähkömagneettisista summereista, mutta se on silti huomattavasti pienempi kuin 12 mm tai 16 mm:n läpimenevät vaihtoehdot, joilla on samanlainen SPL-ominaisuus. Valmistajille, jotka ovat sitoutuneet SMT-prosesseihin – olipa kyse kustannusten alentamisesta, automaation tehokkuudesta tai monikerroksisten piirilevyjen piirilevytilan optimoinnista – tämä komponentti eliminoi tarpeen tinkiä kuuluvuudesta.
Tiukennettu taajuustoleranssi käsittelee hienovaraista mutta merkittävää näkökohtaa ammattimaisissa hälytysjärjestelmissä. Kun useat summerit toimivat samanaikaisesti, taajuuserot luovat kuultavia iskukuvioita, jotka voidaan kokea ahdistaviksi tai moniselitteisiksi. MLT-8530-16R:n pienempi varianssi minimoi tämän vaikutuksen ja tuottaa johdonmukaisemman, arvovaltaisemman sävyn – tärkeä ominaisuus hätäilmoitusjärjestelmissä, joissa selkeä, yksiselitteinen hälytyksen havaitseminen on kriittinen.
0,5 gramman massa – identtinen pienemmän MLT-7525-16R:n kanssa suuremmasta jalanjäljestä huolimatta – osoittaa tehokkaan materiaalin käytön ja ehdottaa vertailukelpoista tärinänkestävyyttä ja mekaanista kestävyyttä. Laajennetut lämpötilaluokitukset tukevat käyttöönottoa termisesti haastavissa ympäristöissä, joissa kuluttajalaatuiset komponentit pettäisivät ennenaikaisesti.
MEIDI valmistaa MLT-8530-16R:tä erityisillä SMD-kokoonpanolinjoilla, joissa on automatisoitu kelan käämitys, juottaminen ja akustinen viritys. Jiangsun laitoksemme toimii ISO 9001:2015 -laatuhallinnan alaisuudessa ja jokaisessa tuotantovaiheessa sovelletaan tilastollista prosessinhallintaa.
Jokainen tuotantoerä läpäisee kattavan pätevyyden:
Akustinen tarkastus – 100 % SPL-mittaus nimellisjännitteellä; näyteerä vahvistaa 92,5–95,3 dB, mikä ylittää 85 dB:n vähimmäisarvon
Taajuusstabiilisuus – tilastollinen näytteenotto taajuudella 2700±200Hz; tuotantonäytteet mittaavat jatkuvasti 2700 Hz, mikä osoittaa keskitaajuuden tarkkuuden
Kelan vastussuojaus – 16±3Ω tarkastus; mitatut arvot tyypillisesti 15,7–16,4Ω
Varastointi korkeissa lämpötiloissa – 48 tuntia +80±2℃; Parametrien täydellinen palautus 2 tunnin ympäristön stabiloinnin jälkeen
Varastointi matalassa lämpötilassa – 48 tuntia -30±2 ℃; vahvistettu aktivointi vähintään 2,5 V jännitteellä
Lämpösokkijaksot – 5 siirtymää välillä -30 ℃ ja +80 ℃ 30 minuutin viiveellä kussakin ääripisteessä
Mekaanisen jännityksen validointi – sinimuotoinen värähtely (10–55 Hz, amplitudi 1,0 mm, XYZ-akselit, kumulatiivinen 0,5 tuntia) ja 75 cm:n vapaapudotus 10 mm:n kovapuulle (3 iskua)
Kosteudenkestävyys – 48 tuntia 50±5 ℃ / 90–95 % RH, 2 tunnin palautuminen ja sähköinen karakterisointi
Juotoksen lämmönkestävyys – 250 ± 5 ℃ 10 ± 0,5 sekuntia, rungon ja juotteen välinen välys 2,0 mm
RoHS- ja REACH-vaatimustenmukaisuusasiakirjat ovat saatavilla pyynnöstä. Erän tunnistekoodit mahdollistavat täydellisen jäljitettävyyden valmistuspäivään, testiasiakirjoihin ja raaka-aineeriin.
Kysymys 1: Miten MLT-8530-16R eroaa saman sarjan 7,5 mm:n MLT-7525-16R:stä?
Molemmilla komponenteilla on samat sähköiset parametrit (16Ω, 2,5–4,5 V, 2700 Hz) ja sama 3,0 mm:n korkeus. MLT-8530-16R:llä on suurempi 8,5 mm:n neliöjalanjälki verrattuna MLT-7525-16R:n 7,5 mm:iin ja vastaavasti korkeampi akustinen teho – mitattuna 92,5–95,3 dB vs. 86–88 dB. Valintapäätös on suora kompromissi piirilevyalueen saatavuuden ja vaaditun SPL:n välillä. Sovelluksissa, joissa suurempi jalanjälki on hyväksyttävä, MLT-8530-16R tarjoaa huomattavasti enemmän akustista ylätilaa. Molemmilla komponenteilla on yhteinen LCP-reflow-yhteensopivuus ja sama laajennettu lämpötilaluokitus.
Q2: Mikä on suositeltu käyttöpiiri MLT-8530-16R:lle?
2700 Hz:n neliöaalto 50 %:n käyttösuhteella ja 3,6 V:n amplitudilla tuottaa maksimaalisen akustisen tehon. 16 Ω:n impedanssi mahdollistaa suoran käytön useista MCU GPIO -nastoista edellyttäen, että ne voivat saada ≥100 mA huippuvirran. Sovelluksissa, joissa GPIO-virta on rajoitettu, pieni NPN-transistori (esim. 2N3904 tai BC547), jossa on 1kΩ kantavastus ja paluudiodi (1N4148) kelan poikki, tarjoaa vankan ja edullisen ohjaimen. Flyback-diodi suojaa transistoria kytkennän aikana syntyviltä induktiivisilta jännitepiikkeiltä.
Q3: Voidaanko MLT-8530-16R käyttää ulkona tai kosteudelle alttiissa ympäristöissä?
Itse komponentin on mitoitettu 90–95 %:n suhteelliselle kosteudelle tiivistymättömälle toiminnalle kosteuskestävyystestin mukaan (48 h 50°C / 95 % RH). Se ei kuitenkaan ole hermeettisesti suljettu, eikä sitä saa altistaa suoralle kosteudelle tai upotukselle. Ulkosovelluksissa summeri tulee asentaa IP-luokiteltuun koteloon, jossa on asianmukaiset akustiset portit (esim. kalvo tai labyrintti), joka mahdollistaa äänen siirtymisen ja estää veden pääsyn sisään. MEIDI tarjoaa mukautuvan pinnoitteen mukautettuna tilausvaihtoehtona – ota yhteyttä suunnittelutiimiimme keskustellaksesi tunkeutumissuojausvaatimuksista.
Q4: Mikä on ±200 Hz:n taajuustoleranssin merkitys verrattuna ±300 Hz:iin?
Tiukennettu toleranssi tarkoittaa 33 %:n vähennystä taajuusvaihteluissa tuotantoerien välillä. Yhden yksikön sovelluksissa ero on havaittavissa hienovarainen. Usean yksikön asennuksissa – kuten hälytyspaneeleissa, joissa on useita hälyttimiä, turvajärjestelmissä, joissa on hajautetut hälyttimet tai vaiheistetut akustiset rakenteet – alennettu taajuuden vaihtelu minimoi kuultavissa olevat iskukuviot, joita esiintyy samanlaisten äänien vuorovaikutuksessa. Tuloksena on yhtenäisempi, ammattimaisempi akustinen luonne, joka heijastaa johdonmukaisuutta ja luotettavuutta.
Q5: Onko mukautettuja taajuus- tai impedanssivaihtoehtoja saatavilla OEM-tilauksille?
Kyllä. MEIDI tukee OEM-räätälöintiä volyymitilauksille, mukaan lukien vaihtoehtoiset resonanssitaajuudet (2,0–4,0 kHz), mukautetut kelan impedanssiarvot ja erikoiskotelomateriaalit tai -värit. Minimitilausmäärät ja toimitusajat vaihtelevat räätälöinnin mukaan. Ota yhteyttä OEM-tukitiimiimme ja kerro teknisistä tiedoista toteutettavuusarvion ja tarjouksen.
Q6: Mikä on odotettu käyttöikä jatkuvassa virityksessä?
Vakiopätevyys sisältää 96 tuntia jatkuvaa käyttöä 25 °C:ssa ja 50 %:n käyttöjakson neliöaallon nimellisjännitteellä. Epämääräisissä jatkuvassa äänisovelluksissa MEIDI suosittelee käyttösuhteen rajoittamista 50 prosenttiin tai jaksoittaisten hälytysmallien käyttöönottoa (esim. 1 sekunti päällä, 3 sekuntia pois päältä) patterin lämmityksen vähentämiseksi ja käyttöiän pidentämiseksi. Pidennetyn käyttöiän testitiedot tietyille käyttöolosuhteille ovat saatavilla pyynnöstä – ota yhteyttä sovellussuunnittelutiimiimme ja kerro tavoitteesi käyttöjakso ja ympäristön lämpötilaprofiili.
Täydellisen teknisen dokumentaation, PCB-jalanjäljen suositusten, viiteohjainpiirejä tai volyymihinnoittelua varten ota yhteyttä MEIDI Engineering Supportiin. Teknisiä näytteitä on saatavilla päteviin kehitysprojekteihin.
Sovellussuunnittelutiimimme vastaa tavallisesti yhden arkipäivän kuluessa ja antaa profiiliohjeita, akustisten koteloiden integrointihuomautuksia ja tuotevaatimustesi mukaan räätälöityä suunnittelutukea.
