Sisäänrakennettu käyttöpiiri — syötä tasajännite suoraan; ulkoista oskillaattoria, PWM-ajastinta tai ohjaintransistoria ei tarvita
7,5 mm:n laajennettu onteloarkkitehtuuri – 15 % suurempi sisätilavuus kuin 6,5 mm:n vastaavat vastaavat lisää Helmholtzin resonanssitehokkuutta ja huippuluokan SPL:tä
Empiirisesti vahvistettu 89,6–93,2 dB lähtö – näytteen keskiarvo 91,5 dB, mikä tuottaa 1,1 dB korkeamman äänenvoimakkuuden kuin kompakteissa versioissa vertailukelpoisella virrankulutuksella
Laaja 2–5 V toiminta-alue – kattaa Li-ionin purkauskäyrät (3,0–4,2 V), 3,3 V:n säädellyn logiikan ja 5 V:n transienttitoleranssin
≤30 mA virta 3 V:n jännitteellä – tehokas energian muunnos laajennetusta ontelogeometriasta mahdollistaa kovemman äänen ilman lisääntynyttä tehotaakkaa
Musta PBT-kotelo – mitoitettu 255 °C aaltojuottoon ja jatkuvaan -20 °C - +70 °C toimintaan

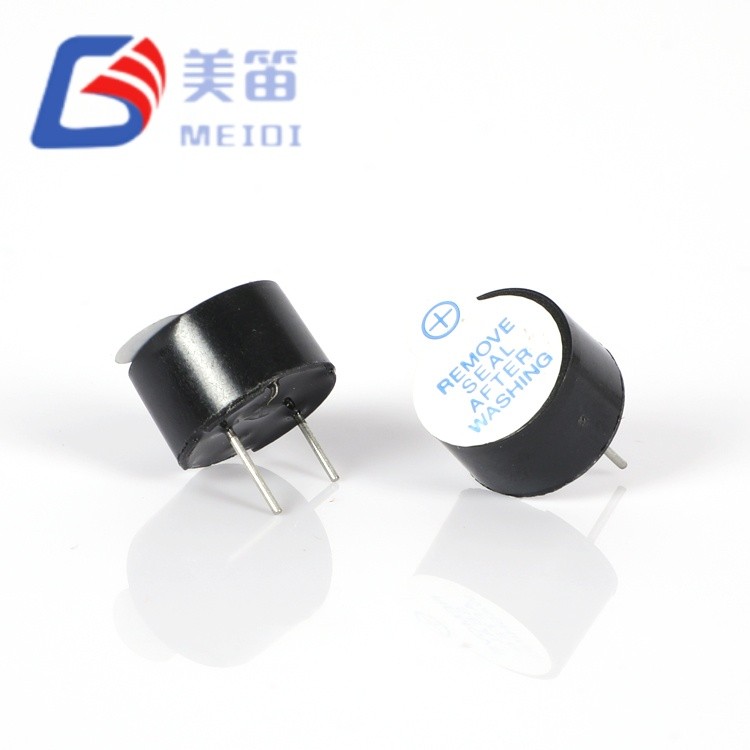

5 V:n sähkömagneettisen summerin piirilevykiinnitys vastaa tiettyyn akustiseen suunnitteluun: PCB:n z-akselin välyksen ja reiän läpi kulkevien aktiivisten summerien äänilähdön välillä. Tämä 12,0 × 7,5 mm:n kokoinen 3 V:n reiän läpi kulkeva sähkömagneettinen aktiivinen summeri ottaa halkaisijaltaan saman 12 mm:n jalanjäljen kuin kompaktit 6,5 mm:n versiot ja tarjoaa samalla mitattavasti korkeamman äänenpaineen laajennetun sisäisen resonanssikammion kautta.
1,0 mm:n lisäontelokorkeus toimii laajennettuna Helmholtz-resonaattorina, mikä lisää akustista kytkentätehoa 2700 Hz:n toimintataajuudella. Näytetestitiedot vahvistavat tämän teknisen hyödyn: HMB1275-03B tuottaa 89,6–93,2 dB (keskiarvo 91,5 dB) verrattuna 87,0–92,0 dB:iin (keskiarvo 90,4 dB) 6,5 mm:n ekvivalenteista – 1,1 dB:n keskimääräinen parannus. Kriittisesti tämä vahvistus saavutetaan vertailukelpoisella virrankulutuksella (näytteen keskiarvo 22,9 mA vs. 23,1 mA), mikä osoittaa ylivoimaista sähköakustista muunnostehokkuutta yksinkertaisesti lisääntyneen tehonoton sijaan.
Tällä tehokkuusetulla on merkitystä kahdessa yhteydessä: akkukäyttöisissä malleissa, joissa jokainen milliampeeri vaikuttaa käyttöaikaan, ja termisesti rajoitetuissa koteloissa, joissa kelan pienemmät resistanssihäviöt johtavat alhaisempiin käyttölämpötiloihin ja pidentäen komponenttien käyttöikää. 2 V:n vähimmäiskäyttöjännite tukee heikon akun varoitusskenaarioita; 5 V:n enimmäisjännite sopii järjestelmiin, joissa säätimen toleranssi on rento.

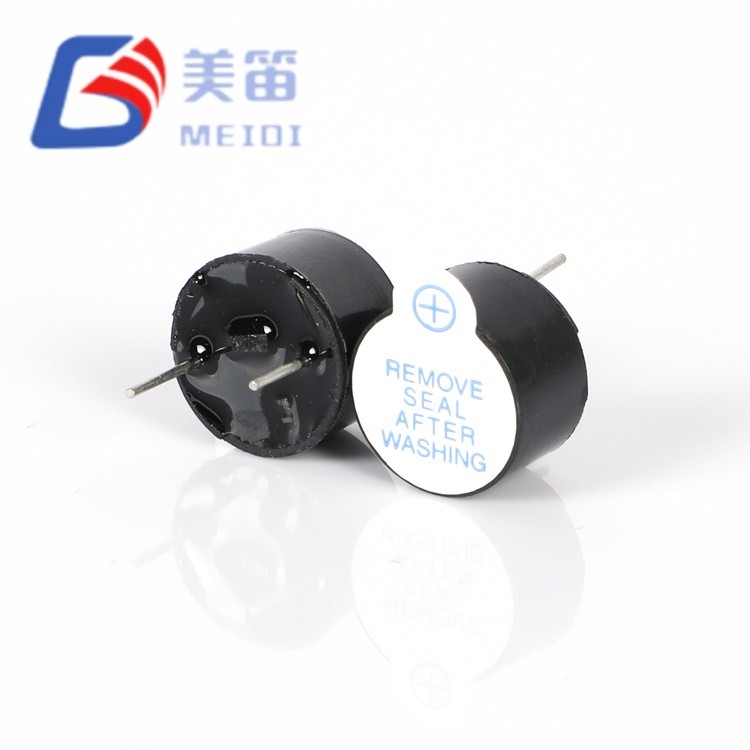

Läpireikärakenne mustalla PBT-kotelolla varmistaa mekaanisen pysyvyyden ja lämmönkestävyyden aaltojuottamisen, manuaalisen korjauksen ja jatkuvan teollisen tärinän alla. Polarisoitu nastakonfiguraatio estää käänteisen jännitteen asennusvirheet kenttähuoltoympäristöissä.
HMB1275-sarja on saatavana useissa jännite- ja konfiguraatioversioissa --- 3 V (HMB1275-03B), 5 V 65 mm tai 95 mm magneettirengasvaihtoehdoilla (HMB1275-05B), 5 V ja 12 V sivuulostuloääniporttiversiot (HMB1275-05C / HMB127 ja ≥4 5-122). dB-lähtö (HMB1275-24B) --- kaikki jakavat saman 12,0 × 7,5 mm:n tilan, musta PBT-kotelo ja läpivientireiän asennusalusta yhtenäistä piirilevyasettelua ja toimitusketjun hallintaa varten.
Laajennettu 7,5 mm:n onkalo-arkkitehtuuri – suurennettu Helmholtz-resonaattorin tilavuus lisää akustista tehokkuutta 2700 Hz:llä ilman, että piirilevyjä laajenee
Todennettu sähköakustisen tehokkuuden lisäys — näytteen keskiarvo 91,5 dB 22,9 mA:lla vs. 90,4 dB 23,1 mA:lla 6,5 mm:n muunnelmissa; korkeampi SPL per milliampeeri vähentää akun kulumista
Sisäänrakennettu oskillaattori, jolla on laaja jännitetoleranssi – toimii 2–5 V ilman taajuusryömimiä; vakaa 2700 Hz lähtö Li-ionin purkauskäyrillä
Pienvirtasuora käyttö — ≤30 mA 3 V:lla mahdollistaa MCU GPIO -suoran yhteyden monissa sovelluksissa, mikä eliminoi ulkoisen ajurivaiheen

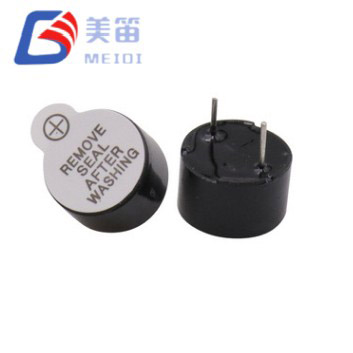

Läpireikäinen mekaaninen ankkuri – lyijynpidätys piirilevyn läpi kestää jatkuvaa tärinää ja lämpökiertoa paremmin kuin pinta-asennusvaihtoehdot
Korjausta kestävä PBT-kotelo – mitoitettu 255 °C aallon juotoshuippuun ja 360 °C manuaaliseen juottamiseen; säilyttää mittavakauden koko toiminta-alueella
| Parametri | Arvo | Huomautuksia |
| Nimellisjännite | 3 V (DC) | Nimellinen toimintapiste |
| Käyttöjännite | 2–5 V (DC) | Jatkuva toiminta-alue |

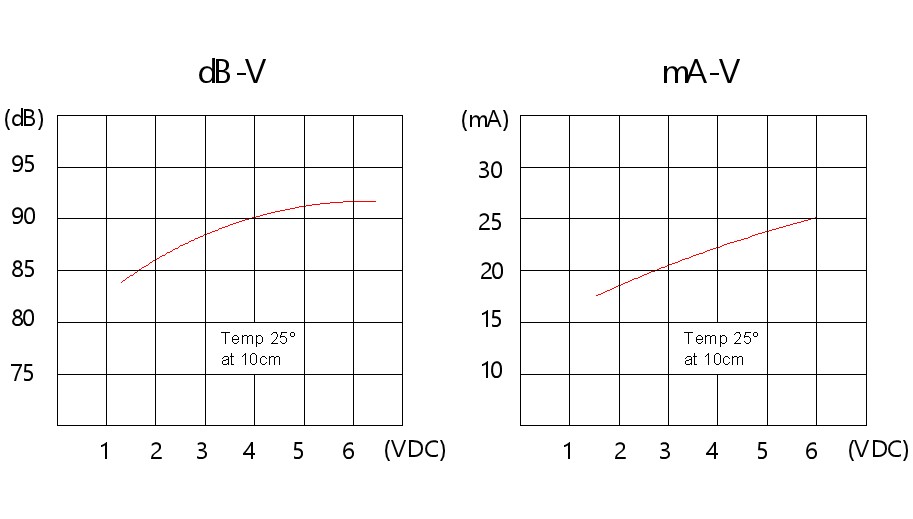

| Äänilähtö 10 cm | ≥ 85 dB | 3 V:lla vapaa kenttä; näytealue 89,6–93,2 dB |
| Resonanssitaajuus | 2700 ± 300 Hz | Korjattu sisäisellä oskillaattorilla |
| Käyttövirta | ≤ 30 mA | 3 V:lla; näytealue 21,3–24,6 mA |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | Ei toiminnassa |

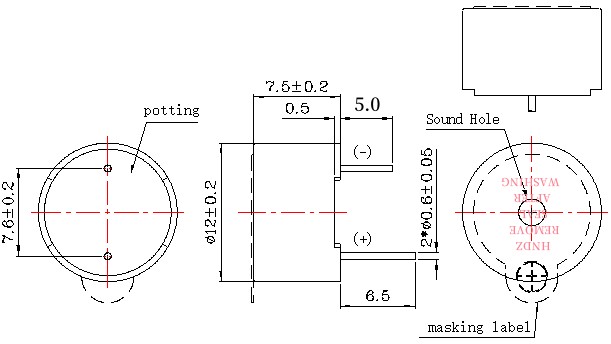

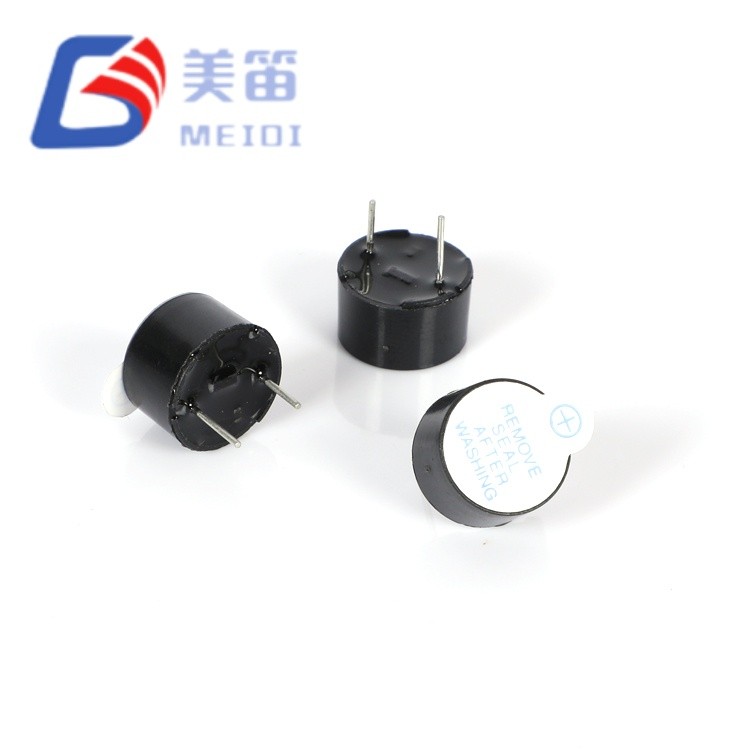

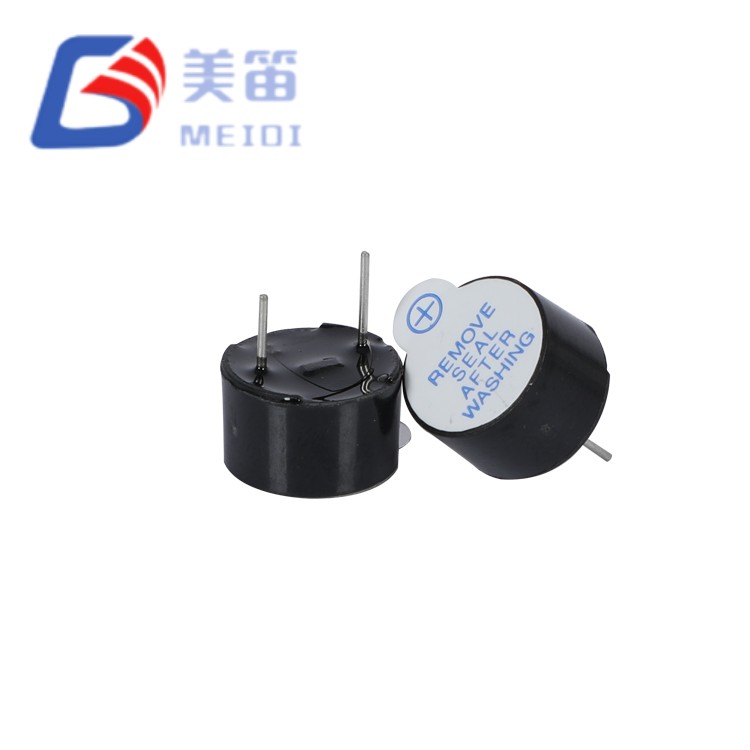

| Mitat (Halkaisija × K) | 12,0 × 7,5 mm | Vain runko; 7,5 mm laajennettu ontelo |
| Paino | 1,7 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | UL94 V-0 mitoitettu |
| Asennustyyppi | Läpireikä | Aalto / manuaalinen juottaminen |
| Juotoslämpötila (aalto) | 255 ± 15 ℃ | 4–6 sekuntia, suositus |
| Juotoslämpötila (manuaalinen) | 360 ± 10 ℃ | 2-5 sekuntia, suositellaan |
| Juotoslämpötila (uudelleenvirtaus) | 245 ± 15 ℃ | 180 ℃ esilämmitys 40-70 s; 245 ℃ 3 s; max 3 passia |
5 V:n sähkömagneettisen summerin piirilevykiinnitys jakaa samat sähköiset parametrit kuin HMB1206-03 (3 V, 2--5 V toiminta-alue, ≤30 mA, 2700 Hz), ja laajennettu 7,5 mm:n onkalokorkeus takaa saman ≥85 dB:n tekniset tiedot. Jos haluat mitata näytetietoja tietyssä sovellusympäristössäsi, ota yhteyttä tehdassovellusten suunnitteluun:
| Metrinen | HMB1206-03 (6,5 mm) | HMB1275-03B (7,5 mm) | Parantaminen |
| Näyte SPL-alue | 87,0–92,0 dB | 89,6–93,2 dB | +2,6 dB max, +1,2 dB min |
| Näytteen SPL-keskiarvo | 90,4 dB | 91,5 dB | +1,1 dB |
| Näytevirta-alue | 21,5–25,0 mA | 21,3–24,6 mA | Vertailukelpoinen |
| Näytevirran keskiarvo | 23,1 mA | 22,9 mA | -0,2 mA |
| Akustinen tehokkuus (dB/mA) | 3.91 | 3.99 | +2,0 % |
1,1 dB SPL:n parannus vastaavalla virrankulutuksella osoittaa, että pidennetty onkalon korkeus lisää akustisen säteilyn vastusta – tärisevän kalvon ja ympäröivän ilman välistä kytkentää – sen sijaan, että se vain lisää kalvon poikkeamaa. Tämä on ensisijainen suunnittelutulos: suurempi teho ilman lisääntynyttä virrankulutusta tai patterin lämmitystä.
Järjestelmäsuunnittelijoille tämä tehokkuuden lisäys tarkoittaa:
Pidempi akun käyttöikä kannettavissa sovelluksissa (sama koettu äänenvoimakkuus, pienempi keskimääräinen virta)
Vähentynyt lämpöjännitys kelassa ja oskillaattoripiirissä (pienemmät resistanssihäviöt)
Suurempi suunnittelumarginaali – 93,2 dB:n maksimi tarjoaa 8,2 dB:n korkeuden yli ≥85 dB:n määrittelyn, mikä ottaa huomioon jännitteen laskun, vanhenemisen ja akustisen esteen
Varastonhallintajärjestelmät – varoitukset keräilyn valmistumisesta, varaston skannausvahvistukset ja trukkien läheisyysvaroitukset korkeakattoisissa ympäristöissä, joissa äänen etenemisetäisyydellä on merkitystä
Lääketieteelliset vuodelaitteet — infuusiopumpun hälytykset, potilaskutsujärjestelmän äänet ja hengityslaitteen vikahälytykset, joissa äänien selkeyden täytyy leikata kliinisen ympäristön melua
Kaupalliset keittiökoneet — uunin ajastimet, astianpesukoneen loppumissignaalit ja jäähdytyskynnyshälyttimet akustisesti heijastavissa ympäristöissä
Maatalouden automaatio – kasvihuoneilmastohälytykset, kastelujärjestelmän vikaäänet ja karjan ruokintaajastimen ilmoitukset ulkoilmassa tai navetassa
Testaus- ja mittauslaitteet — yleismittarin jatkuvuusäänet, oskilloskoopin liipaisuhälytykset ja virtalähteen rajavaroitukset ruuhkaisissa työpöytäasennuksissa
| Suunnittelurajoitus | 6,5 mm:n kompakti ratkaisu | 7,5 mm laajennettu ratkaisu |
| Piirilevyn z-akselin välys ≤ 7,0 mm | Pakollinen; ei vaihtoehtoa | Saattaa ylittää kirjekuoren |
| Suurin akustinen teho 12 mm jalanjäljestä alkaen | Ontelon tilavuuden rajoittama | +1,1 dB tarkoittaa SPL:tä suurennetun resonaattorin kautta |
| Akun käyttöaika kriittinen | Suurempi virta vastaavalle SPL:lle | Sama SPL, pienempi virta - tai kovempi samalla virralla |
| Lämpötiivis kotelo | Patterilämmitystiivisteet | Pienemmät resistiiviset häviöt alhaisemmat käyttölämpötilat |
| Vanhenemis- ja jännitteen vähennysmarginaali | Tiukka; vähimmäisspesifikaatio | 8,2 dB:n ylätila vähintään ≥85 dB:n yläpuolella |
7,5 mm:n korkeus on edelleen yhteensopiva useimpien vakiokoteloiden kanssa, eikä se häiritse tyypillisiä akkupaketteja, näyttöjä tai suojauskokoonpanoja, jotka on pinottu piirilevyn yläpuolelle. Suunnitelmissa, joissa 6,5 mm:n lähtö on marginaalinen, HMB1275-03B tarjoaa akustisen päivityspolun, joka ei vaadi tilanjälkeä tai asettelun muutoksia – vain ylimääräistä z-akselin tilaa.

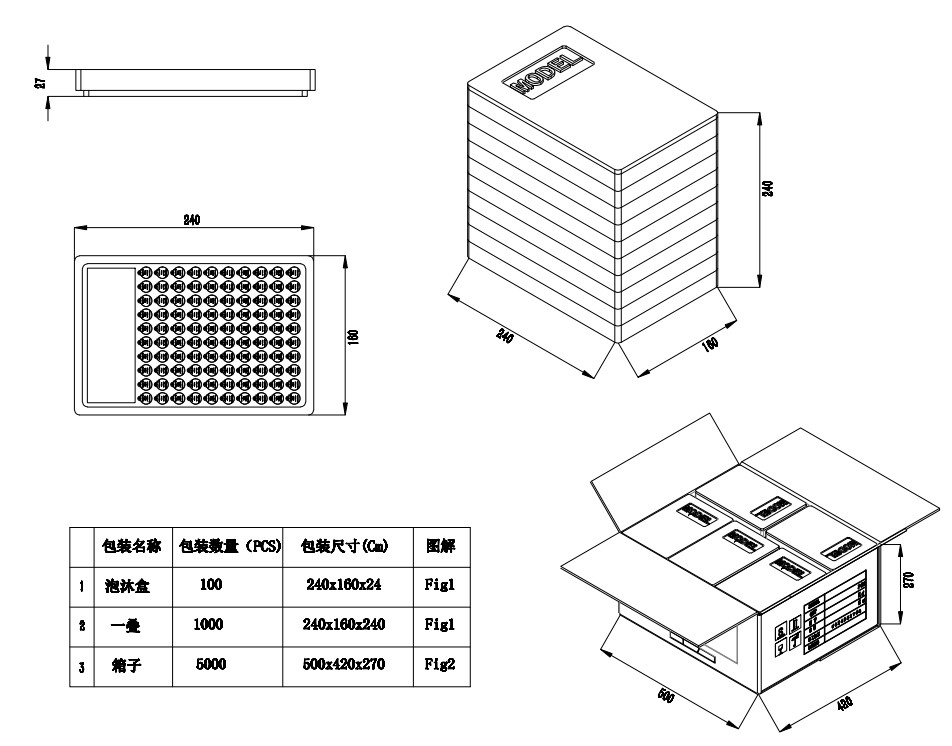

MEIDI valmistaa 5 V:n sähkömagneettisen summerin piirilevykiinnitystä omistetuille läpireiän kokoonpanolinjoille, joissa on 100 % automaattinen sähkötestaus ja akustinen tarkastus. Jokainen tuotantoerä käy läpi:
Akustisen yhdenmukaisuuden tarkastus — 100 % SPL-testi nimellisjännitteellä; näyteerä 89,6–93,2 dB 1,7 dB:n kokonaishajotuksella
Taajuusvakauden tarkistus — tilastollinen näytteenotto taajuudella 2700 Hz ±11 %; näytealue 2690–2721 Hz
Virranoton validointi — ≤30 mA enintään; näytteen keskiarvo 22,9 mA ja 3,3 mA leviäminen
Käyttöikä korkeissa lämpötiloissa - 1 000 tuntia +70 ℃ jatkuvalla SPL-valvonnalla
Lämpösokkijaksot – 5 jaksoa välillä -30 ℃ - +80 ℃, 30 minuutin viive per äärimmäinen
Juotettavuus per J-STD-002 — luokka 3, 260 ℃ kostutustasa
Saatavilla olevat sertifikaatit: RoHS, REACH, UL94 V-0 (kotelomateriaali). IEC 60950-1 -vaatimustenmukaisuusraportit ovat saatavilla pyynnöstä volyymihankinnoissa.
Kysymys 1: Miten HMB1275-03B verrattuna HMB1206-03:een samassa sovelluksessa?
HMB1275-03B on suora akustinen päivitys HMB1206-03:een. Molemmilla on samat sähköiset parametrit (3 V, 2–5 V alue, ≤ 30 mA, 2700 Hz) ja halkaisijaltaan 12,0 mm. 7,5 mm:n onkalon korkeus tuottaa 1,1 dB korkeamman keskimääräisen SPL:n (91,5 dB vs. 90,4 dB) marginaalisesti pienemmällä virrankulutuksella (22,9 mA vs. 23,1 mA). Valinta riippuu z-akselin välyksestä: jos 7,5 mm mahtuu koteloon, HMB1275-03B tarjoaa erinomaisen akustisen tehokkuuden ilman jalanjälkeä tai piirin uudelleensuunnittelua.
Q2: Onko 7,5 mm:n korkeus yhteensopiva tavallisten 12 mm:n summerikoteloiden kanssa?
Kyllä. 12,0 mm:n halkaisija vastaa alan standardien mukaisia etupaneelin aukkoja ja piirilevyasetteluja 12 mm:n läpimeneville summereille. 7,5 mm:n korkeus on useimpien 9–12 mm:n summereille suunniteltujen koteloiden vapaan tilan sisällä. Korkeusrajoitetuissa sovelluksissa (≤ 7,0 mm) tulisi sen sijaan arvioida HMB1206-03 (6,5 mm).
Q3: Mikä on suositeltu käyttöjännite jatkuvaan teollisuuskäyttöön?
Optimaalisen akustisen vakauden ja kelan käyttöiän saavuttamiseksi käytä 3 V:n nimellisjännitteellä tai sen lähellä. Vaikka 2–5 V:n alue takaa toiminnan akun purkauskäyrien ja säätimen toleranssin yli, jatkuva toiminta 5 V:n ylärajalla lisää kelan lämpörasitusta. Ympärivuorokautisissa jatkuvassa äänisovelluksissa kotelon lämmönhallinta tulee arvioida, jotta voidaan estää lämmön kerääntyminen summerin ympärille.
Q4: Mitä SPL:tä voidaan odottaa todellisessa käyttöönotossa?
Tietolomake takaa minimiäänenpaineen ≥85 dB jännitteellä 3 VDC ja 10 cm vapaalla kentällä. Näyteerämittaukset vahvistavat jopa 93,2 dB:n tehon normaaleissa testiolosuhteissa, mikä tarjoaa suunnittelumarginaalin määrittelyn vähimmäistason yläpuolelle. Todellinen järjestelmän sisäinen SPL riippuu asennussuunnasta, kotelon akustisesta kuormituksesta, jännitteen stabiilisuudesta ja mahdollisista suojaritileistä tai pölynsuojuksista. Sovelluskohtaista SPL-arviota varten ota yhteyttä tehtaan sovellussuunnitteluun ja kerro kotelosi tiedot.
Q5: Onko mukautettuja kokoonpanoja saatavilla OEM-tilauksille?
Ota yhteyttä MEIDI Industrial Salesiin keskustellaksesi räätälöidyistä vaatimuksista, mukaan lukien vaihtoehtoiset ontelogeometriat, lyijynmuodostuskokoonpanot, pintojen jakomuutokset ja kotelon värikoodaus. Minimitilausmäärät ja toimitusajat vaihtelevat muutosten monimutkaisuuden mukaan; lähetä OEM-kokoonpanopyyntö tarjousta ja toteutettavuusarviointia varten.
Ota yhteyttä MEIDI Industrial Salesiin volyymihinnoittelua, mukautettuja ontelokokoonpanoja, SPL-karakterisointiraportteja tai integrointia kotelointisuunnitelmaasi varten. Suunnittelunäytteet saatavilla akustista arviointia varten kohdeympäristössäsi.
MEIDI-sovellusten suunnittelu vastaa tyypillisesti teknisiin tiedusteluihin yhden arkipäivän kuluessa ajureiden piirien muistiinpanojen, koteloiden integrointiohjeiden ja volyymihinnoittelun avulla.
