Kolme jännitevaihtoehtoa – 3 V (1,5–4,5 V), 5 V (3–7 V) ja 12 V (8–16 V) – jakavat saman resonanssitaajuusmäärityksen 2700 ± 300 Hz
Integroitu oskillaattoripiiri — DC-sovellus tuottaa kiinteääänisen ulostulon ilman ulkoista PWM:ää tai signaalin muokkausta
≥85 dB äänenpaine 10 cm:n etäisyydellä – määritetty minimi kaikille kolmelle versiolle vastaavilla nimellisjännitteillä
0,71 g kevyt runko (erittelyn mukaan)
Musta PBT-kotelo; käyttölämpötila -20 °C - +70 °C, varastointilämpötila -30 °C - +80 °C
4,2 mm korkeusprofiili (erittelyn mukaan)
| Parametri | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| Nimellisjännite | 3 V DC | 5 V DC | 12 V DC |
| Käyttöjännite | 1,5 – 4,5 V DC | 3-7 V DC | 8-16 V DC |
| Äänilähtö 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Käyttövirta | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Resonanssitaajuus | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Käyttölämpötila | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Varastointilämpötila | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |
| Mitat (Halkaisija × K) | 9,0 × 4,2 mm | 9,0 × 4,2 mm | 9,0 × 4,2 mm |
| Paino | 0,71 g | 0,71 g | 0,71 g |
| Asunnon materiaali | Musta PBT | Musta PBT | Musta PBT |

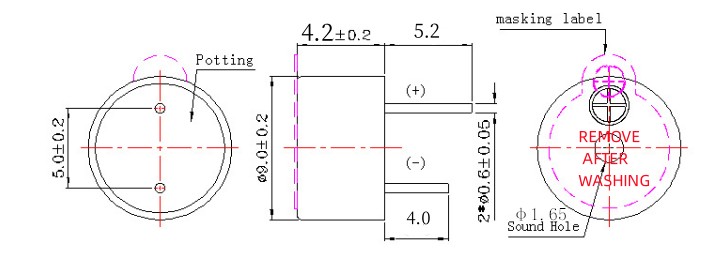

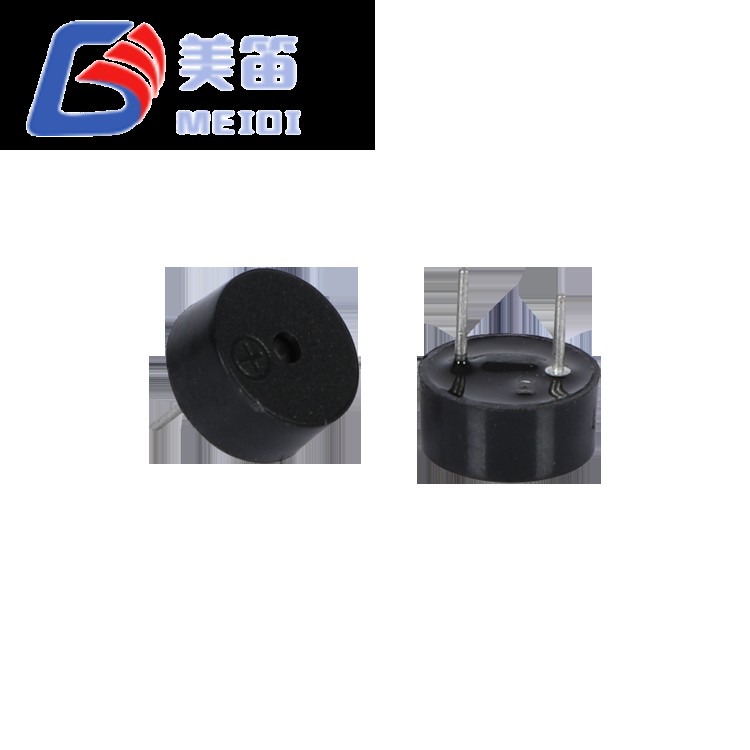

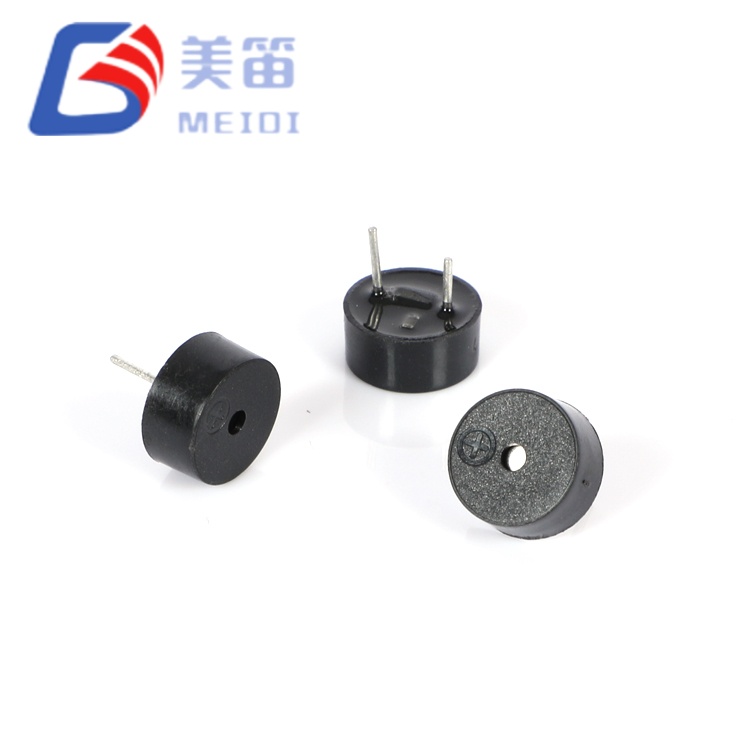

Kompakti 9,0 × 4,2 mm jalanjälki – määritetyt mitat läpireiän asennukseen
Integroitu oskillaattori eliminoi ulkoisen käytön — DC-jännitesovellus tuottaa kiinteän 2700 ± 300 Hz äänen ilman ulkoista PWM:ää tai signaaligeneraattoria
Kolme jännitetasoa – 3V, 5V ja 12V vaihtoehtoja mahdollistavat valinnan käytettävissä olevan järjestelmän jännitekiskon perusteella
Paino 0,71 g - spesifikaatiota kohti

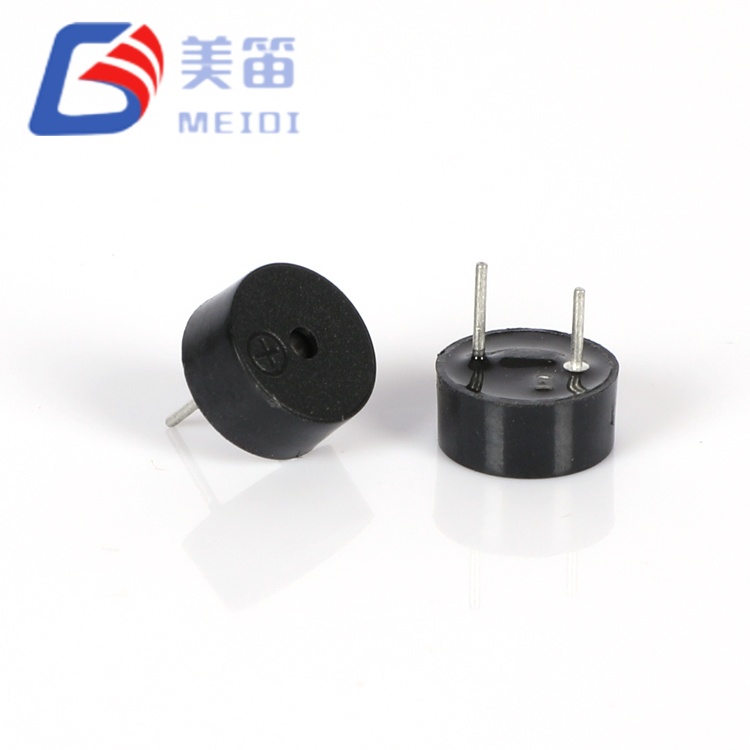

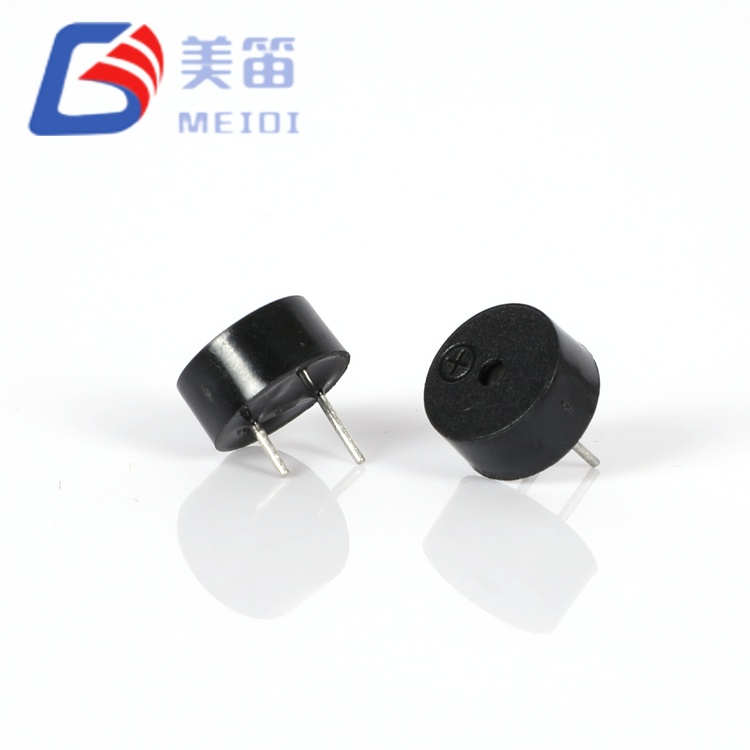

Polarisoitu reikäkiinnitys — nastan napaisuusmerkintä osoittaa oikean suunnan
Musta PBT-kotelo teolliseen kokoonpanoon — yhteensopiva aaltojuottamisen kanssa 255 ± 15 °C:ssa ja manuaalisen juottamisen kanssa 360 ± 10 °C:ssa spesifikaatioiden mukaan
≤ 30 mA virranotto nimellisjännitteellä — määritetty suurin käyttövirta

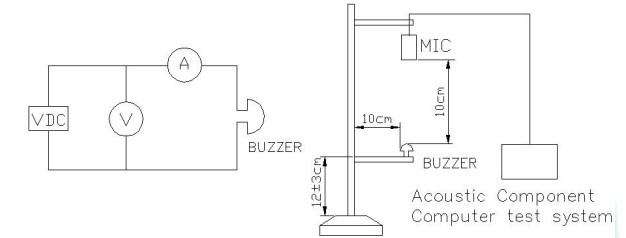

| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Sähkömagneettinen läpireiän aktiivinen summeri | — |
| Nimellisjännite | 3 V DC | Nimellinen toimintapiste |
| Käyttöjännite | 1,5 – 4,5 V DC | Jatkuva kantama |
| Äänilähtö 10 cm | ≥ 85 dB | 3V, vapaa kenttä |
| Käyttövirta | ≤ 30 mA | 3V jännitteellä |
| Resonanssitaajuus | 2700 ± 300 Hz | Nimellisjännitteellä |
| Käyttölämpötila | -20 °C ~ +70 °C | Jatkuva |
| Varastointilämpötila | -30 °C ~ +80 °C | Ei toiminnassa |
| Mitat (Halkaisija × K) | 9,0 × 4,2 mm | Runko ilman tappeja |
| Paino | 0,71 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | — |
| Juottaminen (Reflow) | 245 ± 15 °C, 3 s | 180 °C esilämmitys 40–70 s; max 3 passia |
| Juotos (aalto) ★ | 255 ± 15 °C, 4-6 s | 2-3 passia suositellaan |
| Juotos (manuaalinen) ★ | 360 ± 10 °C, 2–5 s | 2-3 passia suositellaan |
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Sähkömagneettinen läpireiän aktiivinen summeri | — |
| Nimellisjännite | 5 V DC | Nimellinen toimintapiste |
| Käyttöjännite | 3-7 V DC | Jatkuva kantama |
| Äänilähtö 10 cm | ≥ 85 dB | 5V, vapaa kenttä |
| Käyttövirta | ≤ 30 mA | 5V jännitteellä |
| Resonanssitaajuus | 2700 ± 300 Hz | Nimellisjännitteellä |
| Käyttölämpötila | -20 °C ~ +70 °C | Jatkuva |
| Varastointilämpötila | -30 °C ~ +80 °C | Ei toiminnassa |
| Mitat (Halkaisija × K) | 9,0 × 4,2 mm | Runko ilman tappeja |
| Paino | 0,71 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | — |
| Juottaminen (Reflow) | 245 ± 15 °C, 3 s | 180 °C esilämmitys 40–70 s; max 3 passia |
| Juotos (aalto) ★ | 255 ± 15 °C, 4-6 s | 2-3 passia suositellaan |
| Juotos (manuaalinen) ★ | 360 ± 10 °C, 2–5 s | 2-3 passia suositellaan |
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Sähkömagneettinen läpireiän aktiivinen summeri | — |
| Nimellisjännite | 12 V DC | Nimellinen toimintapiste |
| Käyttöjännite | 8-16 V DC | Jatkuva kantama |
| Äänilähtö 10 cm | ≥ 85 dB | 12V, vapaa kenttä |
| Käyttövirta | ≤ 30 mA | 12V jännitteellä |
| Resonanssitaajuus | 2700 ± 300 Hz | Nimellisjännitteellä |
| Käyttölämpötila | -20 °C ~ +70 °C | Jatkuva |
| Varastointilämpötila | -30 °C ~ +80 °C | Ei toiminnassa |
| Mitat (Halkaisija × K) | 9,0 × 4,2 mm | Runko ilman tappeja |
| Paino | 0,71 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | — |
| Juottaminen (Reflow) | 245 ± 15 °C, 3 s | 180 °C esilämmitys 40–70 s; max 3 passia |
| Juotos (aalto) ★ | 255 ± 15 °C, 4-6 s | 2-3 passia suositellaan |
| Juotos (manuaalinen) ★ | 360 ± 10 °C, 2–5 s | 2-3 passia suositellaan |
Huomautus: Seuraavat tiedot on poimittu MEIDI-tuotteen spesifikaatioiden liitteenä olevista testiraporteista. Nämä arvot kuvaavat tyypillistä jakelua näytteitetyistä tuotantoeristä, eivätkä ne ole taattuja määrityksiä.

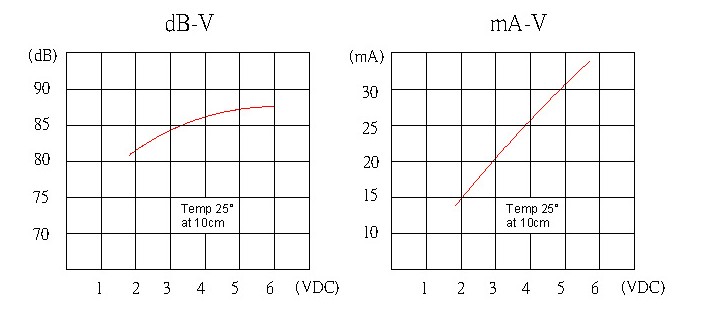

| Variantti | SPL-alue (dB) | Virta-alue (mA) | Taajuusalue (Hz) | Halkaisija (mm) | H (mm) |
| HNT-9042-03 | 86,5 - 89,5 | 22.8 - 26.5 | 2690-2730 | 9.07 - 9.15 | 4.20 – 4.22 |
| HNT-9042-05 | 86,5 - 89,5 | 24.5-26.1 | 2677-2723 | 9.0 – 9.1 | 4.20 – 4.22 |
| HNT-9042-12 | 87,3 - 89,9 | 24.9 - 26.5 | 2677-2723 | 9.11 - 9.12 | 4,25 – 4,21* |
Huomautus: HNT-9042-12 näytetietorivillä 2 näkyy korkeusmitta 42,1 mm, mikä on typografinen virhe alkuperäisessä testiraportissa; määritetty mitta on 4,2 ± 0,2 mm.
Taatut tiedot on lueteltu yllä olevissa teknisten tietojen taulukoissa. Ota yhteyttä MEIDiin saadaksesi todelliset erätestitiedot.
Kädessä pidettävät testi- ja mittauslaitteet – äänimerkit valmistumisesta ja kynnysarvosta yleismittareissa, oskilloskoopeissa ja kenttäkalibraattoreissa
Kannettavat lääketieteelliset laitteet — paristokäyttöiset glukoosimittarit, pulssioksimetrit ja sumuttimet, jotka vaativat matalan profiilin akustisia hälytyksiä
Kulutuselektroniikka ja pienet kodinkoneet – mikroaaltouunin ajastimet, kahvinkeittimen valmistumiskellot ja ilmanpuhdistimen suodattimen vaihtohälytykset
Paristokäyttöiset turvaanturit – ovi-/ikkunakosketusanturit, liiketunnistimet ja palovaroittimen testisignaalit
Tietoliikennelaitteet — telineeseen asennetut UPS-vikahälytykset, verkkokytkimen tilaäänet ja PBX-järjestelmän äänipalaute
Opetus- ja harrastuselektroniikka — Arduino ja Raspberry Pi -projektin äänipalaute
| Suunnittelun huomioiminen | HNT-9042-sarjan ominaisuus |
| Kompakti jalanjälki | 9,0 × 4,2 mm määritellyt mitat |
| Useita järjestelmäjännitteitä | Kolmella versiolla (3V/5V/12V) on sama 2700 ± 300 Hz resonanssitaajuus |
| Yksinkertaistettu ohjauspiiri | Integroitu oskillaattori eliminoi ulkoisen PWM-generaattorin tai mikro-ohjaimen ajastimen |
| Asennus reiän läpi | Läpivientipiirilevyasennus tarjoaa mekaanisen kiinnityksen |
| Sekatekniikan kokoonpano | PBT-kotelo on yhteensopiva aaltojuottamisen ja manuaalisen korjauksen kanssa spesifikaatioiden mukaan |
Pyydä näyte äänenpaineen, virrankulutuksen ja korkeusvälyksen arvioimiseksi kohdekotelossasi.
MEIDI 9042 sähkömagneettisen aktiivisen summerin tekniset tiedot määrittelevät seuraavat luotettavuustestit:
Varastointi korkeissa lämpötiloissa - 48 tuntia +80 ± 2 °C:ssa, palauttaa huoneenlämmössä 2 tuntia ennen testausta
Säilytys matalassa lämpötilassa - 48 tuntia -30 ± 2 °C:ssa, huoneenlämmössä 2 tuntia ennen testausta
Lämpötilajaksotus — 5 jaksoa: -30 °C altistus 30 min, +80 °C altistus 30 min; palauta huoneenlämpötilaan 2 tuntia ennen testausta
Pudotuskoe — vaaka-asento, vapaa pudotus 75 cm:stä 10 mm:iin kovapuulevyä, 3 tippaa; tarkista ulkonäkö ja mittaa sähköteho
Tärinätesti — 10–55 Hz, amplitudi 1,0 mm, XYZ-akselit, yhteensä 0,5 tuntia; pyyhkäisyaika 10 - 55 Hz ja takaisin yhdellä 1,0 mm:n amplitudilla on 1 minuutti
Kosteuskoe – 48 tuntia 50 ± 5 °C / 90–95 % RH, palautus huoneenlämpötilaan 2 tuntia ennen testausta
Juotoksen lämmönkestävyys — upota johdot sulaan juotteeseen 250 ± 5 °C:ssa 10 ± 0,5 sekunniksi, runko 2,0 mm:n etäisyydelle juotteesta
Huomautus: Kaikki testiolosuhteet ovat MEIDI HNT-9042 -sarjan tuotespesifikaatioiden mukaiset, päivätty 2023-11-07. Ota yhteyttä MEIDIn tuotantotestiprotokollan yksityiskohtiin ja todellisiin erätestitietoihin.
1. Kuinka valitsen HNT-9042-03:n, HNT-9042-05:n ja HNT-9042-12:n välillä?
Valinta riippuu käytettävissä olevasta DC-syöttöjännitteestä. HNT-9042-03 (1,5–4,5 V) soveltuu 3,3 V:n logiikkajärjestelmiin ja pienjännitemikrokontrolleriprojekteihin. HNT-9042-05 (3–7 V) sopii 5 V:n teollisuuslogiikkaan ja laitteiden vakioohjausjännitteisiin. HNT-9042-12 (8–16 V) on suunniteltu 12 V teollisuuden ohjausväylille ja turvajärjestelmän virtalähteille. Kaikilla kolmella versiolla on sama resonanssitaajuusmääritelmä 2700 ± 300 Hz ja sama vähimmäisäänenpainemääritys.
2. Voinko käyttää HNT-9042-03:a 3,3 V:n mikro-ohjaimen GPIO-nastalla?
Käyttöjännitealue HNT-9042-03 on 1,5–4,5 V DC, johon sisältyy 3,3 V. Kuitenkin ≤30 mA:n käyttövirta 3 V:n jännitteellä on tarkistettava mikro-ohjaimen nastan virranottokykyä vastaan. Varmista, että ohjauslähde voi tuottaa ≤30 mA käyttöjännitteellä. Ota tarvittaessa yhteyttä MEIDiin käyttöpiirisuosituksia varten.
3. Mikä on kotelon vähimmäiskorkeus HNT-9042-äänireiän yläpuolella?
Varmista, että äänireiän yläpuolella on riittävästi tilaa äänenpaineen heikkenemisen välttämiseksi. Katso MEIDI-tuoteerittelyn varotoimet.
4. Sopiiko HNT-9042-sarja jatkuvaan käyttöön?
Käyttölämpötila-alue on -20 °C - +70 °C spesifikaatiota kohti. Jatkuvaa käyttöä varten ota yhteyttä MEIDIn.
5. Voiko HNT-9042-sarja korvata olemassa olevan passiivisen summerin?
HNT-9042 on aktiivinen summeri, jossa on integroitu oskillaattori, kun taas passiiviset summerit vaativat ulkoisen taajuusmuuttajan signaalin. Passiivisen summerin korvaaminen aktiivisella HNT-9042-summerilla edellyttää piirin muokkausta: irrota ulkoinen käyttöpiiri ja liitä HNT-9042 suoraan sopivaan tasajännitekiskoon. Läpireiän tapin konfiguraatio voi poiketa passiivisen summerin jalanjäljestä; tarkista nastan halkaisija, jako ja napaisuus alkuperäisen PCB-asettelun suhteen. Ota yhteyttä MEIDiin korvaamisen toteutettavuusarviointia varten.
1. Älä käytä määritetyn käyttöjännitealueen ylittävää jännitettä.
2. Tämä tuote on rakenteeltaan avoin, eikä se täytä vedenpitävyys- tai liimanvuotovaatimuksia.
3.Pitkäaikainen käyttö ympäristössä, jossa on syövyttävää kaasua, voi syövyttää summerin osia ja estää oikean toiminnan.
4. Summerin äänenpaineen suorituskyky muuttuu käytetyn jännitteen tai virran mukaan. Varmista, että käyttöjännite tai -virta täyttää erittelyn vaatimukset.
5. Vältä asettamasta ohjauslevyä ääniaukon eteen tai peittämästä sitä, koska tämä voi johtaa epävakaaseen toimintaan.

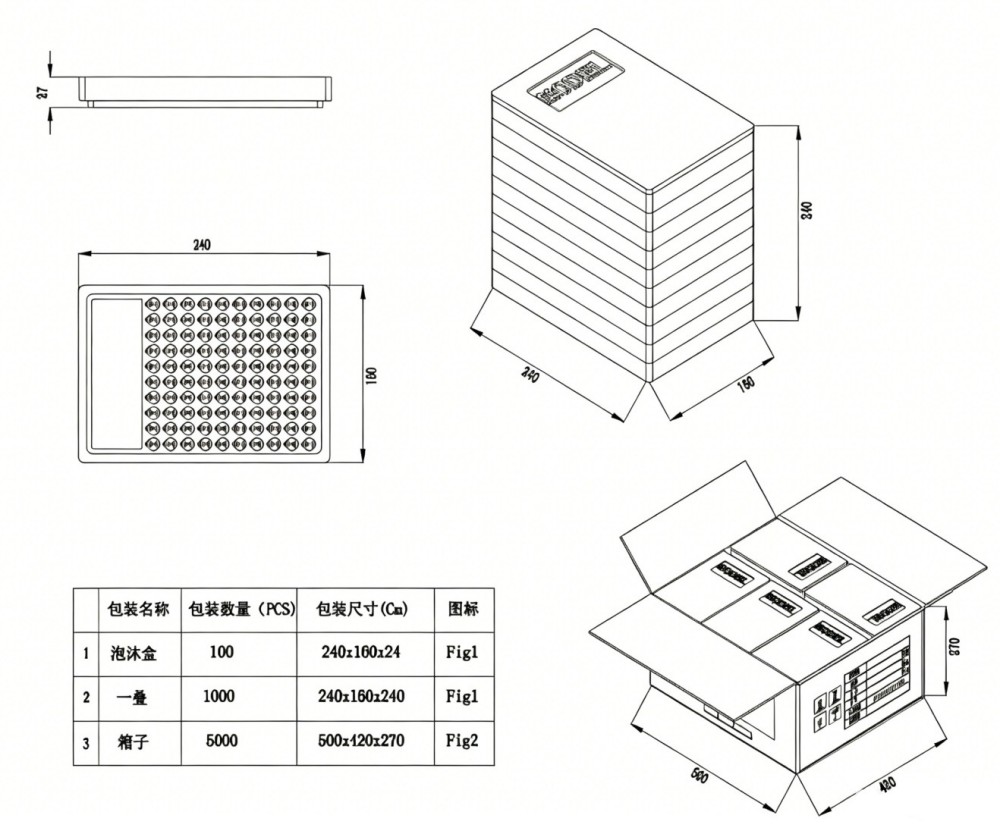

6. Summeri tulee säilyttää asianmukaisessa pakkauksessa kosteuden, ruosteen ja nastaliittimien hapettumisen välttämiseksi.
Ota yhteyttä MEIDI Applications Engineeringiin, jos haluat varmistaa ristiinviittauksen vanhojen läpireiän summerien, sarjan tietolehtien, jännitemuunnelmien näytearvioinnin tai mukautettujen johtokokoonpanojen suhteen.
