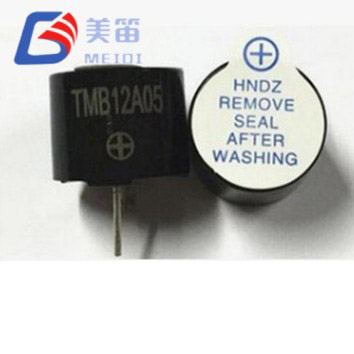

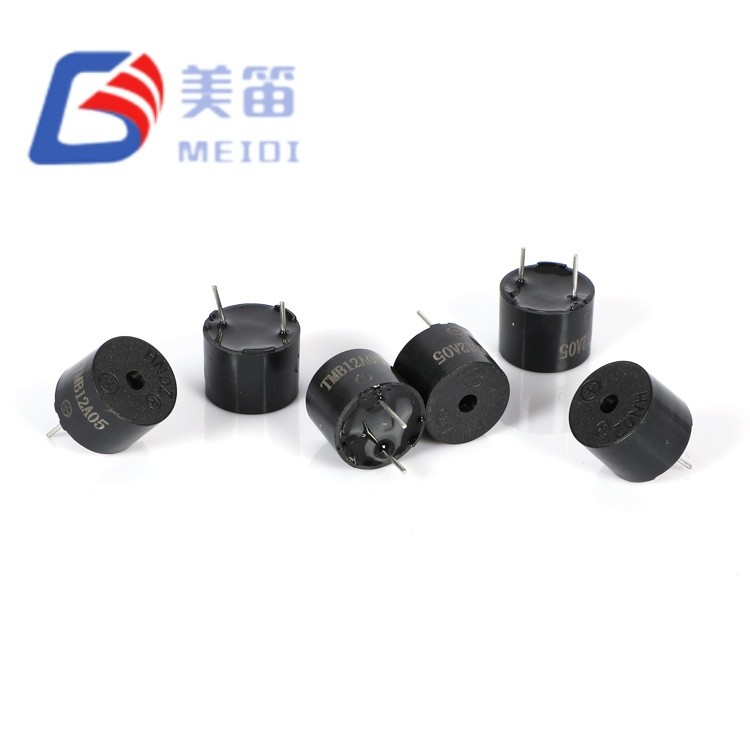

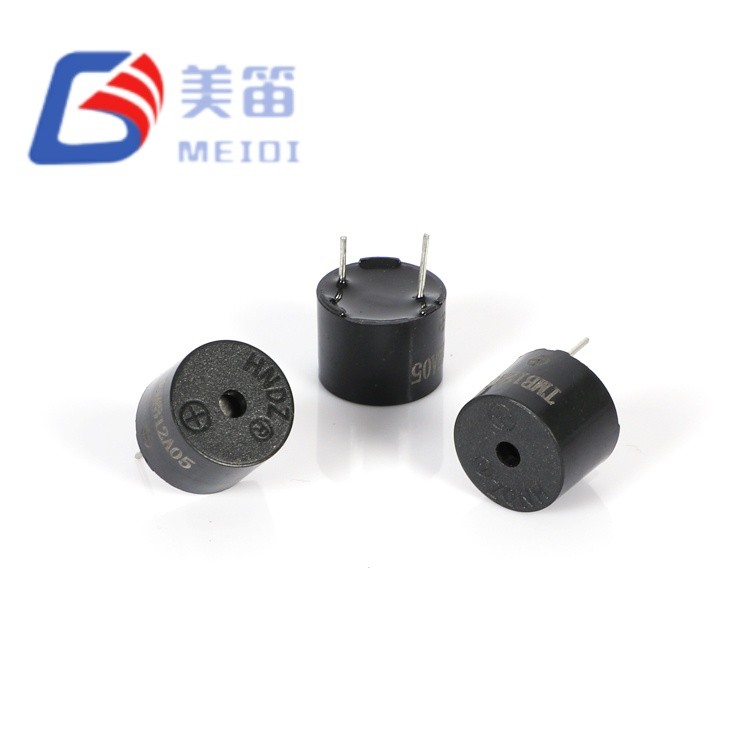

TMB12A03 Sähkömagneettinen aktiivinen summeri

Suunniteltu sovelluksiin, joissa akustinen kuuluvuus on kriittistä, TMB12A03 tarjoaa mitatut äänenpainetasot 96,4–98,7 dB kompaktista 12 mm:n jalanjäljestä. Sen 9,5 mm:n laajennettu ontelo – korkein MEIDI:n 12 mm:n aktiivisummeriperheessä – maksimoi Helmholtzin resonanssitehokkuuden tuottaen matalataajuisen 2400 Hz:n äänen, joka leikkaa teollisen ympäristön melun ilman suurempia magneettisummeri-arkkitehtuureja.

Tämä MEIDI:n Jiangsun tehtaalla valmistettu 5 V:n läpimenevä aktiivinen summeri toimii 3–7 V:n alueella ja tukee 5 V:n logiikkaväyliä, Li-ion-akun purkauskäyriä ja 6 V:n lyhtyakkujärjestelmiä ilman lisäsäätöä. Integroitu oskillaattori eliminoi ulkoisen PWM-muodostuksen, kun taas musta PBT-kotelo kestää aaltojuottamisen 255 °C:ssa ja jatkuvaa käyttöä -20 °C - +70 °C. Jokaiselle yksikölle suoritetaan 100 % automaattinen SPL- ja virranvarmistus, ja näytetiedot osoittavat tiukan parametrien klusteroinnin (SPL 96,4–98,7 dB, virta 21,8–24,1 mA, taajuus 2400±300 Hz).

Ensisijaiset sovellusympäristöt

Raskaat teollisuuden hälytysjärjestelmät – hätäpysäytysvaroitukset, nosturin liikevaroitukset ja puristimen toimintahälytykset yli 85 dB:n meluisissa ympäristöissä, joissa säädösten mukainen kuuluvuus edellyttää korkeaa SPL:tä

Hyötyajoneuvojen ohjaamot – turvavyövaroittimet, oven avaamisen hälytykset ja peruutuslähestymisäänet kuorma-autoissa, linja-autoissa ja rakennuskoneissa, joissa moottorin ääni peittää perinteiset summerit

Varasto- ja logistiikkaautomaatio – varoitukset noudon valmistumisesta, AGV-törmäysvaroitukset ja kuljettimen vikasignaalit korkeakattoisissa jakelukeskuksissa, joissa on merkittävä akustinen kaiku

Maatalouskoneiden ohjaamot – työkoneen asentovaroitukset, hydrauliset vikailmaisimet ja viljasäiliön tasovaroitukset traktoreissa ja harvestereissa, jotka ovat alttiina moottorin ja työkoneen melulle

Yleiset turvallisuus- ja evakuointijärjestelmät – palohälyttimen äänihälytys, tunkeutumishälytykset ja joukkoilmoitusäänet liikerakennuksissa, jotka edellyttävät koodin mukaisia ​​SPL-kynnysarvoja

Laivojen moottoritilat – pilssipumppuhälyttimet, jäähdytysjärjestelmän vikahälytykset ja generaattorin vikaäänet meluisissa ja kosteissa meriympäristöissä

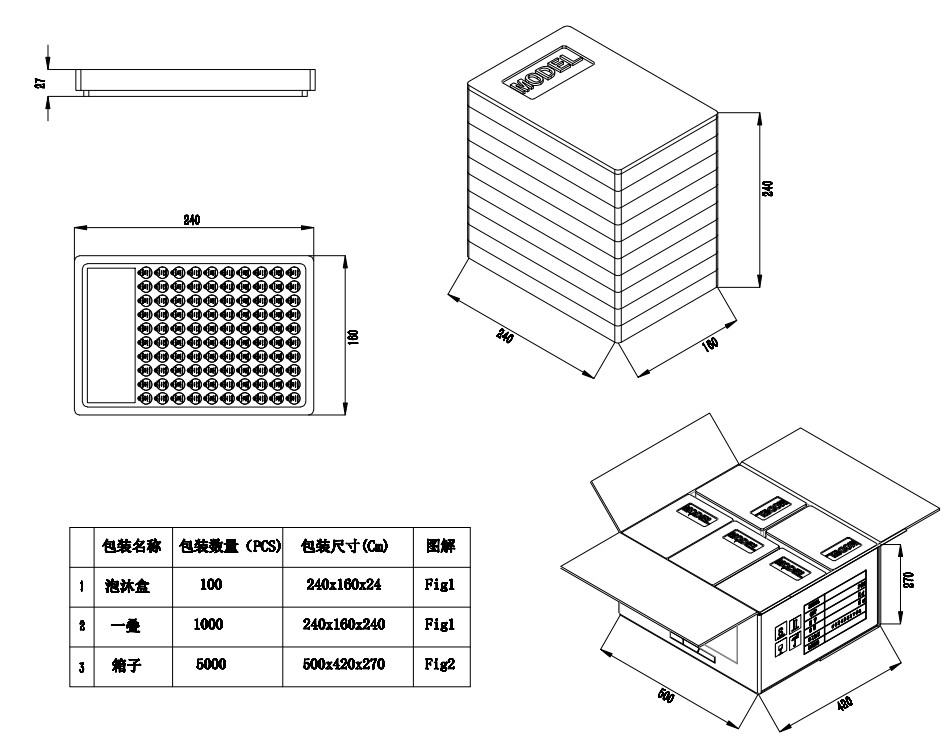

Valmistus ja laadunvarmistus – tehtaalta suunnitteluasi

MEIDI valmistaa TMB12A03:a erityisillä läpivientireikien kokoonpanolinjoilla, jotka on varustettu automaattisilla käämitys-, juotos- ja kapselointilaitteilla. Jiangsun tuotantokantamme noudattaa ISO 9001 -laatujohtamisprotokollia, ja prosessin sisäiset tarkastukset kaikissa kriittisissä vaiheissa – kelan käämitys, magneetin kokoonpano, oskillaattorin viritys ja lopullinen kapselointi.

Jokainen tuotantoerä käy läpi tiukan validoinnin:

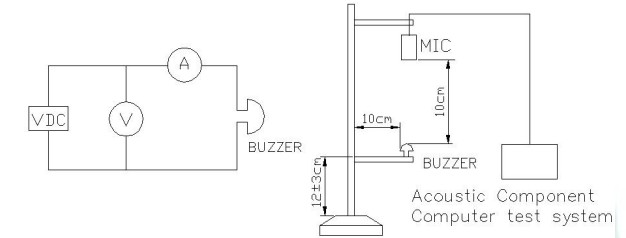

Akustisen yhdenmukaisuuden tarkastus – 100 % SPL-testi nimellisjännitteellä; näyteerä 96,4–98,7 dB, tyypillinen leviäminen < 2 dB

Taajuusvakauden tarkistus – tilastollinen näytteenotto taajuudella 2400 Hz ±12,5 %; kaikki näytteet välillä 2370–2430 Hz

Virranoton validointi – ≤30mA enintään; näytteen keskiarvo 22,9 mA ja standardipoikkeama 0,8 mA

Varastointi korkeissa lämpötiloissa – 48 tuntia +80±2℃; Parametrien täydellinen palautus 2 tunnin ympäristön stabiloinnin jälkeen

Varastointi matalassa lämpötilassa – 48 tuntia -30±2 ℃; varmistettu kylmäkäynnistyksen aktivointi vähintään 3 V jännitteellä

Lämpösokkijaksot – 5 jaksoa välillä -30 ℃ - +80 ℃, 30 minuutin viive per äärimmäinen

Mekaanisen jännityksen validointi – sinimuotoinen värähtely (10–55 Hz, amplitudi 1,0 mm, XYZ-akselit, kumulatiivinen 0,5 tuntia) ja 75 cm:n vapaapudotus 10 mm:n kovapuulle (3 iskua)

Kosteudenkestävyys – 48 tuntia 50±5 ℃ / 90–95 % RH, jota seuraa 2 tunnin palautuminen ja sähköinen karakterisointi

Juotoksen lämmönkestävyys – 250 ± 5 ℃ 10 ± 0,5 sekuntia, rungon ja juotteen välinen välys 2,0 mm

Saatavilla olevat sertifikaatit: RoHS, REACH ja UL94 V-0 PBT-kotelolle. Turvallisuuden kannalta kriittisiä asennuksia varten IEC 60950-1 -vaatimustenmukaisuusdokumentaatio voidaan toimittaa pyynnöstä.

Suunnittelun usein kysytyt kysymykset – Käytännön ohjeita järjestelmäsuunnittelijoille

Kysymys 1: Miten TMB12A03:n 2400 Hz:n taajuus verrattuna 2700 Hz:n ja 4 kHz:n vaihtoehtoihin todellisissa meluympäristöissä?

2400 Hz:n resonanssitaajuus toimii tyypillisen sähkömagneettisen summerin klusterin alapuolella 2700 Hz:llä ja selvästi 4 kHz:n alueen alapuolella, jossa monet hakkuriteholähteet ja digitaalinen elektroniikka aiheuttavat päästöjä. Teollisuus- ja ajoneuvoympäristöissä jäähdytyspuhaltimien, hydraulipumppujen ja moottorin harmonisten meluilla on taipumus keskittyä yli 3 kHz:n taajuuteen. TMB12A03:n alempi taajuus tarjoaa usein paremman kuultavuuden näissä asetuksissa, koska se vie vähemmän täynnä spektrikaistaa. Lisäksi alemmilla taajuuksilla on vähentynyt suunnattu säde, mikä parantaa akselin ulkopuolista kuuluvuutta avoimissa asennuksissa.

Kysymys 2: Voiko TMB12A03 korvata 16 mm tai 23 mm reiän magneettisen summerin olemassa olevassa mallissa?

Monissa tapauksissa kyllä. Mitattu 96,4–98,7 dB:n lähtöteho lähestyy tai ylittää tyypillisten 16 mm:n magneettisummerien (95–100 dB) tehoa ja vie huomattavasti pienemmän 12 mm:n jalanjäljen. Ensisijainen näkökohta on asennus: TMB12A03 käyttää tavallista 12 mm:n läpivientireikien tappiväliä, joka ei välttämättä ole kohdistettu 16 mm:n tai 23 mm:n aukkojen kanssa. Jälkiasennussovelluksiin MEIDI tarjoaa mittavertailupiirustuksia ja voi toimittaa sovittimen aluslevyratkaisuja volyymitilauksiin. Sähköinen käyttöliittymä on yksinkertaisempi kuin magneettiset summerit – ulkoista oskillaattoria ei tarvita, mikä vähentää komponenttien määrää ja kokoonpanokustannuksia.

Q3: Mikä on käytännöllinen akustinen käyttöikä jatkuvassa 5 V:n käytössä korkeassa lämpötilassa?

Valmistaja ei julkaise jatkuvan käyttöiän tietoja standarditestiolosuhteita pidemmältä (96 tuntia 25 ± 10 ℃ ja 1/2 käyttöjakson neliöaalto ja 96 tunnin varastointi korkeassa lämpötilassa +85 ℃). Tyypillinen virrankulutus 21,8–24,1 mA on reilusti ≤30 mA:n maksimiarvon sisällä, mikä minimoi itsekuumenemisen. Jatkuvaäänisovellusten käyttöiän pidentämiseksi suositellaan käyttöjakson (esim. 1 sekunti päällä, 4 sekuntia pois päältä) käyttöönottoa. 9,5 mm:n onkalo tarjoaa lisää lämpömassaa matalamman profiilin versioihin verrattuna, mikä saattaa hidastaa lämpötilan nousua. Sovelluskohtaisia ​​käyttöikää koskevia arvioita varten ota yhteyttä tehtaan tekniseen puoleen ja kerro käyttöjännitteestäsi, käyttöjaksostasi ja ympäristön lämpötilaprofiilistasi.

Q4: Onko 9,5 mm:n korkeus yhteensopiva tavallisten 12 mm:n summerikoteloiden ja etupaneelien kanssa?

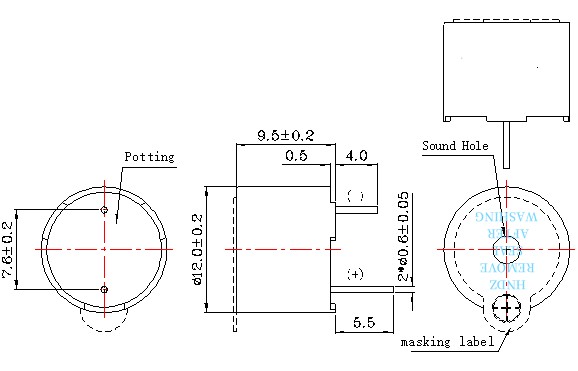

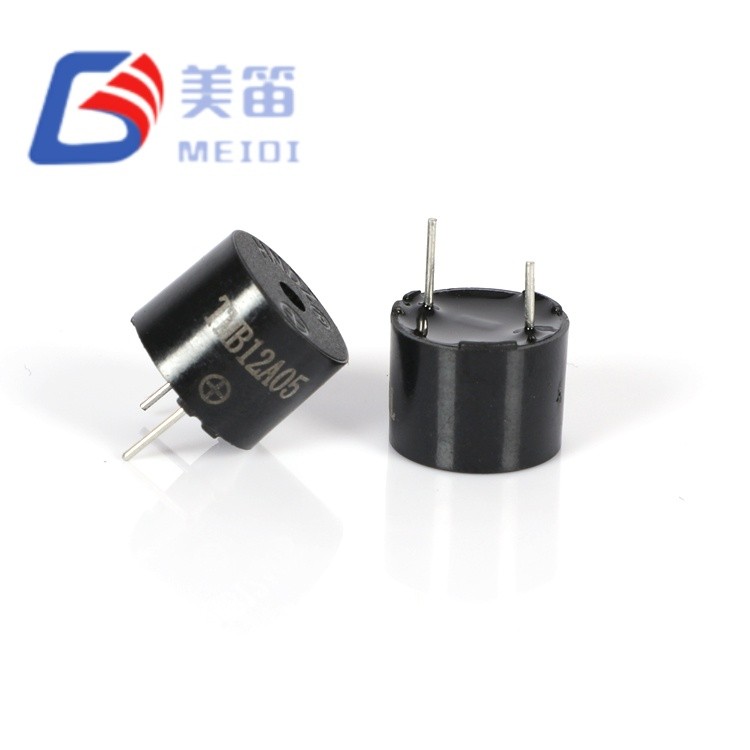

12,0 mm:n halkaisija vastaa tavallisia 12 mm:n etupaneelin aukkoja ja piirilevyasetteluja, joita käytetään yleisesti läpireikien summereissa. 9,5 mm:n korkeus vaatii ylimääräistä z-akselin välystä verrattuna 6,5 ​​mm:n tai 7,5 mm:n versioihin – varmista, että kotelossasi on vähintään 11 ​​mm:n välys piirilevyn yläpuolella komponentin sijoittamiseksi ja juotosvälyksen sallimiseksi. Korkeusrajoitettaviin sovelluksiin (≤8 mm) MEIDI tarjoaa vaihtoehtoisia malleja matalammilla profiileilla. Tarjoamme 3D STEP -tiedostoja ja kotelointiohjeita pyynnöstä.

Kysymys 5: Miten TMB12A03 toimii, kun sitä käytetään alle 5 V:n jännitteellä, esimerkiksi 3,7 V Li-ion akulla?

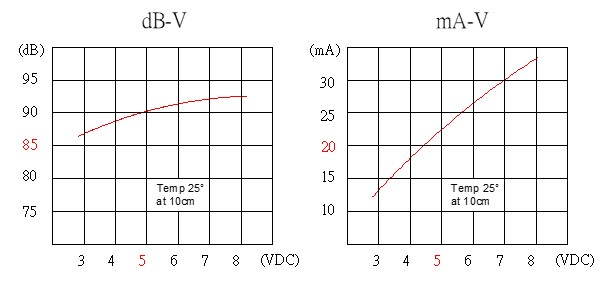

3,7 V:n jännitteellä SPL laskee 5 V:n viitearvosta, mutta pysyy ≥ 85 dB:n spesifikaation yläpuolella – tyypillinen SPL 3,7 V jännitteellä on noin 88–90 dB karakterisointitietojen perusteella. 2400 Hz:n taajuus pysyy vakaana 3–7 V:n alueella integroidun oskillaattorirakenteen ansiosta. Li-ion-sovelluksissa, joissa 3,0 V:n purkauksen lopussa on edelleen annettava ääniteho, TMB12A03 ylläpitää toiminnallista lähtöä ilman ylimääräisiä jännitteenkorotuspiirejä, joten se sopii akkukäyttöisille kannettaville hälyttimille ja kannettaville instrumenteille.

Q6: Mitä asennussuuntaa suositellaan maksimaalisen akustisen suorituskyvyn saavuttamiseksi?

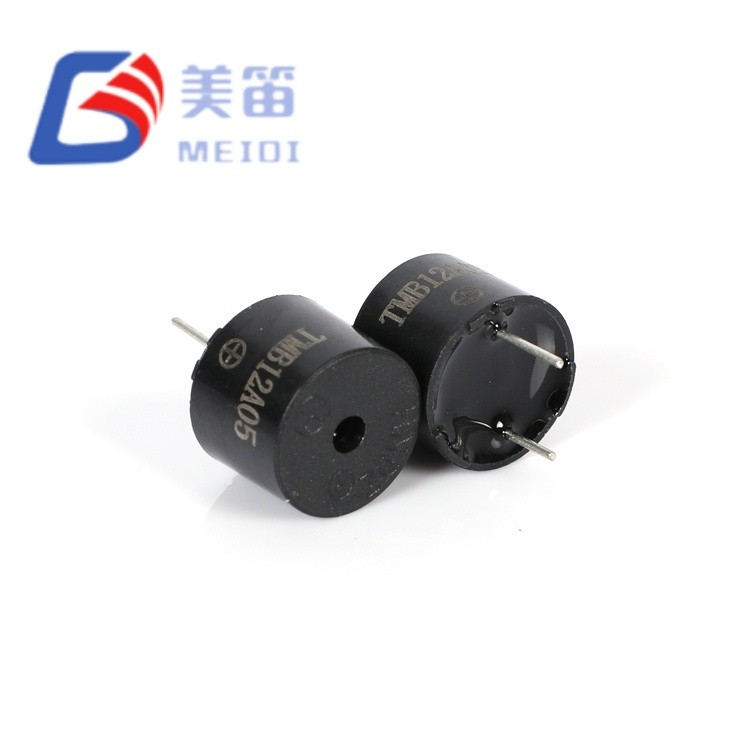

TMB12A03 lähettää ääntä ensisijaisesti ylimmän akustisen portin kautta. Maksimaalisen äänenvoimakkuuden saavuttamiseksi varmista, että portti on esteetön ja suunnattu aiottuun kuuntelusuuntaan. Asennus piirilevyn alapuolelle tai portti kohti kiinteää pintaa vaimentaa tehoa. 360 asteen peittoa vaativissa sovelluksissa kannattaa harkita useita yksiköitä tai heijastavia pintoja. MEIDI:n sovellussuunnittelu voi tarjota akustista simulointitukea tietylle kotelon geometrialle.
