HNB09A12 on suunniteltu käytettäväksi 12 V DC-väylillä, ja se tuottaa vähintään 85 dB:n hälytysäänen 2700 Hz:llä ilman, että se tarvitsee jännitteensäätöä tai ulkoisia ohjauskomponentteja. Sen 8–16 V toiminta-alue kattaa autojen kylmäkammen (8 V asti) ja vaihtovirtageneraattorin ylijännitetransientit (jopa 16 V), joten se on luotettava valinta ajoneuvojen lisävarustejärjestelmiin, maatalouskoneisiin, laivapaneeleihin ja teollisuuden ohjausmoduuleihin.

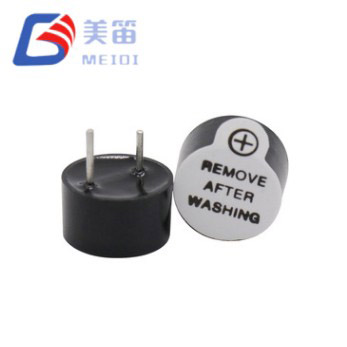

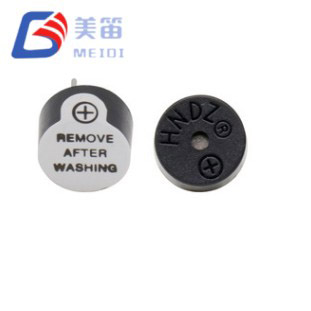

Tämä MEIDIn Jiangsun tehtaalla valmistettu halkaisijaltaan 9 mm:n aktiivinen summeri painaa vain 0,75 g, mikä vähentää piirilevyjen inertiakuormitusta voimakkaassa tärinäympäristössä. Integroitu oskillaattori ja läpimenevä reikärakenne eliminoivat ulkoisen PWM-muodostuksen ja tarjoavat vankan mekaanisen ankkuroinnin. Jokainen tuotantoyksikkö käy läpi 100-prosenttisen akustisen ja sähköisen tarkastuksen, ja näytetietojen mukaan SPL on jatkuvasti yli 87 dB ja virrankulutus alle 27 mA 12 V jännitteellä.
| Parametri | Arvo |
| Nimellisjännite | 12 VDC |
| Käyttöjännitealue | 8-16 VDC |
| Äänenpainetaso | ≥ 85 dB |
| Resonanssitaajuus | 2700 ± 300 Hz |
| Käyttövirta | ≤ 30 mA |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ |

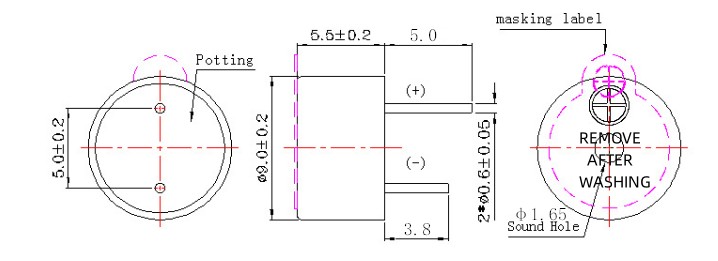

| Mitat | 9,0 × 5,5 mm (halkaisija × korkeus) |
| Paino | 0,75 g |

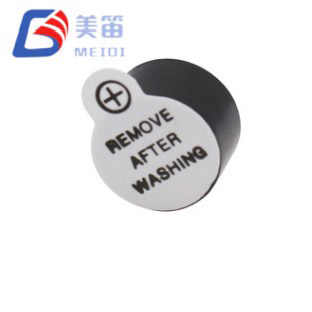

| Asunnon materiaali | Musta PBT |

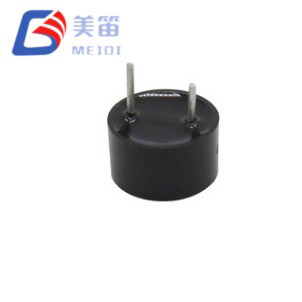

| Asennustyyppi | Läpireikä |
9 mm:n 5 V sähkömagneettinen aktiivisummeri on itseohjautuva sähkömagneettinen aktiivinen summeri, joka on suunniteltu 12 V ja 24 V teollisuusarkkitehtuureihin. Toisin kuin matalajännitteiset versiot, jotka vaativat buck-muuntimia tai vastusjakajia tavallisista teollisuuskiskoista, tämä 12 V:n reikäinen sähkömagneettinen aktiivinen summeri liitetään suoraan autojen akkuihin, PLC I/O -moduuleihin ja laivojen virranjakoon ilman välisäätöä.
8 V:n vähimmäiskäyttökynnys varmistaa luotettavan aktivoinnin moottorin käynnistyksen aikana, kun akun jännite voi tilapäisesti pudota alle 10 V. 16 V:n yläraja mukautuu vaihtovirtageneraattorin ylijännitetapahtumiin ja tarjoaa tilaa 24 V:n järjestelmille, joissa on yksinkertainen sarjavastus. Tämä jännitekestävyys eliminoi aktiivisen kiinnityksen tai TVS-diodien tarpeen monissa asennuksissa, mikä yksinkertaistaa materiaalia ja vähentää vikakohtia.
HNB09A12:n halkaisija on 9,0 mm ja korkeus 5,5 mm, ja se on pienikokoinen, ja se sopii vanhoihin 9 mm ja 12 mm:n paneeliaukoihin. Sen 0,75 g:n massa – noin 56 % kevyempi kuin 12 mm × 7,5 mm:n vaihtoehdot – vähentää juotosliitoksen jännitystä tärinän ja iskun aikana, mikä on tärkeä etu ajoneuvo- ja konesovelluksissa, joissa piirilevyn taipuminen on yleistä.
Integroitu oskillaattori tuottaa kiinteän 2700 Hz äänen tasavirtasovelluksessa vapauttaen mikro-ohjaimen PWM-ajastimet ja eliminoimalla ulkoiset ajoituskondensaattorit. Musta PBT-kotelo kestää aaltojuottamisen 255 °C:ssa ja manuaalisen uudelleenkäsittelyn 360 °C:ssa ilman muodonmuutoksia, mikä tukee sekä automaattista kokoonpanoa että kenttäkorjausta.
Natiivi 12 V väylän yhteensopivuus – toimii suoraan autojen, teollisuuden ja meren 12 V DC järjestelmistä ilman jännitteenmuunnospiiriä
Laaja 8–16 V elinkelpoisuusalue – sietää kylmäkammen jännitteen laskua, vaihtovirtageneraattorin ylijännitettä ja säätelemättömiä 24 V järjestelmiä passiivisen pudotuksen kanssa
Sisäänrakennettu oskillaattori kiinteällä 2700 Hz:n lähdöllä – ei vaadi MCU PWM -nastan allokointia tai ulkoisia ajoituskomponentteja
Ultrakevyt 0,75 g:n massa – minimoi piirilevyn inertiakuormituksen tärinäalttiissa ajoneuvoissa ja koneissa
Läpireikäinen mekaaninen ankkuri – lyijynpidätys levyn läpi kestää jatkuvaa iskua ja lämpökiertoa
Korjausta kestävä PBT-kotelo – mitoitettu 255°C aaltojuottoon ja 360°C manuaaliseen korjaukseen ilman mittavääristymiä
| Parametri | Arvo | Testiolosuhteet |
| Nimellisjännite | 12 VDC | 25 ℃:ssa |
| Käyttöjännite | 8-16 VDC | Jatkuva |

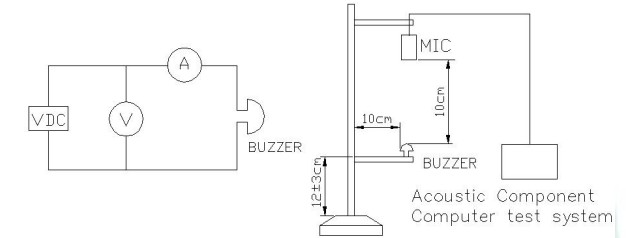

| Äänilähtö | ≥ 85 dB | 12 VDC, 10 cm, vapaa kenttä |
| Resonanssitaajuus | 2700 ± 300 Hz | Nimellisjännitteellä |
| Käyttövirta | ≤ 30 mA | 12 VDC jännitteellä |
| Kelan vastus | ~400 Ω (tyypillinen) | 25 ℃, DC |
| Nousuaika | < 50 ms | 90% SPL |
| Vaatimus | HNB09A12 etu |
| Poista jännitteensäädin 12V/24V väylästä | Alkuperäinen 12 V toiminta; 8–16 V alue kattaa akun purkauksen ja laturin ylijännitteen |
| Pienennä BOM-kustannuksia volyymiautoissa | Ei vaadi IC-piiriä, kelaa tai kondensaattoria; suora johto-väyläyhteys |
| Selviydy kylmäkammen jännitteen laskusta | Vähintään 8 V varmistaa aktivoinnin moottorin käynnistyksen aikana, kun akun jännite laskee alle 10 V |
| Asenna vanhat 9 mm/12 mm:n summeriaukot | 9,0 mm:n halkaisija säilyttää mekaanisen yhteensopivuuden olemassa olevien paneelimallien kanssa |
| Minimoi piirilevyn massa tärinäympäristöissä | 0,75 g – noin 56 % kevyempiä kuin 12 mm × 7,5 mm vaihtoehdot |
Tällä mallilla on erillinen jännitetaso MEIDIn aktiivisen summerin perheessä. Kun 3V- ja 5V-versiot palvelevat logiikkatason ja akkukäyttöisiä sovelluksia, HNB09A12 toimii suoraan 12 V:n raskaiden laitteiden ja autojen tehoarkkitehtuureissa. Järjestelmäsuunnittelijat hyötyvät pienemmästä komponenttimäärästä, alhaisemmista kokoonpanokustannuksista ja parantuneesta luotettavuudesta poistamalla aktiiviset säätövaiheet.
24 V väyläasennuksissa yksi sarja vastus (470 Ω - 680 Ω, toleranssista riippuen) tarjoaa yksinkertaisen virranrajoituksen, joka säilyttää summerin ≤ 30 mA:n vaatimukset lisäämättä monimutkaisia piirejä.
Autojen 12 V lisävarustejärjestelmät – turvavyön varoitukset, oven raolleen hälytykset, peruutuslähestymisäänet ja avaimen käynnistyskellot henkilöautoissa ja kaupallisissa ajoneuvoissa
Maatalous- ja rakennuskoneet – kuljettajan läsnäolohälyttimet, hydraulivikailmaisimet ja työkoneen asentohälytykset traktoreissa, kaivinkoneissa ja harvestereissa
Laivojen ja matkailuautojen sähköpaneelit – pilssipumppuhälyttimet, maavirran katkaisuvaroitukset ja akun varaustilan varoitukset 12 V DC vene- ja matkailuvaunujärjestelmissä
12 V:n teollisuusohjausmoduulit – pienjänniteanturiliityntähälytykset, 12 V:n DC-toimilaitteen tilaäänet ja kompaktit automaation alajärjestelmät, jotka toimivat 12 V:n akulla tai säännellyillä virtalähteillä
Pienikokoiset 12 V UPS-järjestelmät – pienet akkuvarayksiköt, kannettavat voimalaitokset ja 12 V DC:n keskeytymättömät virtalähteet, joissa tilaa ja painoa on rajoitetusti
Aurinkoenergian latausohjaimet ja invertterit – järjestelmävikaäänet, akun irrotushälytykset ja ilmoitukset kuorman irtoamisesta verkon ulkopuolella
MEIDI valmistaa 9 mm:n 5 V:n sähkömagneettista aktiivisummeria omistetuilla läpivientireikien kokoonpanolinjoilla ja jokaisessa vaiheessa - kelan käämityksen, magneetin kokoonpanon, oskillaattorin virityksen ja kapseloinnin - prosessin aikana. Jiangsun tuotantokantamme noudattaa ISO 9001 -protokollia, ja automaattiset testilaitteet varmistavat jokaisen yksikön sähköiset parametrit ja akustiset tehot.
Erätason pätevyys sisältää:
Varastointi korkeassa lämpötilassa – 48 tuntia +80 ± 2 ℃; Parametrien täydellinen palautus 2 tunnin ympäristön stabiloinnin jälkeen
Varastointi matalassa lämpötilassa - 48 tuntia -30 ± 2 ℃; todennettu kylmäkäynnistyksen aktivointi vähintään 8 V jännitteellä
Lämpösokkijaksot – 5 jaksoa välillä -30 ℃ - +80 ℃, 30 minuutin viive per äärimmäinen
Mekaanisen jännityksen validointi – sinimuotoinen värähtely (10–55 Hz, amplitudi 1,0 mm, XYZ-akselit, 0,5 tuntia kumulatiivisesti) ja 75 cm:n vapaapudotus 10 mm:n kovapuulle (3 iskua)
Kosteudenkestävyys – 48 tuntia 50 ± 5 ℃ / 90–95 % suhteellisessa kosteudessa, jota seuraa 2 tunnin palautuminen ja sähköinen karakterisointi
Juotoksen lämmönkestävyys – 250 ± 5 ℃ 10 ± 0,5 sekuntia 2,0 mm:n rungon ja juotteen välisellä välyksellä

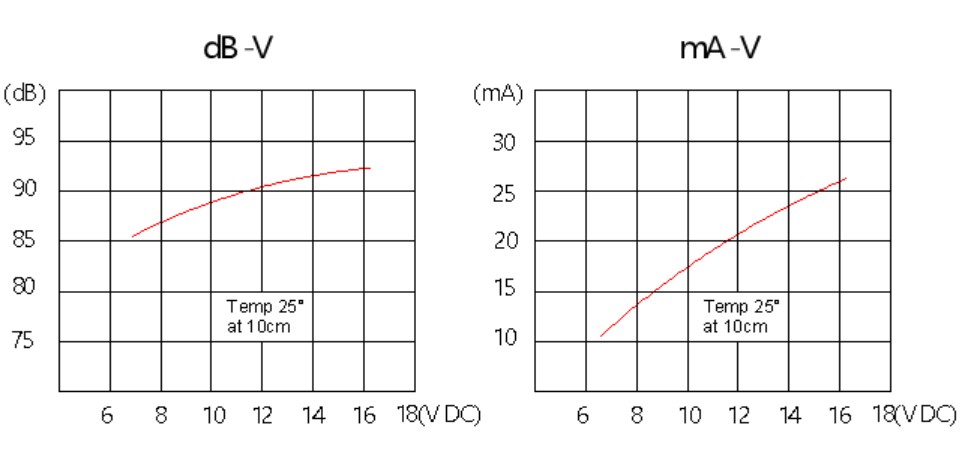

Eränäytetiedot (n=10) vahvistavat tasaisen suorituskyvyn: äänenpaine 87,3–89,7 dB, virta 24,9–26,5 mA, taajuus 2 677–2 723 Hz – kaikki parametrit on ryhmitelty tiiviisti erittelyikkunoihin. Kotelomateriaalin sertifikaatit sisältävät RoHS-, REACH- ja UL94 V-0 -sertifikaatit.
Q1: Voiko HNB09A12 toimia 24 V teollisuusväylällä ilman lisäkomponentteja?
Kyllä, sarjapudotusvastuksen kanssa. 24 V:n nimellisjännitteellä 470 Ω 1 W:n vastus rajoittaa virran noin 25 mA:iin — ≤ 30 mA:n määrittelyn sisällä. Säätelemättömissä 24 V järjestelmissä (alue 20–28 V) 680 Ω vastus tarjoaa marginaalin. Vaihtoehtoisesti yksinkertaista zener-diodipuristinta tai matalan pudotuksen säädintä voidaan käyttää jatkuvan äänisovelluksissa, joissa vastuksen tehohäviö ei ole toivottavaa. 16 V:n absoluuttista maksimiarvoa ei saa ylittää ilman virtarajoitusta.
Kysymys 2: Miten 2700 Hz:n taajuus toimii moottoritilan tai koneen ohjaamon ympäristöissä?
2,7 kHz:n resonanssitaajuus on dieselmoottoreiden (tyypillisesti 3–8 kHz perus- ja harmoniset) ja hydraulipumppujen (laajakaista yli 4 kHz) hallitsevan meluspektrin alapuolella. Tämä spektrinen paikannus parantaa signaali-kohinasuhdetta maatalous-, rakennus- ja laivojen moottoritiloissa, joissa korkeataajuiset summerit voivat olla peitettyinä. 2700 Hz:n ääni etenee myös 4 kHz:n vaihtoehtoja pienemmällä ilmakehän vaimennuksella lyhyillä matkoilla, jotka ovat tyypillisiä ajoneuvojen ohjaamoissa.
Q3: Mikä on suositeltu käyttötapa korkean lämpötilan ympäristöissä?
HNB09A12 on mitoitettu jatkuvaan käyttöön -20 °C - +70 °C. Lämpötiloissa, jotka lähestyvät +70°C ylärajaa, käämin resistiiviset häviöt tuottavat lisälämpöä, joka lisää ympäristön lämpörasitusta. Jatkuvaa käyttöä varten korkeassa lämpötilassa MEIDI suosittelee käyttöä 8–16 V:n alimmalla alueella kelojen häviämisen minimoimiseksi tai käyttöjaksotetun hälytysmallin käyttöönottoa jatkuvan äänen sijaan kertyneen lämpökuorman vähentämiseksi. Jos haluat tietoja korkean lämpötilan luotettavuudesta, ota yhteyttä tehdassovellusten suunnitteluun.
Kysymys 4: Onko HNB09A12-nasta yhteensopiva muiden valmistajien vanhojen 9 mm:n ja 12 mm:n läpireikäisten summerien kanssa?
9,0 mm:n rungon halkaisija sopii tavallisiin 9 mm:n etupaneelin aukkoihin ja useimpiin 12 mm:n aukkoihin minimaalisella rakolla. Pin-väli ja halkaisija ovat alan standardien läpivientireiän summerin käytäntöjen mukaisia, mikä mahdollistaa pudotuksen vaihtamisen monissa vanhoissa malleissa. Ristiviittausten todentamista varten MEIDI tarjoaa tilauspiirroksia ja mittavertailusivuja pyynnöstä. Mukautettu lyijyn muovaus (suora, mutkainen tai offset) on saatavana ei-standardin piirilevyasetteluille.
Q5: Miten kompakti 9 mm:n muotokerroin vaikuttaa tärinän ja iskun kestävyyteen?
0,75 g:n massa ja pienempi halkaisija 9 mm vähentävät juotosliitosten inertiakuormitusta mekaanisen iskun ja tärinän vaikutuksesta suurempiin 12 mm:n vaihtoehtoihin verrattuna. Pienempi kalvopinta-ala ja pienempi liikkuva massa vähentävät myös mikrofonisia vaikutuksia – ei-toivottua mekaanisen tärinän kytkeytymistä akustiseen ulostuloon – mikä auttaa säilyttämään sävyn selkeyden tärinäalttiissa ympäristöissä. Sovelluksissa, joissa tärinä ylittää teollisuuden standarditason, MEIDI suosittelee arvioimaan asennussuunnan ja harkitsemaan mekaanisia eristysläpivientejä piirilevyn taivutuksen irrottamiseksi summerin kotelosta.
Jos tarvitset teknisiä tietoja, 12 V/24 V:n ohjainpiirin sovellushuomautuksia, ristiviittausten varmentamista tai auto- ja teollisuusohjelmien volyymihinnoittelua, ota yhteyttä MEIDI Engineering Supportiin.
MEIDI-sovellussuunnittelu vastaa tyypillisesti teknisiin tiedusteluihin yhden arkipäivän kuluessa ja sisältää ajurin piirikaaviot, jännitepudotusvastuslaskelmat ja autoteollisuuden vaatimustenmukaisuusasiakirjat.
