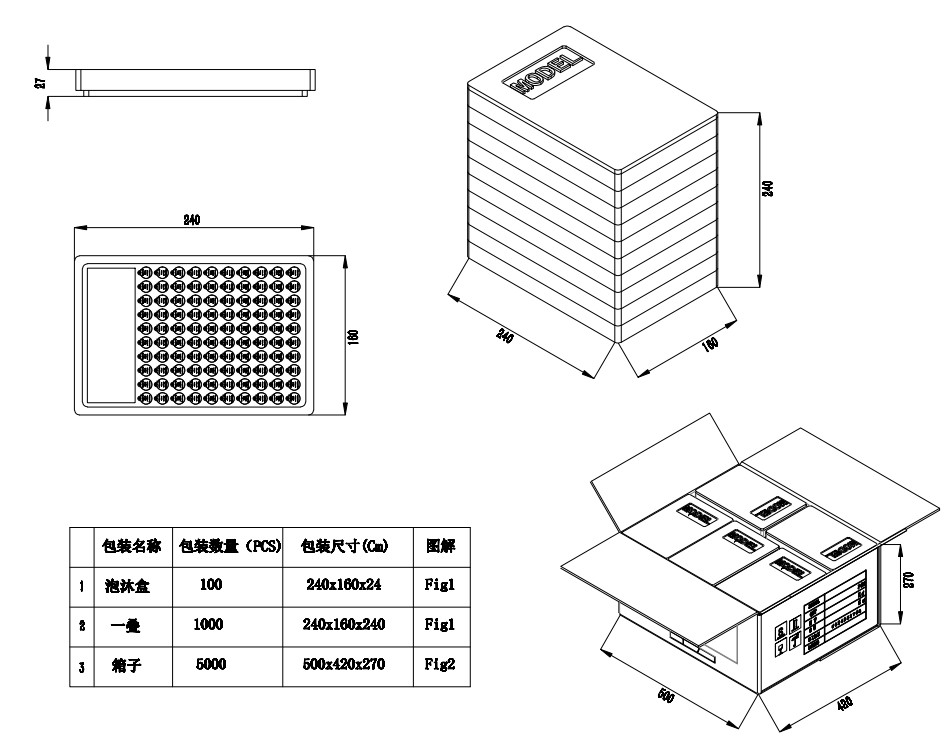

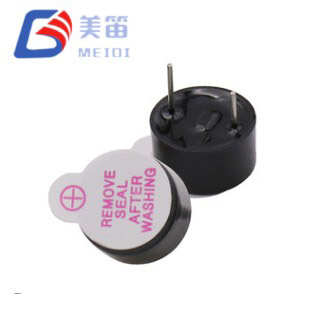

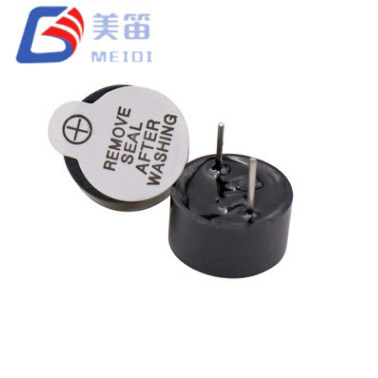

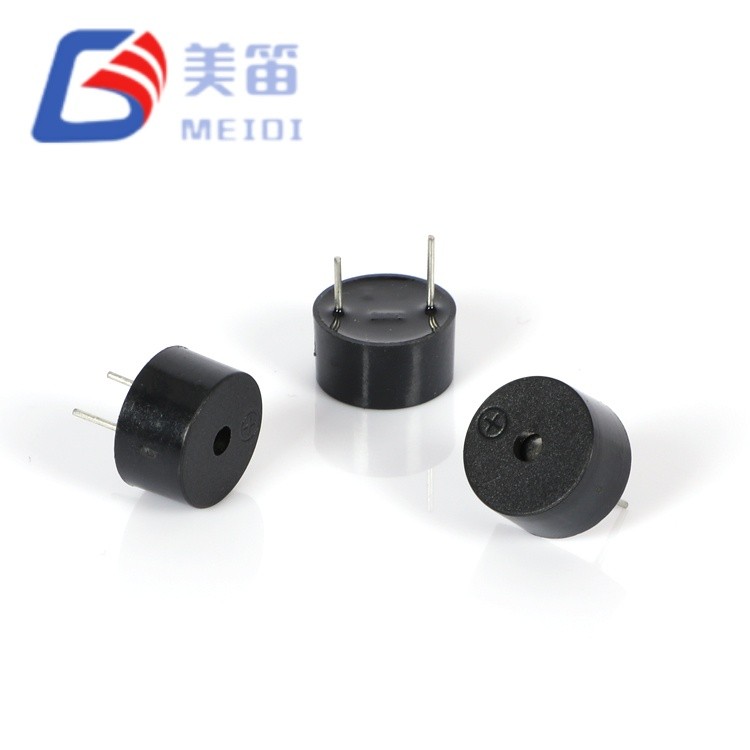

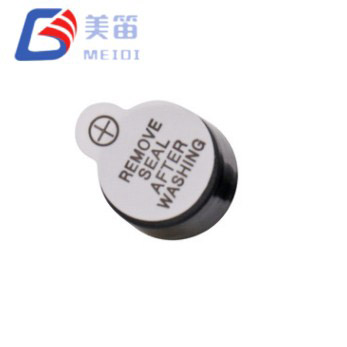

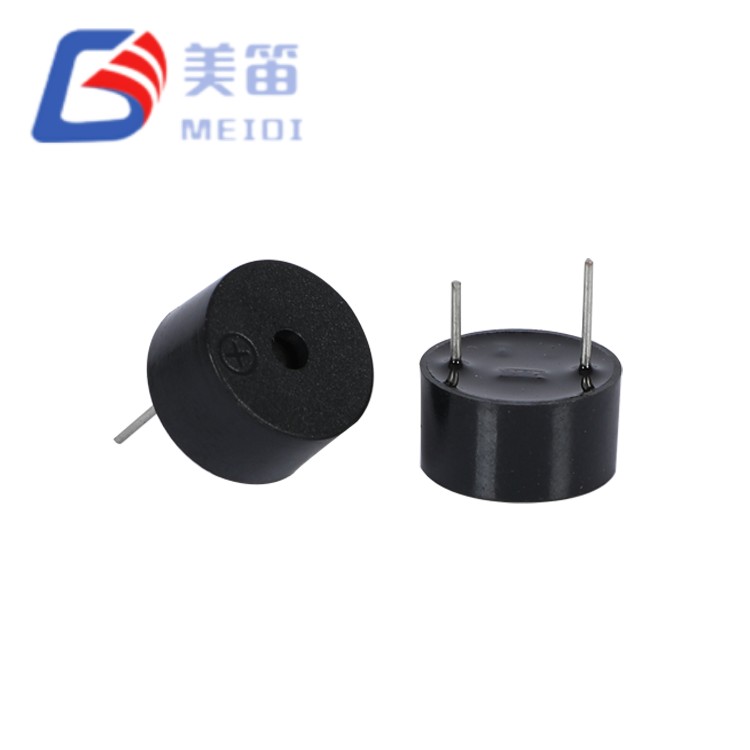

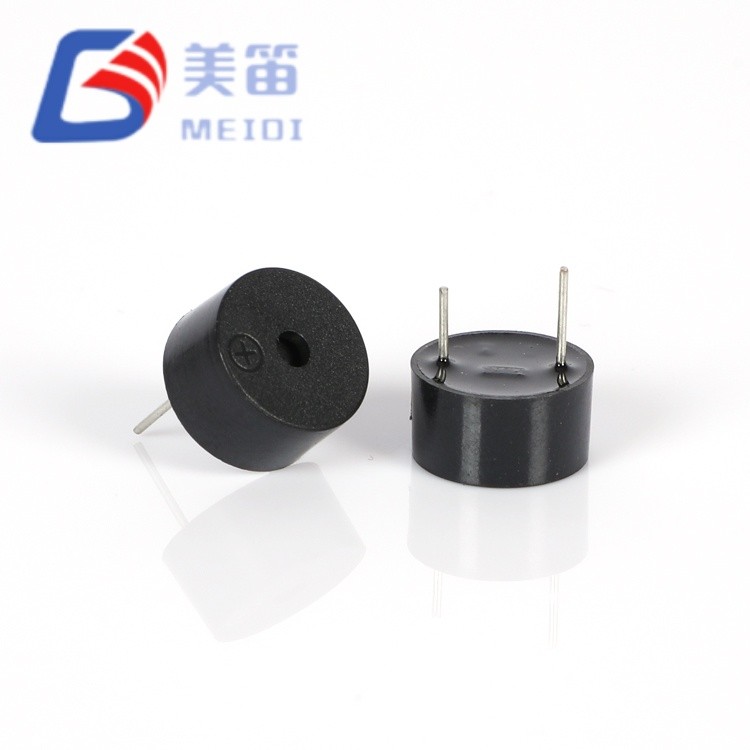

Teolliseen ohjaukseen, koneiden hälyttimeen ja kestäviin elektronisiin järjestelmiin suunniteltu läpimenevä aktiivinen summeri tuottaa läpitunkevan ≥85 dB:n hälytysäänen 2700 Hz:llä sisäänrakennetun oskillaattorin kanssa. Sen 2–5 V:n laajajänniteyhteensopivuus tukee suoraa DC-käyttöä 3,3 V:n logiikkakisoista, Li-ion-akkuja ja 5 V:n kestäviä järjestelmiä ilman ulkoisia PWM- tai ohjaintransistoreja.
MEIDI:n Jiangsun tehtaallamme valmistama HMB1206-03 hyötyy yli vuosikymmenen sähkömagneettisten summerien suunnittelun asiantuntemuksesta. Jokainen yksikkö käy läpi 100-prosenttisesti automatisoidun akustisen ja sähköisen testauksen, mikä varmistaa tasaisen suorituskyvyn suurissa tuotantomäärissä. Musta PBT-kotelo kestää aaltojuotoshuiput aina 255 °C:seen asti ja jatkuvan käytön -20 °C - +70 °C, joten se on luotettava valinta tehdasautomaatio-, tehonjakelu- ja raskaan kaluston sovelluksiin.
3V:n sähkömagneettinen summeri PCB-kiinnike on suunniteltu teollisuuden ohjauspaneeleihin, koneiden hälytysjärjestelmiin ja kestävään elektroniikkaan, joissa läpivientiasennus tarjoaa erinomaisen mekaanisen vakauden pinta-asennusvaihtoehtoihin verrattuna. Integroitu oskillaattoripiiri tuottaa kiinteän 2700 Hz:n äänen ≥85 dB tasavirtasovelluksissa 2–5 V:n jännitteellä, mikä eliminoi ulkoisten ohjauskomponenttien tarpeen sähköisesti meluisissa ympäristöissä.
12,0 mm:n halkaisija ja 6,5 mm:n korkeus vie keskikokoisen reiän jalanjäljen, joka tasapainottaa akustisen tehon piirilevyn tiheysrajoitusten kanssa. Tämä 3 V:n reiän läpi kulkeva sähkömagneettinen aktiivinen summeri soveltuu erityisesti vanhojen laitteiden kunnostukseen, jossa 12 mm:n summerileikkaukset ja reikäkuviot ovat jo vakiintuneet, sekä uusiin malleihin raskaan teollisuuden, kuljetusten ja ulkotilojen asennuksissa, joissa pitkäaikainen mekaaninen luotettavuus on kiistaton.
Toisin kuin passiiviset summerit, jotka vaativat ulkoisen PWM-generaattorin ja ohjainpiirin, HMB1206-03:n itsevärähtelevä rakenne vapauttaa mikro-ohjaimen ajastinresursseja ja vähentää laiteohjelmiston monimutkaisuutta. 2 V:n vähimmäiskäyttöjännite tukee heikon akun varoitusskenaarioita, joissa syöttöjännite on laskenut alle nimellisarvon, kun taas 5 V:n enimmäisjännite sopii järjestelmiin, joissa säätimen toleranssi on rento tai ohimeneviä ylijänniteolosuhteita.
Läpireikärakenne varmistaa piirilevyn turvallisen pysymisen jatkuvassa tärinässä, iskuissa ja lämpölaajenemisessa. Musta PBT-kotelo kestää muodonmuutoksia aaltojuottamisen aikana ja säilyttää mittavakauden koko toiminta-alueella. 1,7 g:n massa myötävaikuttaa mekaaniseen vaimennukseen, joka vähentää mikrofonisia vaikutuksia teollisuuskoneissa yleisissä tärinäolosuhteissa.
Tärinänkestävä reiän läpivientiasennus – turvallinen mekaaninen ankkuri 1,6–2,0 mm FR4-piirilevyihin, lyijynmuodostus vaimentaa lämpölaajenemista ja mekaanisia iskuja
Sisäänrakennettu oskillaattori, jolla on laaja jännitetoleranssi – toimii 2–5 V ilman taajuusryömimiä; vakaa 2700 Hz lähtö akun purkauskäyrillä
Pienvirtasuora käyttö — ≤30 mA 3 V:lla mahdollistaa MCU GPIO:n suoran liitännän monissa sovelluksissa, mikä eliminoi ulkoisen transistorin tai ohjainpiirin
Korkean lämpötilan PBT-kotelo – mitoitettu 255 °C aallon juotoshuippuun ja 360 °C manuaaliseen juottamiseen; ei muodonmuutoksia tai akustista heikkenemistä
Läpäisevä matalataajuinen ääni — 2700 Hz optimoitu ihmisen kuuloherkkyydelle välttäen samalla 4 kHz:n kohinakaistaa, johon teollisuuslaitteet keskittyvät häiriöihin
Polarisoitu nastakonfiguraatio — estää käänteisen jännitteen asennusvirheet; Yhteensopiva tavallisten polarisoitujen liittimien ja avainliittimien kanssa
| Parametri | Arvo | Huomautuksia |
| Nimellisjännite | 3 V (DC) | Nimellinen toimintapiste |
| Käyttöjännite | 2–5 V (DC) | Jatkuva toiminta-alue |
| Äänilähtö 10 cm | ≥ 85 dB | 3 V, vapaa kenttä |
| Resonanssitaajuus | 2700 ± 300 Hz | Korjattu sisäisellä oskillaattorilla |
| Käyttövirta | ≤ 30 mA | 3 V:lla |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | Ei toiminnassa |

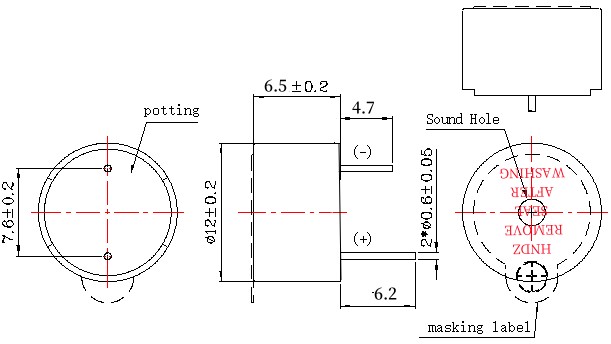

| Mitat (Halkaisija × K) | 12,0 × 6,5 mm | Vain runko |
| Paino | 1,7 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | UL94 V-0 mitoitettu |
| Asennustyyppi | Läpireikä | Aalto / manuaalinen juottaminen |
| Juotoslämpötila (aalto) | 255 ± 15 ℃ | 4–6 sekuntia, suositus |
| Juotoslämpötila (manuaalinen) | 360 ± 10 ℃ | 2-5 sekuntia, suositellaan |
| Juotoslämpötila (uudelleenvirtaus) | 245 ± 15 ℃ | 180 ℃ esilämmitys 40-70 s; 245 ℃ 3 s; max 3 passia |
| Ympäristöstressi | SMD-haavoittuvuus | Läpireiän etu |
| Mekaaninen tärinä | Juotosliitoksen väsyminen, komponenttien irtoaminen jatkuvassa 5G+-värähtelyssä | Lyijy muodostaa mekaanisen ankkurin piirilevyn läpi ja jakaa jännityksen levyn paksuudelle |
| Lämpöpyöräily | CTE-epäsopivuus keraamisen alustan ja FR4:n välillä aiheuttaa mikrohalkeilua | Yhteensopiva lyijy vaimentaa komponentin ja levyn välistä lämpölaajenemista |
| Korjaus ja kenttähuolto | Juottamisen poisto voi vaurioittaa tyynyä, nousta jälkiä ja kerrosta irrota | Yhden pisteen poisto minimaalisella levyvauriolla; läpireiän tyynyt ovat mekaanisesti kestäviä |
| Suurvirtatransientit | Pienelle juotosfileelle keskittynyt virta tuottaa paikallista lämpöä | Suurempi johtimen poikkipinta-ala jakaa virtaa ja vähentää resistiivisiä häviöitä |
| Vanhojen levyjen yhteensopivuus | SMD-jalanjäljen epäsuhta vaatii piirilevyn uudelleensuunnittelua | Vakiohalkaisija 12 mm, joka on yhteensopiva olemassa olevien etupaneelin aukkojen ja reikäkuvioiden kanssa |
HMB1206-03:n 1,7 gramman massa edistää inertiavakautta, joka vastustaa tärinän aiheuttamia mikrofonisia vaikutuksia. 12 mm:n kotelon mahdollistama suurempi kalvoalue tuottaa korkeamman SPL:n pienemmällä virrankulutuksella desibeliä kohden, mikä parantaa sähkötehokkuutta akkukäyttöisissä sovelluksissa.
PLC- ja teollisuusohjauspaneelit — vikahälyttimet, hätäpysäytysäänipalaute, syklin valmistumishälytykset valmistusautomaatiossa
Koneet ja tehdasautomaatio — CNC-työkalunvaihtajavaroitukset, kuljettimen vikailmoitus, robottisolun tilan ilmaisu meluisilla tuotantolattioilla
Sähkönjakelu ja sähkölaitteet — katkaisijalaukaisuhälytykset, muuntajan ylikuormitusvaroitukset, kojeiston toimintatilaäänet
Turva- ja kulunvalvontapaneelit — tunkeutumisen havainnointihälytykset, oven pakko-avaamisvaroitukset, paneelin peukalointihälyttimet liikerakennuksissa
Kuljetus ja raskaat laitteet — ajoneuvon ohjaamon varoitukset, trukkien peruutushälyttimet, merenkulkulaitteiden hälytykset tärinäalttiissa ympäristöissä
Akkukäyttöiset kannettavat teollisuustyökalut – varoitukset akun heikentymisestä, ylikuormitusvaroitukset ja langattomien laitteiden valmistumissignaalit
MEIDI käyttää omaa läpimenevää kokoonpanolinjaa, joka on varustettu automaattisilla käämitys-, juotos- ja kapselointikoneilla. Jiangsun tuotantopohjamme noudattaa ISO 9001 -laadunhallintaprotokollia ja prosessin sisäiset tarkastukset jokaisessa kriittisessä vaiheessa. Jokaiselle HMB1206-03-yksikölle tehdään 100-prosenttinen sähköisten parametrien tarkistus ja akustinen SPL-mittaus ennen pakkaamista.
Normaalituotannon lisäksi MEIDI suorittaa tiukan ympäristörasitusseulonnan näyte-erille: lämpöshokkijaksot -30 °C - +80 °C, kosteudenkestävyys 50 °C:ssa / 95 % suhteellinen kosteus ja tärinätestaus standardin IEC 60068-2-6 mukaisesti. Nämä toimenpiteet vahvistavat summerin pitkän aikavälin luotettavuuden vaativissa teollisuusympäristöissä.
Saatavilla olevat kotelomateriaalin sertifikaatit sisältävät RoHS-, REACH- ja UL94 V-0 -sertifikaatit. Voimme toimittaa IEC 60950-1- ja UL 508 -vaatimustenmukaisuusraportit suurivolyymiprojekteihin pyynnöstä. Suunnittelutiimimme tukee myös räätälöityjä lyijyn muodostusta, vaihtoehtoisia nastajakoa ja erikoistaajuuksia 2,0–4,0 kHz vastaamaan ainutlaatuisia sovellusvaatimuksia.
MEIDI valmistaa 3 V:n sähkömagneettisen summerin piirilevykiinnityksen omistetuille läpireiän kokoonpanolinjoille, joissa on 100 % automaattinen sähkötestaus ja akustinen tarkastus. Jokainen tuotantoerä käy läpi:
Lämpösokkijaksot – 5 jaksoa välillä -30 ℃ - +80 ℃, 30 minuutin viive per äärimmäinen
Kosteudenkestävyys – 48 tuntia 50 ± 5 ℃ / 90–95 % RH, jota seuraa 2 tunnin palautuminen ympäristöstä
Mekaaninen kestävyys – tärinätestaus (10–55 Hz, 1,0 mm:n amplitudi, XYZ-akselit, yhteensä 0,5 tuntia) ja 75 cm:n vapaapudotus 10 mm:n kovapuulle (3 iskua)
Juotettavuus – kostutustasapainotesti J-STD-002:n mukaan, luokka 3 (260 ℃)
Juotoksen lämmönkestävyys – 250 ± 5 ℃ 10 ± 0,5 sekuntia 2,0 mm:n rungon ja juotteen välisellä välyksellä

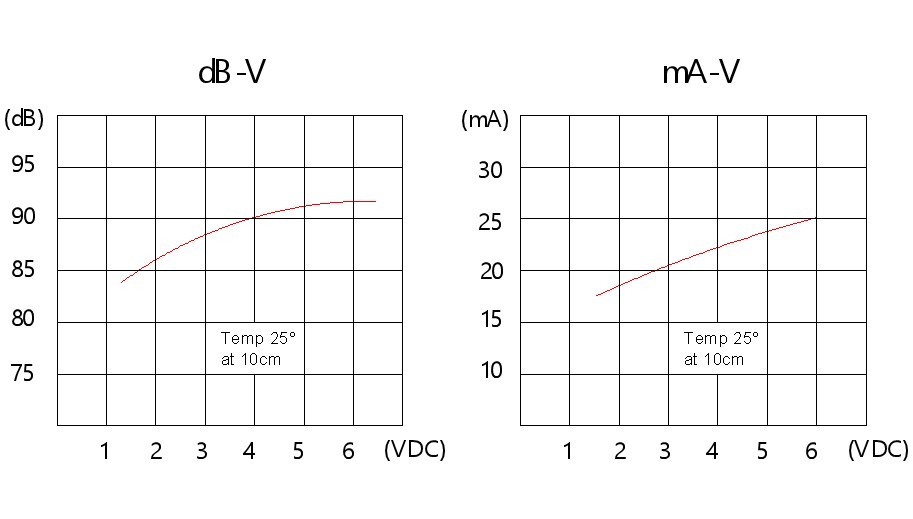

Näyteerätestitiedot vahvistavat äänenpainealueen 87,0-92,0 dB (10 näytettä, 3 VDC, 10 cm, vapaa kenttä). Huomautus: tämä on näytepohjainen mittaustieto, ei taattu spesifikaatioarvo. Tietolehti takaa minimiäänenpaineen ≥85 dB nimellisjännitteellä ja 10 cm.
Saatavilla olevat sertifikaatit: RoHS, REACH, UL94 V-0 (kotelomateriaali). IEC 60950-1- ja UL 508 -vaatimustenmukaisuusraportit ovat saatavilla pyynnöstä suuria tilauksia varten.
Kysymys 1: Onko 3 V:n sähkömagneettisen summerin piirilevykiinnitys yhteensopiva 5 V:n mikrokontrollerilogiikan kanssa vai vaatiiko se jännitteen säätöä?
5 V maksimikäyttöjännite on absoluuttinen yläraja. Vaikka summeri toimii 5 V jännitteellä, jatkuva toiminta tällä rajalla voi lyhentää akustista käyttöikää ja lisätä virrankulutusta yli ≤30 mA:n määrityksen. 5 V:n järjestelmissä suositellaan sarjavastusta (tyypillisesti 47–100 Ω), joka pudottaa jännitteen 3–4 V:n alueelle, jolloin summeri pysyy optimaalisessa toiminta-alueellaan ja riittävä SPL. Vaihtoehtoisesti voit valita 5 V:n aktiivinen summeri MEIDI-valikoimasta, jos 5 V on nimellinen järjestelmän jännite.
Kysymys 2: Voidaanko tämä summeri asentaa tavallisiin 1,6 mm:n FR4-piirilevyihin käyttämällä automaattista aksiaalista asennusta?
Kyllä. 12,0 mm:n halkaisija ja vakioreiän läpivientitappikokoonpano vastaavat automatisoitujen asennuskoneiden aksiaalisia komponentteja. Säteittäinen johdinmuovaus (pystyasennus) on saatavana myös rajoitetuille piirilevyasetteluille, joissa vaaka-asennus on epäkäytännöllistä. Mukautettuja johtojen pituuksia ja muovauskokoonpanoja tuetaan suurissa tilauksissa – ota yhteyttä teollisuusmyyntiin saadaksesi konfigurointiohjeita.
Q3: Voiko tämä summeri tukea 24/7 jatkuvaa käyttöä? Mikä on pitkäaikainen akustinen käyttöikä?
Valmistajan tietolehti ei sisällä pitkäaikaista jatkuvaa käyttöä koskevia tietoja. Määritetty käyttöiän testiolosuhde on 96 tuntia 25±10 ℃:ssa nimellisjännitteellä ja 1/2 käyttöjakson resonanssitaajuisella neliöaaltolla. Korkean lämpötilan varastointitesti on 96 tuntia +85 ℃. Jos haluat pitkän aikavälin jatkuvan toiminnan luotettavuustietoja, ota yhteyttä tehtaaseen ja pyydä elinikäisiä testitietoja tai räätälöityjä luotettavuustarkistuksia. Jatkuva äänisovelluksissa kotelon lämmönhallinta tulee arvioida, jotta voidaan estää lämmön kerääntyminen summerin ympärille.
Kysymys 4: Tuetaanko OEM-muokkauksia, kuten mukautettua johdinpituutta, lyijyn muodostusta tai vaihtoehtoisia kotelon värejä?
Kyllä. MEIDI tukee mukautettua lyijyleikkausta (suora, mutka, offset tai muotoiltu), vaihtoehtoisia nastajakoja ei-standardeille piirilevyille ja kotelon värikoodausta jännitteen tai taajuuden tunnistamiseen. Mukautetut oskillaattoritaajuudet välillä 2,0–4,0 kHz ovat saatavilla erityisiin sävyvaatimuksiin. Minimitilausmäärät ja toimitusajat vaihtelevat muutosten monimutkaisuuden mukaan; lähetä OEM-määrityspyyntö tarjousta varten.
Kysymys 5: Miten tämä läpimenevä aktiivinen summeri eroaa SMD-aktiivisista vaihtoehdoista korkean tärinän ympäristöissä?
Läpireikäkiinnitys tarjoaa erinomaisen mekaanisen pidätyksen, koska lyijy muodostaa fyysisen ankkurin piirilevyn paksuuden läpi jakaa jännityksen koko levylle. Yhteensopiva lyijy vaimentaa komponentin ja piirilevyn välistä lämpölaajenemista, mikä vähentää juotosliitosten väsymistä lämpökierron aikana. Mekaanisesti rasitetuissa ympäristöissä läpimenevä reikärakenne tarjoaa yleensä paremman pitkäaikaisen luotettavuuden kuin pinta-asennusvaihtoehdot. Reiän läpi kulkevien summerien suurempi massa ja lyijyllinen rakenne edistävät inertiasta vakautta, joka vastustaa tärinän aiheuttamaa siirtymää. Erityisiä tärinätason vaatimuksia varten suositellaan sovelluskohtaista testausta standardin IEC 60068-2-6 mukaisesti.
Ota yhteyttä MEIDI Industrial Salesiin volyymihinnoittelua, luotettavuusraportteja, mukautettuja johdinkokoonpanoja tai teollisuuden ohjausjärjestelmien integrointiohjeita varten.
MEIDI teollisuussovellusten suunnittelu vastaa tyypillisesti teknisiin tiedusteluihin yhden arkipäivän kuluessa pinout-piirustusten, jännite-SPL-käyrien ja volyymihinnoittelutasojen avulla.
