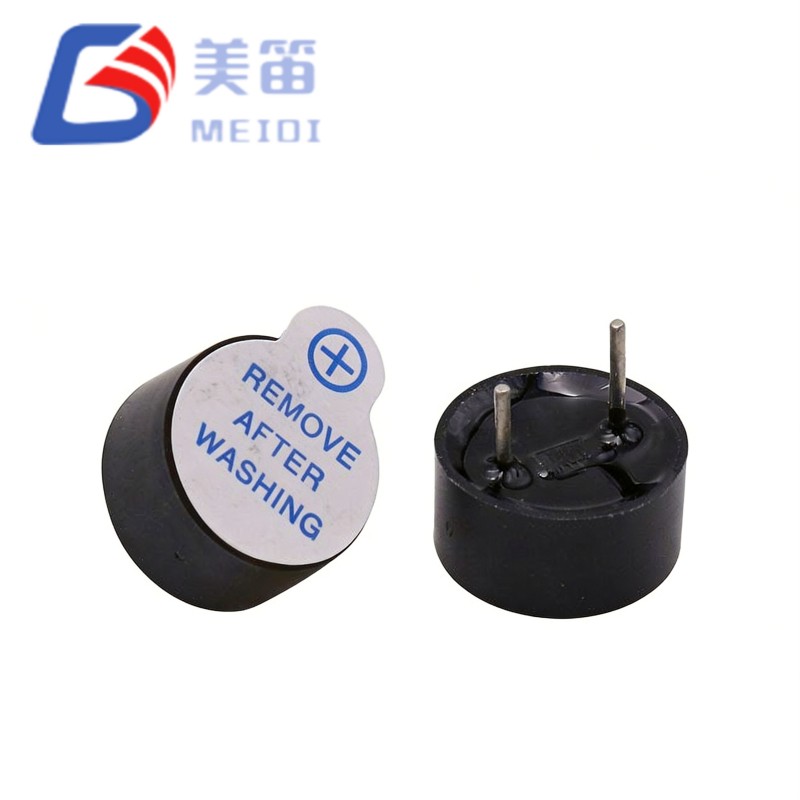

Kolme jännitevaihtoehtoa – 3 V (1,5–4,5 V), 5 V (3–7 V) ja 12 V (8–16 V) – jakavat saman resonanssitaajuusmäärityksen 2700 ± 300 Hz
Integroitu oskillaattoripiiri – DC-sovellus tuottaa kiinteääänisen ulostulon ilman ulkoista PWM:ää tai signaaligeneraattoria
≥85 dB äänenpaine 10 cm:n etäisyydellä – määritetty minimi kaikille kolmelle versiolle vastaavilla nimellisjännitteillä
Musta PBT-kotelo; käyttölämpötila -20 °C - +70 °C, varastointilämpötila -30 °C - +80 °C

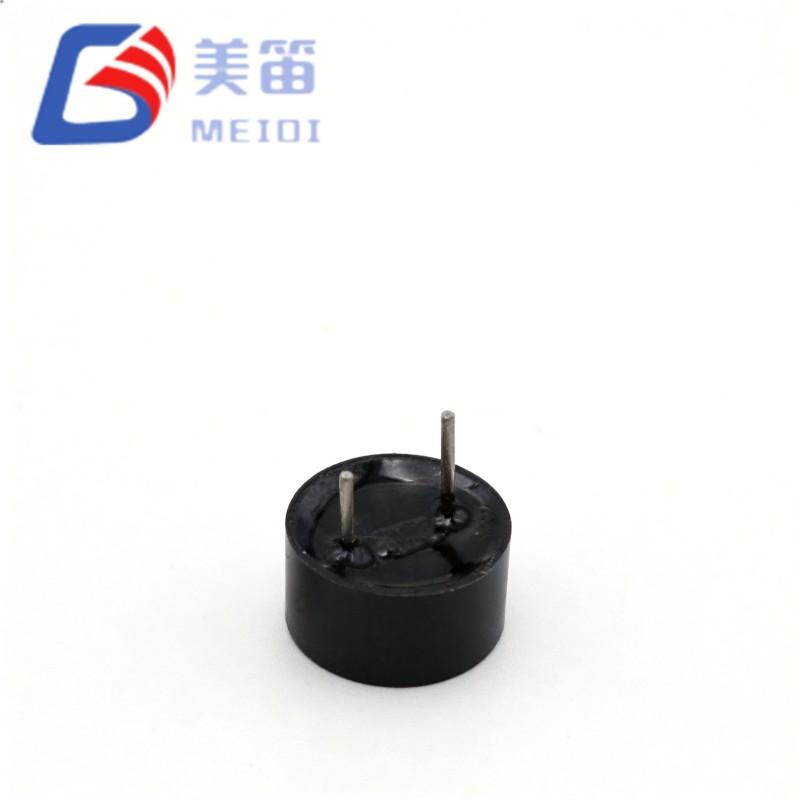

Läpireikäkiinnitys polarisoidulla tapilla
| Parametri | HNT-9650-03 | HNT-9650-05 | HNT-9650-12 |
| Nimellisjännite | 3 V DC | 5 V DC | 12 V DC |
| Käyttöjännite | 1,5 – 4,5 V DC | 3-7 V DC | 8-16 V DC |
| Äänilähtö 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Käyttövirta | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Resonanssitaajuus | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Käyttölämpötila | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Varastointilämpötila | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |

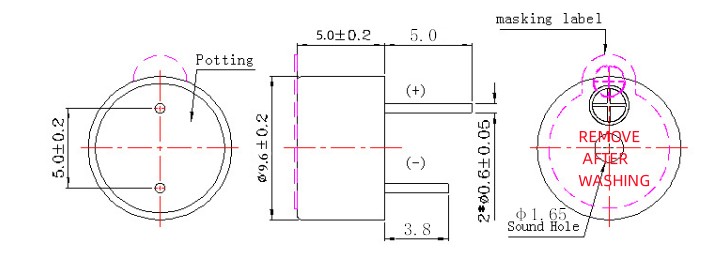

| Mitat (Halkaisija × K) | 9,6 × 5,0 mm | 9,0 × 5,5 mm (testiraporttia kohti) | 9,6 × 5,0 mm |
| Paino | 0,78 g | 0,78 g | 0,78 g |
| Asunnon materiaali | Musta PBT | Musta PBT | Musta PBT |
Integroitu oskillaattori eliminoi ulkoisen käytön — DC-jännitesovellus tuottaa kiinteän 2700 ± 300 Hz äänen ilman ulkoista PWM:ää, mikro-ohjainta tai signaaligeneraattoria
Kolme jännitetasoa – 3V, 5V ja 12V vaihtoehtoja mahdollistavat valinnan käytettävissä olevan järjestelmän jännitekiskon perusteella

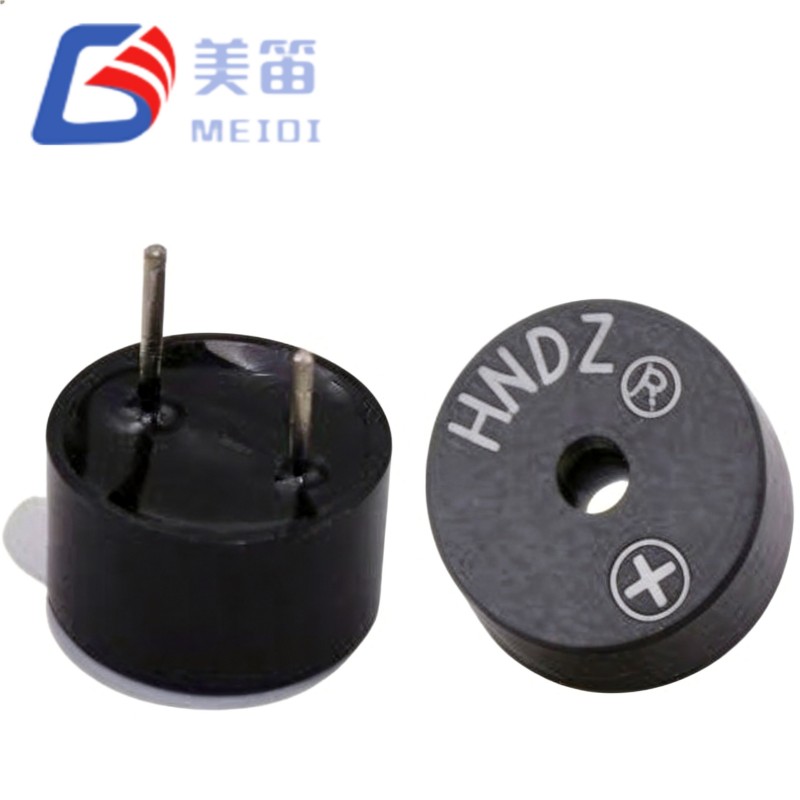

Polarisoitu reikäkiinnitys — nastan napaisuusmerkintä osoittaa oikean suunnan
Musta PBT-kotelo teolliseen kokoonpanoon — yhteensopiva aaltojuottamisen kanssa 255 ± 15 °C:ssa ja manuaalisen juottamisen kanssa 360 ± 10 °C:ssa spesifikaatioiden mukaan
≤ 30 mA virranotto nimellisjännitteellä — määritetty suurin käyttövirta
2700 ± 300 Hz resonanssitaajuus — määritetty keskitaajuus määritellyllä toleranssilla
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Sähkömagneettinen läpireiän aktiivinen summeri | — |
| Nimellisjännite | 3 V DC | Nimellinen toimintapiste |
| Käyttöjännite | 1,5 – 4,5 V DC | Jatkuva kantama |

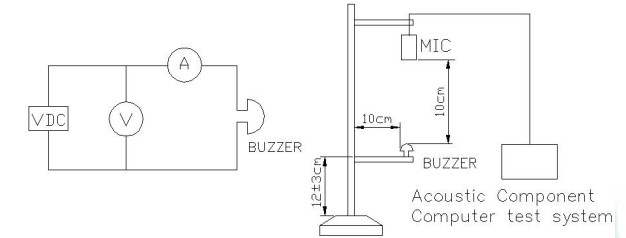

| Äänilähtö 10 cm | ≥ 85 dB | 3V, vapaa kenttä |
| Käyttövirta | ≤ 30 mA | 3V jännitteellä |
| Resonanssitaajuus | 2700 ± 300 Hz | Nimellisjännitteellä |
| Käyttölämpötila | -20 °C ~ +70 °C | Jatkuva |
| Varastointilämpötila | -30 °C ~ +80 °C | Ei toiminnassa |
| Mitat (Halkaisija × K) | 9,6 × 5,0 mm | Runko ilman tappeja |
| Paino | 0,78 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | — |
| Juottaminen (Reflow) | 245 ± 15 °C, 3 s | 180 °C esilämmitys 40–70 s; max 3 passia |
| Juotos (aalto) ★ | 255 ± 15 °C, 4-6 s | 2-3 passia suositellaan |
| Juotos (manuaalinen) ★ | 360 ± 10 °C, 2–5 s | 2-3 passia suositellaan |
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Sähkömagneettinen läpireiän aktiivinen summeri | — |
| Nimellisjännite | 5 V DC | Nimellinen toimintapiste |
| Käyttöjännite | 3-7 V DC | Jatkuva kantama |
| Äänilähtö 10 cm | ≥ 85 dB | 5V, vapaa kenttä |
| Käyttövirta | ≤ 30 mA | 5V jännitteellä |
| Resonanssitaajuus | 2700 ± 300 Hz | Nimellisjännitteellä |
| Käyttölämpötila | -20 °C ~ +70 °C | Jatkuva |
| Varastointilämpötila | -30 °C ~ +80 °C | Ei toiminnassa |
| Mitat (Halkaisija × K) | 9,0 × 5,5 mm | testiraporttia kohti; vahvistaa hakemuksesi |
| Paino | 0,78 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | — |
| Juottaminen (Reflow) | 245 ± 15 °C, 3 s | 180 °C esilämmitys 40–70 s; max 3 passia |
| Juotos (aalto) ★ | 255 ± 15 °C, 4-6 s | 2-3 passia suositellaan |
| Juotos (manuaalinen) ★ | 360 ± 10 °C, 2–5 s | 2-3 passia suositellaan |
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Sähkömagneettinen läpireiän aktiivinen summeri | — |
| Nimellisjännite | 12 V DC | Nimellinen toimintapiste |
| Käyttöjännite | 8-16 V DC | Jatkuva kantama |
| Äänilähtö 10 cm | ≥ 85 dB | 12V, vapaa kenttä |
| Käyttövirta | ≤ 30 mA | 12V jännitteellä |
| Resonanssitaajuus | 2700 ± 300 Hz | Nimellisjännitteellä |
| Käyttölämpötila | -20 °C ~ +70 °C | Jatkuva |
| Varastointilämpötila | -30 °C ~ +80 °C | Ei toiminnassa |
| Mitat (Halkaisija × K) | 9,6 × 5,0 mm | Runko ilman tappeja |
| Paino | 0,78 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | — |
| Juottaminen (Reflow) | 245 ± 15 °C, 3 s | 180 °C esilämmitys 40–70 s; max 3 passia |
| Juotos (aalto) ★ | 255 ± 15 °C, 4-6 s | 2-3 passia suositellaan |
| Juotos (manuaalinen) ★ | 360 ± 10 °C, 2–5 s | 2-3 passia suositellaan |
Huomautus: Seuraavat tiedot on otettu tuotetietoihin liitetyistä testiraporteista. Nämä arvot kuvaavat tyypillistä jakelua näytteitetyistä tuotantoeristä, eivätkä ne ole taattuja määrityksiä. HNT-9650-05 testiraportti viittaa malliin HNB09A03; tarkista nykyinen mallimerkintä MEIDIn avulla.
| Variantti | SPL-alue (dB) | Virta-alue (mA) | Taajuusalue (Hz) | Halkaisija (mm) | H (mm) |
| HNT-9650-03 | 86,5 - 89,5 | 24.5-26.5 | 2690-2730 | 9.59 – 9.61 | 5.09 - 5.10 |
| HNT-9650-05 | 86,5 - 89,5 | 24.5-26.5 | 2677-2723 | 9.0 – 9.1 | 5.54 - 5.55 |
| HNT-9650-12 | 87,3 - 89,9 | 24.9 - 26.5 | 2677-2723 | 9.6 – 9.61 | 5.09 - 5.10 |
Taatut tiedot on lueteltu yllä olevissa teknisten tietojen taulukoissa. Ota yhteyttä MEIDiin saadaksesi todelliset erätestitiedot.
Seuraavat sovellukset on tunnistettu vain parametrien soveltuvuusanalyysin perusteella. Mitään auto-, lääketieteellistä tai turvallisuutta koskevaa todistusta ei tarkoiteta. Ota yhteyttä MEIDiin sovelluskohtaisen validoinnin ja vaatimustenmukaisuuden vahvistamiseksi.
Teollisuuden ohjauspaneelin hälytysjärjestelmät — vikailmoitukset ja hätähälytykset PLC-koteloissa, moottorikäytöissä ja prosessinohjausjärjestelmissä, joissa on saatavilla 12V, 5V tai 3,3V logiikkakiskoja
Turva- ja kulunvalvontapaneelit — tunkeutumisen havainnointi, oven pakollinen avaaminen ja palohälytysäänimerkinanto; 3V-versio saattaa sopia akkukäyttöisille langattomille paneeleille, 12V-versio vastaa standardinmukaisia turvaväyläjännitteitä
Sähkönjakelu ja sähkölaitteet — katkaisijan laukaisuhälyttimet, muuntajan ylikuormitusvaroitukset ja kojeiston tilan ilmaisin
Tehdasautomaatiokoneet — CNC-vikahälytykset, kuljettimen pysäytysvaroitukset ja robottisolun tilan signalointi
Kaupallisten laitteiden liitännät – jakson lopun ilmaisin teollisuustiskikoneissa, pyykinpesulaitteissa ja myyntiautomaateissa
Vanhojen laitteiden korjaus ja kunnostus – mahdollinen korvaava ehdokas olemassa oleville läpimeneville aktiivisille summereille; tarkista tappien yhteensopivuus ja mitat alkuperäistä osaa vastaan ennen käyttöä
| Suunnittelun huomioiminen | 9650 Sähkömagneettinen aktiivinen summeriominaisuus |
| Useita järjestelmäjännitteitä tuotelinjassa | Kolmella versiolla (3V/5V/12V) on sama 2700 ± 300 Hz resonanssitaajuus |
| Yksinkertaistettu ohjauspiiri | Integroitu oskillaattori eliminoi ulkoisen PWM-generaattorin, mikro-ohjaimen ajastimen tai erillisen summeriohjaimen IC:n |
| Asennus reiän läpi | Läpivientipiirilevyasennus tarjoaa mekaanisen kiinnityksen |
| Polarisoidut nastat | Napaisuusmerkintä osoittaa oikean suunnan |
| Sekajännitteiset tuoteperheet | Sama resonanssitaajuusmääritelmä 3 V, 5 V ja 12 V muunnelmissa |
| Korkean lämpötilan kokoonpano | PBT-kotelo, joka on yhteensopiva aaltojuottamisen kanssa 255 °C:ssa ja manuaalisen juottamisen kanssa 360 °C:ssa spesifikaatioiden mukaan |
Pyydä näyte arvioidaksesi äänenpaineen, virrankulutuksen ja nastan yhteensopivuuden kohdesovelluksessasi.
9650 Electromagnetic Active Buzzer -spesifikaatiot määrittelevät seuraavat luotettavuustestit:
Varastointi korkeissa lämpötiloissa - 48 tuntia +80 ± 2 °C:ssa, palauttaa huoneenlämmössä 2 tuntia ennen testausta
Säilytys matalassa lämpötilassa - 48 tuntia -30 ± 2 °C:ssa, huoneenlämmössä 2 tuntia ennen testausta
Lämpötilajaksotus — 5 jaksoa: -30 °C altistus 30 min, +80 °C altistus 30 min; palauta huoneenlämpötilaan 2 tuntia ennen testausta
Pudotuskoe — vaaka-asento, vapaa pudotus 75 cm:stä 10 mm:iin kovapuulevyä, 3 tippaa; tarkista ulkonäkö ja mittaa sähköteho
Tärinätesti — 10–55 Hz, amplitudi 1,0 mm, XYZ-akselit, yhteensä 0,5 tuntia; pyyhkäisyaika 10 - 55 Hz ja takaisin yhdellä 1,0 mm:n amplitudilla on 1 minuutti
Kosteuskoe – 48 tuntia 50 ± 5 °C / 90–95 % RH, palautus huoneenlämpötilaan 2 tuntia ennen testausta
Juotoksen lämmönkestävyys — upota johdot sulaan juotteeseen 250 ± 5 °C:ssa 10 ± 0,5 sekunniksi, runko 2,0 mm:n etäisyydelle juotteesta
Huomautus: Kaikki testiolosuhteet ovat MEIDI 9650 Electromagnetic Active Buzzer -tuotteen spesifikaatioiden mukaiset, päivätty 2023-11-07. Ota yhteyttä MEIDIn tuotantotestiprotokollan yksityiskohtiin ja todellisiin erätestitietoihin.
1. Kuinka valitsen HNT-9650-03, HNT-9650-05 ja HNT-9650-12?
Valinta riippuu käytettävissä olevasta DC-syöttöjännitteestä. HNT-9650-03 (1,5–4,5 V) sopii 3,3 V:n logiikkajärjestelmiin ja pienjännitemikrokontrolleriprojekteihin. HNT-9650-05 (3–7 V) sopii 5 V:n teollisuuslogiikkaan ja laitteiden vakioohjausjännitteisiin. HNT-9650-12 (8–16 V) on suunniteltu 12 V teollisuuden ohjausväylille ja turvajärjestelmän virtalähteille. Kaikilla kolmella versiolla on sama resonanssitaajuusmääritelmä 2700 ± 300 Hz ja sama vähimmäisäänenpainemääritys.
2. Voinko käyttää HNT-9650-03:a 5 V järjestelmässä tai HNT-9650-12:ta 24 V järjestelmässä?
Ei suositella. HNT-9650-03:n suurin käyttöjännite on 4,5 V; 5 V:n riskit ylittävät määritellyn toiminta-alueen. HNT-9650-12:n suurin käyttöjännite on 16 V; 24 V:n käyttö voi vaurioittaa kelaa. Järjestelmissä, joiden jännite on määritettyjen toiminta-alueiden ulkopuolella, käytä jännitesäädintä tai sarjavastusta tuodaksesi syötetty jännite vaihtoehdon nimellisrajoihin. Ota yhteyttä MEIDiin erityisiä piirisuosituksia varten.
3. Mitä eroa on aktiivisten ja passiivisten summerien välillä, ja miksi valita aktiivinen?
Aktiivinen summeri sisältää integroidun oskillaattoripiirin, joka tuottaa ääntä, kun DC-jännite kytketään. Passiivinen summeri vaatii ulkoisen AC-signaalin (yleensä neliöaalto tai PWM) resonanssitaajuudella äänen tuottamiseksi. MEIDI HNT-9650 -sarjan aktiivinen rakenne eliminoi ulkoisen asemapiirin, PWM-generoinnin tai mikro-ohjaimen tarpeen.
4. Onko HNT-9650-sarjan tappi yhteensopiva muiden 9 mm tai 12 mm:n reiän suuttimien kanssa?
HNT-9650-03:ssa ja HNT-9650-12:ssa on halkaisijaltaan 9,6 mm:n runko; HNT-9650-05:n rungon halkaisija on 9,0 mm. Jos haluat vaihtaa suoraan olemassa olevat läpimenevät summerit, tarkista tapin halkaisija, jako ja napaisuus alkuperäisen PCB-asettelun suhteen. Ota yhteyttä MEIDI:hen ristiinviittausten varmentamiseksi tiettyjen vanhojen osanumeroiden perusteella.
5. Mitä juotosprosessia suositellaan HNT-9650-sarjalle?
Tuote-eritelmän mukaan aaltojuotto (255 ± 15 °C, 4–6 sekuntia) ja manuaalinen juottaminen (360 ± 10 °C, 2–5 sekuntia) ovat suositeltavia prosesseja, jotka on merkitty symboleilla ★. Reflow-juotto on sallittu (245 ± 15 °C huippu, 3 sekuntia, 180 °C esilämmitys 40-70 sekuntia) enintään 3 kierrolla. PBT-kotelomateriaali on valittu yhteensopivaksi näiden lämpötilaprofiilien kanssa. Suuren volyymin automatisoidussa kokoonpanossa aaltojuotto on suositeltava menetelmä. Korjaus- ja prototyyppitöissä manuaalinen juottaminen on hyväksyttävää määritetyissä lämpötila- ja aikarajoissa.
1. Älä käytä määritetyn käyttöjännitealueen ylittävää jännitettä.
2. Tämä tuote on rakenteeltaan avoin, eikä se täytä vedenpitävyys- tai liimanvuotovaatimuksia.
3.Pitkäaikainen käyttö ympäristössä, jossa on syövyttävää kaasua, voi syövyttää summerin osia ja estää oikean toiminnan.

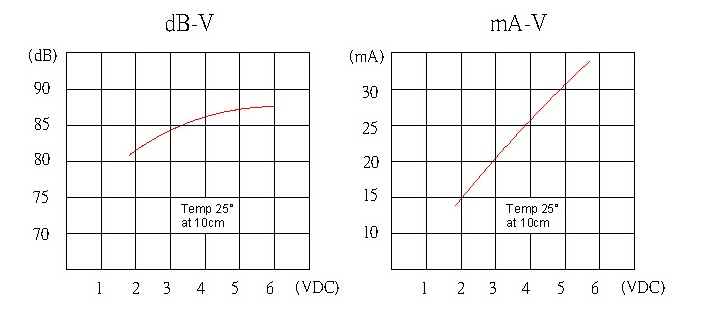

4. Summerin äänenpaineen suorituskyky muuttuu käytetyn jännitteen tai virran mukaan. Varmista, että käyttöjännite tai -virta täyttää erittelyn vaatimukset.
5. Vältä asettamasta ohjauslevyä ääniaukon eteen tai peittämästä sitä, koska tämä voi johtaa epävakaaseen toimintaan.

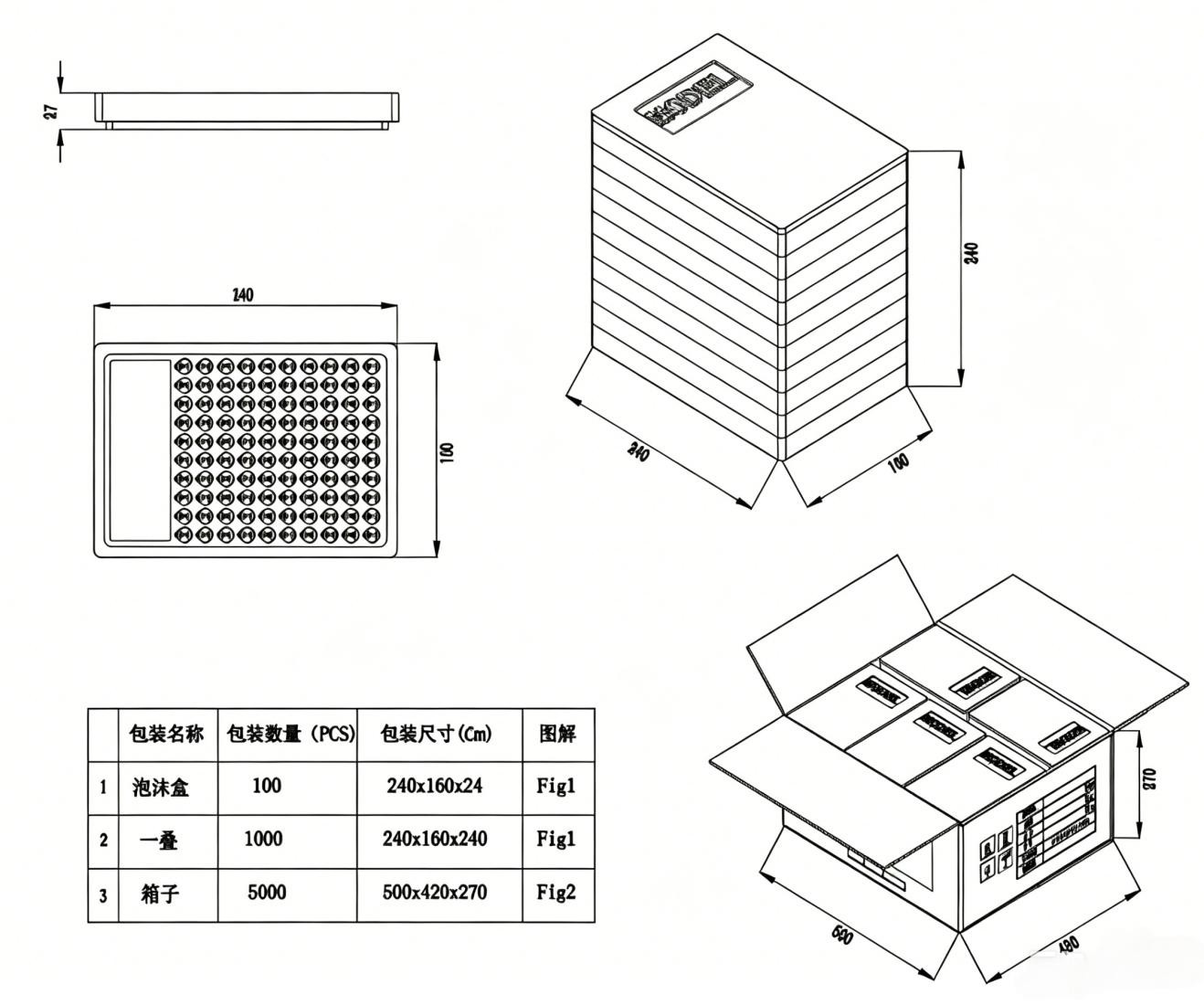

6. Summeri tulee säilyttää asianmukaisessa pakkauksessa kosteuden, ruosteen ja nastaliittimien hapettumisen välttämiseksi.
Ota yhteyttä MEIDI Applications Engineeringiin, jos haluat varmistaa ristiinviittauksen vanhojen läpireiän summerien, sarjan tietolehtien, jännitemuunnelmien näytearvioinnin tai mukautettujen johtokokoonpanojen suhteen.
